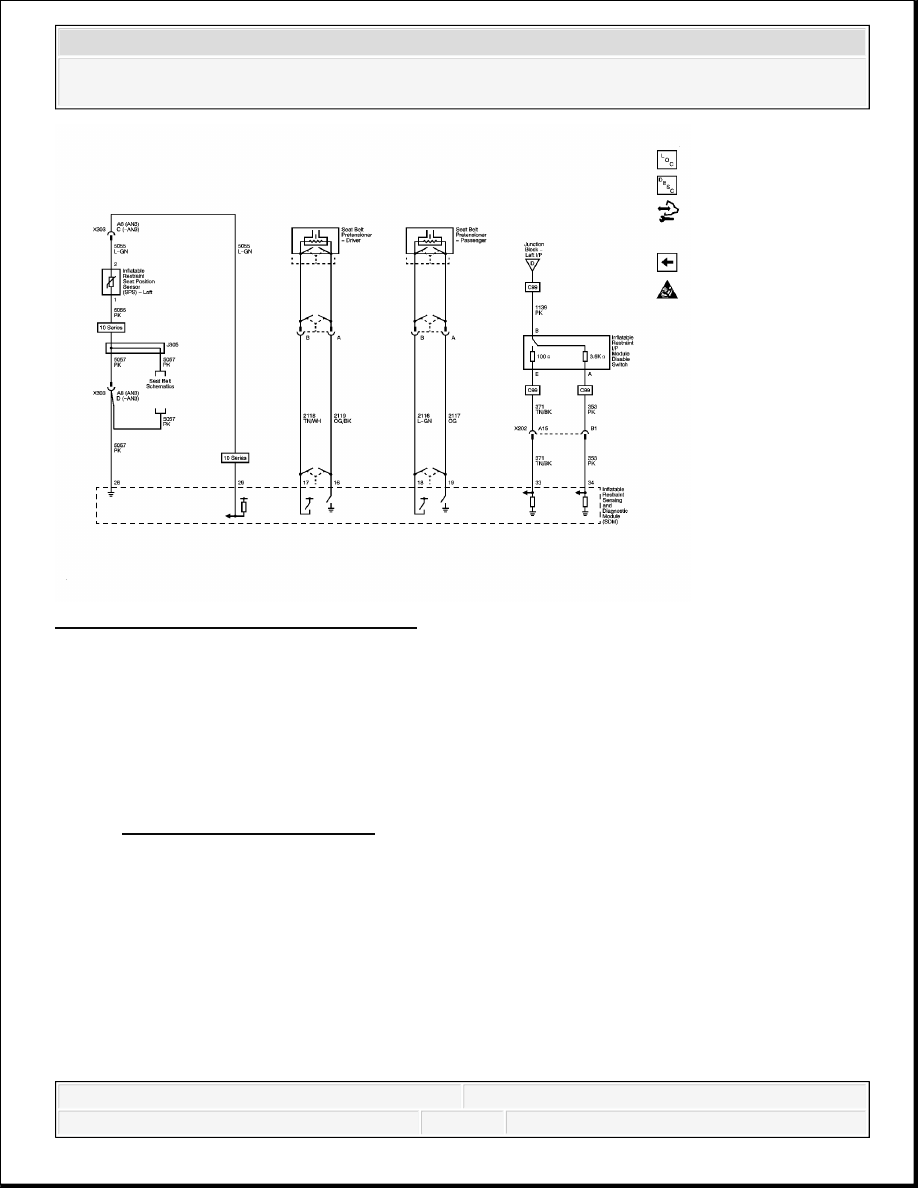

Fig. 5: Passenger Presence System 2 of 2
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

SIR IDENTIFICATION VIEWS

The SIR Identification Views shown below illustrate the approximate location of all SIR
components available for the vehicle. This will assist in disabling and enabling the SIR system,
refer to SIR Disabling and Enabling.



2008 Chevrolet Silverado 1500

2008 RESTRAINTS Supplemental Inflatable Restraints - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



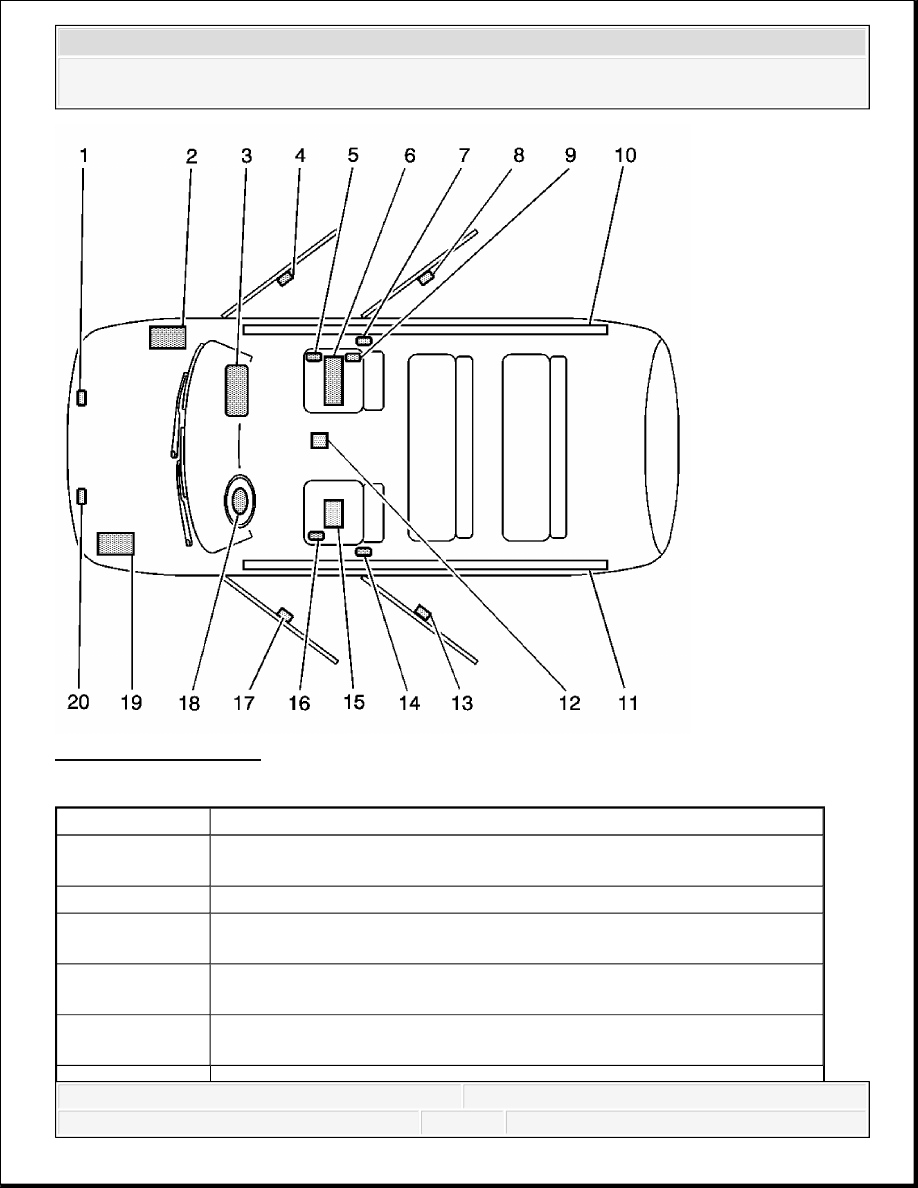

Fig. 6: Sierra/Siverado
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Inflatable Restraint Front End Sensor-Right-Located on the front frame
crossmember

2

Battery-Located under the hood on the right side

3

Inflatable Restraint I/P Module-Located at the right front of the
instrument panel cluster (IPC)

4

Inflatable Restraint Side Impact Sensor (SIS)-RF-Located under the
right front door trim near the lower rear of the door frame

5

Inflatable Restraint Seat Position Sensor (SPS)-Right-Located on the
right front outboard seat track



2008 Chevrolet Silverado 1500

2008 RESTRAINTS Supplemental Inflatable Restraints - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



DIAGNOSTIC INFORMATION AND PROCEDURES

DIAGNOSTIC CODE INDEX

DIAGNOSTIC CODE INDEX

6

Inflatable Restraint Passenger Presence System (PPS)-Located under the
right front seat mounted to the seat frame

7

Inflatable Restraint Seat Belt Pretensioner-Right-Located on the right
front B Piller

8

Inflatable Restraint Side Impact Sensor (SIS)-RR-Located under the
right rear door trim near the lower rear of the door frame

9

Inflatable Restraint Seat Belt Tension Retractor Sensor-Located on the
outboard lower seat belt anchor

10

Inflatable Restraint Roof Rail Module-Right-Located in the headliner

11

Inflatable Restraint Roof Rail Module-Left-Located in the headliner

12

Inflatable Restraint Vehicle Rollover Sensor-Located under the center
console

13

Inflatable Restraint Side Impact Sensor (SIS)-LR-Located under the left
rear door trim near the lower rear of the door frame

14

Inflatable Restraint Seat Belt Pretensioner-Left-Located on the left front
B Piller

15

Inflatable Restraint Sensing and Diagnostic Module (SDM)-Located
under the left front seat under the carpet

16

Inflatable Restraint Seat Position Sensor (SPS)-Left-Located on the left
front outboard seat track

17

Inflatable Restraint Side Impact Sensor (SIS)-LF-Located under the left
front door trim near the lower rear of the door frame

18

Inflatable Restraint Steering Wheel Module-Located on the steering
wheel

19

Underhood Fuse Block and Auxiliary Battery-Located under the hood on
the left side

20

Inflatable Restraint Front End Sensor-Left-Located on the front frame
crossmember

DTC

Description

DTC B0012 or B0013

B0012 01: Driver Frontal Deployment Loop Stage 1 Short to

Battery

B0012 02: Driver Frontal Deployment Loop Stage 1 Short to



2008 Chevrolet Silverado 1500

2008 RESTRAINTS Supplemental Inflatable Restraints - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Ground

B0012 04: Driver Frontal Deployment Loop Stage 1 Open

Circuit

B0012 0D: Driver Frontal Deployment Loop Stage 1

Resistance Above Threshold

B0012 0E: Driver Frontal Deployment Loop Stage 1

Resistance Below Threshold

B0013 01: Driver Frontal Deployment Loop Stage 2 Short to

Battery

B0013 02: Driver Frontal Deployment Loop Stage 2 Short to

Ground

B0013 04: Driver Frontal Deployment Loop Stage 2 Open

Circuit

B0013 0D: Driver Frontal Deployment Loop Stage 2

Resistance Above Threshold

B0013 0E: Driver Frontal Deployment Loop Stage 2

Resistance Below Threshold

DTC B0014-B0045

Pretensioner/Initiator Errors

DTC B0052 or B0053

B0052 00: Deployment Commanded

B0053 00: Deployment Commanded With Loop DTCs Present

DTC B0071

B0071 03: Passenger Seat Belt Tension Sensor Circuit Voltage

Below Threshold

B0071 07: Passenger Seat Belt Tension Sensor Circuit Voltage

Above Threshold

DTC B0072 or B0073

B0072 01: LF Seat Belt Sensor Circuit Short to Battery

B0072 02: LF Seat Belt Sensor Circuit Short to Ground

B0072 04: LF Seat Belt Sensor Circuit Open Circuit

B0072 06: LF Seat Belt Sensor Circuit Short To Ground or

Open Circuit

B0072 08: LF Seat Belt Sensor Circuit Signal Invalid

B0073 01: RF Seat Belt Sensor Circuit Short to Battery

B0073 02: RF Seat Belt Sensor Circuit Short to Ground

B0073 04: RF Seat Belt Sensor Circuit Open Circuit

B0073 06: RF Seat Belt Sensor Circuit Short To Ground or

Open Circuit

B0073 08: RF Seat Belt Sensor Circuit Signal Invalid

DTC B0074

B0074 03: Passenger Occupant Classification Sensor Circuit

Voltage Below Threshold

B0074 07: Passenger Occupant Classification Circuit Voltage
