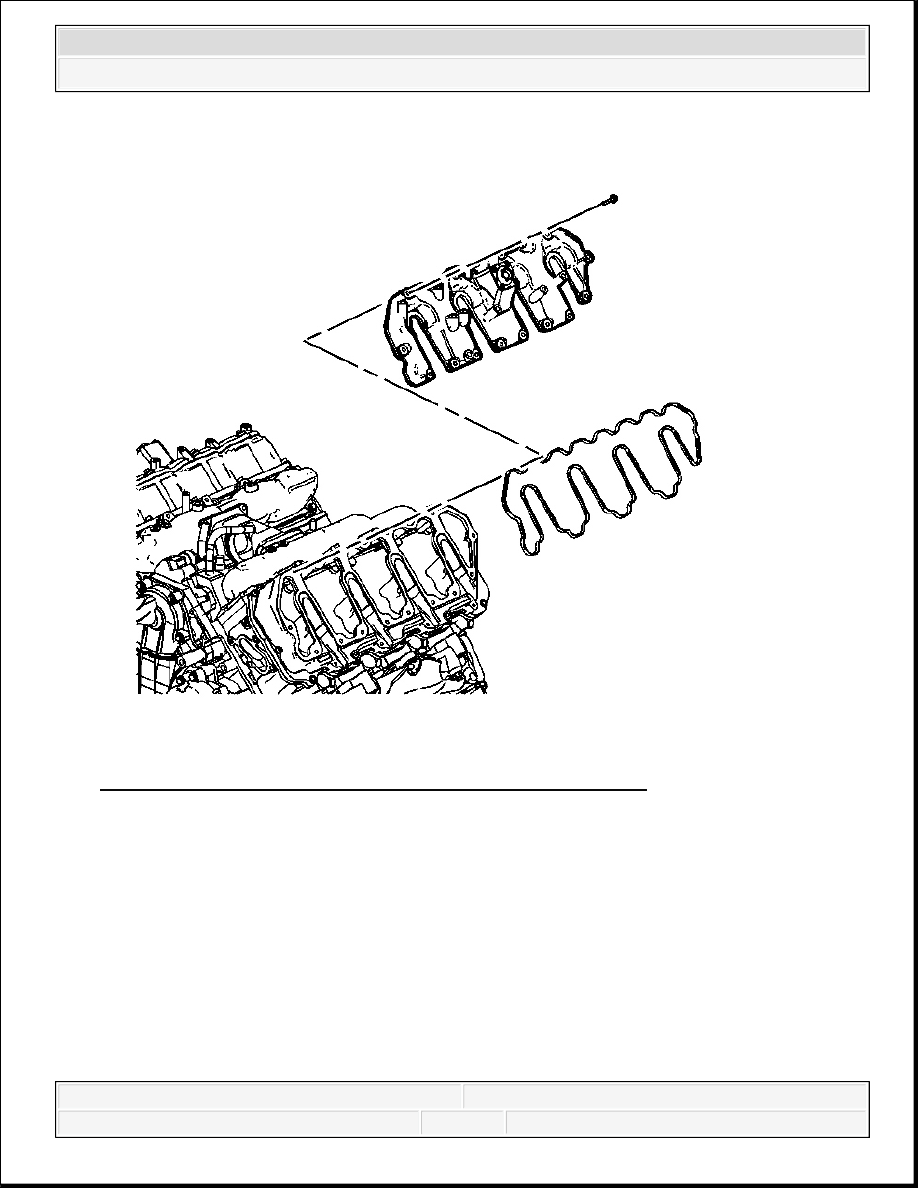

Fig. 111: View Of Upper Valve Rocker Arm Cover & Gasket
Courtesy of GENERAL MOTORS CORP.

1. Remove the left upper valve rocker arm cover bolts.

2. Remove the left upper valve rocker arm cover.

VALVE ROCKER ARM COVER REMOVAL - UPPER RIGHT SIDE



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

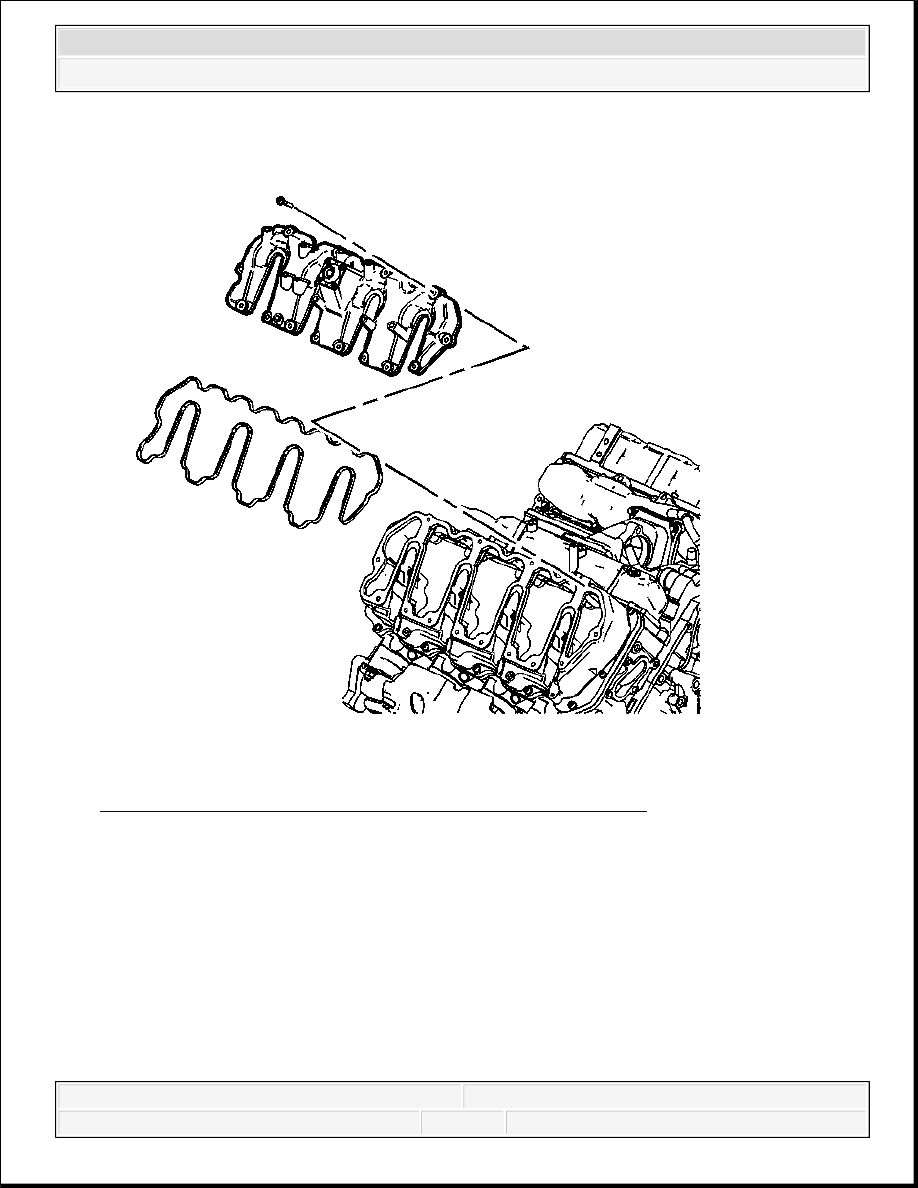

Fig. 112: View Of Upper Valve Rocker Arm Cover & Gasket
Courtesy of GENERAL MOTORS CORP.

1. Remove the right upper valve rocker arm cover bolts.

2. Remove the right upper valve rocker arm cover.

VALVE ROCKER ARM COVER REMOVAL - LOWER LEFT SIDE



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

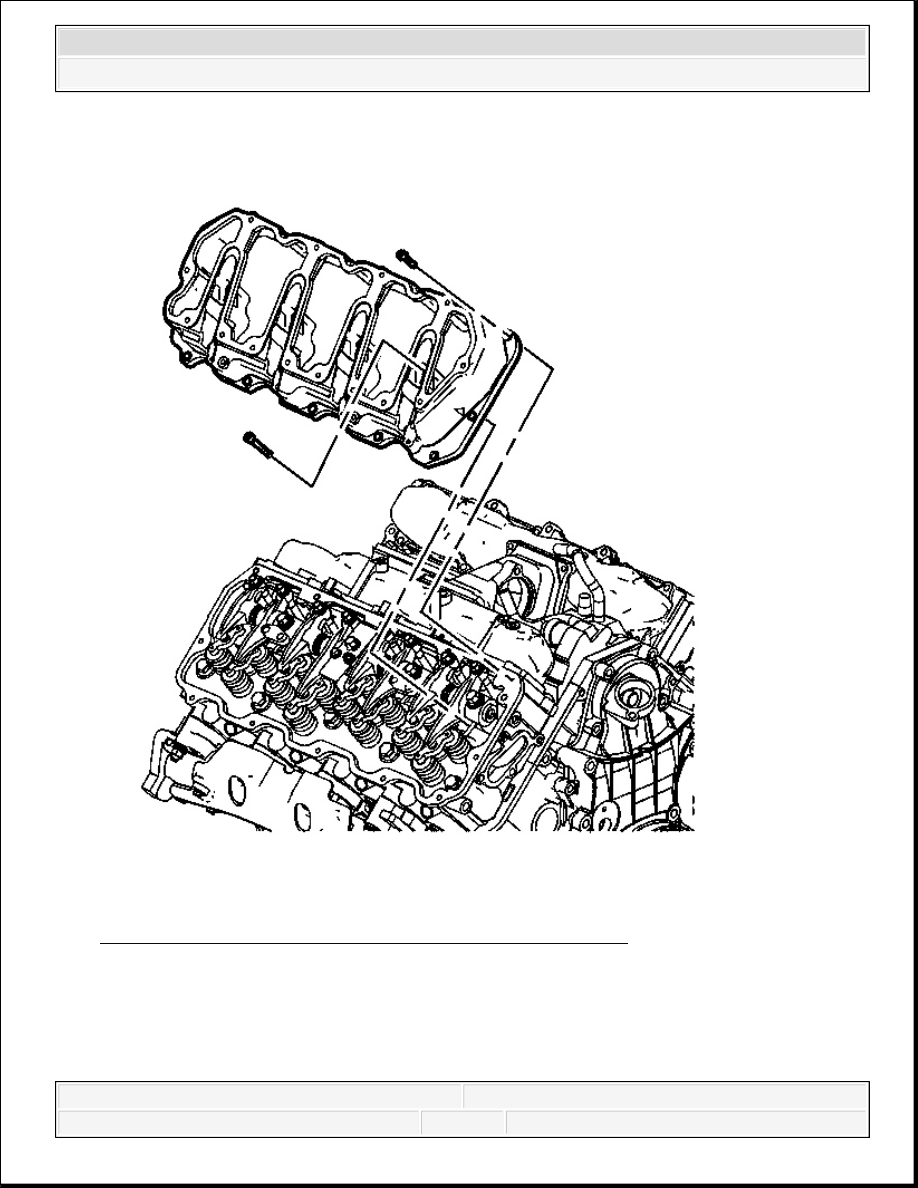

Fig. 113: View Of Lower Valve Rocker Arm Cover (Left)
Courtesy of GENERAL MOTORS CORP.

1. Remove the left lower valve rocker arm cover bolts.

2. Remove the left lower valve rocker arm cover.

VALVE ROCKER ARM COVER REMOVAL - LOWER RIGHT SIDE



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

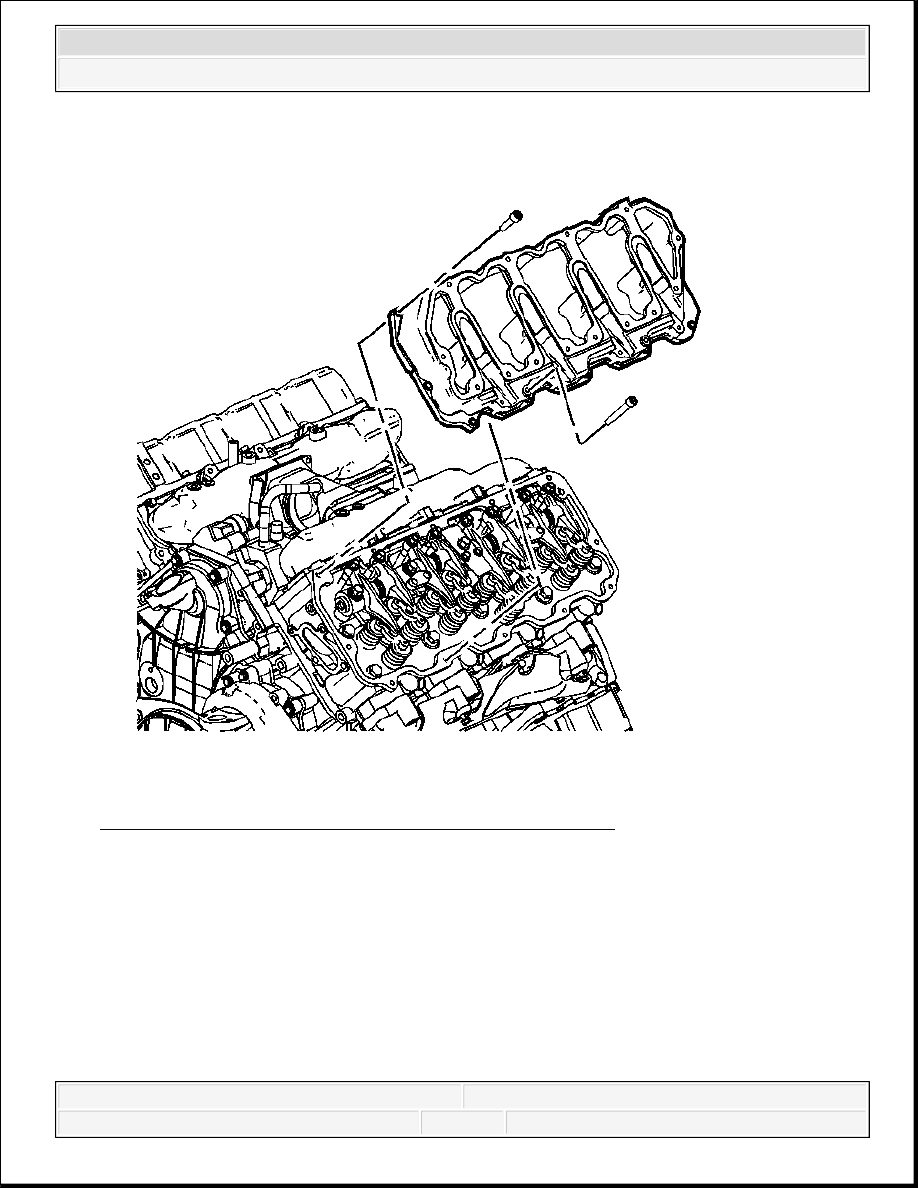

Fig. 114: View Of Lower Valve Rocker Arm Cover (Right)
Courtesy of GENERAL MOTORS CORP.

1. Remove the right lower valve rocker arm cover bolts.

2. Remove the lower valve rocker arm cover.

INTAKE MANIFOLD CROSSOVER REMOVAL
