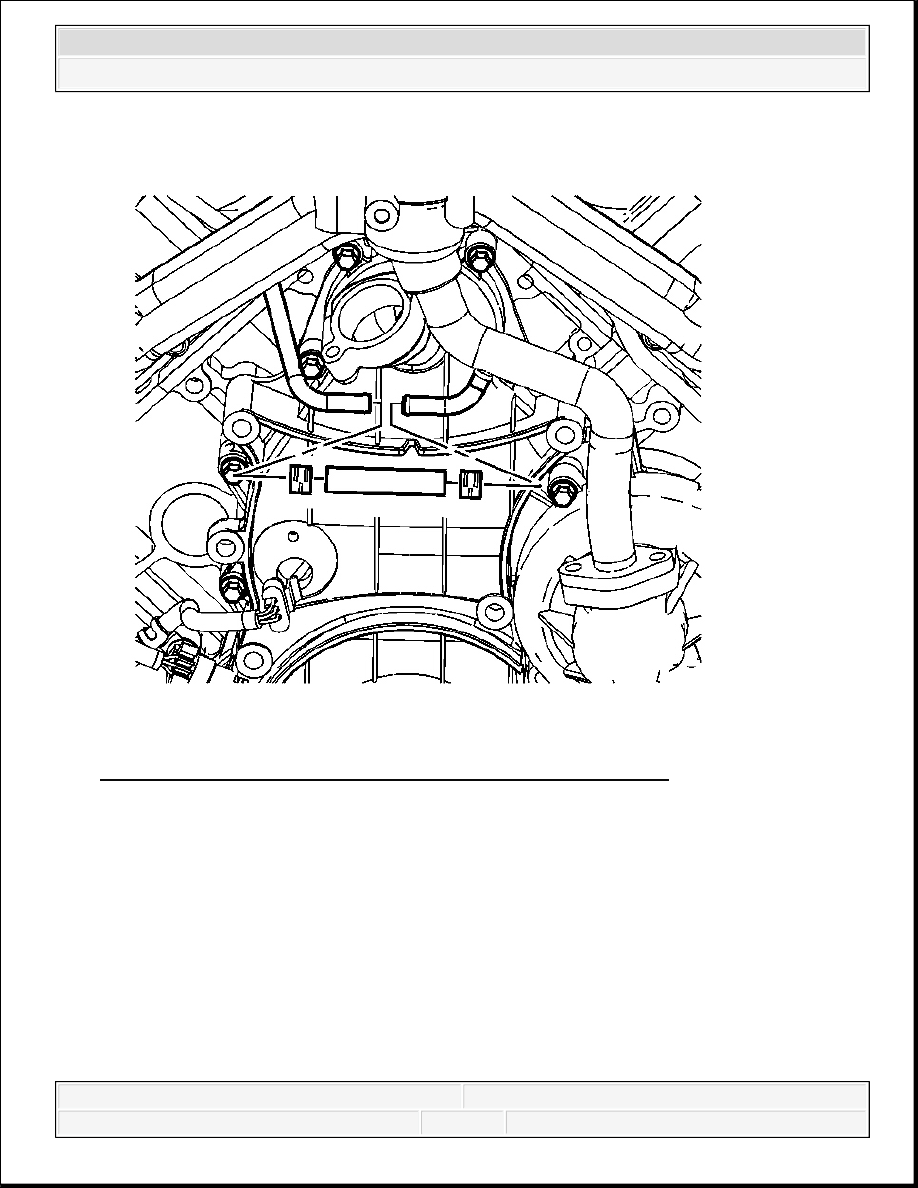

Fig. 47: View Of Turbocharger Coolant Outlet Hose & Clamps
Courtesy of GENERAL MOTORS CORP.

18. Remove the turbocharger coolant outlet hose and clamps.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

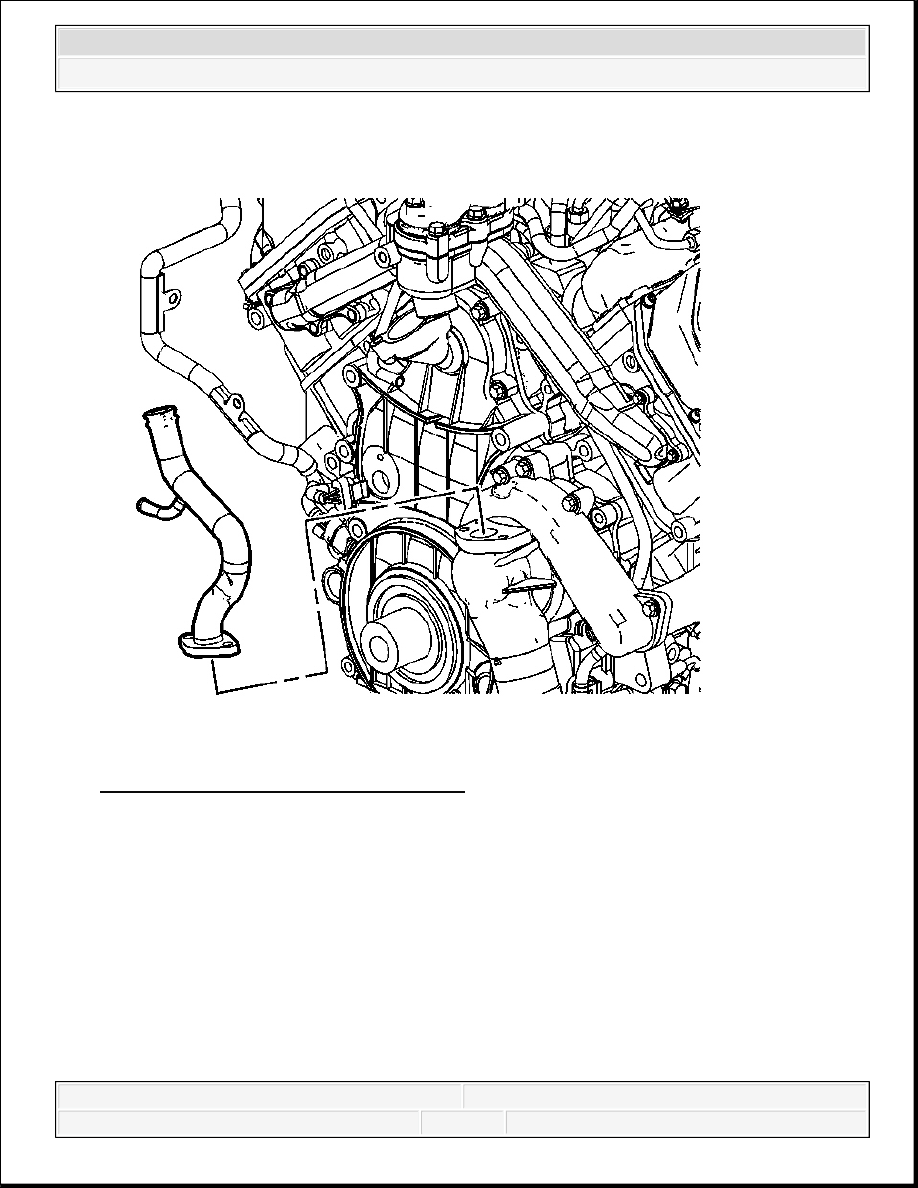

Fig. 48: View Of Water Pump Inlet Pipe
Courtesy of GENERAL MOTORS CORP.

19. Remove the water pump inlet pipe.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

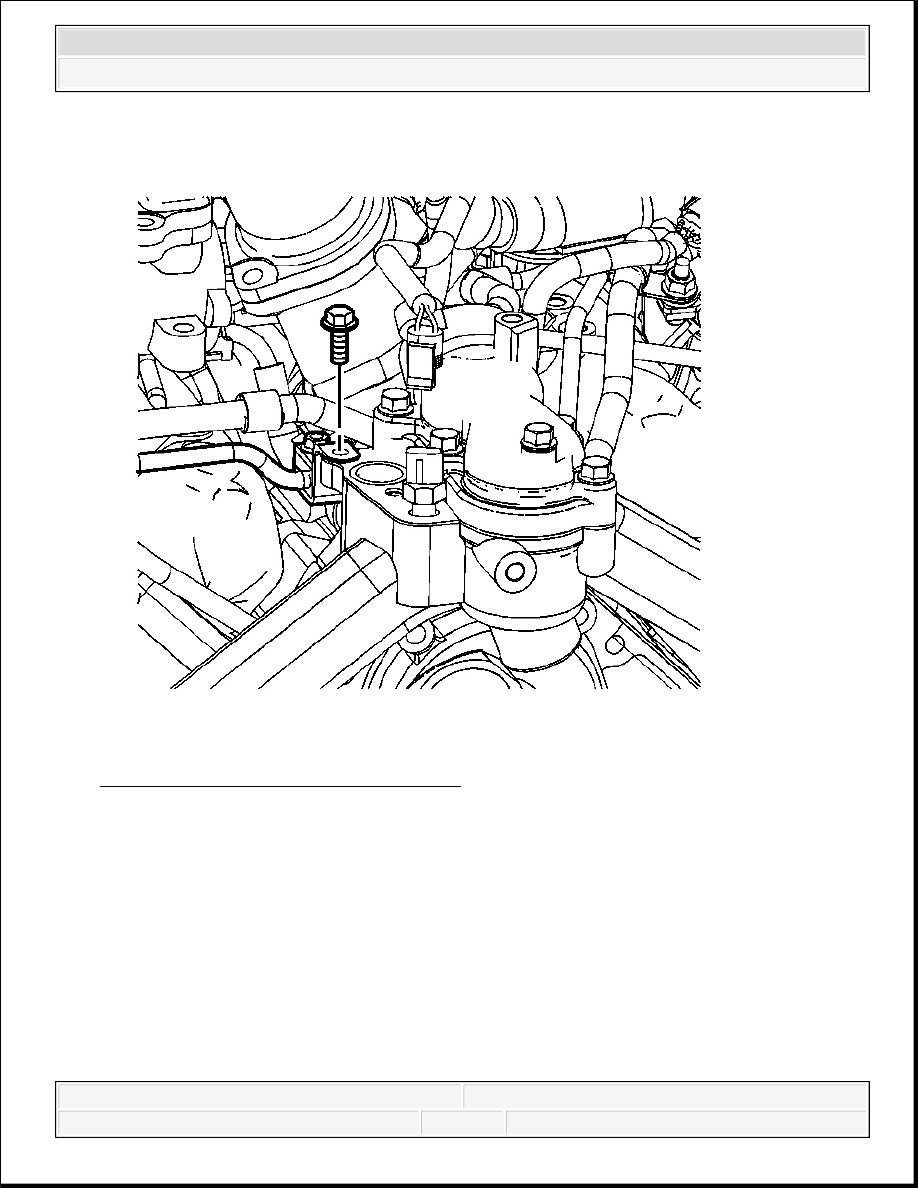

Fig. 49: View Of Fuel Pipe Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

20. Remove the fuel pipe bracket bolt.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

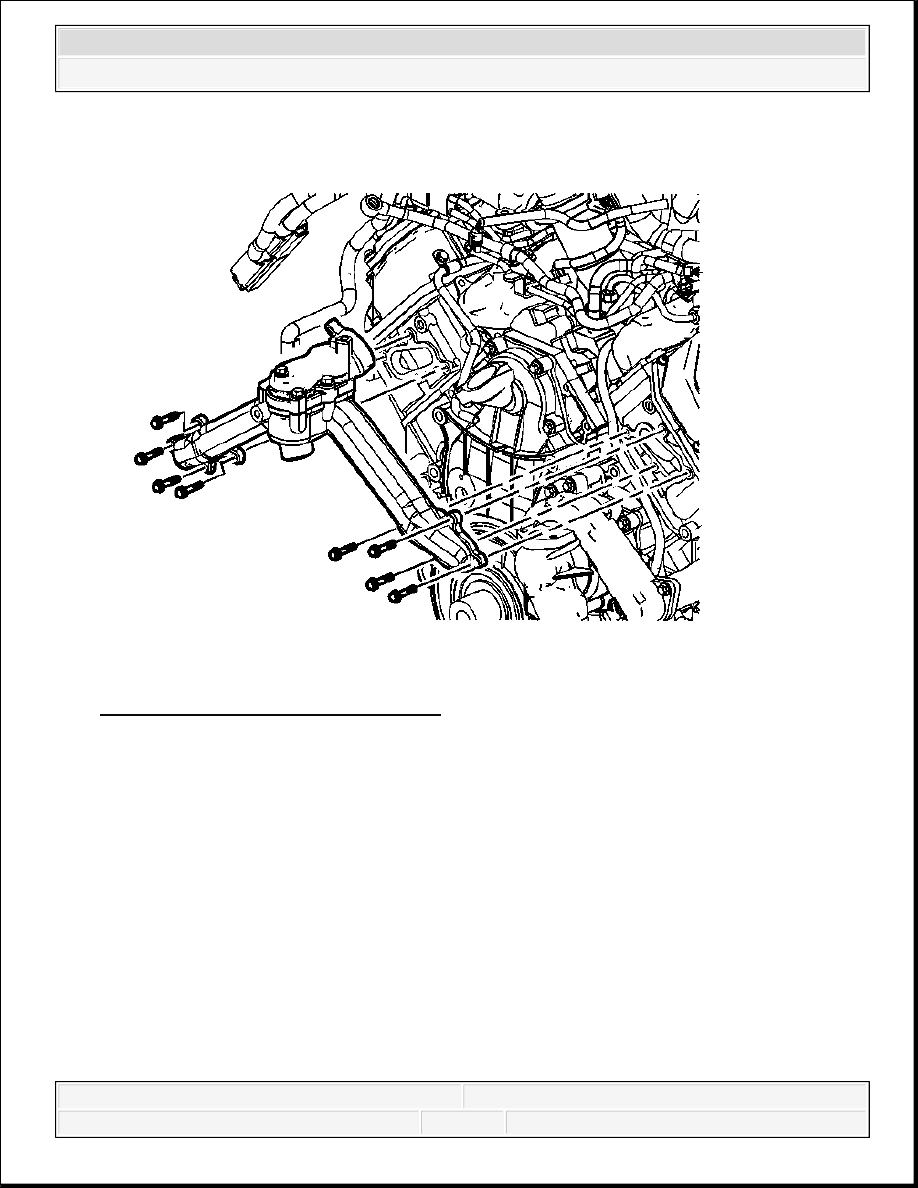

Fig. 50: View Of Thermostat Housing
Courtesy of GENERAL MOTORS CORP.

21. Remove the thermostat housing bolts.

22. Remove the thermostat housing.

ENGINE WIRING HARNESS ASSEMBLY REMOVAL
