Chevrolet Silverado / GMC Sierra. Service manual - part 530

Fig. 7: View Of Exhaust Outlet Clamp
Courtesy of GENERAL MOTORS CORP.

4. Loosen the exhaust outlet holding clamp.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



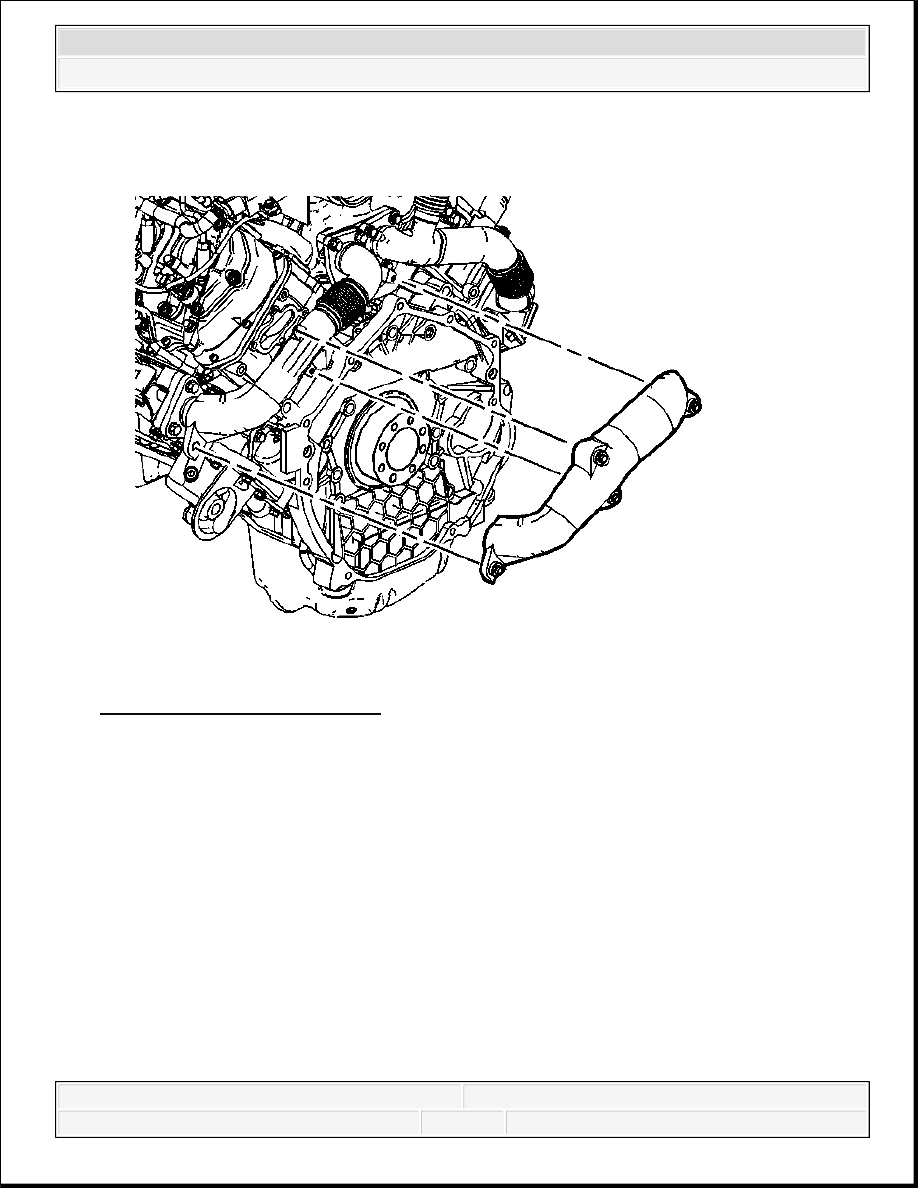

Fig. 8: View Of Exhaust Outlet
Courtesy of GENERAL MOTORS CORP.

5. Remove the exhaust outlet.

EXHAUST PIPE REMOVAL - LEFT SIDE



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



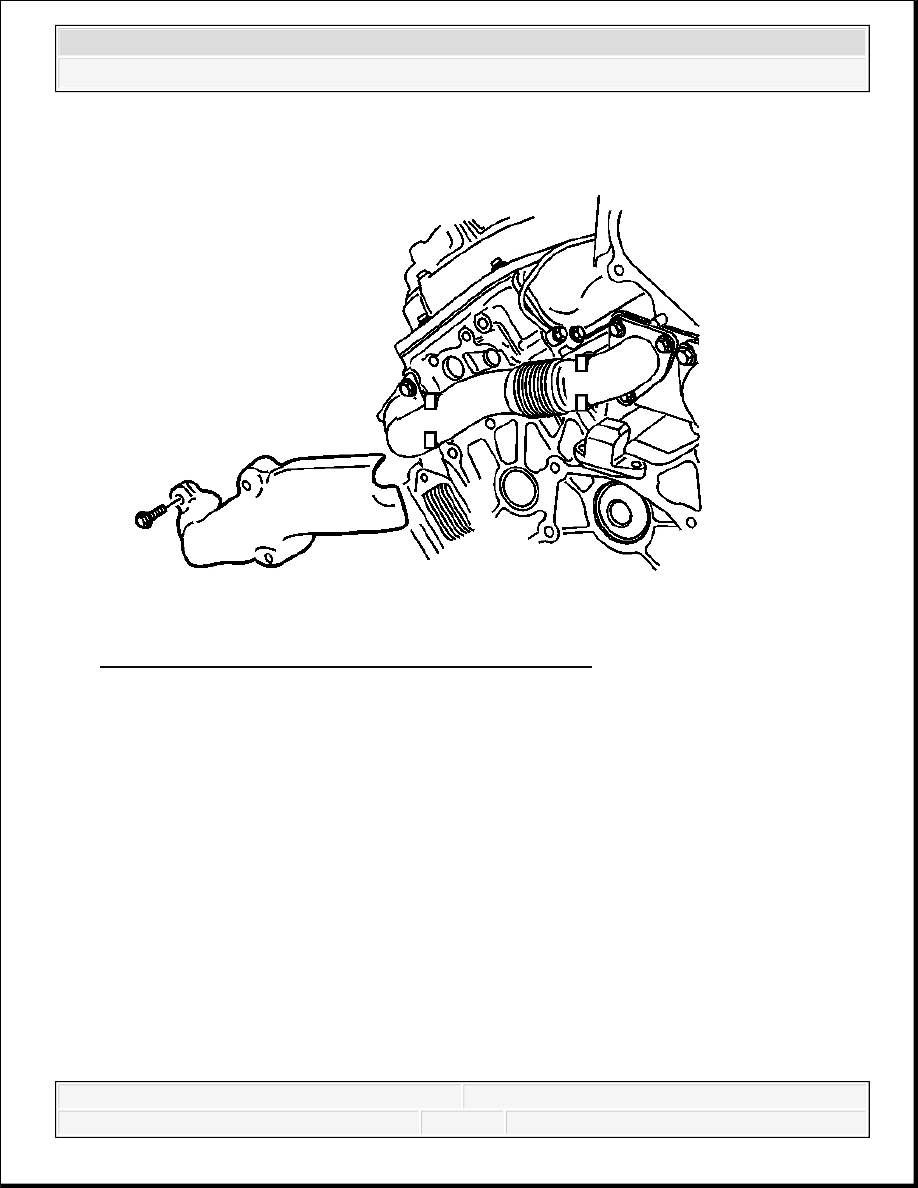

Fig. 9: View Of Left Exhaust Pipe Heat Shield & Bolts
Courtesy of GENERAL MOTORS CORP.

1. Remove the left exhaust pipe heat shield bolts.

2. Remove the left exhaust pipe heat shield.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



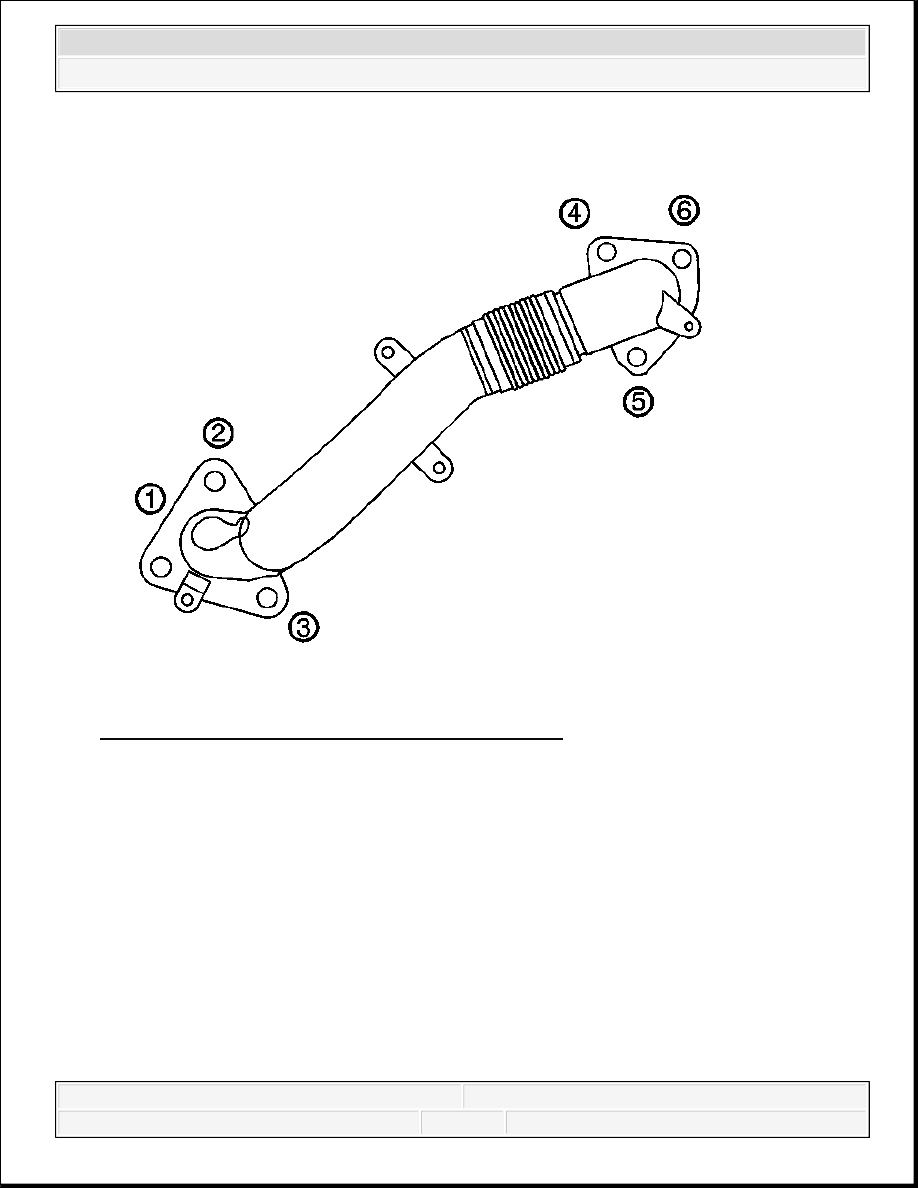

Fig. 10: Left Exhaust Pipe Bolts Removal Sequence
Courtesy of GENERAL MOTORS CORP.

3. Remove the exhaust pipe bolts in the proper sequence.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
