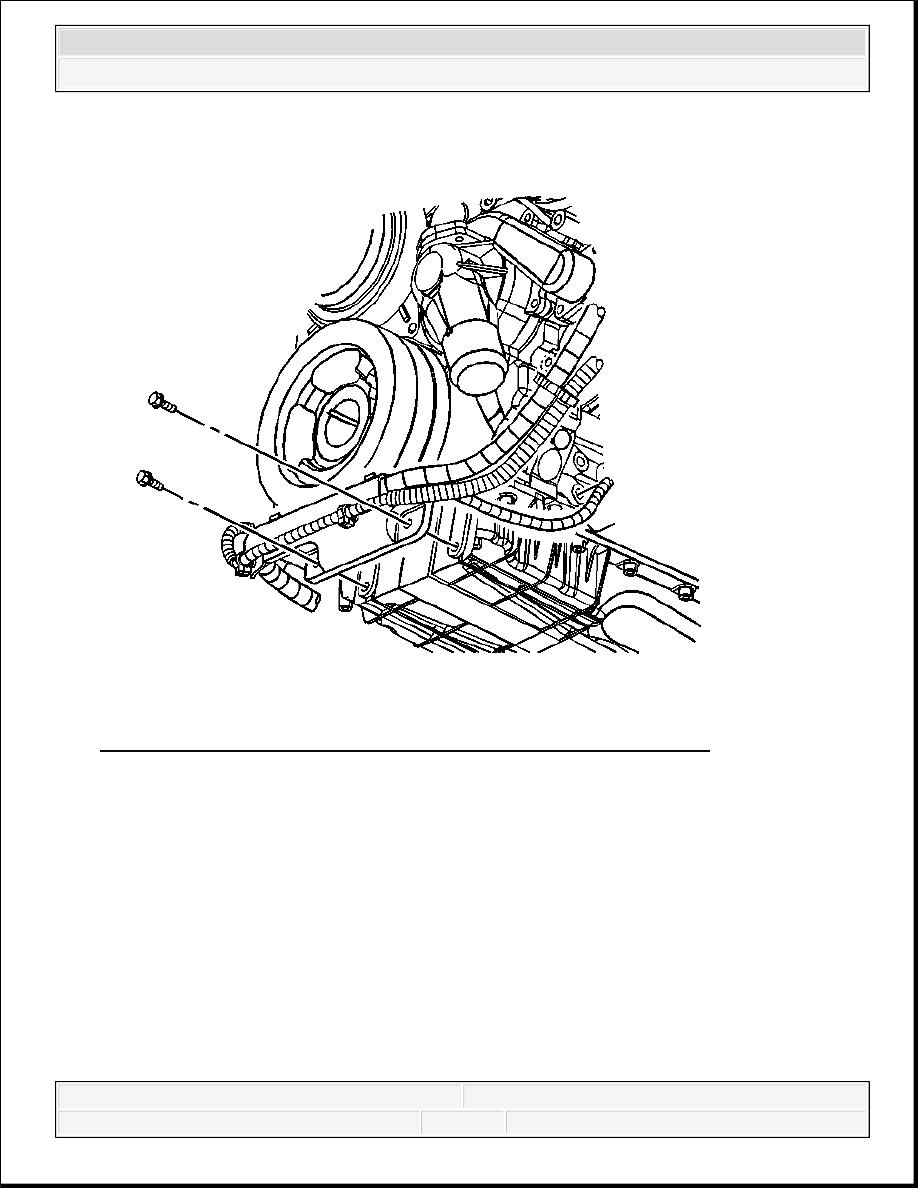

Fig. 357: View Of Battery Cable Bracket Bolts At Lower Crankcase
Courtesy of GENERAL MOTORS CORP.

65. Remove the bolts holding the battery cable channel retainer to the lower crankcase.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

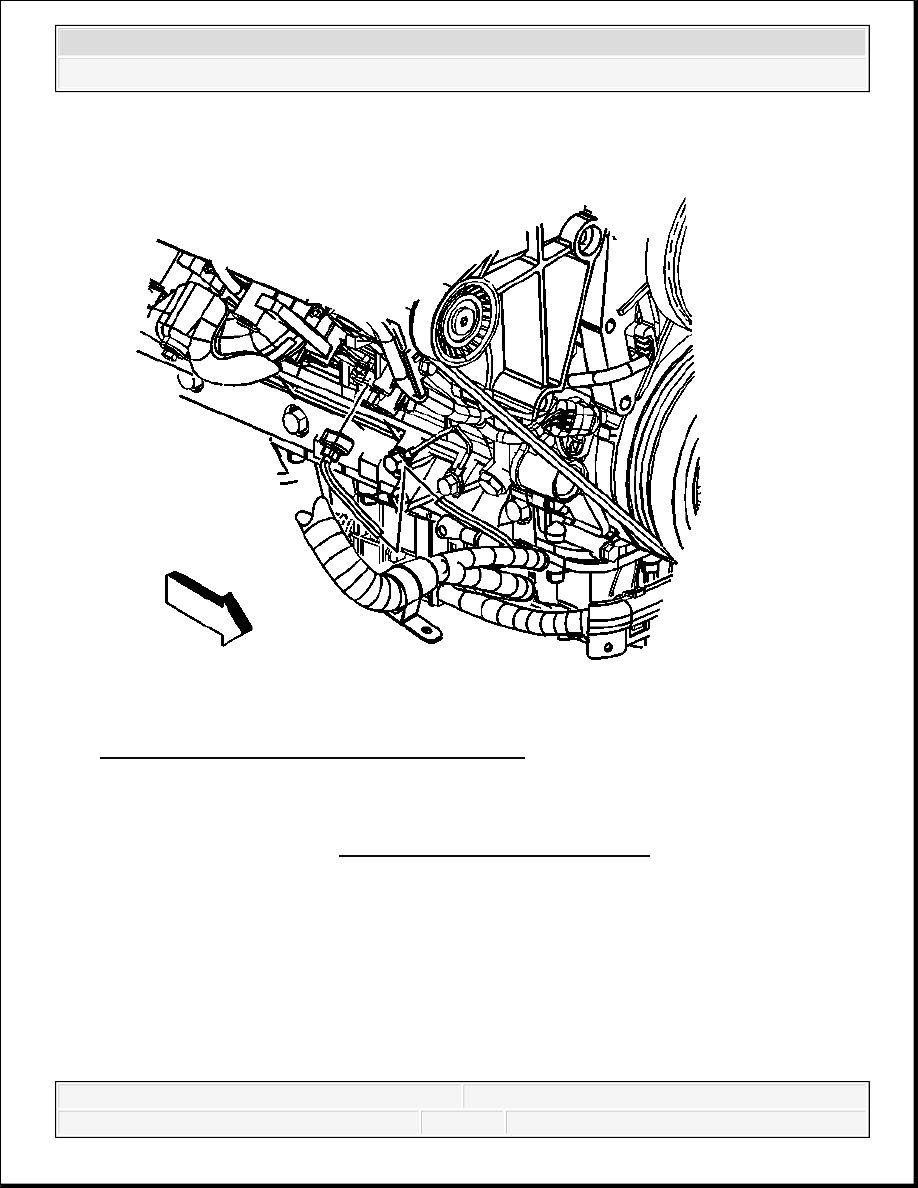

Fig. 358: View Of Engine Coolant Heater Cord
Courtesy of GENERAL MOTORS CORP.

66. Disconnect the cord for the engine coolant heater.

67. Remove the starter. Refer to Starter Motor Replacement (6.6L) .



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

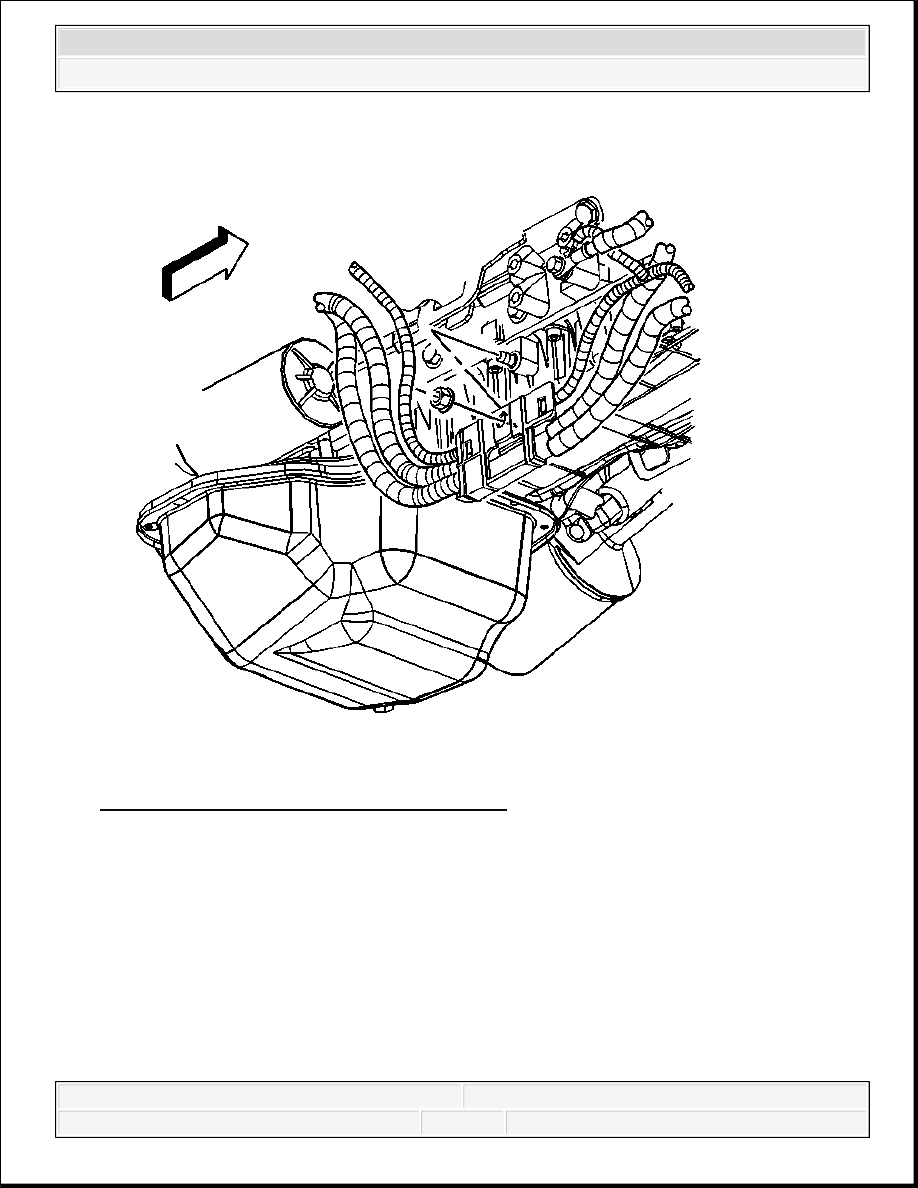

Fig. 359: View Of Battery Cable Bracket Nut
Courtesy of GENERAL MOTORS CORP.

68. Remove the nut holding the battery cable bracket to the right side of the lower crankcase.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

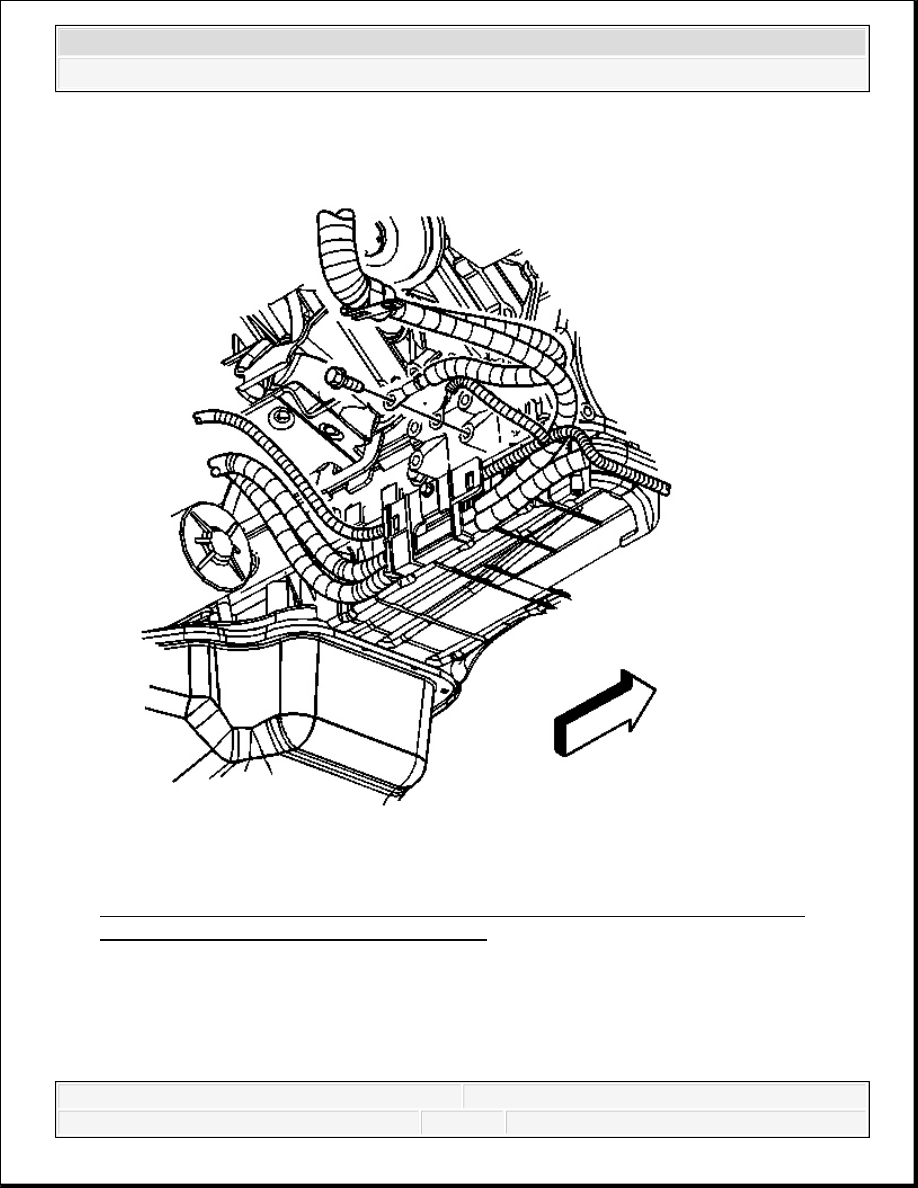

Fig. 360: View Of Auxiliary Battery Negative Cable & Engine Wiring Harness
Ground Wires Bolt (Right Side Of Engine)
Courtesy of GENERAL MOTORS CORP.

69. Remove the bolt holding the auxiliary battery negative cable and the engine wiring harness

ground wires to the right side of the engine.

70. Move and secure the battery cables out of the way.
