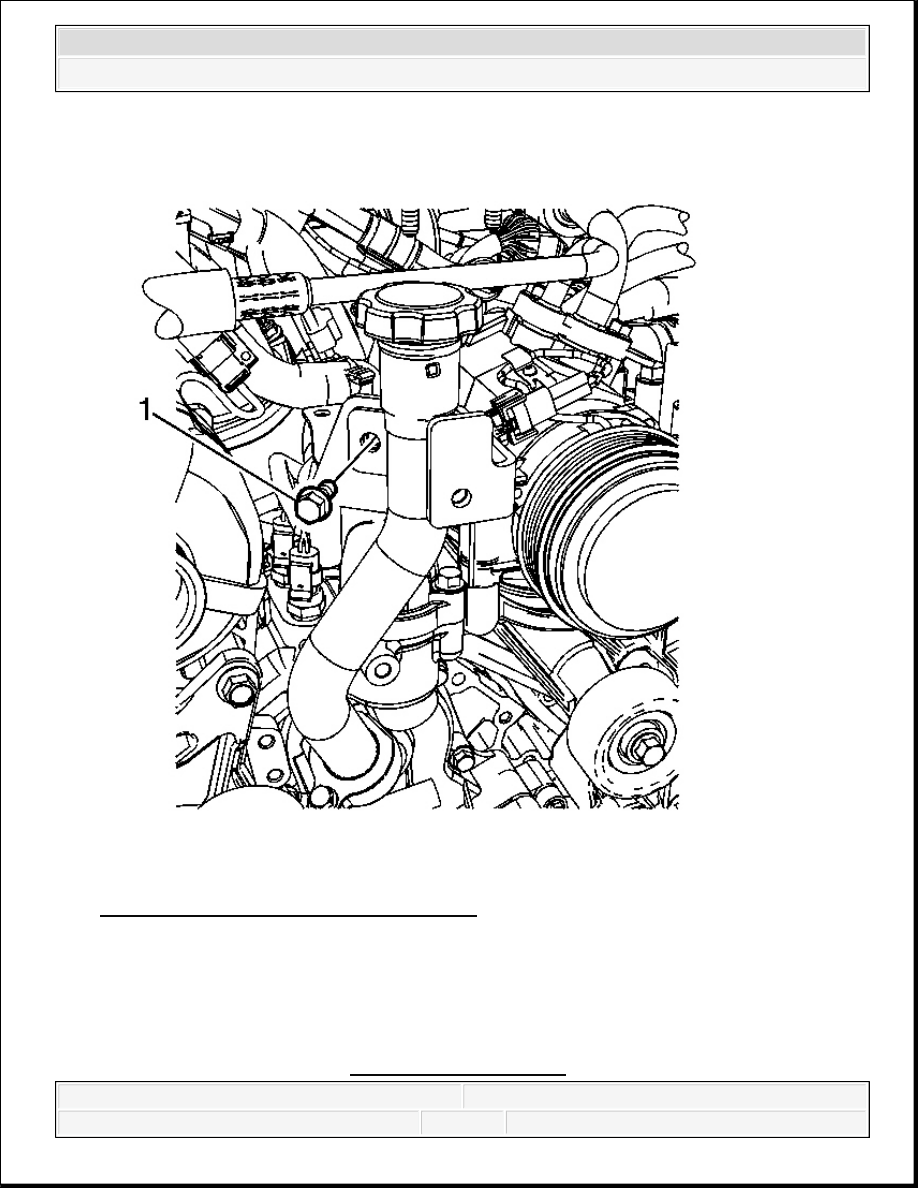

Fig. 92: View Of Upper Oil Fill Tube Bolt
Courtesy of GENERAL MOTORS CORP.

6. Install the upper oil fill tube bolt (1).

Tighten: Tighten the bolts to 21 N.m (15 lb ft).

7. Install the drive belt. Refer to Drive Belt Replacement.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



8. Install the fan and clutch assembly. Refer to Cooling Fan and Shroud Replacement

(Non-HP2) .

OIL LEVEL INDICATOR AND TUBE REPLACEMENT

Removal Procedure



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



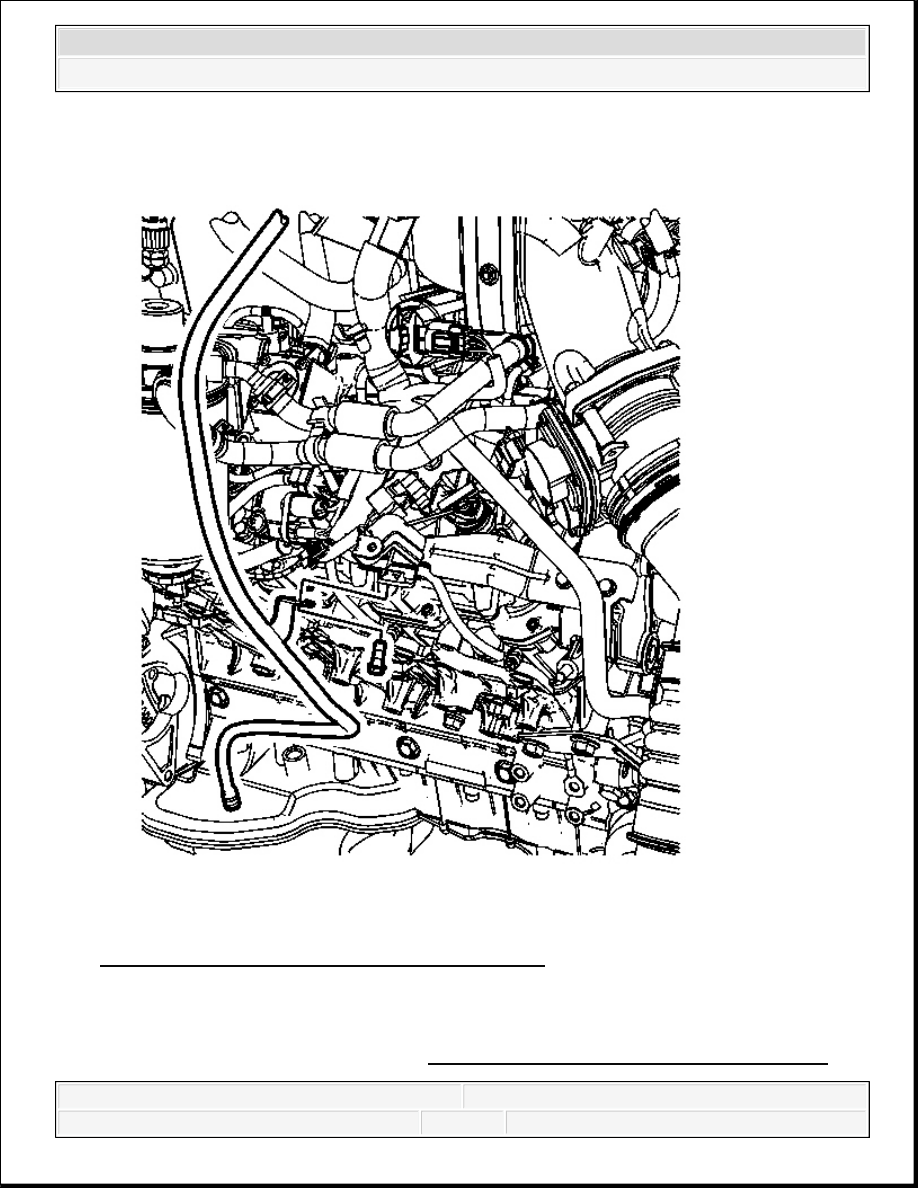

Fig. 93: View Of Oil Level Indicator Tube & Bolt
Courtesy of GENERAL MOTORS CORP.

1. Remove the oil level indicator.

2. Remove the exhaust manifold. Refer to Exhaust Manifold Replacement - Right Side



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



(6.6L) .

3. Remove the starter motor. Refer to Starter Motor Replacement (6.6L) .

4. Remove the oil level indicator tube bolt at the indicator tube bracket.

5. Remove the oil level indicator tube and O-ring seals.

6. Remove and discard the O-ring seals.

Installation Procedure



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
