Fig. 80: Intake Manifold Bolt Tightening Sequence (Right)
Courtesy of GENERAL MOTORS CORP.

4. Tighten the intake manifold bolts/nuts in the sequence shown.

Tighten: Tighten the bolts/nuts to 21 N.m (15 lb ft).

5. Install the right fuel rail. Refer to Fuel Rail Fuel Feed Pipe Replacement - Right Side .

6. Install the center intake manifold. Refer to Center Intake Manifold Replacement.

INTAKE MANIFOLD REPLACEMENT - RIGHT SIDE

Removal Procedure

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Fig. 81: View Of Intake Manifold (Right)
Courtesy of GENERAL MOTORS CORP.

1. Remove the center intake manifold. Refer to Center Intake Manifold Replacement.

2. Remove the right fuel rail. Refer to Fuel Rail Fuel Feed Pipe Replacement - Right

Side .

3. Remove the intake manifold bolts/nuts.

4. Remove the intake manifold.

IMPORTANT: The intake manifold uses sealer. Pry at the area by the fuel

rail bolt holes in order to avoid damage to the sealing
surfaces.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



5. To prevent entry of debris in the cylinder head tape the openings.

6. If required, clean and inspect the intake manifold. Refer to Intake Manifold Cleaning and

Inspection .

Installation Procedure

Fig. 82: Determining Sealant Bead Dimensions
Courtesy of GENERAL MOTORS CORP.

1. Apply a 2-3 mm (1/8 in) wide, by 0.5-1.5 mm (1/16 in) high bead of sealant to the intake

manifold. Refer to Sealers, Adhesives, and Lubricants for the correct part number.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

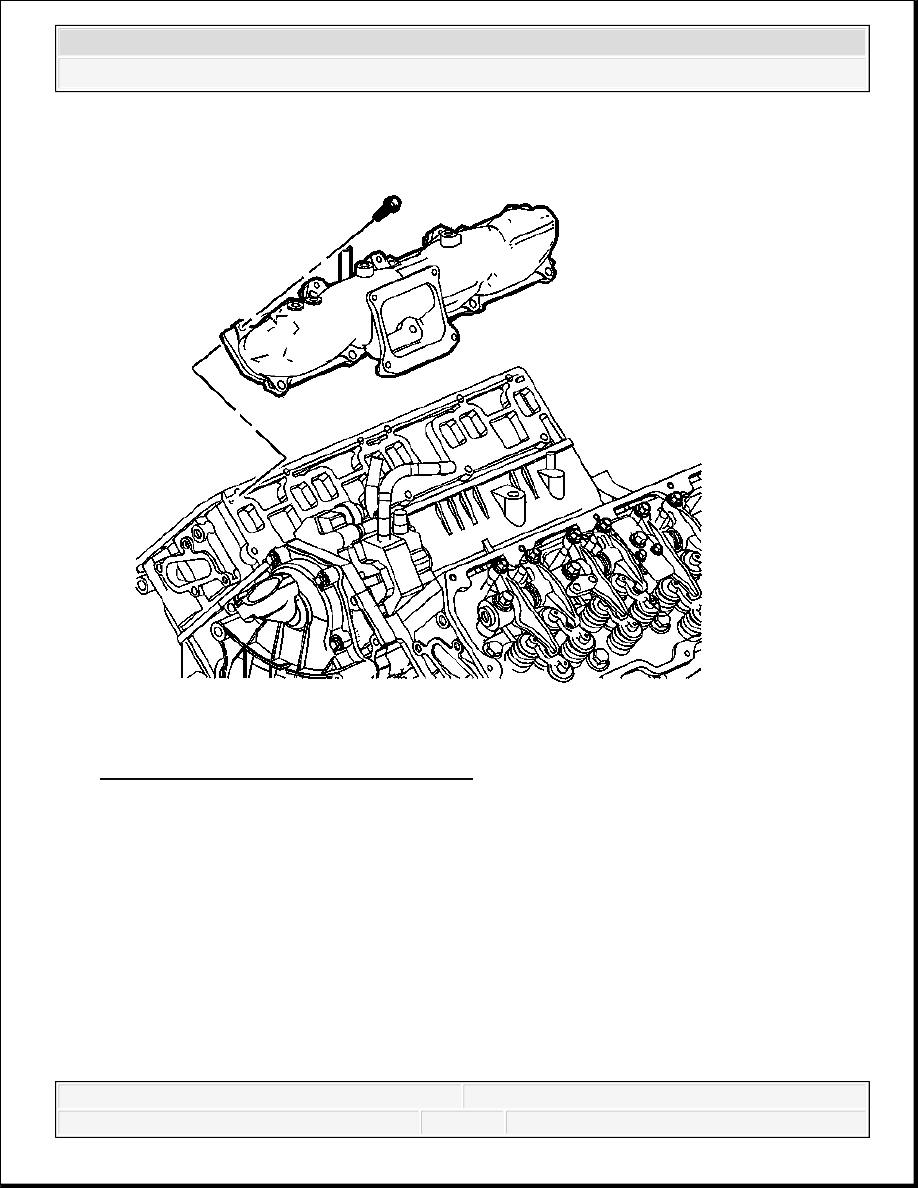

Fig. 83: View Of Intake Manifold (Right)
Courtesy of GENERAL MOTORS CORP.

2. Install the intake manifold.

3. Install the intake manifold bolts/nuts.
