Chevrolet Silverado / GMC Sierra. Service manual - part 400

Fuel Rail Bracket

538

Fuel Injection Pump Pipe

539

Injection Pipes

539

Injection Pipes

540

Lower Valve Rocker Arm Cover

540

Lower Valve Rocker Arm Cover

541

Lower Valve Rocker Arm Cover Gasket

541

Lower Valve Rocker Arm Cover Gasket

542

Lower Valve Rocker Arm Cover Bolt

543

Upper Valve Rocker Arm Cover Gasket

543

Upper Valve Rocker Arm Cover Gasket

544

Upper Valve Rocker Arm Cover

544

Upper Valve Rocker Arm Cover

545

Upper Valve Rocker Arm Cover Bolt

545

Upper Valve Rocker Arm Cover Bolt

545

Upper Valve Rocker Arm Cover Bolt

546

Engine Front Cover

547

Engine Front Cover Bolt

548

Flywheel Housing

549

Flywheel Housing Bolt

550

Dowel Pin

551

Crankshaft Rear Oil Seal

552

Flywheel Housing Oil Cooler Adapter

553

Flywheel Housing Oil Cooler Adapter Bolt

554

Flywheel Housing Oil Cooler Adapter Gasket

555

Flywheel Housing O-ring

556

Flywheel Housing Cover

557

Flywheel Housing Cover Bolt

558

Flywheel Housing Cover Gasket

559

Fuel Schrader Valve

560

Fuel Schrader Valve Nuts

561

Fuel Schrader Valve Bracket

561

Fuel Schrader Valve Bracket

562

Intake Pipe

563

Intake Heater

707



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



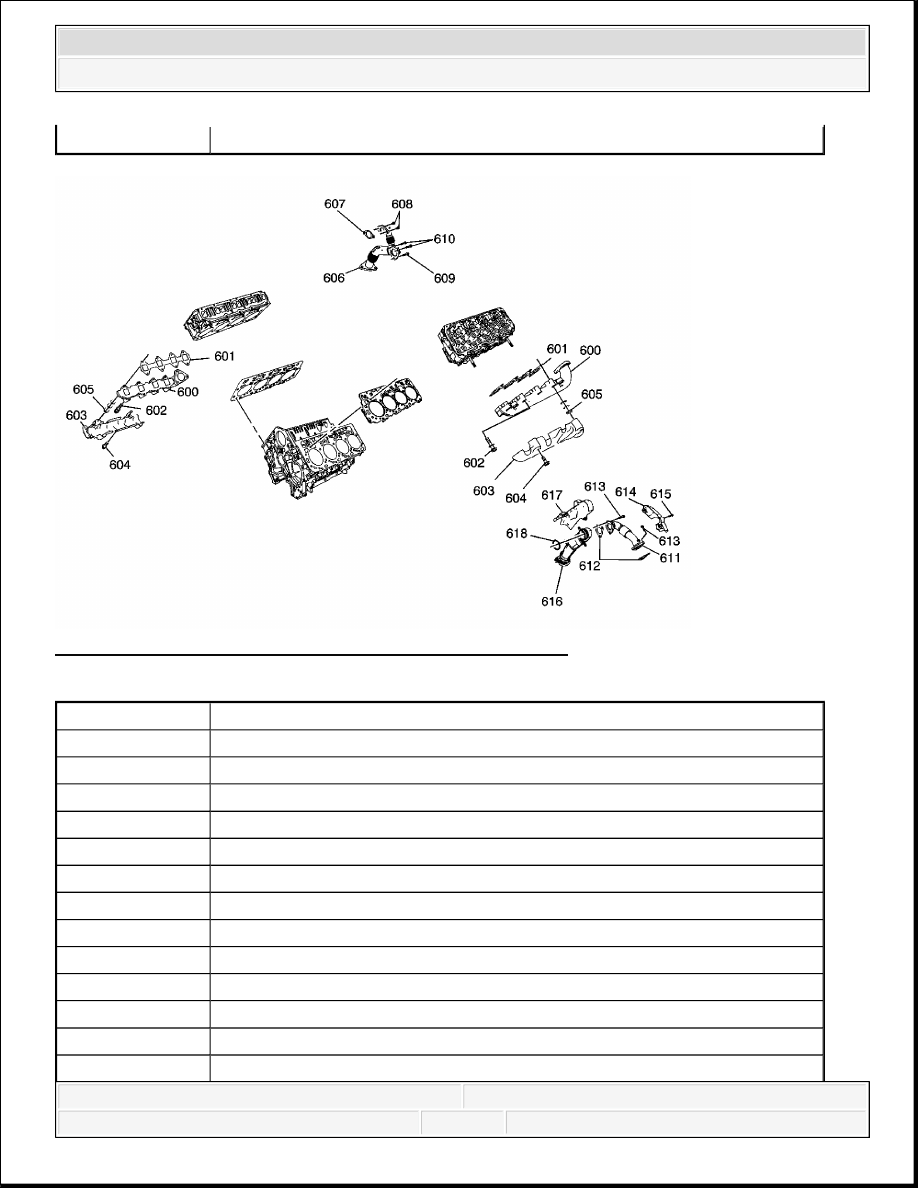

Fig. 41: Exhaust Manifolds, EGR, Air Components View
Courtesy of GENERAL MOTORS CORP.

Turbocharger Boost Sensor

Callout

Component Name

600

Exhaust Manifold

600

Exhaust Manifold

601

Exhaust Manifold Gasket

601

Exhaust Manifold Gasket

602

Exhaust Manifold Bolt

602

Exhaust Manifold Bolt

603

Exhaust Manifold Heat Shield

603

Exhaust Manifold Heat Shield

604

Exhaust Manifold Heat Shield Bolt

604

Exhaust Manifold Heat Shield Bolt

605

Exhaust Manifold Nut

605

Exhaust Manifold Nut

606

Exhaust Pipe



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



607

Exhaust Pipe Gasket

608

Exhaust Pipe Bolt

609

Exhaust Pipe Stud

610

Exhaust Pipe Nut

611

Exhaust Crossover Pipe

612

Exhaust Crossover Pipe Gasket

613

Exhaust Crossover Pipe Bolt

613

Exhaust Crossover Pipe Bolt

614

Exhaust Crossover Pipe Heat Shield

615

Exhaust Crossover Pipe Heat Shield Bolt

616

Exhaust Outlet Adapter

617

Exhaust Outlet Heat Shield

618

Exhaust Outlet Adapter Clamp



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



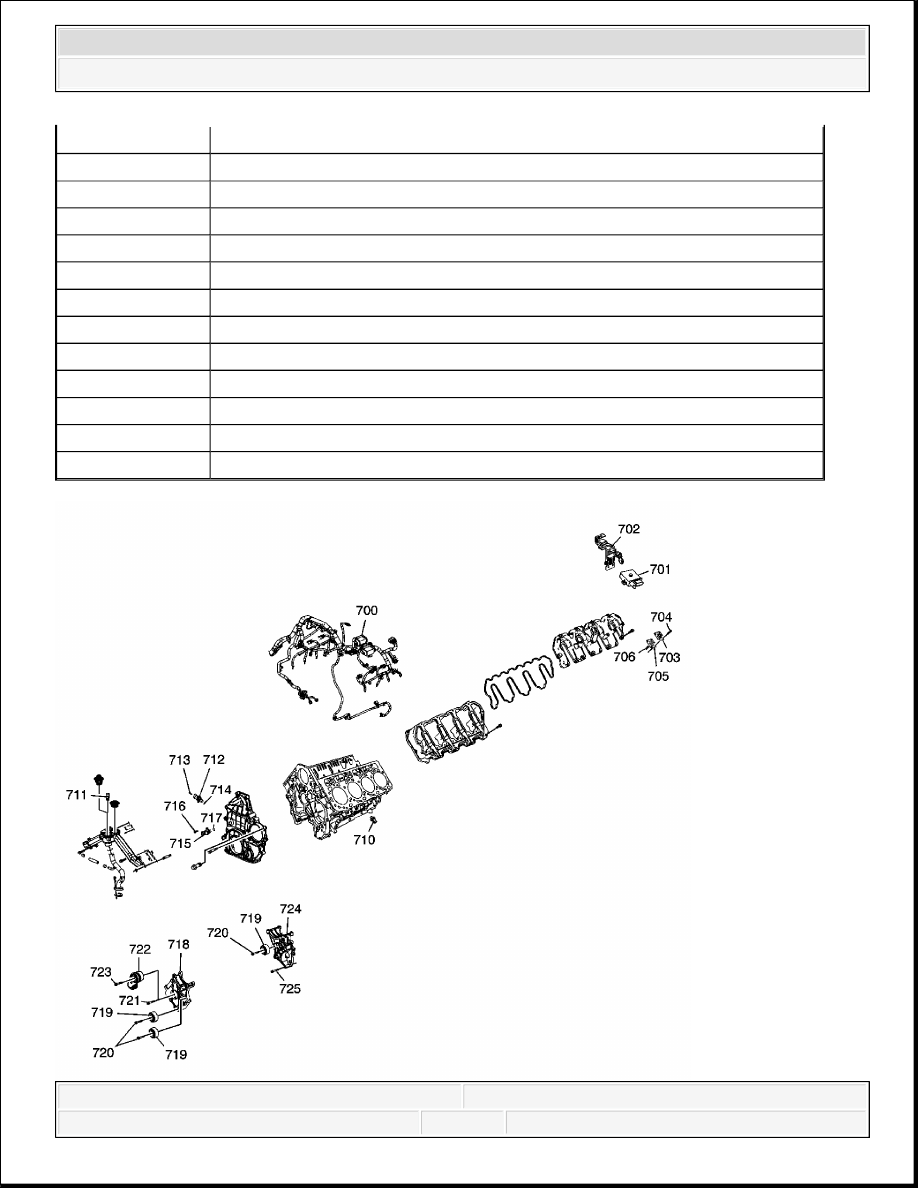

Fig. 42: Miscellaneous, Sensors, Ignition, Vacuum Hoses, Electrical
Courtesy of GENERAL MOTORS CORP.

ENGINE IDENTIFICATION

Callout

Component Name

700

Engine Wiring Harness

701

Glow Plug Controller

702

Glow Plug Controller Bracket

703

PCV Cover

704

PCV Cover Bolt

705

PCV Diaphragm

706

PCV Spring

710

Oil Pressure Sensor

711

Coolant Temperature Sensor

712

Crankshaft Position Sensor

713

Crankshaft Position Sensor Bolt

714

Crankshaft Position Sensor O-ring

715

Camshaft Position Sensor

716

Camshaft Position Sensor Bolt

717

Camshaft Position Sensor O-ring

718

Generator Mounting Bracket

719

Idler Pulley

719

Idler Pulley

719

Idler Pulley

720

Idler Pulley Bolt

720

Idler Pulley Bolt

721

Generator Mounting Bracket Bolt

722

Drive Belt Tensioner

723

Drive Belt Tensioner Bolt

724

Power Steering Pump Bracket

725

Power Steering Pump Bracket Bolt



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
