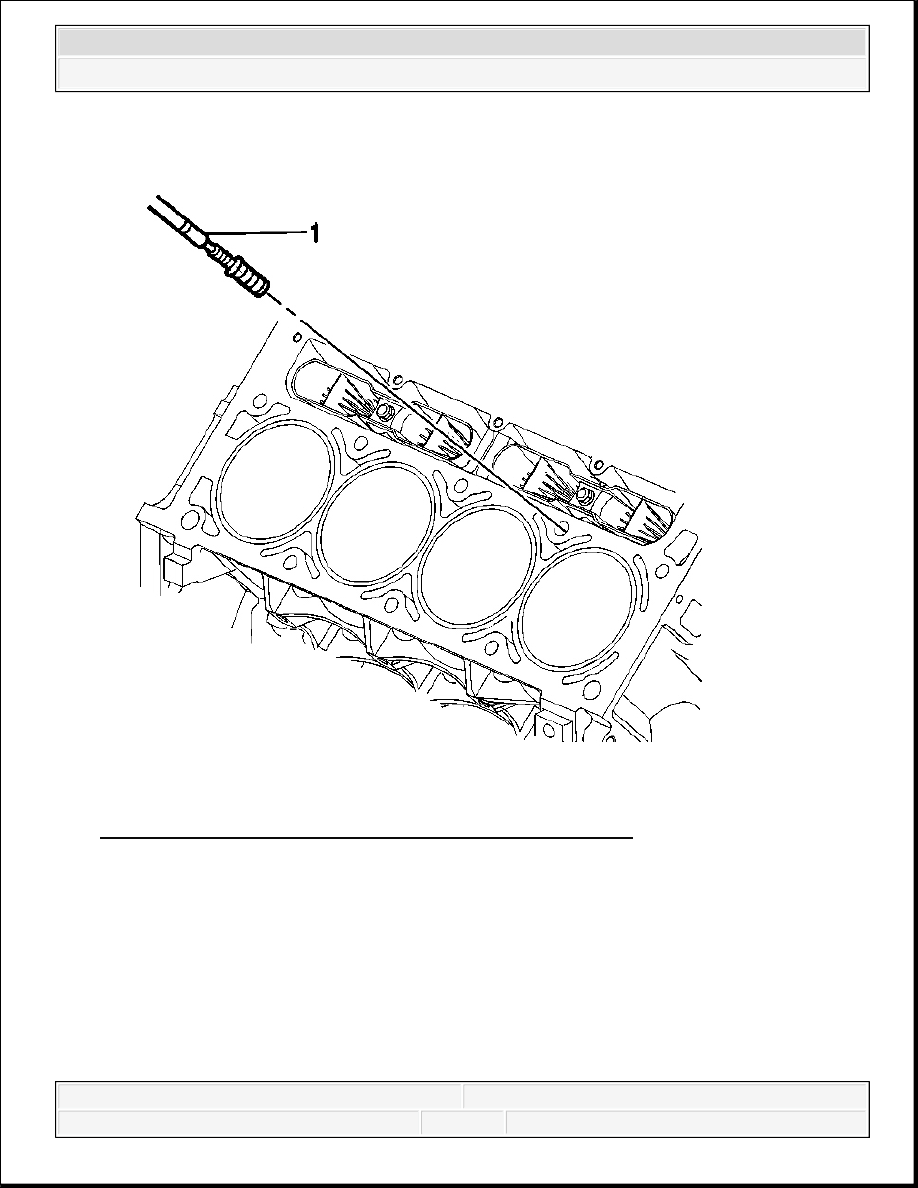

Fig. 531: Installing Insert & Driver Into Cylinder Bolt Hole
Courtesy of GENERAL MOTORS CORP.

18. Install the insert and driver (1) into the hole.

Rotate the driver tool until the mark on the tool aligns with the deck surface of the engine
block.

The installer tool will tighten up before screwing completely through the insert. This is
acceptable. You are forming the bottom threads of the insert and mechanically locking the
insert to the base material threads.



2008 Hummer H2

2008 ENGINE Engine Mechanical - 6.2L - H2



Main Cap Bolt Hole Thread Repair



2008 Hummer H2

2008 ENGINE Engine Mechanical - 6.2L - H2



2008 ENGINE

Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

Specification

Metric

English

A/C Compressor Bolt

50 N.m

37 lb ft

Air Cleaner Outlet Duct Clamp

8 N.m

71 lb in

Air Conditioning Compressor/Power Steering Pump
Bracket Bolt

46 N.m

34 lb ft

Air Inlet Tube Nut

25 N.m

18 lb ft

Battery Cable Bracket Bolt

12 N.m

106 lb in

Battery Cable Bracket Nut

8 N.m

71 lb in

Bypass Pipe Bolt

25 N.m

18 lb ft

Camshaft Gear Bolt

234 N.m

173 lb ft

Camshaft Position Sensor Bolt

10 N.m

89 lb in

Camshaft Position Sensor Exciter Ring Bolt

9 N.m

80 lb in

Camshaft Thrust Plate Bolt

22 N.m

16 lb ft

Charged Air Cooler Bolt

21 N.m

15 lb ft

Charged Air Cooler Clamp

8 N.m

71 lb in

Connecting Rod Cap Bolt - Angular Tightening
Method

1st Step 64 N.m

1st Step 47 lb ft

2nd Step 30

degrees

2nd Step 30

degrees

3rd Step 30

degrees

3rd Step 30

degrees

Coolant Pipe Bolt and Nut

25 N.m

18 lb ft

Coolant Tube to Water Pump Nut

25 N.m

18 lb ft

Cooling Fan Pulley

41 N.m

30 lb ft

Crankshaft Balancer Bolt

1st Step 100 N.m

1st Step 74 lb ft

2nd Step 105

degrees

2nd Step 105

degrees

1st Step 98 N.m

1st Step 72 lb ft

2nd Step 132 N.m 2nd Step 97 lb ft



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado





2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 6.6L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Crankshaft Bearing Cap Bolt

3rd Step 30

degrees

3rd Step 30

degrees

Crankshaft Bearing Cap Bolt - Angular Tightening
Method

1st Step 100 N.m

1st Step 74 lb ft

2nd Step 90

degrees

2nd Step 90

degrees

Crankshaft Bearing Cap Side Bolt

70 N.m

52 lb ft

Crankshaft Position Sensor Bolt

10 N.m

89 lb in

Crankshaft Position Sensor Spacer Bolt

10 N.m

89 lb in

Crossmember Bolt

100 N.m

74 lb ft

Cylinder Head M12 Bolt - Angular Tightening
Method

1st Step 50 N.m

1st Step 37 lb ft

2nd Step 80 N.m

2nd Step 59 lb ft

3rd Step 60 degrees

4th Step 60 degrees

Cylinder Head M8 Bolt

25 N.m

18 lb ft

Drive Belt Tensioner Pulley Bolt

50 N.m

37 lb ft

EGR to EGR Cooler Bolt

25 N.m

18 lb ft

EGR Bracket

25 N.m

18 lb ft

EGR Bracket Bolt

25 N.m

18 lb ft

EGR Bracket to Cooler Bolt

25 N.m

18 lb ft

Electrical Harness Bracket Bolt

10 N.m

89 lb in

Engine Block Coolant Plug

18 N.m

13 lb ft

Engine Block Ground Bolt

34 N.m

25 lb ft

Engine Mount Through Bolt to Frame

75 N.m

55 lb ft

Engine Mount to Block Bolts

58 N.m

43 lb ft

Engine Mount to Frame Bolt

65 N.m

48 lb ft

Engine Shield Bolt

20 N.m

15 lb ft

Exhaust Heat Shield Nut

10 N.m

89 lb in

Exhaust Manifold Bolt/Nut

57 N.m

42 lb ft

Exhaust Manifold Heat Shield Bolts

10 N.m

89 lb in

Exhaust Outlet Clamp

15 N.m

11 lb ft

Exhaust Outlet Heat Shield Bolts

10 N.m

89 lb in

Exhaust Pipe Bracket Nut

53 N.m

39 lb ft

Exhaust Pipe Clamp

53 N.m

39 lb ft

Exhaust Pipe Heat Shield Bolts

10 N.m

89 lb in

Exhaust Pipe to EGR Cooler Nuts

26 N.m

19 lb ft
