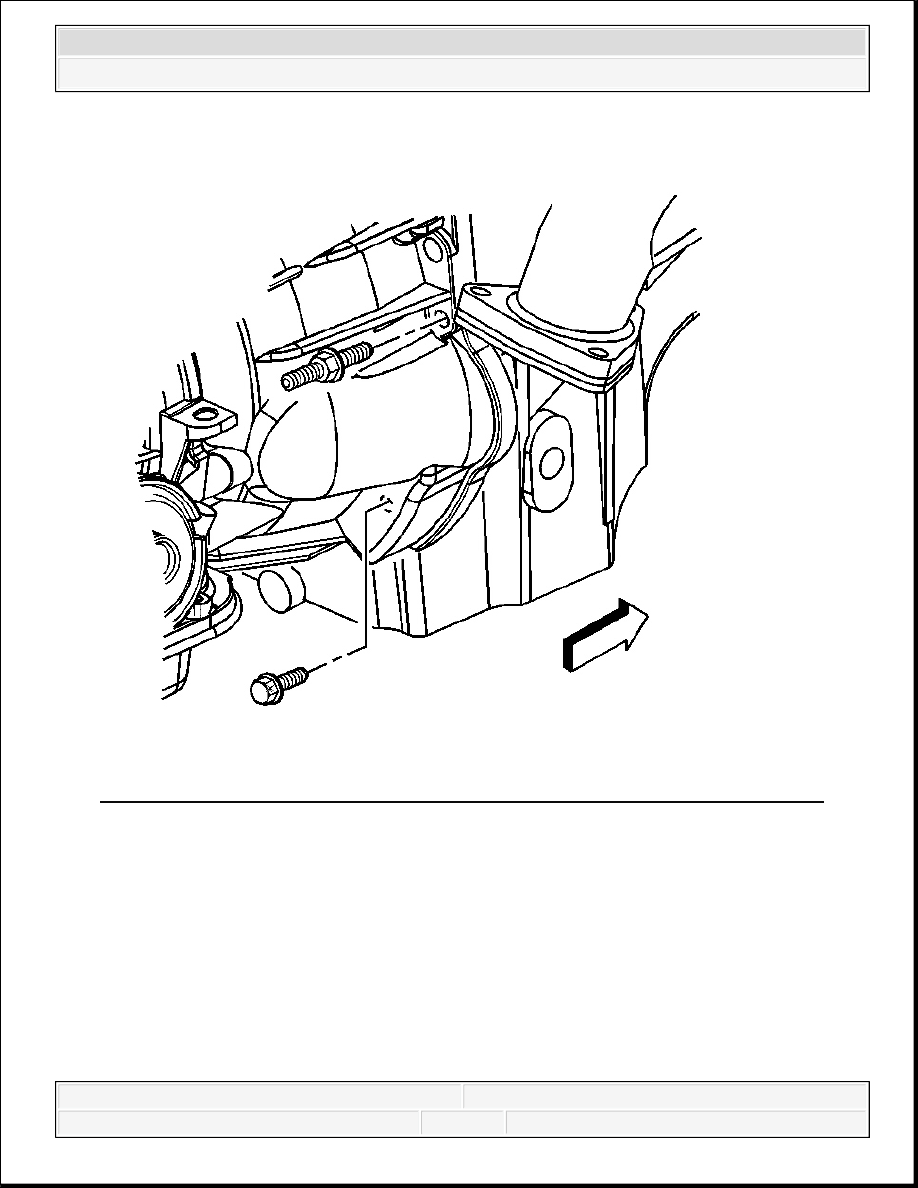

Fig. 269: Identifying Stud & Bolt Securing Transmission To Engine (Right Side)
Courtesy of GENERAL MOTORS CORP.

16. Install the transmission bolt and stud on the right side.

Tighten: Tighten the automatic transmission bolts/studs to 50 N.m (37 lb ft).



2008 Hummer H2

2008 ENGINE Engine Mechanical - 6.2L - H2

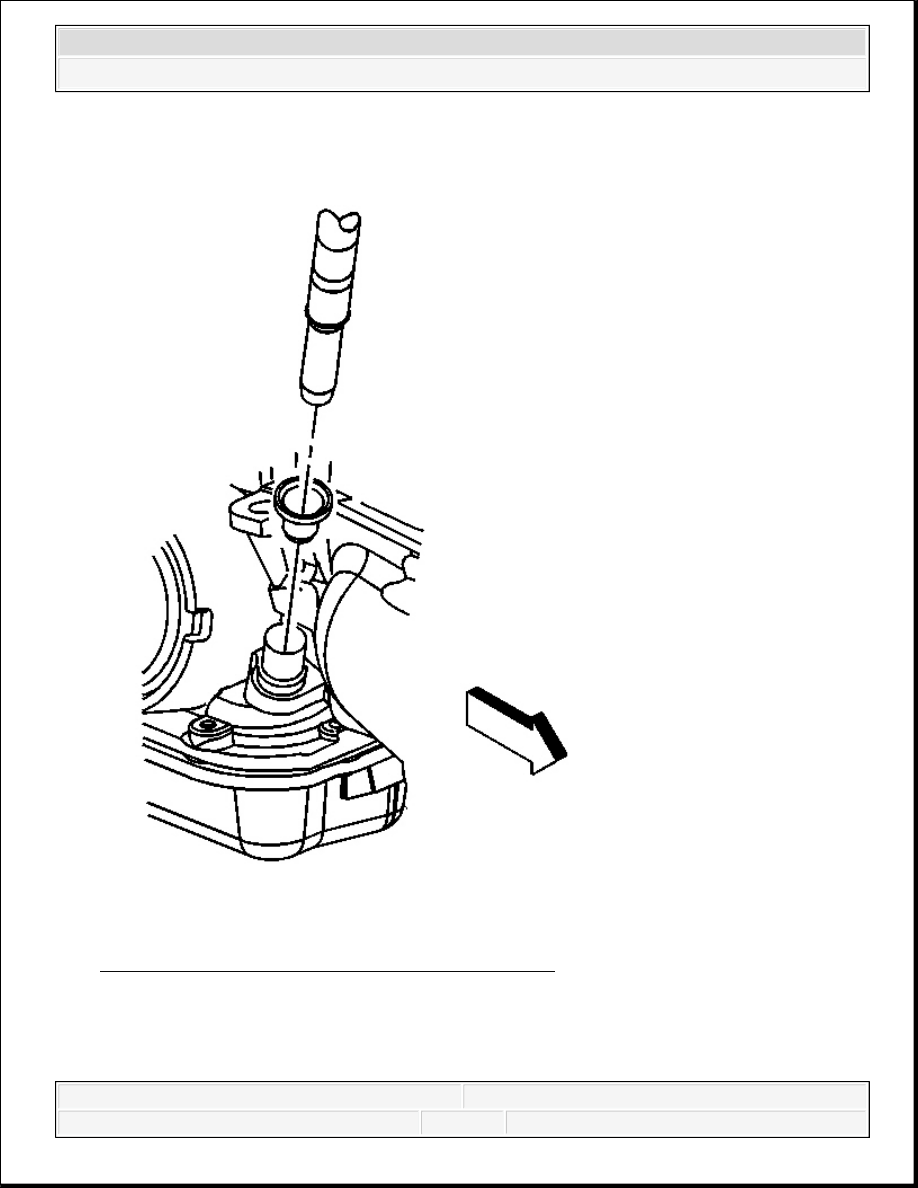

Fig. 270: View Of Oil Level Indicator Tube & Seal
Courtesy of GENERAL MOTORS CORP.

17. Install the automatic transmission oil level indicator tube.



2008 Hummer H2

2008 ENGINE Engine Mechanical - 6.2L - H2

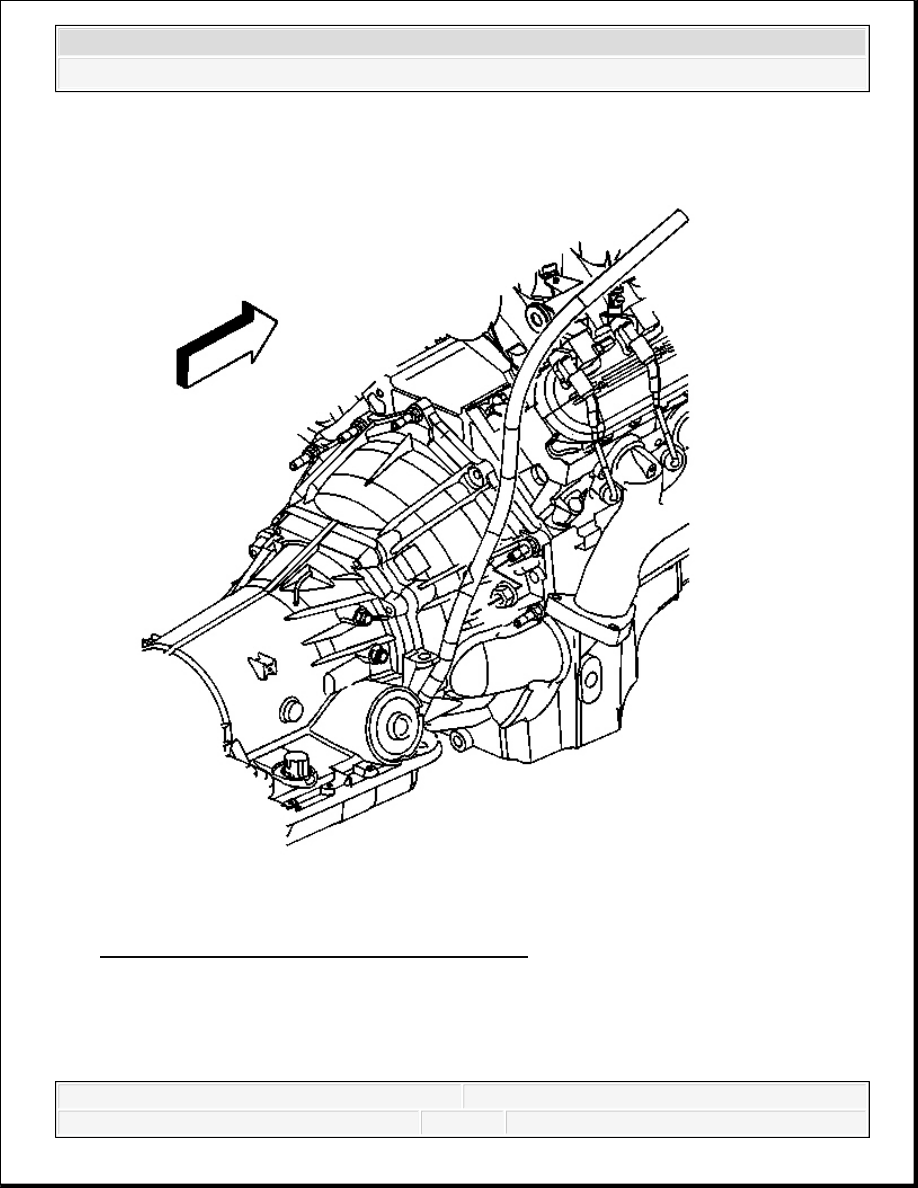

Fig. 271: View Of Oil Level Indicator Tube Nut
Courtesy of GENERAL MOTORS CORP.

18. Install the automatic transmission oil level indicator tube nut.

Tighten: Tighten the automatic transmission oil level indicator tube nut to 18 N.m (13 lb



2008 Hummer H2

2008 ENGINE Engine Mechanical - 6.2L - H2



ft).

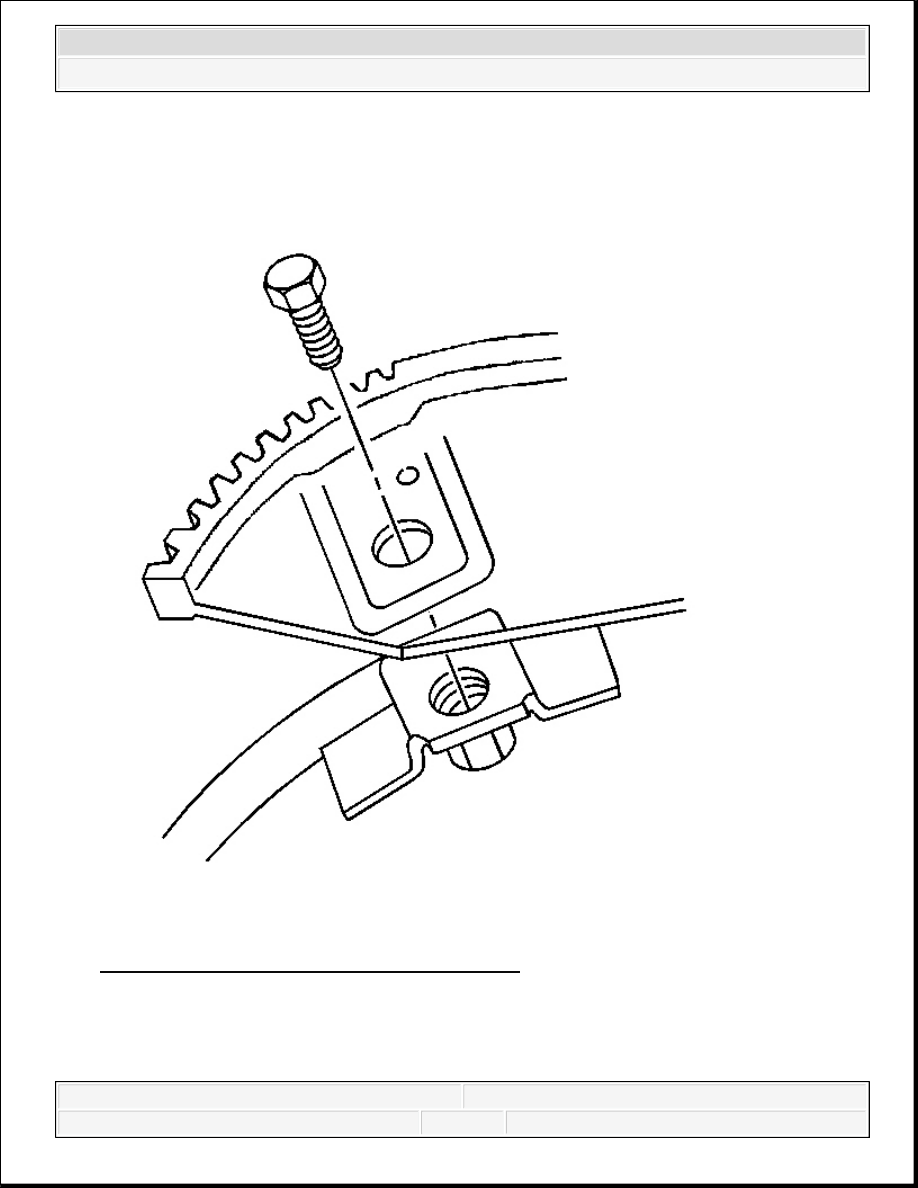

Fig. 272: Flywheel-To-Torque Converter Bolts
Courtesy of GENERAL MOTORS CORP.

19. Install the flywheel to torque converter bolts.



2008 Hummer H2

2008 ENGINE Engine Mechanical - 6.2L - H2
