Chevrolet Silverado / GMC Sierra. Service manual - part 3044

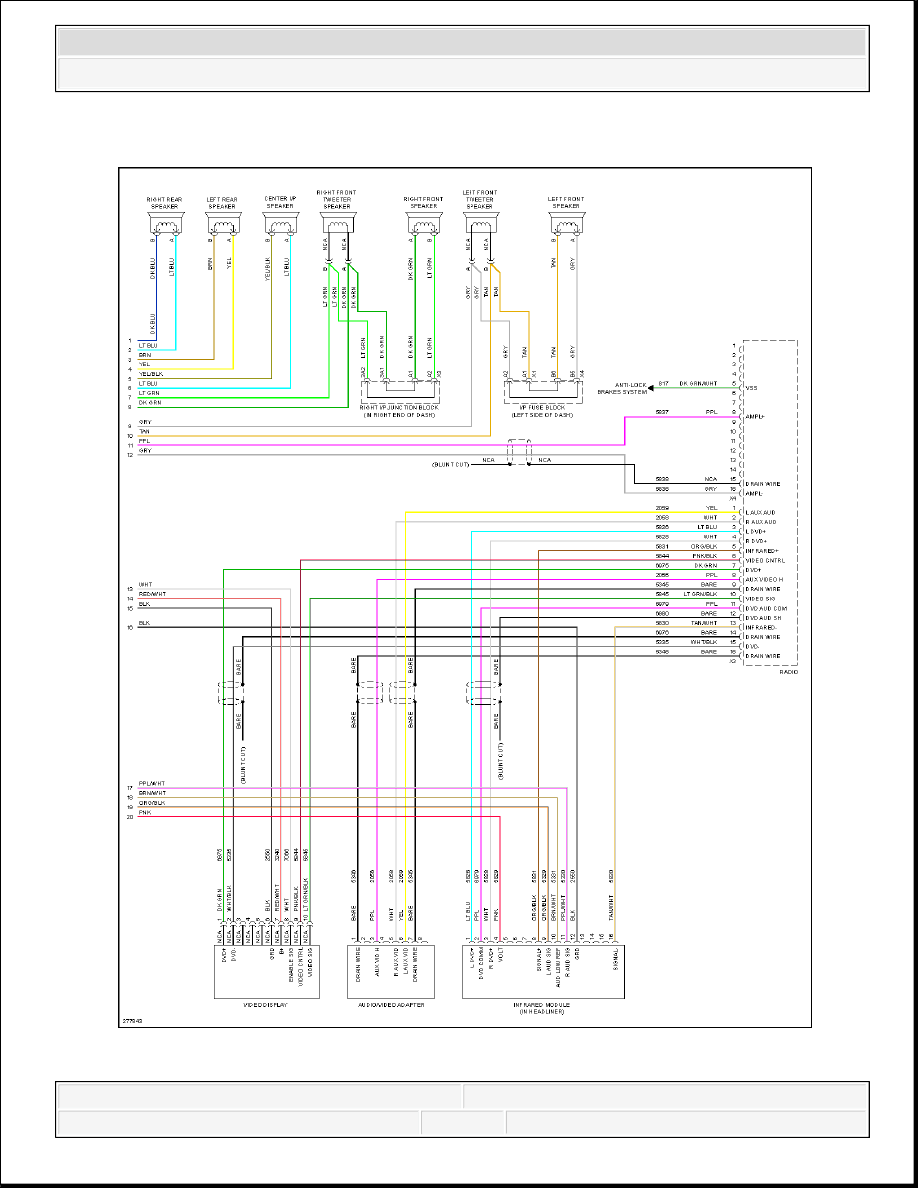

Fig. 84: Navigation Circuit, W/ Y91 & W/ UQA (2 of 3)



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500





2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500

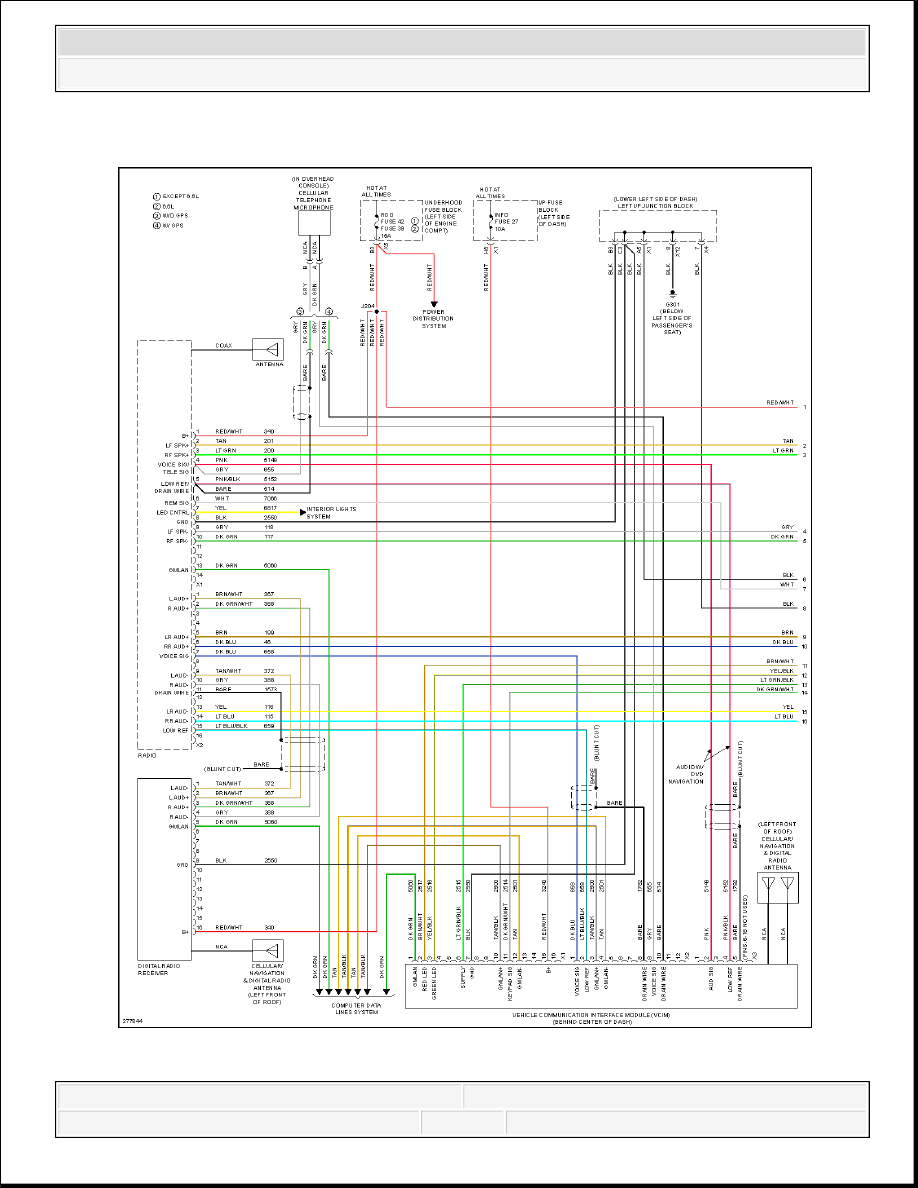

Fig. 85: Navigation Circuit, W/ Y91 & W/ UQA (3 of 3)



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500





2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500
