Chevrolet Silverado / GMC Sierra. Service manual - part 3040

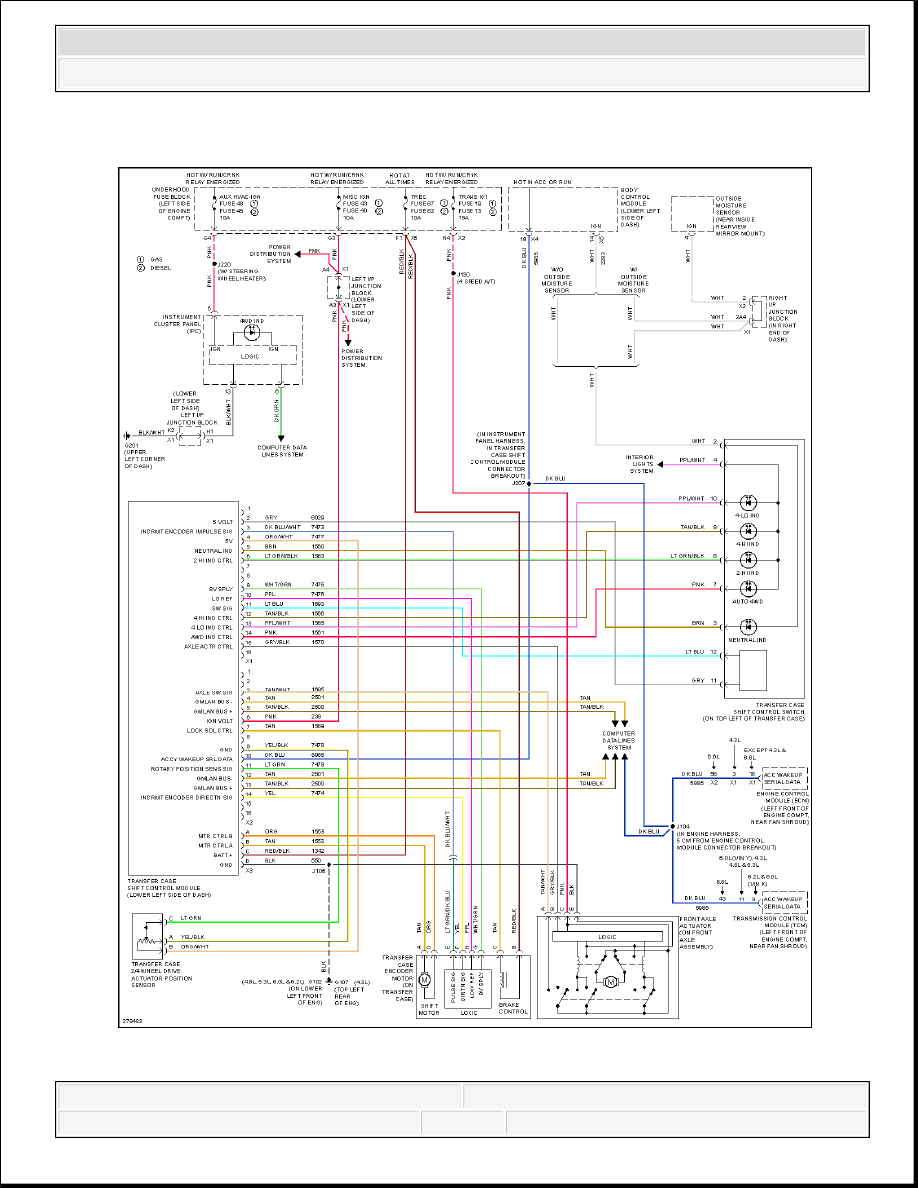

Fig. 185: A/T Circuit (2 of 2)

2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500

2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500

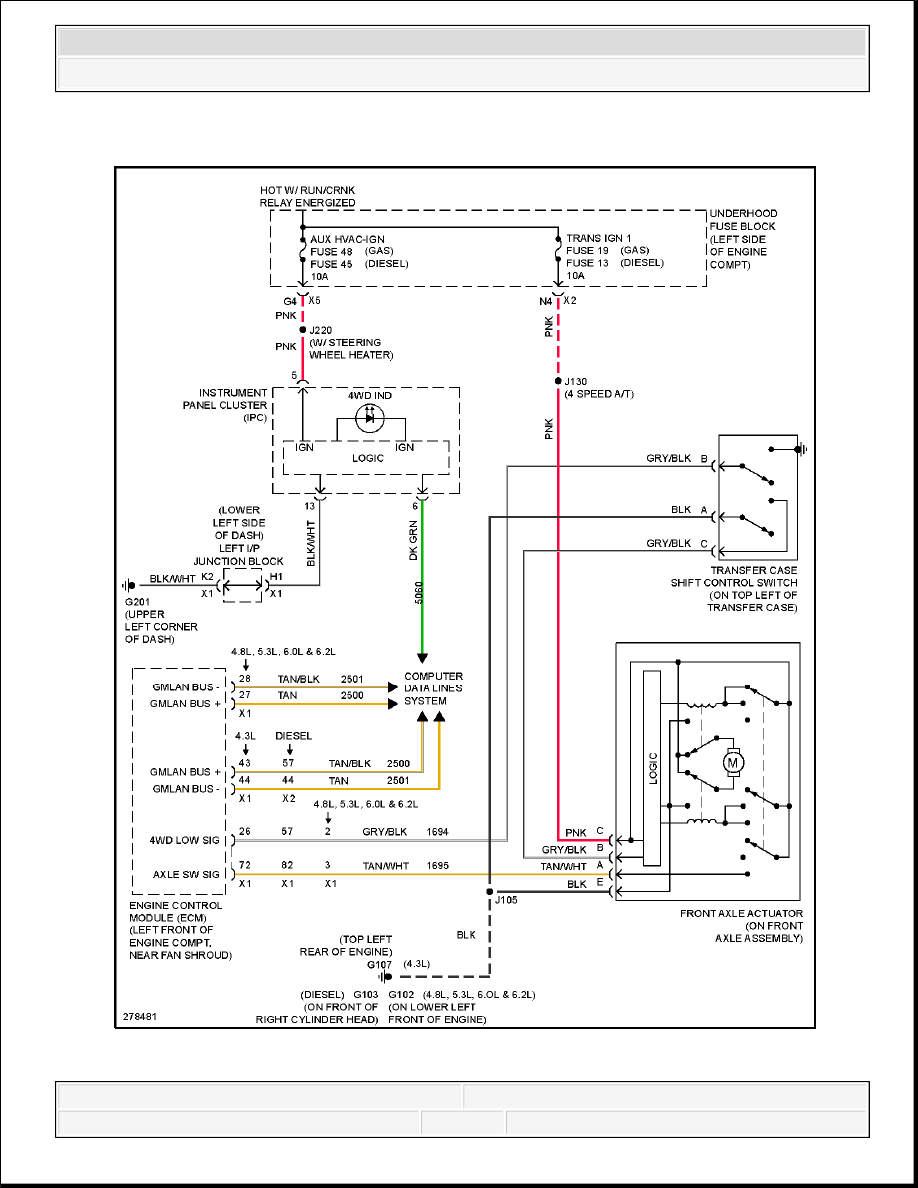

Fig. 186: Transfer Case Circuit, 2-Speed Automatic

2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500

2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500
