Chevrolet Silverado / GMC Sierra. Service manual - part 3024







2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500

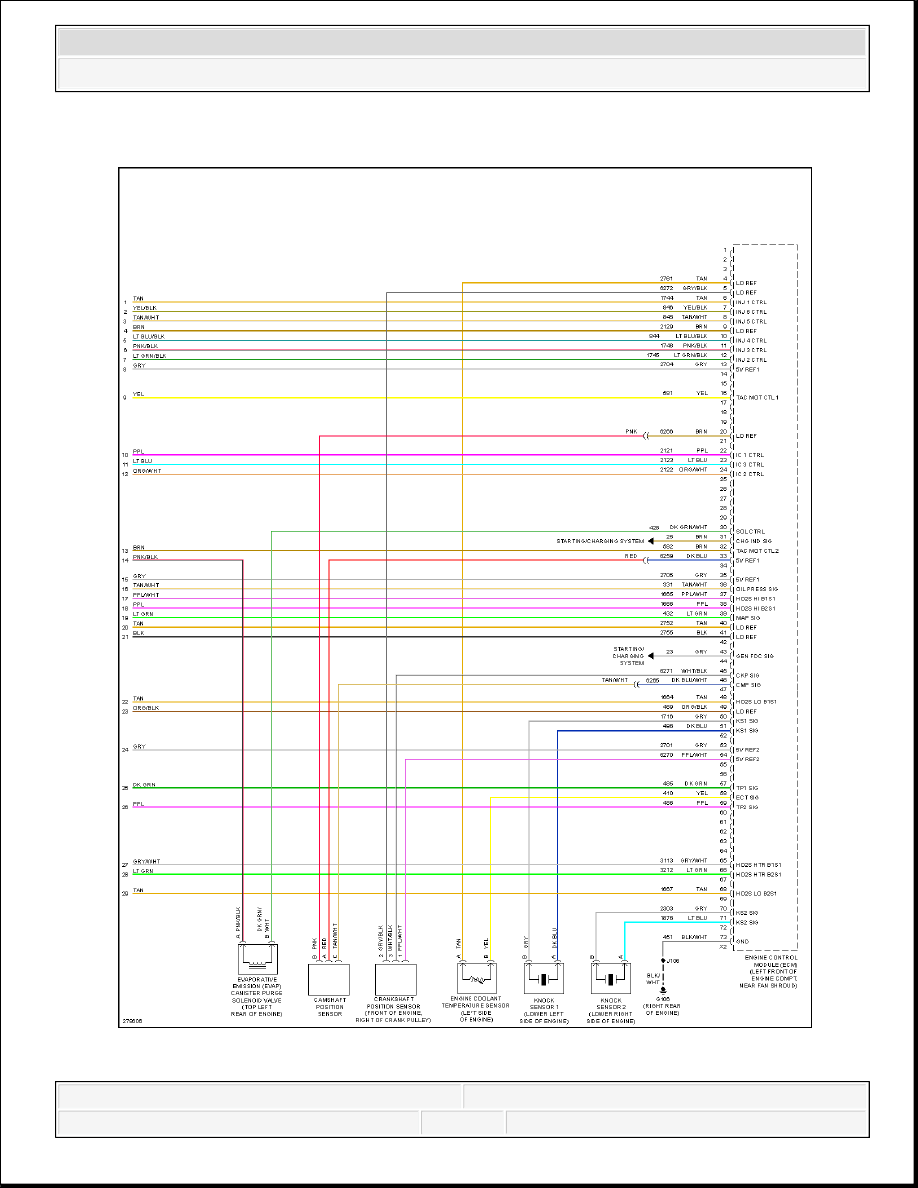

Fig. 31: 4.3L VIN X, Engine Performance Circuit (3 of 4)



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500





2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500

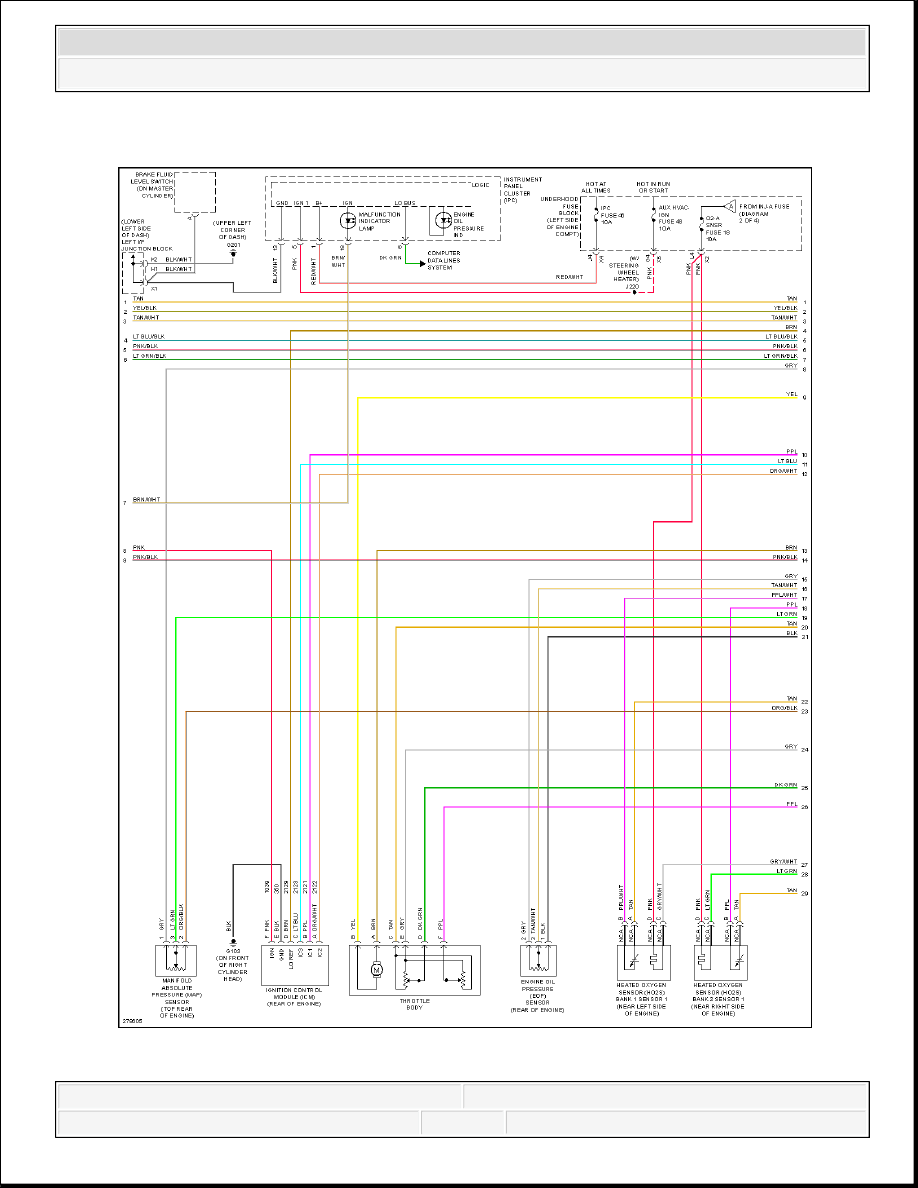

Fig. 32: 4.3L VIN X, Engine Performance Circuit (4 of 4)

4.8L VIN C



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500
