WINDSHIELD WASHER SOLVENT LEVEL SWITCH REPLACEMENT (GMC)

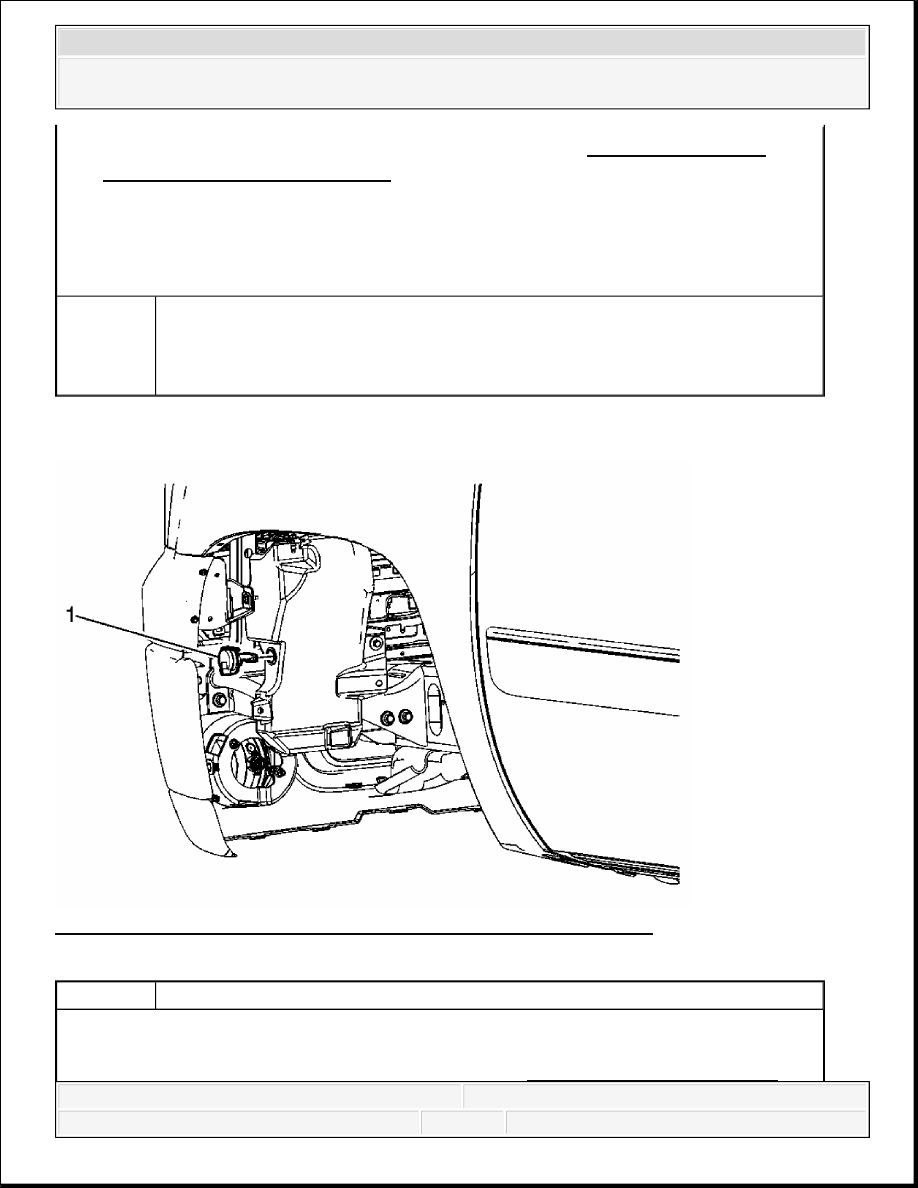

Fig. 14: View Of Windshield Washer Solvent Level Switch (GMC)
Courtesy of GENERAL MOTORS CORP.

1. Remove the windshield washer system container. Refer to Windshield Washer

Solvent Container Replacement.

2. Place the washer container on a bench top and secure.

3. Using two flat-bladed tools, pry gently upward on the pump in order to disengage the

pump from the washer container grommet.

4. Discard the grommet.

1

Windshield Washer Pump
Tip: Use full strength windshield washer solvent for a lubricant on the pump
spout in order to ease the installation of the new washer pump into the new
grommet.

Callout

Component Name

Preliminary Procedures

1. Remove the windshield washer container. Refer to Windshield Washer Solvent



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



WINDSHIELD WASHER SOLVENT LEVEL SWITCH REPLACEMENT (CHEVROLET)

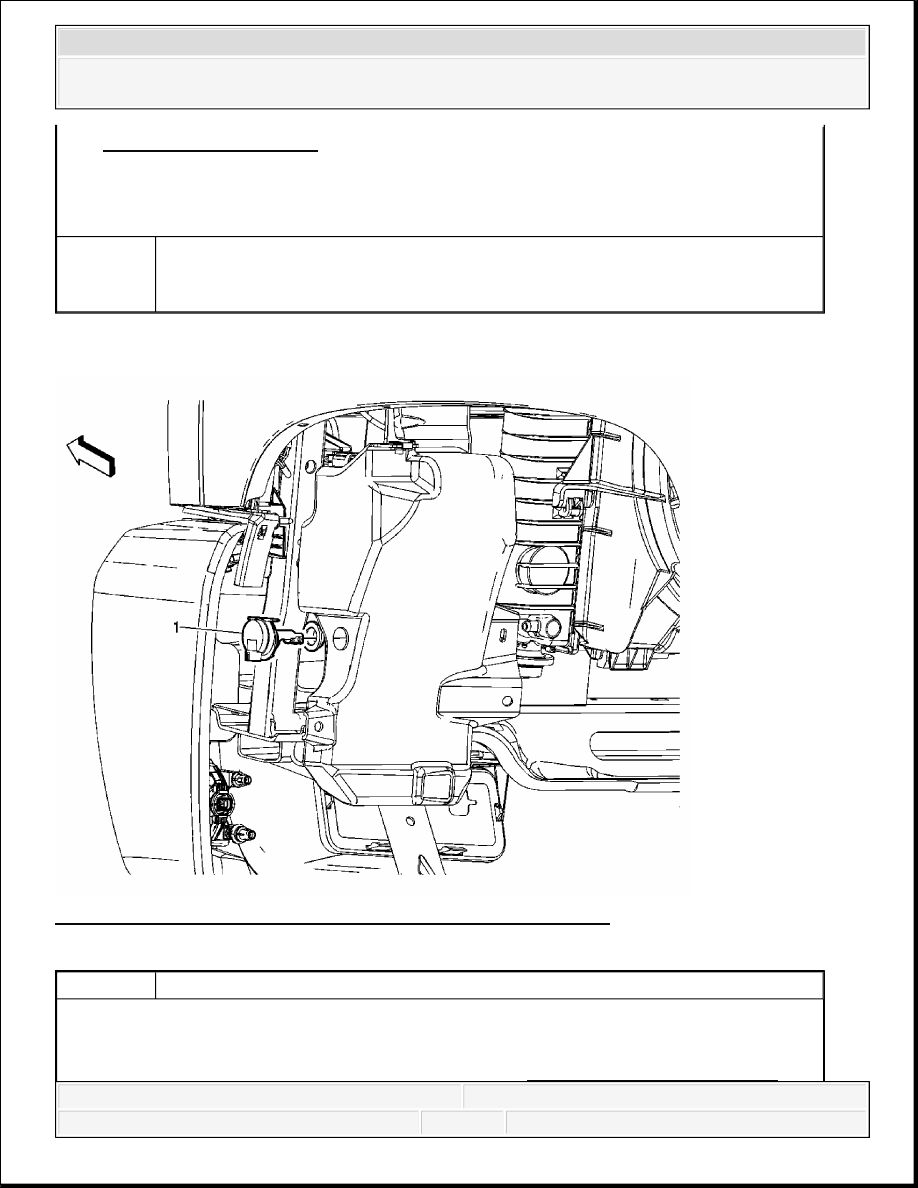

Fig. 15: Windshield Washer Solvent Level Switch (Chevrolet)
Courtesy of GENERAL MOTORS CORP.

Container Replacement.

2. Using two flat-bladed tools placed under the edges of the level indicator pry outward

to release the level sensor from the washer container.

3. Discard the level indicator grommet.

1

Windshield Washer Solvent Level Indicator
Tip: Ensure the square edge of the level indicator faces upward upon
installation.

Callout

Component Name

Preliminary Procedures

1. Remove the windshield washer container. Refer to Windshield Washer Solvent



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



WINDSHIELD WASHER SOLVENT HEATER REPLACEMENT

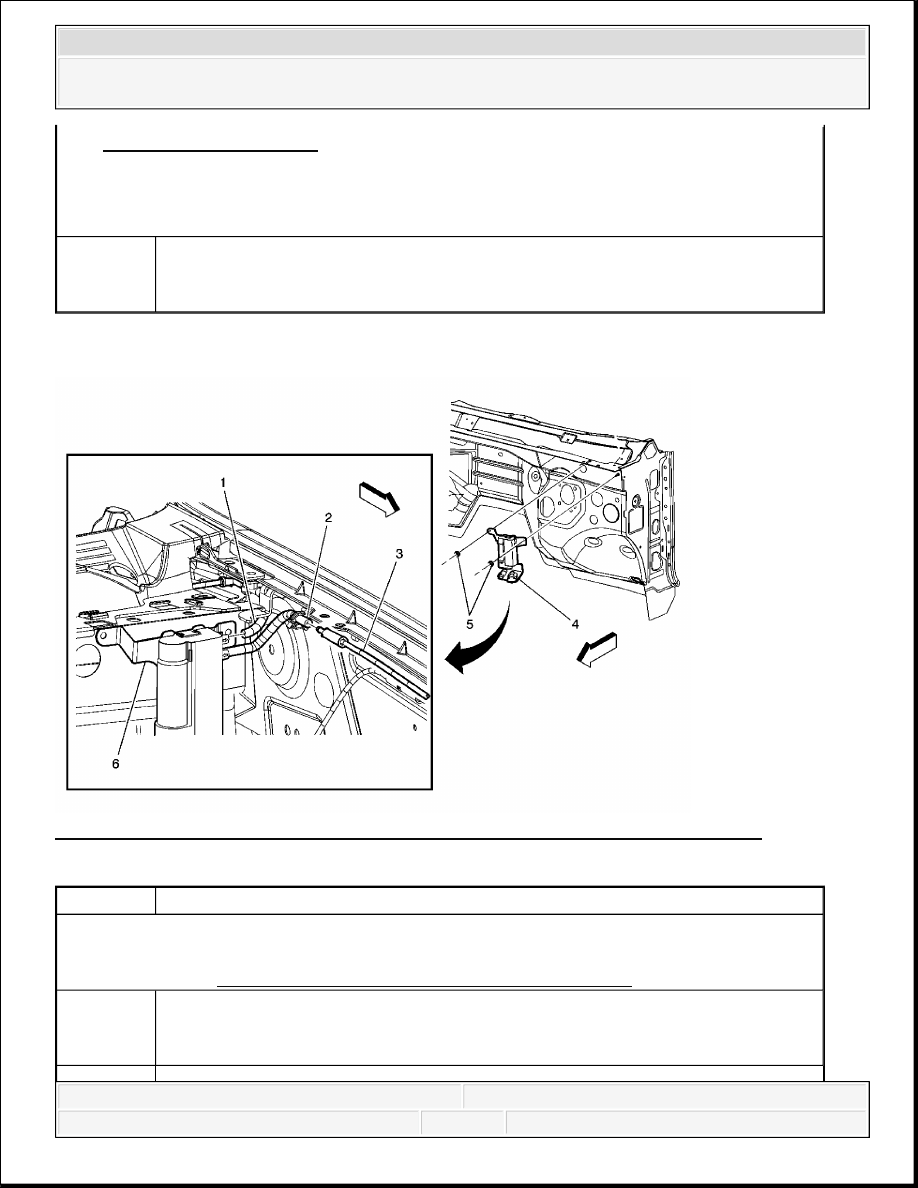

Fig. 16: View Of Windshield Washer Solvent Heater Assembly & Components
Courtesy of GENERAL MOTORS CORP.

Container Replacement.

2. Using two flat-bladed tools placed under the edges of the level indicator pry outward

to release the level sensor from the washer container.

3. Discard the level indicator grommet.

1

Windshield Washer Solvent Level Indicator
Tip: Ensure the square edge of the level indicator faces upward upon
installation.

Callout

Component Name

Preliminary Procedure:
Remove the front fender rear upper brace in order to access the washer solvent heater
assembly. Refer to Front Fender Rear Upper Brace Replacement .

1

Windshield Washer Nozzle Hose (Outlet)
Tip: Disconnect the air inlet panel hose from the outlet side of the heater
assembly.



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



AIR INLET GRILLE PANEL REPLACEMENT

2

Windshield Washer Pump Hose (Inlet)

3

Windshield Washer Pump Hose

4

Windshield Washer Solvent Heater Assembly Electrical Connectors (Qty: 2)
Tip: Disconnect the electrical connectors.

5

Windshield Washer Solvent Heater Assembly Nuts (Qty: 2)

Tighten: 9 N.m (80 lb in)

NOTE:

Refer to Fastener Notice .

6

Windshield Washer Solvent Heater Assembly

Procedure

1. Disconnect the electrical connectors after removing the heater from the

lower plenum panel studs.

2. Prime the heated washer fluid unit after installation.

3. Cycle the normal wash function until washer fluid sprays from the

windshield washer nozzles.

4. The normal wash function fills the heated washer unit with washer solvent

after replacement.

5. Activate the heated washer spray function and inspect for proper

operation.
