Component Testing

Heated Washer Fluid Switch

1. Ignition OFF, disconnect the harness connector at the instrument panel accessory switch

assembly.

2. Test for infinite resistance between the switch signal circuit terminal 7 and the ground

circuit terminal 3 with the switch in the open position.



If less than infinite, replace the accessory switch assembly.

3. Test for less than 3 ohms between the switch signal circuit terminal 7 and the ground circuit

terminal 3 with the switch in the closed position.



If greater than 3 ohms, replace the accessory switch assembly.

Repair Procedures

Perform the Diagnostic Repair Verification after completing the diagnostic procedure.

Accessory Switch Replacement (with RPO SLT) or Accessory Switch Replacement
(without RPO SLT)

Windshield Washer Solvent Heater Replacement

MOISTURE SENSING FEATURE INOPERATIVE

Diagnostic Instructions

Perform the Diagnostic System Check - Vehicle prior to using this diagnostic procedure.

Review Strategy Based Diagnosis for an overview of the diagnostic approach.

Diagnostic Procedure Instructions provides an overview of each diagnostic category.

Diagnostic Fault Information

Circuit

Short to

Ground

Open/High

Resistance

Short to

Voltage

Signal

Performance

Ignition Voltage

1

1

-

-

Outside Moisture Sensor
Signal 1

1

1

1

-

Outside Moisture Sensor
Signal 2

1

1

1

-

Ground

-

1

-

-



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Circuit/System Description

Ignition voltage is supplied to the outside moisture sensor from the body control module (BCM).
Whenever the ignition is in the run or accessory positions, the BCM sends the wiper/washer
switch status using a pulse width modulated (PWM) signal through the outside moisture sensor
signal 1 circuit to the outside moisture sensor. When a wipe cycle is needed, the moisture sensor
sends a PWM voltage signal through the moisture sensor signal 2 circuit back to the BCM
requesting the wiper operation.

The outside moisture sensor uses the moisture sensor signal 2 circuit to command wiper motor
wipe cycles and to confirm the moisture sensor signal 1 is being received. If at anytime a fault
occurs between the outside moisture sensor and BCM, the BCM will use the inputs from the
windshield wiper/washer switch in the delay positions to operate the wiper motor at continuous
variable delay intervals.

Reference Information

Schematic Reference

Wiper/Washer Schematics

Connector End View Reference

Component Connector End Views

Description and Operation

Wiper/Washer System Description and Operation

Electrical Information Reference

Circuit Testing

Connector Repairs

Testing for Intermittent Conditions and Poor Connections

Wiring Repairs

Scan Tool Reference

Control Module References for scan tool information

1. Moisture sensing feature is inoperative



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Circuit/System Verification

Ignition ON, wiper switch in the low position. The windshield wipers should operate at low
speed. If the windshield wipers do not operate, refer to Windshield Wiper System
Malfunction.

Circuit/System Testing

1. Ignition OFF, disconnect the harness connector at the outside moisture sensor.

2. Test for less than 5.0 ohms between the ground circuit terminal 3 and ground.



If greater than the specified range, test the ground circuit for an open/high resistance.

3. Ignition ON, verify that a test lamp illuminates between ignition circuit terminal 4 and

ground.



If the test does not illuminate, test the ignition circuit for a short to ground or an
open/high resistance. If the circuit tests normal, replace the BCM.

4. Ignition OFF, connect the harness connector at the outside moisture sensor.

5. Disconnect the X4 harness connector at the BCM.

6. Ignition ON, test for 8-10 volts between the signal circuit terminal 18 and ground.



If greater than the specified range, test the signal circuit for a short to voltage. If the
circuit tests normal, replace the outside moisture sensor.



If less than the specified range, test the signal circuit for a short to ground or an
open/high resistance. If the circuit tests normal, replace the outside moisture sensor.

7. Ignition ON, test for 4-8.5 volts between the signal circuit terminal 14 and ground.



If greater than the specified range, test the signal circuit for a short to voltage. If the
circuit tests normal, replace the outside moisture sensor.



If less than the specified range, test the signal circuit for a short to ground or an
open/high resistance. If the circuit tests normal, replace the outside moisture sensor.

8. If all circuits test normal, replace the BCM.

Repair Procedures

Perform the Diagnostic Repair Verification after completing the diagnostic procedure.

Windshield Outside Moisture Sensor Replacement

Control Module References for BCM replacement, setup, and programming

WIPER BLADE ELEMENT CHECK



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



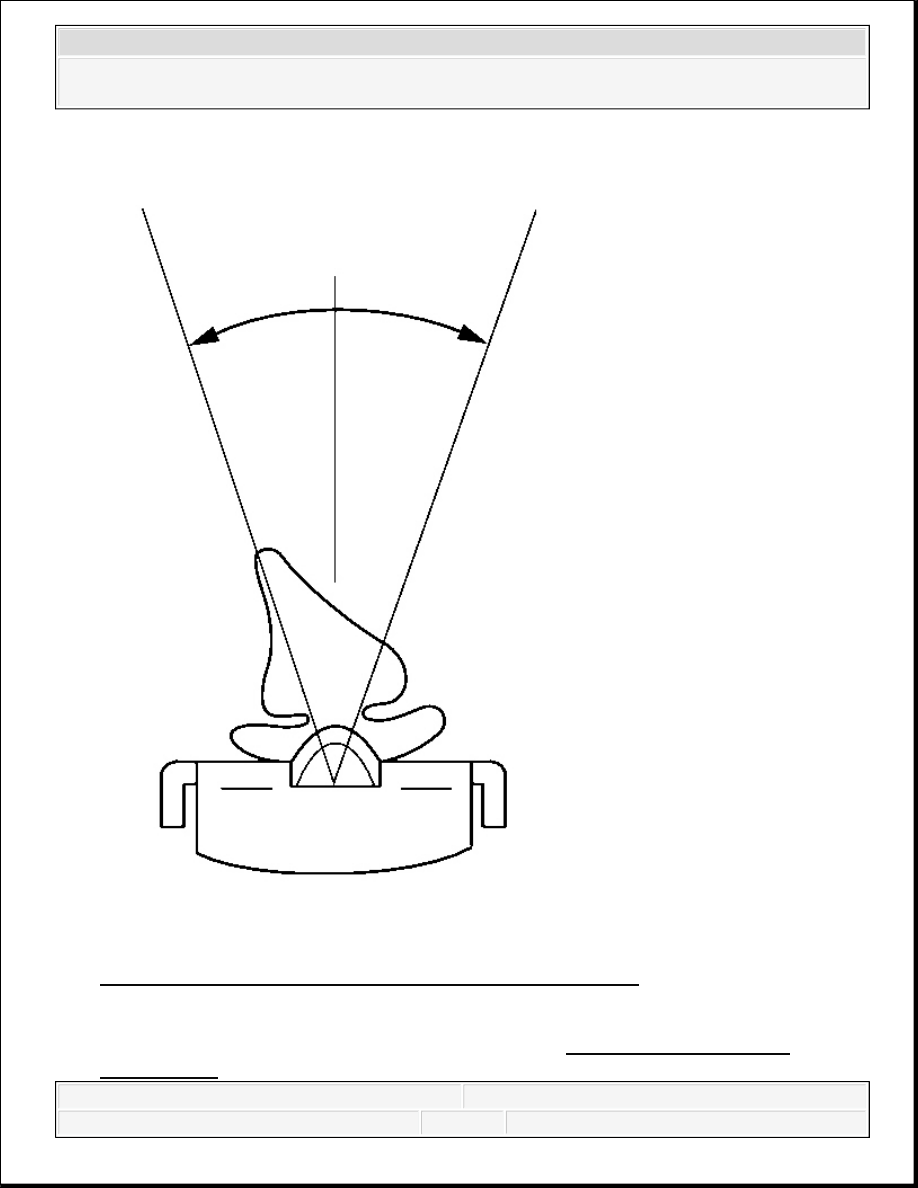

Fig. 5: Measuring Wiper Blade Element Centerline Contact
Courtesy of GENERAL MOTORS CORP.

1. Remove the wiper blades from the wiper arms. Refer to Windshield Wiper Blade

Replacement.
