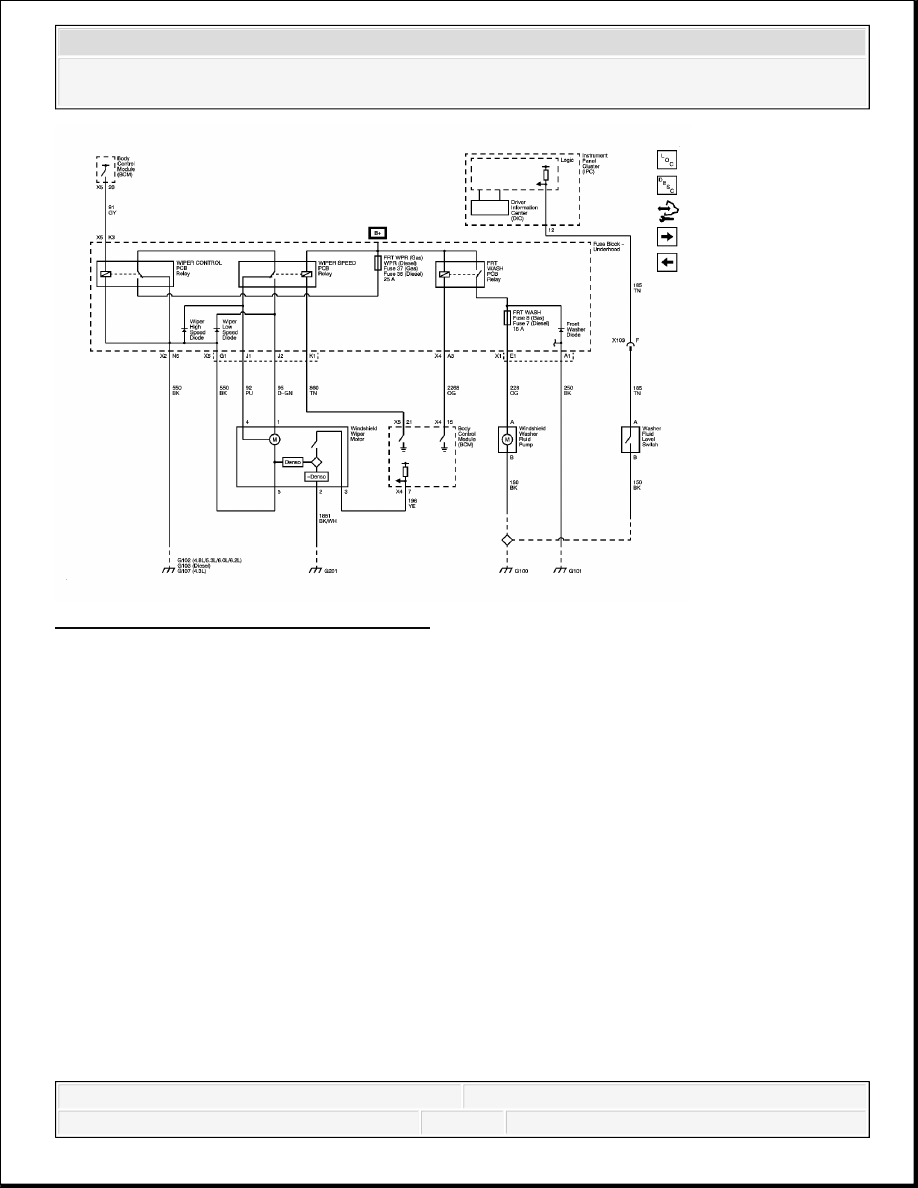

Fig. 2: Wiper and Washer Motor Control
Courtesy of GENERAL MOTORS CORP.



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Fig. 3: Outside Moisture Sensor (CE1)
Courtesy of GENERAL MOTORS CORP.



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Fig. 4: Heated Washers (XA7)
Courtesy of GENERAL MOTORS CORP.

DIAGNOSTIC INFORMATION AND PROCEDURES

DIAGNOSTIC CODE INDEX

DIAGNOSTIC CODE INDEX

DIAGNOSTIC STARTING POINT - WIPER/WASHER SYSTEMS

Begin the wiper washer system diagnosis with Diagnostic System Check - Vehicle . The
Diagnostic System Check will provide the following information:

The identification of the control modules which command the system

DTC

Description

DTC B3715

B3715 02: Front Wiper Relay Drive Circuit Short to Ground

DTC B3873

B3873 00: Front Washer Relay Circuit

DTC B3875

B3875 00: Wiper High Speed Relay Circuit

DTC B3922

B3922 00: Front Wiper Function Select Circuit



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



The identification of any stored diagnostic trouble codes (DTCs) and their status

The use of the Diagnostic System Check will identify the correct procedure for diagnosing the
system and where the procedure is located.

DTC B3715

Diagnostic Instructions

Perform the Diagnostic System Check - Vehicle prior to using this diagnostic procedure.

Review Strategy Based Diagnosis for an overview of the diagnostic approach.

Diagnostic Procedure Instructions provides an overview of each diagnostic category.

DTC Descriptor

DTC B3715 02

Front Wiper Relay Drive Circuit Short to Ground

Diagnostic Fault Information

Circuit

Short to

Ground

Open/High

Resistance

Short to

Voltage

Signal

Performance

WIPER SPEED Relay B+

1, 2

1, 2

-

-

Windshield Wiper Switch
Signal

B3922 00

1

1

-

Windshield Wiper Switch
High Signal

4

2

2

-

Windshield Wiper Motor Park
Switch Signal

3

3

-

-

WIPER CONTROL Relay
Control

B3715 02

1

4

-

WIPER SPEED Relay Control

4

2

B3875 00

-

Windshield Wiper Motor High
Speed Control

2

2

4

-

Windshield Wiper Motor Low
Speed Control

1

1

4

-

Windshield Wiper Switch Low
Reference

-

1, 2

1, 2

-
