Chevrolet Silverado / GMC Sierra. Service manual - part 2942

HIGH/LOW PLANETARY CARRIER CLEANING AND INSPECTION

Replace any components if damage is found in this procedure. The sprockets must be
replaced as a pair.

Clean all components in cleaning solvent and air dry.

1

Transfer Case Front Output Shaft Drive Sprocket
Bearing Assembly
Tip: Replace the bearings if roughness, brinelling, or
pitting is detected. Refer to Front Output Shaft
Drive Sprocket Bearing Replacement .

2

Transfer Case Front Output Shaft Drive Sprocket
Bearing Bore
Tip: If the bearing is removed, inspect for excessive
wear, damage, or if the bearing has spun in the bore.

3

Transfer Case Four Wheel Drive Clutch Housing
Engagement Teeth
Tip: Inspect the engagement teeth for chips or
excessive wear.

4

Transfer Case Front Output Shaft Drive Sprocket
Tip:

Inspect for chipped teeth, excessively worn
gear surfaces, and debris embedded in the root
of the teeth.

Witness marks at the location of the chain is
normal.

5

Transfer Case Front Output Shaft Driven Sprocket
Tip:

Inspect for chipped teeth, excessively worn
gear surfaces, and debris embedded in the root
of the teeth.

Witness marks at the location of the chain is
normal.

6

Transfer Case Front Output Shaft Drive Chain
Assembly
Tip: Inspect for loose link pins, binding or stiff links,
debris embedded in the links, or worn teeth surfaces.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



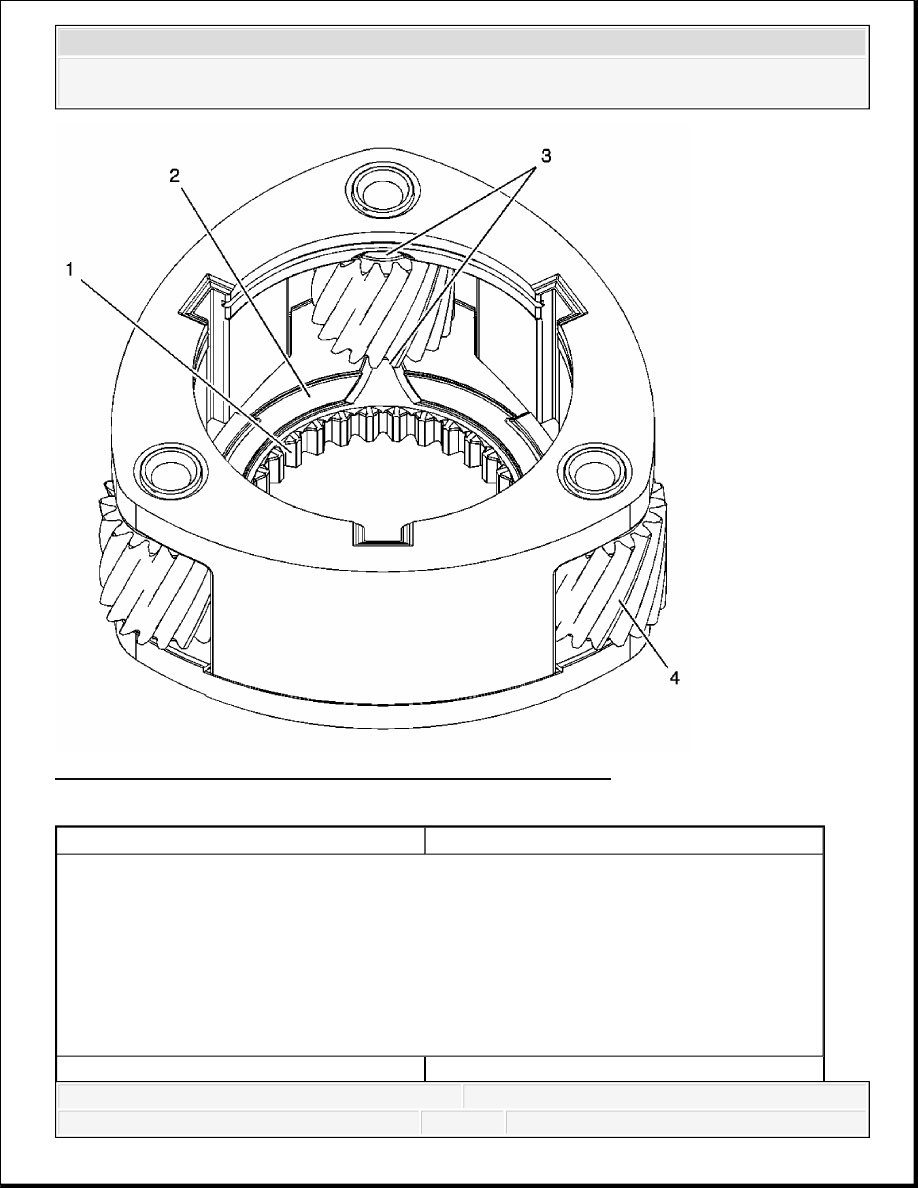

Fig. 36: High/Low Planetary Carrier Cleaning and Inspection
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure

Inspect all components or sub-components and perform any repair procedure
necessary to fix the damage. If the damage cannot be repaired, replace the component
or sub-component as indicated.

Clean all components in cleaning solvent and air dry. Do not spin the planetary gears
with compressed air.

The high/low planetary carrier is only serviced as an assembly.

Transfer Case High/Low Clutch Engagement



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



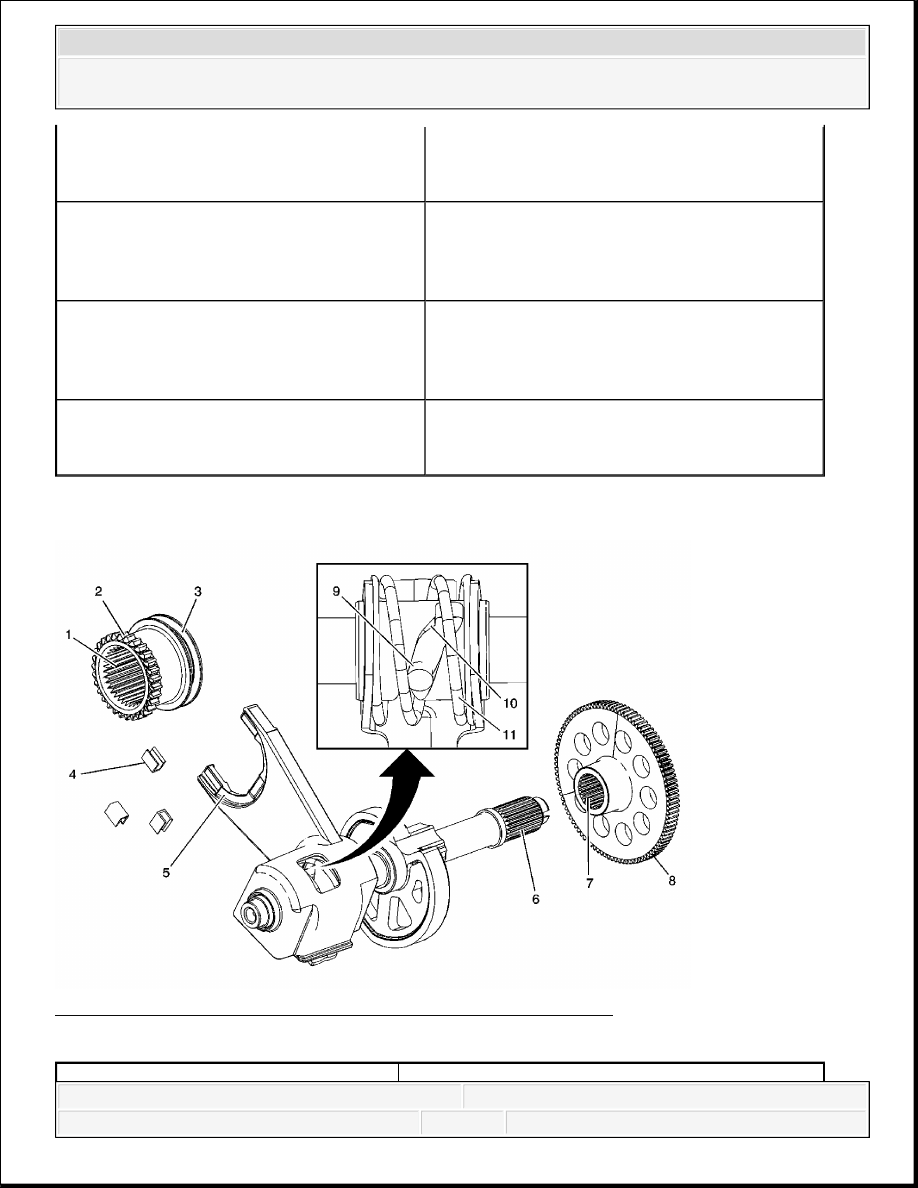

HIGH/LOW SHIFT COMPONENTS CLEANING AND INSPECTION

Fig. 37: High/Low Shift Components Cleaning and Inspection
Courtesy of GENERAL MOTORS CORP.

1

Teeth
Tip: Inspect the engagement teeth for chips or
excessive wear.

2

Transfer Case Planetary Carrier Sun Gear
Thrust Washer Surface
Tip: Inspect the thrust washer surface for
scoring or excessive wear.

3

Transfer Case High/Low Planetary Carrier
Pinion Gear Thrust Washer
Tip: Inspect for a thrust washer being on each
side of the planetary gears.

4

Transfer Case High/Low Planetary Pinion Gear
Tip: Inspect for broken, damaged, or debris
embedded in the root of the teeth.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Callout

Component Name

Preliminary Procedure

Inspect all components or sub-components and perform any repair procedure
necessary to fix the damage. If the damage cannot be repaired, replace the component
or sub-component as indicated.

Clean all components in cleaning solvent and air dry.

1

Transfer Case High/Low Clutch Inner Splines
Tip: Inspect the inner splines for excessive
looseness on the rear output shaft.

2

Transfer Case High/Low Clutch Teeth
Tip: Inspect the engagement teeth for chips or
excessive wear.

3

Transfer Case High/Low Shift Fork Collar
Tip: Inspect the shift fork collar for wear.

4

Transfer Case High/Low Shift Fork Pads
Tip: Inspect the pads for wear.

5

Transfer Case High/Low Shift Fork
Tip: Inspect for cracks, broken areas, or other
damage. The component must be replaced if
damage is found. Refer to High/Low Shift Fork
Replacement.

6

Transfer Case Control Actuator Shaft
Tip: Inspect the shaft splines for excessive wear.
The component must be replaced if damage is
found. Refer to High/Low Shift Fork
Replacement.

7

Transfer Case Actuator Shaft Gear Splines
Tip: Witness marks at the location of the splines is
normal.

8

Transfer Case Actuator Shaft Gear Teeth
Tip: Inspect for chipped teeth, excessively worn
gear surfaces, and debris embedded in the root of
the teeth.

9

Transfer Case High/Low Shift Fork Pin
Tip: Inspect the pin for wear. The component
must be replaced if damage is found. Refer to
High/Low Shift Fork Replacement.
