Front Output Shaft Assembly Removal

1

Transfer Case Input Shaft Seal

2

Transfer Case Input Shaft Bearing Outer Retaining
Ring

CAUTION:

Do not rotate the transfer case while the retaining ring
is removed. Rotating the transfer case while the
retaining ring is removed, may cause the input
shaft/planetary assembly to fall from the transfer case,
resulting in personal injury.

3

Transfer Case Input Shaft/Planetary Assembly

4

Transfer Case High/Low Planetary Carrier
Retaining Ring

5

Transfer Case High/Low Locking Plate

6

Transfer Case Planetary Carrier Sun Gear Thrust
Washer

7

Transfer Case Input Shaft

8

Transfer Case Input Shaft Pilot Bearing Assembly
Tip: Only remove the bearing if faulty. Refer to
Front Output Shaft and Input Shaft Cleaning
and Inspection.

9

Transfer Case Planetary Carrier Sun Gear Thrust
Washer

10

Transfer Case High/Low Planetary Carrier
Assembly

11

Transfer Case Input Shaft Inner Retaining Ring

12

Transfer Case Input Shaft Bearing Assembly



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



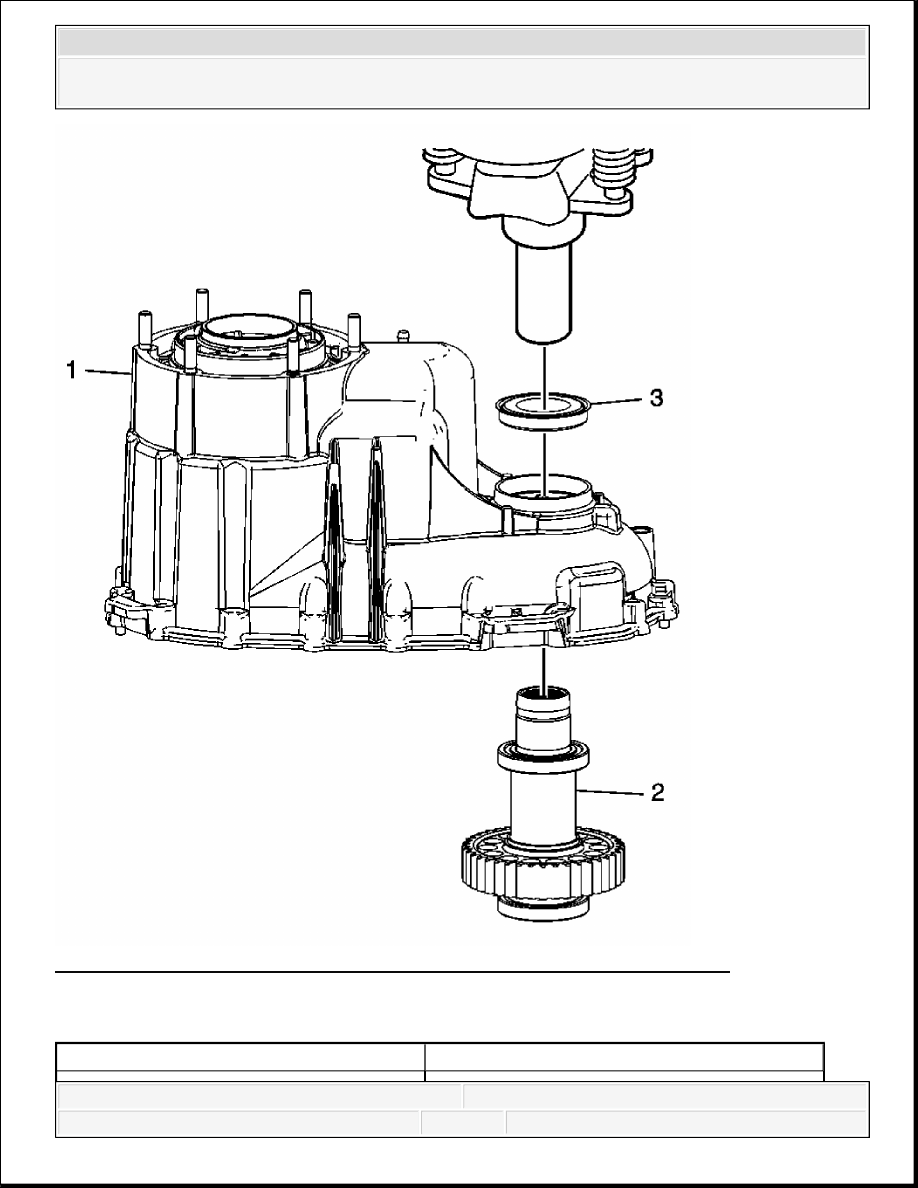

Fig. 29: View Of Transfer Case Front Half, Output Shaft Assembly & Seal
Courtesy of GENERAL MOTORS CORP.

Front Output Shaft Assembly Removal

Callout

Component Name



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



TRANSFER CASE FRONT HALF CLEANING AND INSPECTION

Fig. 30: Transfer Case Front Half Cleaning and Inspection
Courtesy of GENERAL MOTORS CORP.

1

Transfer Case Front Case Half
Tip: Place the front case half on an arbor
press.

2

Transfer Case Front Output Shaft Assembly
Tip: Press the front output shaft assembly from
the front case half using an arbor press or soft-
face hammer.

3

Transfer Case Front Output Shaft Seal

Callout

Component Name

Preliminary Procedure

NOTE:

Refer to Machined Surface Damage Notice .



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Inspect all components or sub-components and perform any repair procedure
necessary to fix the damage. If the damage cannot be repaired, replace the component
or sub-component as indicated.

Clean the front case half in cleaning solvent and air dry.

Remove any sealant from the sealing surface.

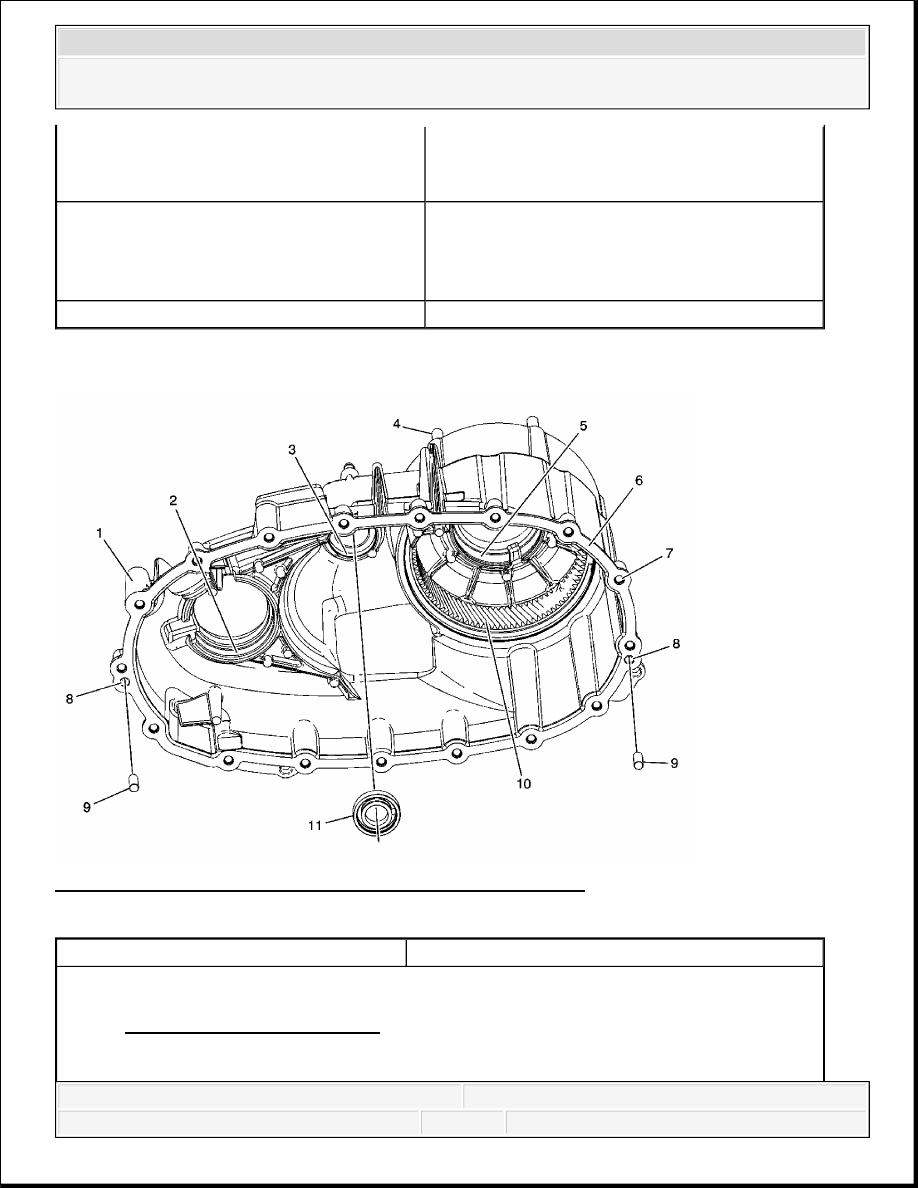

1

Transfer Case Front Half Assembly
Tip: Inspect for cracks, broken areas, or other
damage. The component must be replaced if
damage is found.

2

Transfer Case Front Output Shaft Front Bearing
Bore
Tip: Replace the front case half assembly if a
bearing has spun or if cracks are detected.

3

Transfer Case Four Wheel Drive Actuator Lever
Shaft Bearing Bore
Tip: Replace the front case half assembly if a
bearing has spun or if cracks are detected.

4

Transfer Case Studs (Qty: 6)
Tip: Replace any damaged studs

5

Transfer Case Input Shaft Bearing Bore
Tip: Replace the front case half assembly if a
bearing has spun or if cracks are detected.

6

Case Sealing Surface
Tip: Repair small scratches or nicks with a soft
stone.

7

Transfer Case Thread Bolt Holes
Tip: Repair any damaged threads.

8

Transfer Case Locating Pin Holes
Tip: Replace the front case half assembly if the
locating pin holes are out of round or damaged.

9

Transfer Case Locating pins (Qty: 2)
Tip: Repair or replace loose, missing, or
damaged locating pins.

10

Transfer Case High/Low Internal Gear
Tip: Replace the front case half assembly if the
gear is loose in the case, or if the gear teeth are
chipped or embedded with debris.
