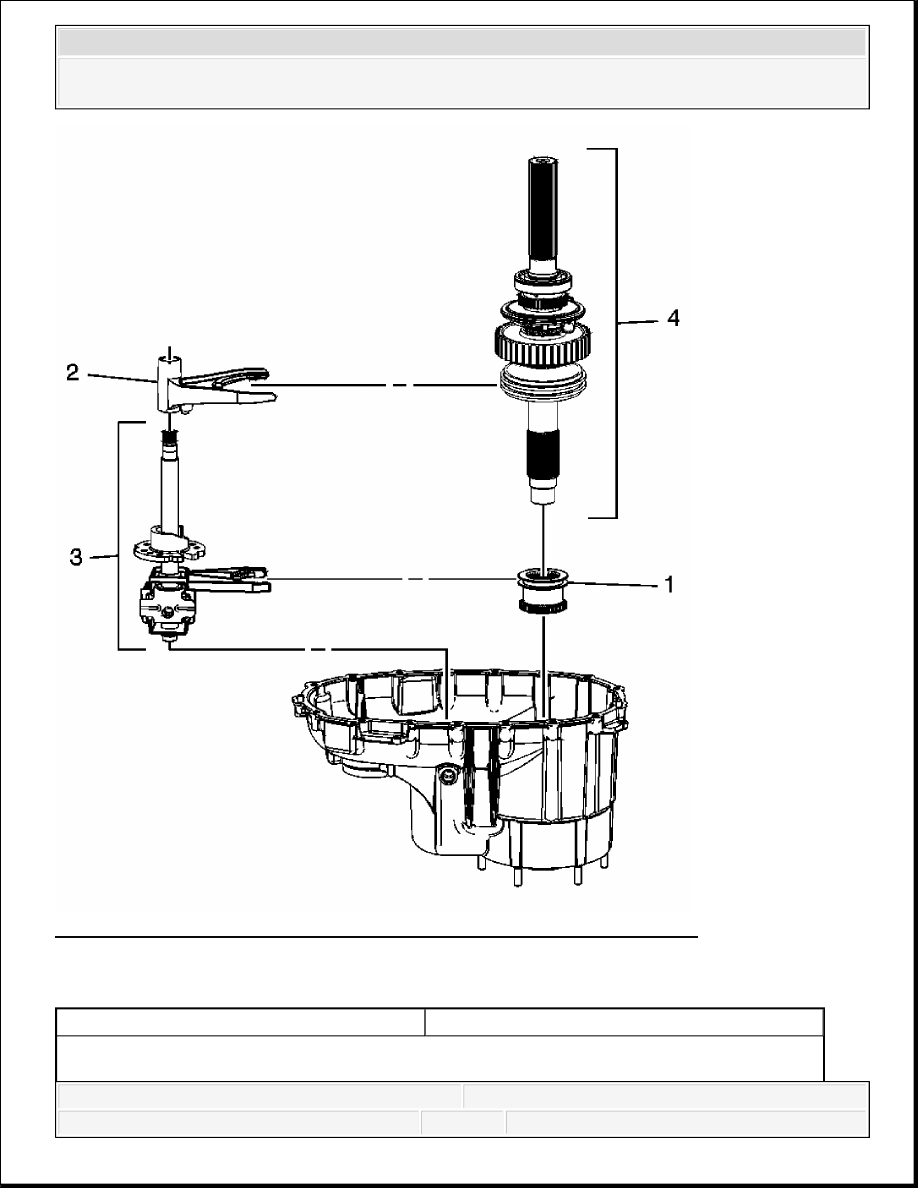

Fig. 46: View Of Shift Fork Assemblies & Rear Output Shaft Assembly
Courtesy of GENERAL MOTORS CORP.

Shift Fork Assemblies and Rear Output Shaft Assembly Installation

Callout

Component Name

Tip:



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Front Output Shaft Assembly, Drive Chain, and Oil Pump Suction Pipe Installation

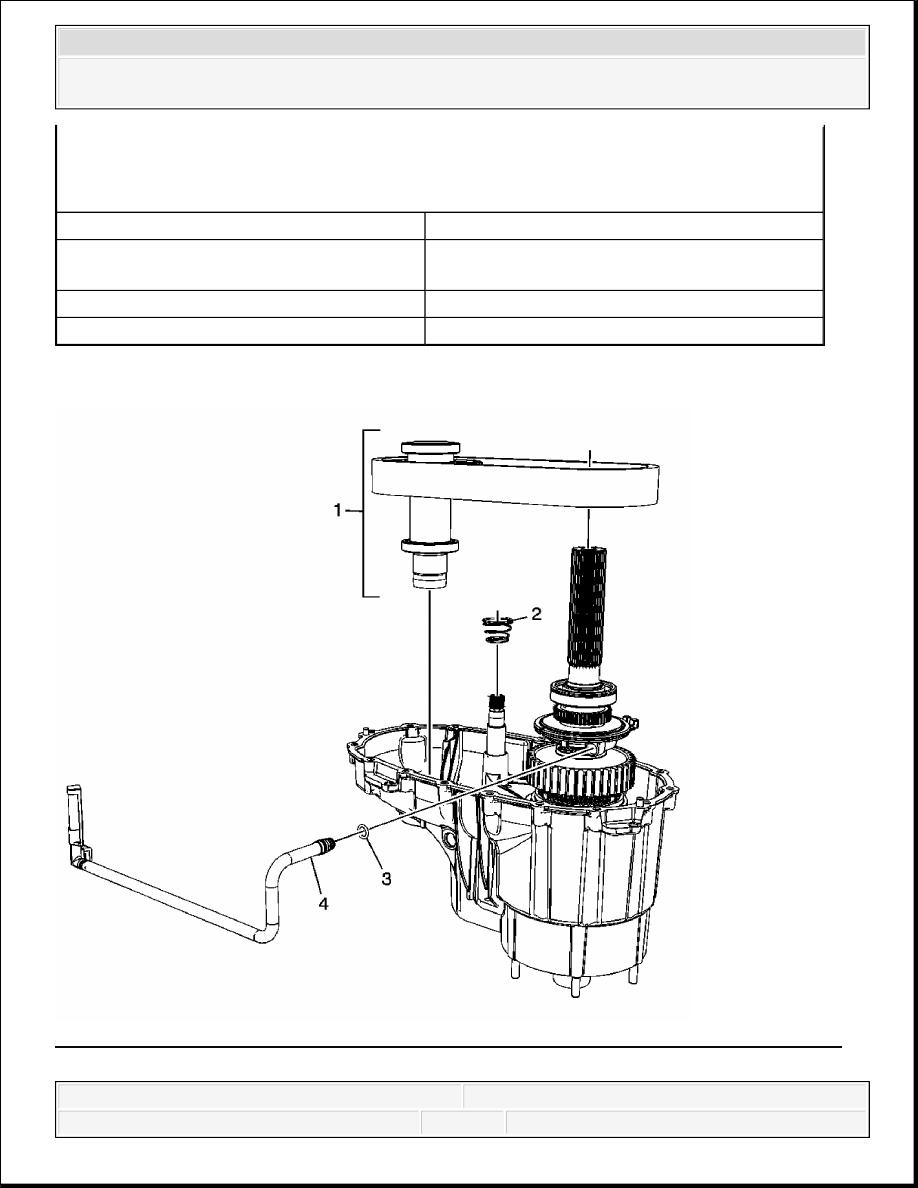

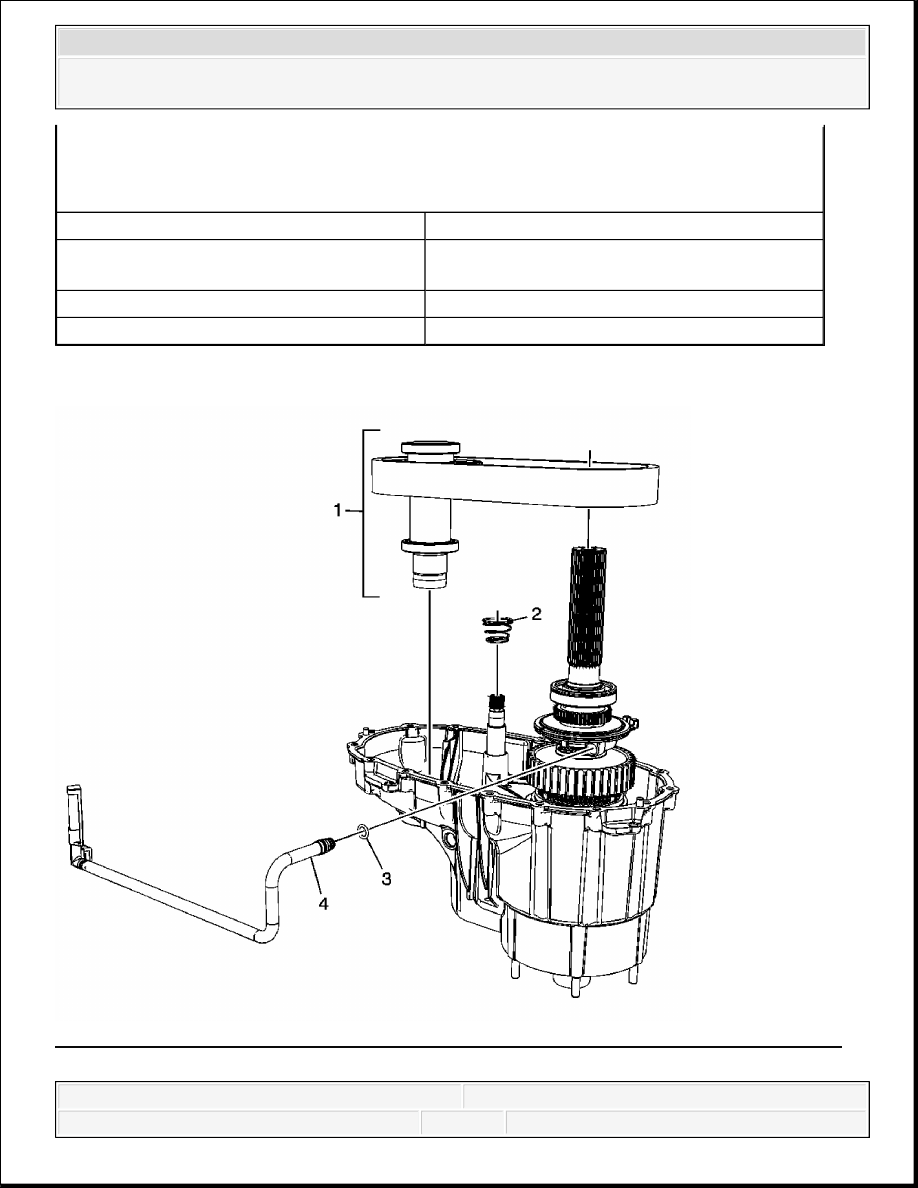

Fig. 47: View Of Front Output Shaft Assembly, Drive Chain, & Oil Pump Suction Pipe
Courtesy of GENERAL MOTORS CORP.

Load all 4 components simultaneously.

The two/four wheel drive actuator cam profile will be aligned with the shift detent
plunger bore when fully installed.

1

Transfer Case High/Low Clutch

2

Transfer Case Two/Four Wheel Drive Shift
Fork Assembly

3

Transfer Case High/Low Shift Fork Assembly

4

Transfer Case Rear Output Shaft Assembly



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Front Output Shaft Assembly, Drive Chain, and Oil Pump Suction Pipe Installation

Transfer Case Rear Case Half Installation

Callout

Component Name

1

Transfer Case Front Output Shaft Assembly, Transfer
Case Front Output Shaft Drive Chain Assembly
Tip:

Install the chain with the darkened links facing
up.

Install the front output shaft assembly into the
front case half while engaging the chain with the
drive sprocket.

2

Transfer Case Shift Fork Spring

3

Transfer Case Oil Pump Suction Pipe Seal
Tip:

Use a NEW seal.

Lubricate the seal to ease installation.

Install the seal to the pipe prior to inserting the
pipe into the pump.

4

Transfer Case Oil Pump Suction Pipe



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



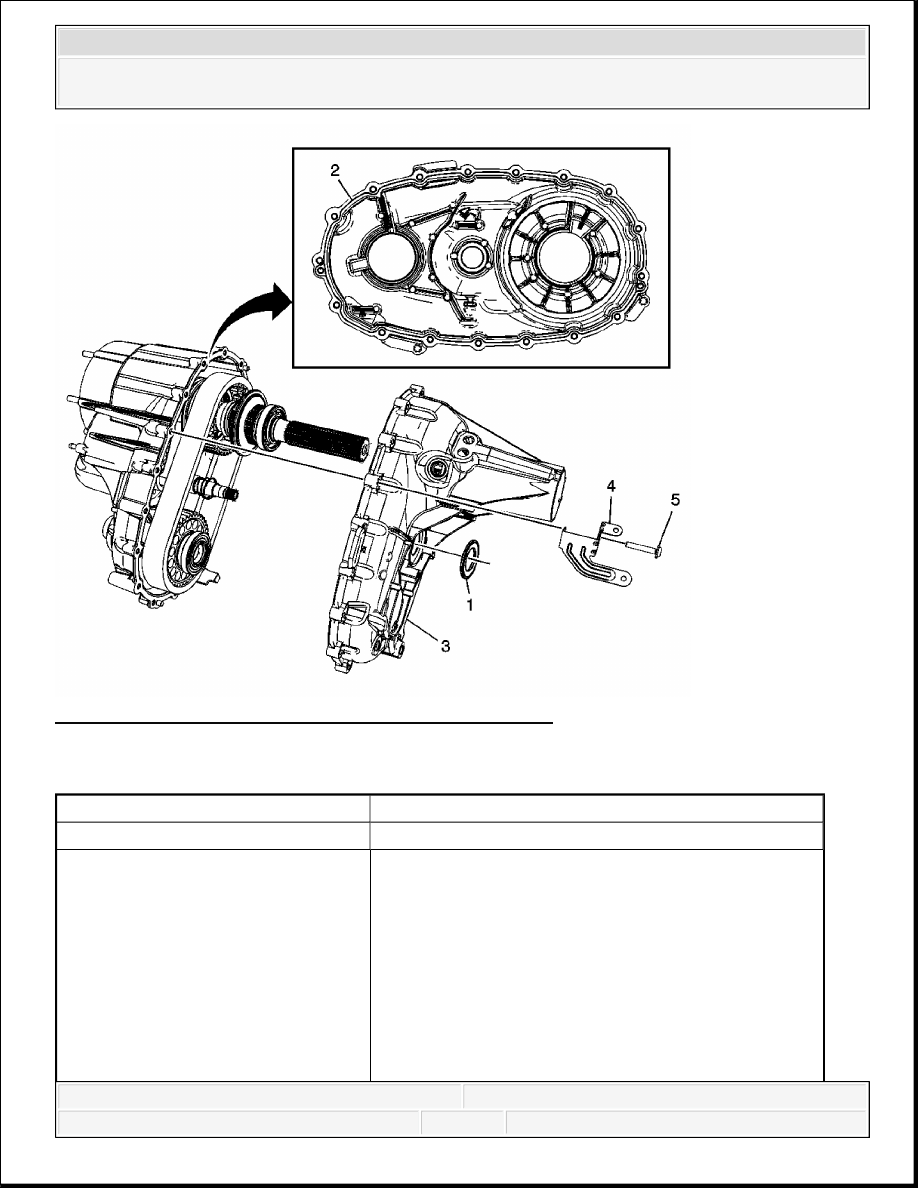

Fig. 48: View Of Transfer Case Seals, Brackets & Bolts
Courtesy of GENERAL MOTORS CORP.

Transfer Case Rear Case Half Installation

Callout

Component Name

1

Transfer Case Two/Four Wheel Drive Actuator Seal

2

Sealer GM P/N 12345739 (Canadian P/N 10953541)
or Equivalent



NOTE:

Apply the proper amount of sealant to the flange when
assembling the transfer case. Excessive amounts of
sealant can plug the oil pump screen, resulting in internal
component failure.
