Chevrolet Silverado / GMC Sierra. Service manual - part 2865

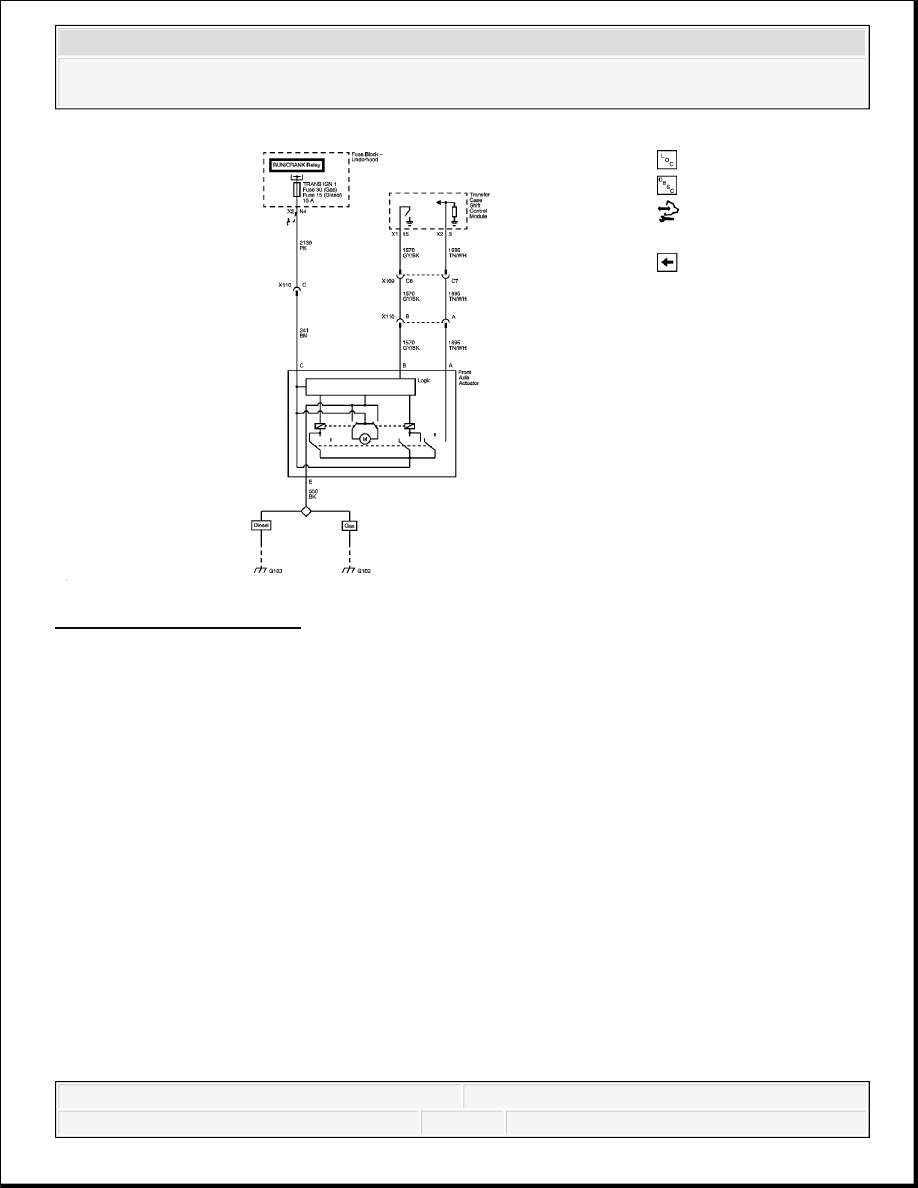

Fig. 3: Front Axle Controls
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

TRANSFER CASE DISASSEMBLED VIEW



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



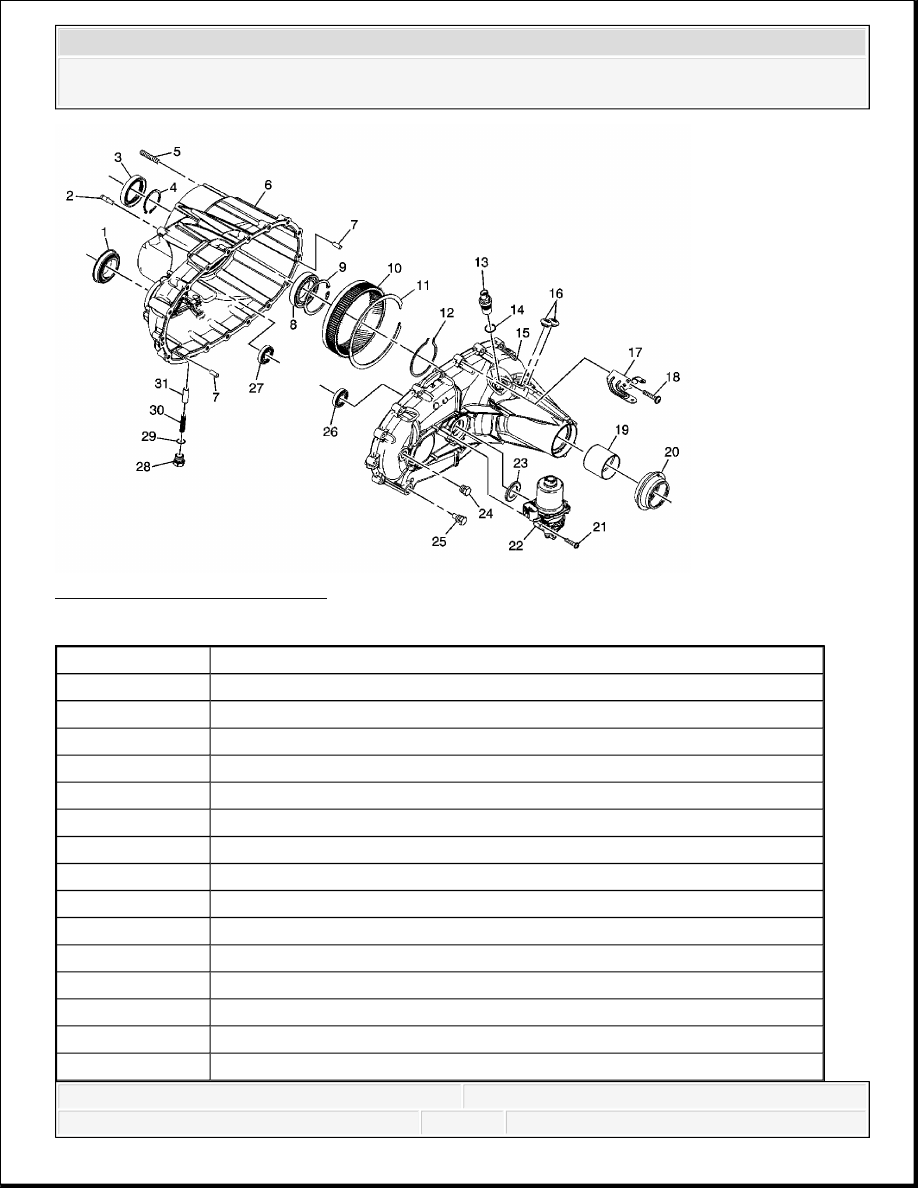

Fig. 4: Case Half Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Transfer Case Front Output Shaft Seal

2

Transfer Case Vent

3

Transfer Case Input Shaft Seal

4

Transfer Case Input Shaft Bearing Outer Retaining Ring

5

Transfer Case Stud

6

Transfer Case Front Half

7

Transfer Case Half Locating Pin

7

Transfer Case Half Locating Pin

8

Transfer Case Input Shaft Bearing Assembly

9

Transfer Case Input Shaft Inner Retaining Ring

10

Transfer Case High/Low Internal Gear

11

Transfer Case High/Low Internal Gear Retaining Ring

12

Transfer Case Rear Output Shaft Rear Bearing Outer Retaining Ring

13

Vehicle Speed Sensor Assembly

14

Vehicle Speed Sensor - O-Ring - Seal



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



15

Transfer Case Rear Half

16

Transfer Case Access Hole Plug

17

Transfer Case - Harness - Bracket

18

Transfer Case Half Bolt/Screw

19

Transfer Case Rear Output Shaft Bushing

20

Transfer Case Rear Output Shaft Seal

21

Transfer Case Two/Four Wheel Drive Actuator Bolt/Screw

22

Transfer Case Two/Four Wheel Drive Actuator Assembly

23

Transfer Case Two/Four Wheel Drive Actuator Seal

24

Transfer Case Oil Fill Plug

25

Transfer Case Oil Drain Plug

26

Transfer Case Four Wheel Drive Actuator Lever Shaft Bearing Assembly

27

Transfer Case Four Wheel Drive Actuator Lever Shaft Bearing Assembly

28

Transfer Case Shift Detent Plunger Plug

29

Transfer Case Shift Detent Plunger Plug - O-Ring - Seal

30

Transfer Case Shift Detent Spring

31

Transfer Case Shift Detent Plunger



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



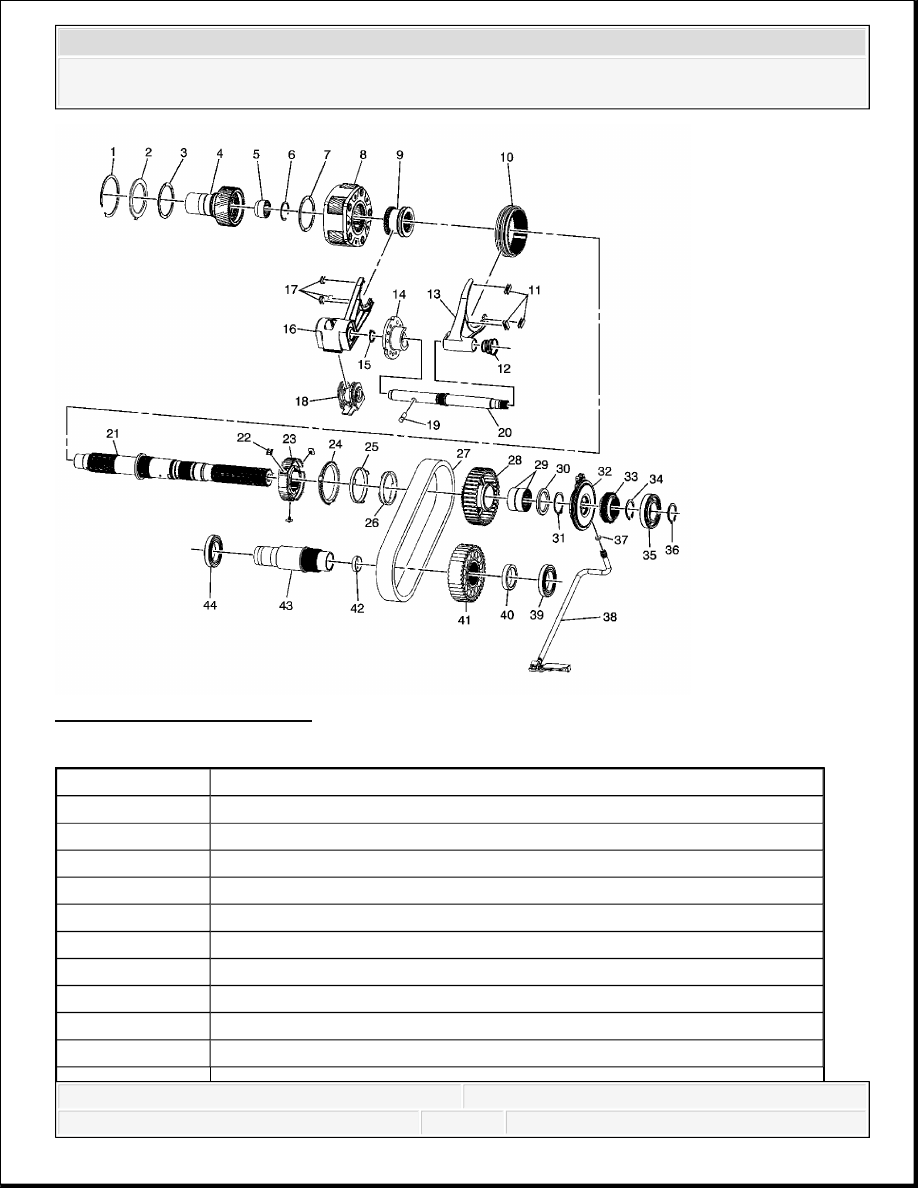

Fig. 5: Internal Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Transfer Case High/Low Planetary Carrier Retaining Ring

2

Transfer Case High/Low Locking Plate

3

Transfer Case Planetary Carrier Sun Gear Thrust Washer

4

Transfer Case Input Shaft

5

Transfer Case Input Shaft Pilot Bearing Assembly

6

Transfer Case Input Shaft Pilot Bearing Retaining Ring

7

Transfer Case Planetary Carrier Sun Gear Thrust Washer

8

Transfer Case High/Low Planetary Carrier Assembly

9

Transfer Case High/Low Clutch

10

Transfer Case Two/Four Wheel Drive Synchronizer Sleeve



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
