Rear Output Shaft Seal and Bushing Installation

3


Tip:

Ensure both sealing surfaces of the front and rear
case halves are free of dirt, oil, and cleaning
solvent.

Apply a 2 mm (0.078 in) bead of sealant to the
front case half.

Apply the proper amount of sealant to the flange when
assembling the transfer case. Excessive amounts of
sealant can plug the oil pump screen, resulting in internal
component failure.

4

Transfer Case Rear Case Half
Tip:

Ensure the transfer case rear output shaft outer
retaining ring is in place and aligned prior to
mating case halves.

Use snap ring pliers to open the transfer case
rear output shaft outer retaining ring for the
transfer case rear output shaft rear bearing
assembly.

Insert a rubber coated screwdriver into the speed
sensor hole and lift up on the reluctor wheel to
engage the retaining ring with the rear bearing
assembly.

5

Transfer Case Bracket

6

Transfer Case Bolts (Qty: 17)


Tip: Tighten the bolts by hand. Do not use an air gun.

Tighten: 25 N.m (18 lb ft)

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



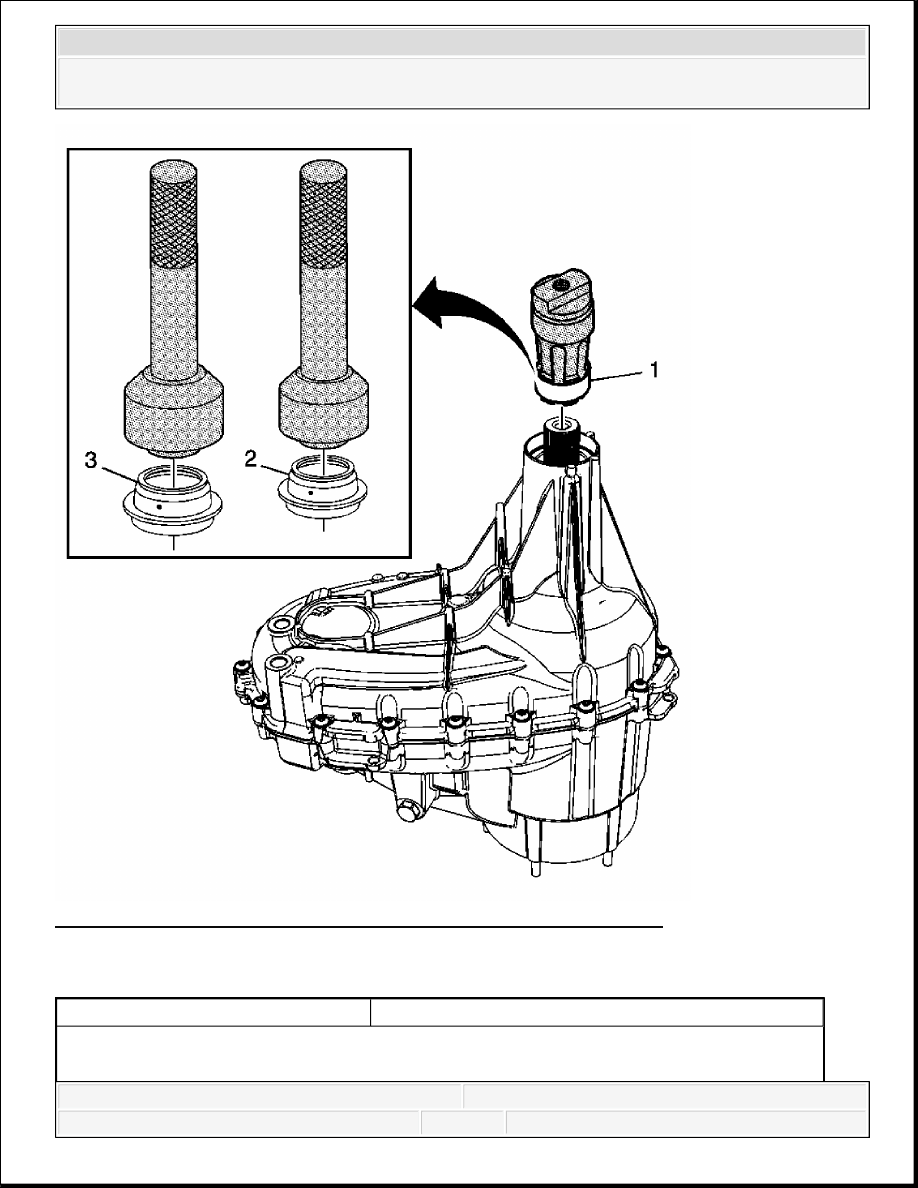

Fig. 48: View Of Rear Output Shaft Bushing, Seals & Special Tools
Courtesy of GENERAL MOTORS CORP.

Rear Output Shaft Seal and Bushing Installation

Callout

Component Name

Preliminary Procedures



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



1. Install the bushing on the finger section of the J 45380 .

2. Install the finger section to the main body of the J 45380 .

3. Position the bushing and tool to the rear case half.

4. Press the bushing until the tool bottoms on the rear case half.

1

Transfer Case Rear Output Shaft Bushing (Light
Duty)
Tip:

If the bushing was removed, a new bushing must
be installed.

Ensure the bushing is installed squarely into the
bushing bore.

Follow the steps above in the Preliminary
Procedures for use of the J 45380 .


Special Tools:
J 45380 Transfer Case Rear Bushing Remover and
Installer

2

Transfer Case Rear Output Shaft Seal (Light Duty)
Tip: Align the notch on the seal between the rear
output bearing retaining ring access holes. This will
position the weep hole down.

Special Tools

DT-48210 Seal Installer. See Special Tools.

J 8092 Driver Handle

3

Transfer Case Rear Output Shaft Seal (Heavy Duty
and Super Heavy Duty)
Tip: Align the notch on the seal between the rear
output bearing retaining ring access holes. This will
position the weep hole down.

Special Tools

DT-48021 Seal Installer

J 8092 Driver Handle



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



Access Hole Plugs, Fill and Drain Plug, Lever, Vent, Shift Control Switch, and Vehicle Speed Sensor Installation

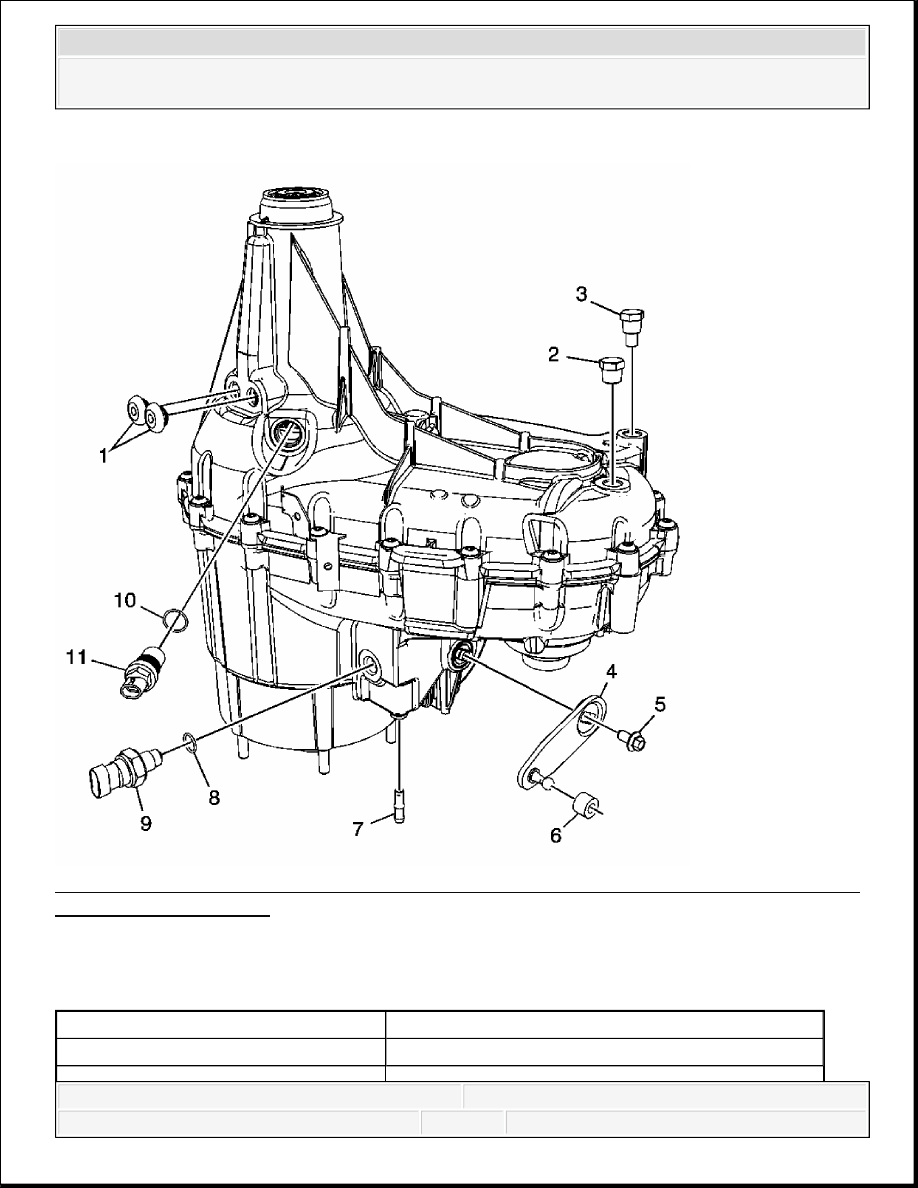

Fig. 49: View Of Access Hole Plugs, Fill & Drain Plug, Lever, Vent, Shift Control Switch,
& Vehicle Speed Sensor
Courtesy of GENERAL MOTORS CORP.

Access Hole Plugs, Fill and Drain Plug, Lever, Vent, Shift Control Switch, and Vehicle
Speed Sensor Installation

Callout

Component Name

1

Transfer Case Access Hole Plugs (Qty: 2)
