Chevrolet Silverado / GMC Sierra. Service manual - part 2816

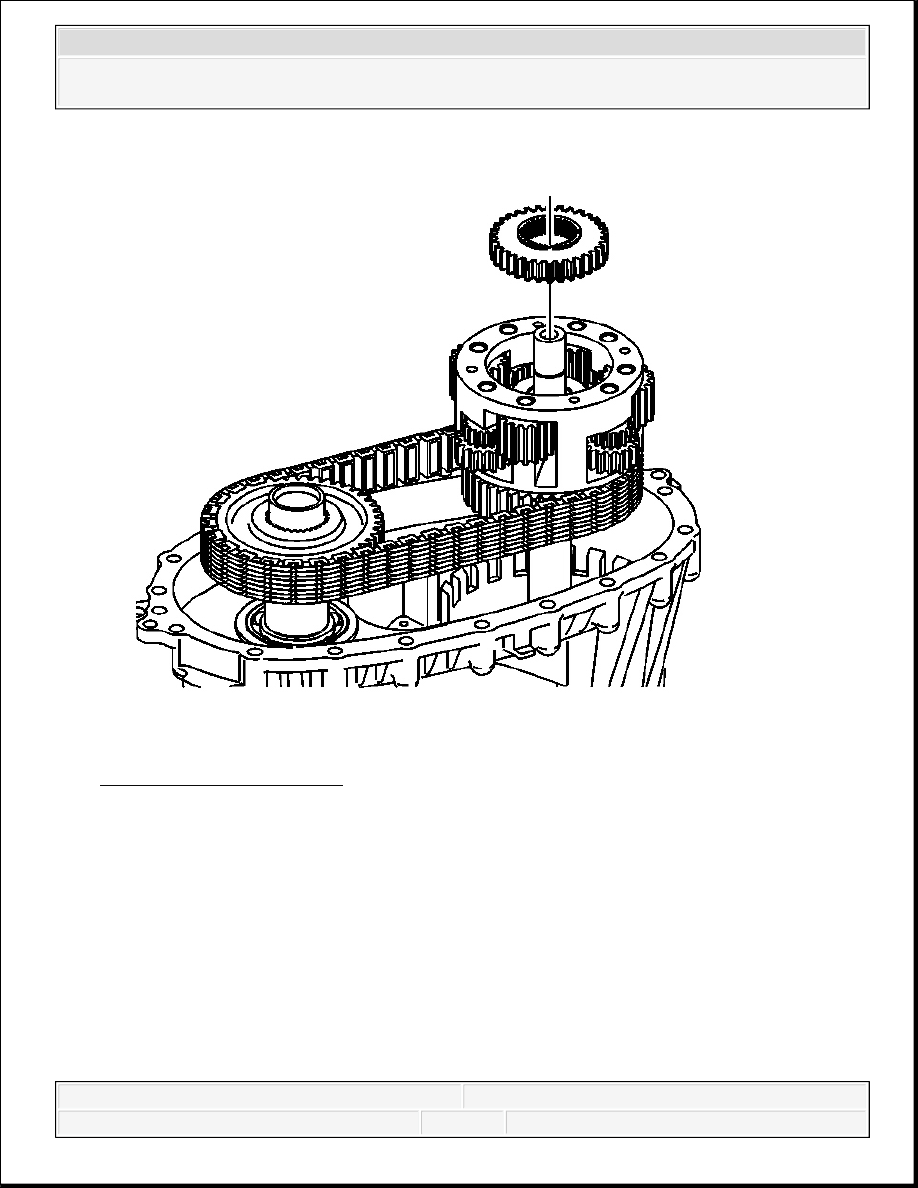

Fig. 37: Aligning Sun Gear
Courtesy of GENERAL MOTORS CORP.

16. Remove the rear sun gear.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



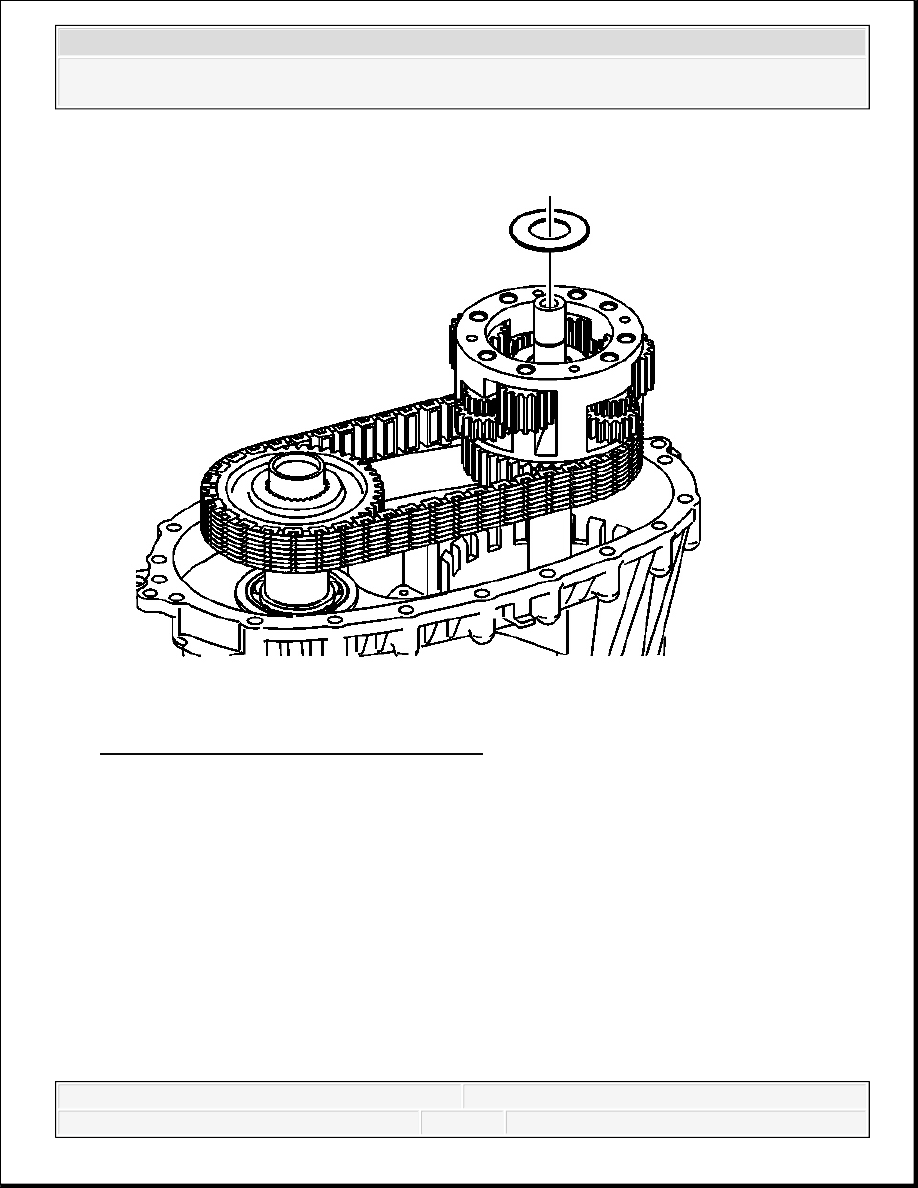

Fig. 38: View Of Sun Gear Thrust Washer
Courtesy of GENERAL MOTORS CORP.

17. Remove the sun gear thrust washer.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



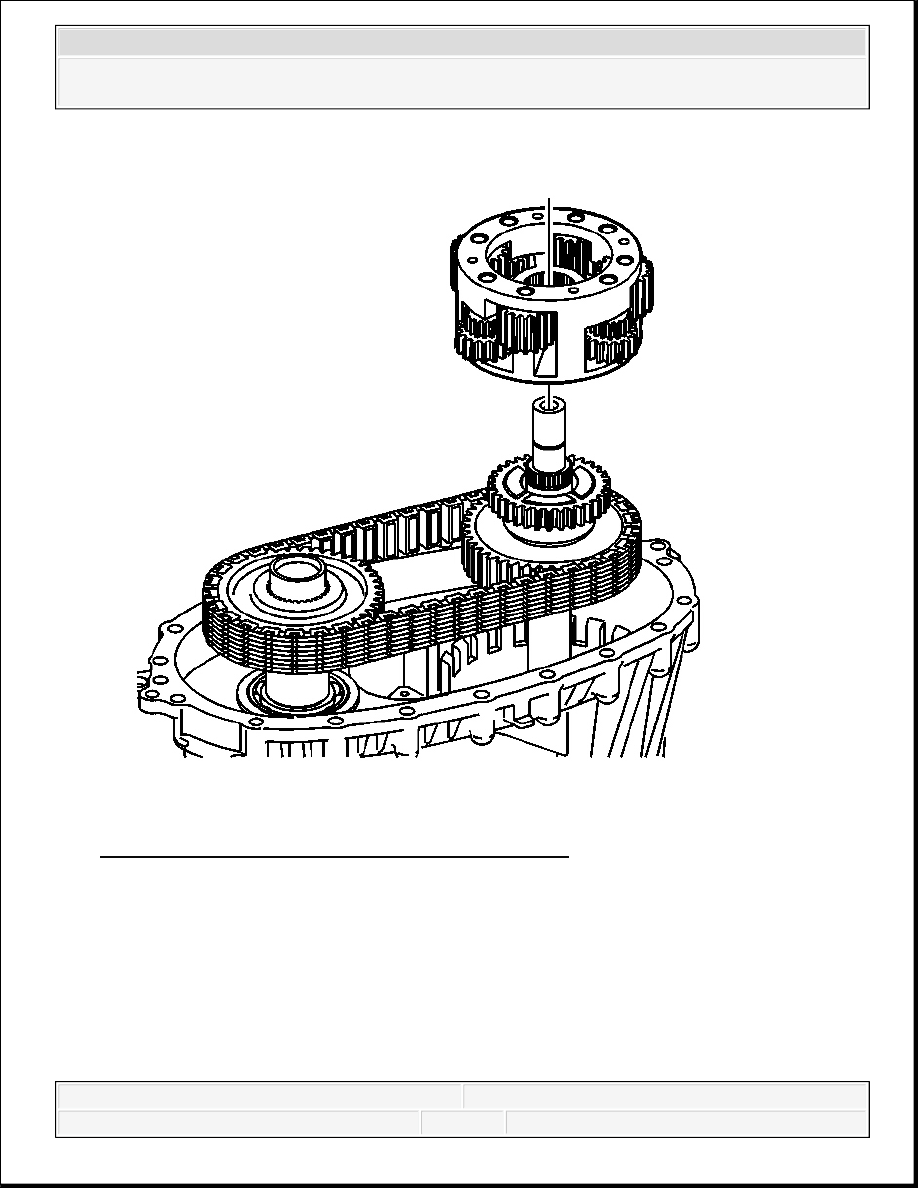

Fig. 39: Identifying Planetary Differential Assembly
Courtesy of GENERAL MOTORS CORP.

18. Remove the planetary differential assembly.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



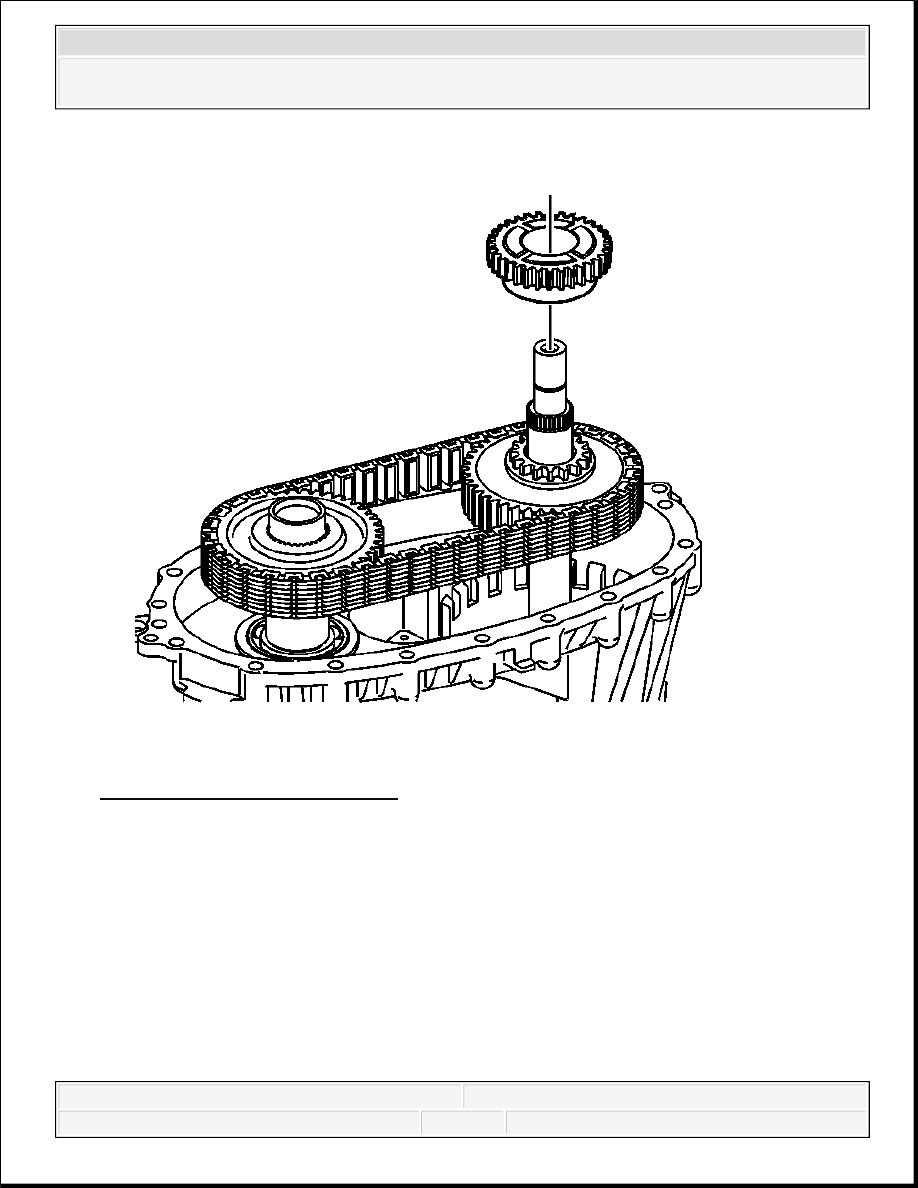

Fig. 40: View Of Front Sun Gear
Courtesy of GENERAL MOTORS CORP.

19. Remove the front sun gear.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
