Chevrolet Silverado / GMC Sierra. Service manual - part 2712

Fig. 12: View Of Power Steering Pump Rear Bracket & Bolts
Courtesy of GENERAL MOTORS CORP.

3. Remove the power steering pump rear bracket bolts (1).

4. Pull the power steering pump away from the accessory bracket to gain access to the pulley.



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Fig. 13: View Of Power Steering Pump Pulley Remover
Courtesy of GENERAL MOTORS CORP.

5. Use the J 25034-C to remove the power steering pump pulley. See Special Tools.

Installation Procedure



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

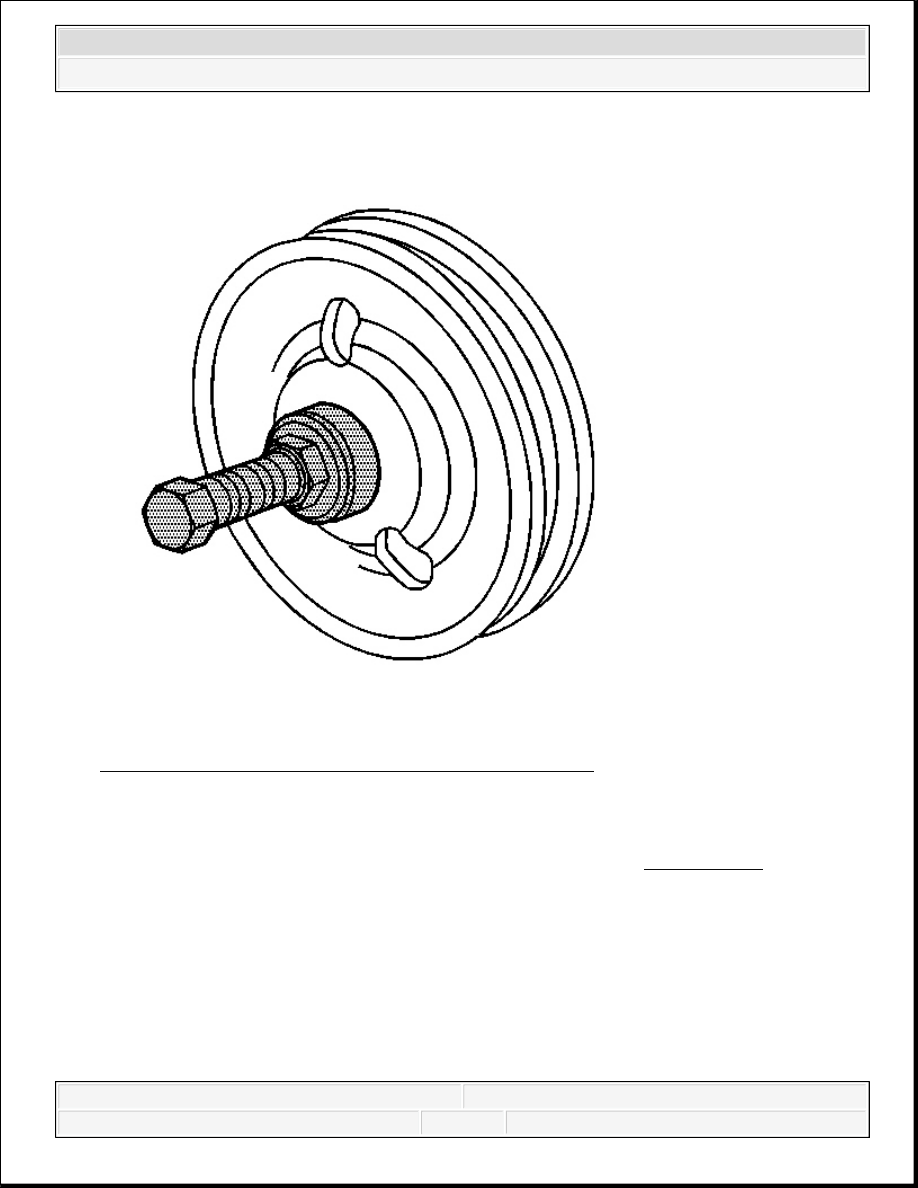

Fig. 14: View Of Power Steering Pump Pulley Installer
Courtesy of GENERAL MOTORS CORP.

1. Place the power steering pump pulley on the end of the power steering pump shaft.

2. Install the power steering pump pulley using the J 25033-C . See Special Tools.



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

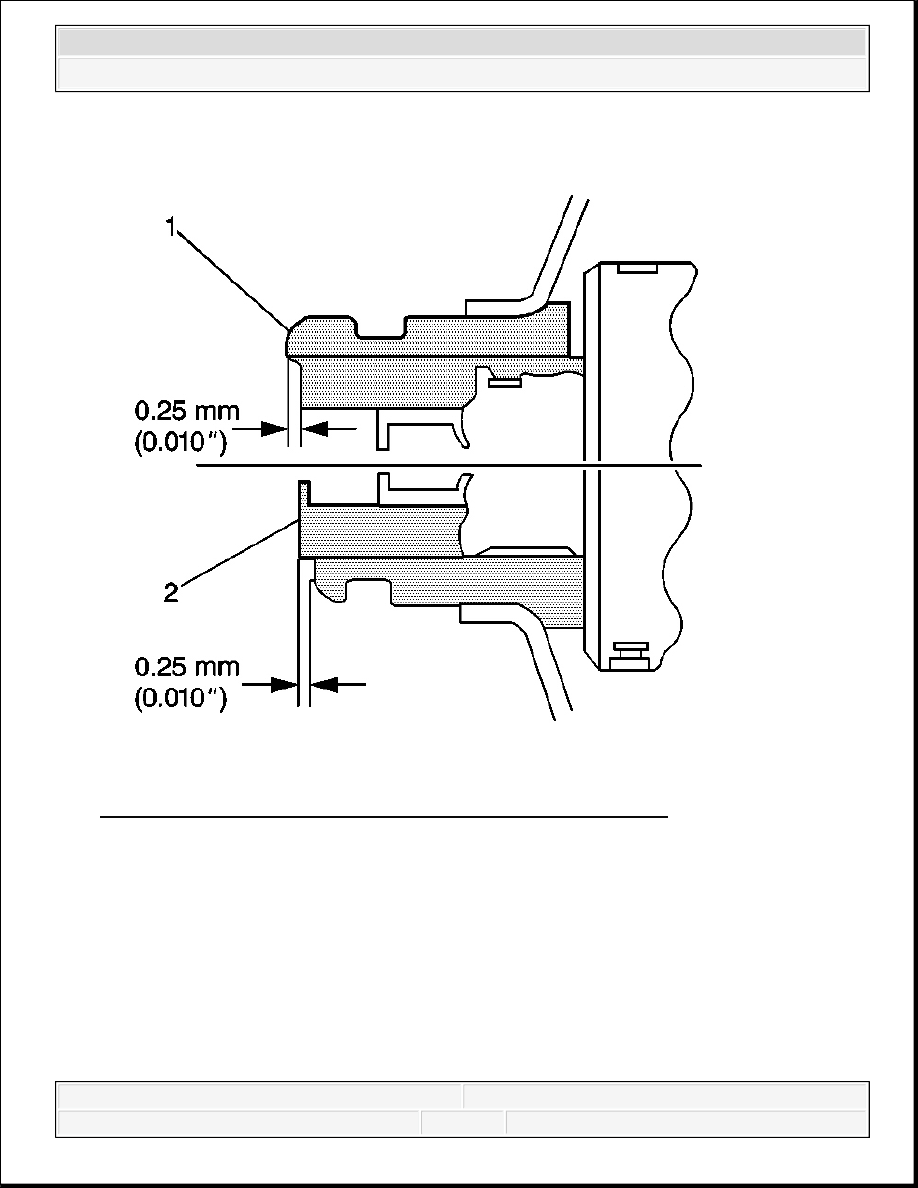

Fig. 15: Checking Power Steering Pump Pulley Installed Depth
Courtesy of GENERAL MOTORS CORP.

3. Ensure that the power steering pump pulley (1) is flush against the power steering pump

shaft (2) with an allowable variance of 0.25 mm (0.010 in).

4. Reposition the power steering pump to the accessory bracket.



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
