Preliminary Procedures

1. Disable the park brake cable automatic adjuster. Refer to Parking Brake Cable

Adjuster Disabling.

2. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

3. Remove the park brake shoe. Refer to Parking Brake Shoe Replacement (JD9) or

Parking Brake Shoe Replacement (JH6, JH7).

4. Remove the rear axle shaft. Refer to Rear Axle Shaft Replacement (8.6 Inch Axle

w/Drum Brake w/VSES) or Rear Axle Shaft Replacement (8.6 Inch Axle
w/Drum Brakes w/o VSES) or Rear Axle Shaft Replacement (8.6, 9.5 Inch Axles
w/VSES) .

5. Disconnect the park brake cable from the actuator lever.

CAUTION:

Refer to Brake Dust Caution .

1

Park Brake Backing Plate Bolt (Qty: 4)

Procedure

1. Remove all traces of the adhesive patch on the park brake backing plate

bolts.

2. Clean the park brake backing plate bolt threads with denatured alcohol or

equivalent and allow to dry.

3. Apply threadlocker GM P/N 12345493 (Canadian P/N 10953488) to 2/3

of the threaded portion of the bolt.

Tighten: 135 N.m (100 lb ft)

NOTE:

Refer to Fastener Notice .

2

Park Brake Backing Plate

Procedure

1. Remove all traces of the adhesive patch in the rear axle flange threaded

holes.

2. Clean the rear axle flange threaded holes with denatured alcohol or

equivalent and allow to dry.



2008 Chevrolet Silverado 1500

2008 BRAKES Park Brake - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



PARK BRAKE ADJUSTMENT (DRUM BRAKE)

1. Apply and fully release the park brake several times. Verify that the park brake pedal

releases completely.

2. Turn ON the ignition. Verify the red BRAKE warning lamp is not illuminated.

3. If the red BRAKE warning lamp is illuminated, verify the following:

The park brake pedal is in the fully released position and against the stop.

There is no slack in the park brake cables.

4. If the red BRAKE warning lamp remained illuminated and there were no other visible

causes, Refer to Symptoms - Hydraulic Brakes .

5. Turn OFF the ignition.

6. Raise and support the vehicle just enough to allow the rear tires and wheel assembly

removal and rear brake drum adjustment. Refer to Lifting and Jacking the Vehicle .

7. Remove the rear tire and wheel assemblies. Refer to Tire and Wheel Removal and

Installation .

8. Adjust the rear drum brakes. Refer to Drum Brake Adjustment .

9. Ensure there is no brake shoe drag after adjustment by rotating the brake drums. If drag

exists, re-center the brake shoes and perform the brake shoe adjustment again.

10. Install the rear tire and wheel assemblies. Refer to Tire and Wheel Removal and

Installation .

11. Fully apply and release the park brake pedal 3-5 times in order for the cable tensioner to

3. Enable the park brake cable automatic adjuster. Refer to Parking Brake

Cable Adjuster Enabling.

4. Adjust the park brake. Refer to Park Brake Adjustment (Drum Brake)

or Park Brake Adjustment (Disc Brake).

IMPORTANT: This vehicle utilizes a self-tensioning, or self-adjusting park

brake cable system. The park brake system does not require
adjustment under normal operating conditions. The tension on
the park brake cables can be disabled and enabled when
necessary during service of the drum brakes and/or the park
brake system.

CAUTION: Refer to Brake Dust Caution .



2008 Chevrolet Silverado 1500

2008 BRAKES Park Brake - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



take up any slack in the park brake cables.

12. Fully apply the park brake pedal, a firm pedal should be obtained by depressing the pedal

less than one full stroke.

13. Attempt to rotate the rear brake drums. There should be no rotation forward or rearward.

14. Fully release the park brake pedal.

15. Verify the park brake is released by rotating the rear brake drums. The drums should rotate

freely and exhibit no brake shoe drag.

16. Lower the vehicle.

PARK BRAKE ADJUSTMENT (DISC BRAKE)

Tools Required

J 21177-A Drum-to-Brake Shoe Clearance Gage

Park Brake Shoe Adjustment

CAUTION: Refer to Brake Dust Caution .

IMPORTANT: The park brake shoes must be adjusted before the park brake

cable tension is adjusted.



2008 Chevrolet Silverado 1500

2008 BRAKES Park Brake - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

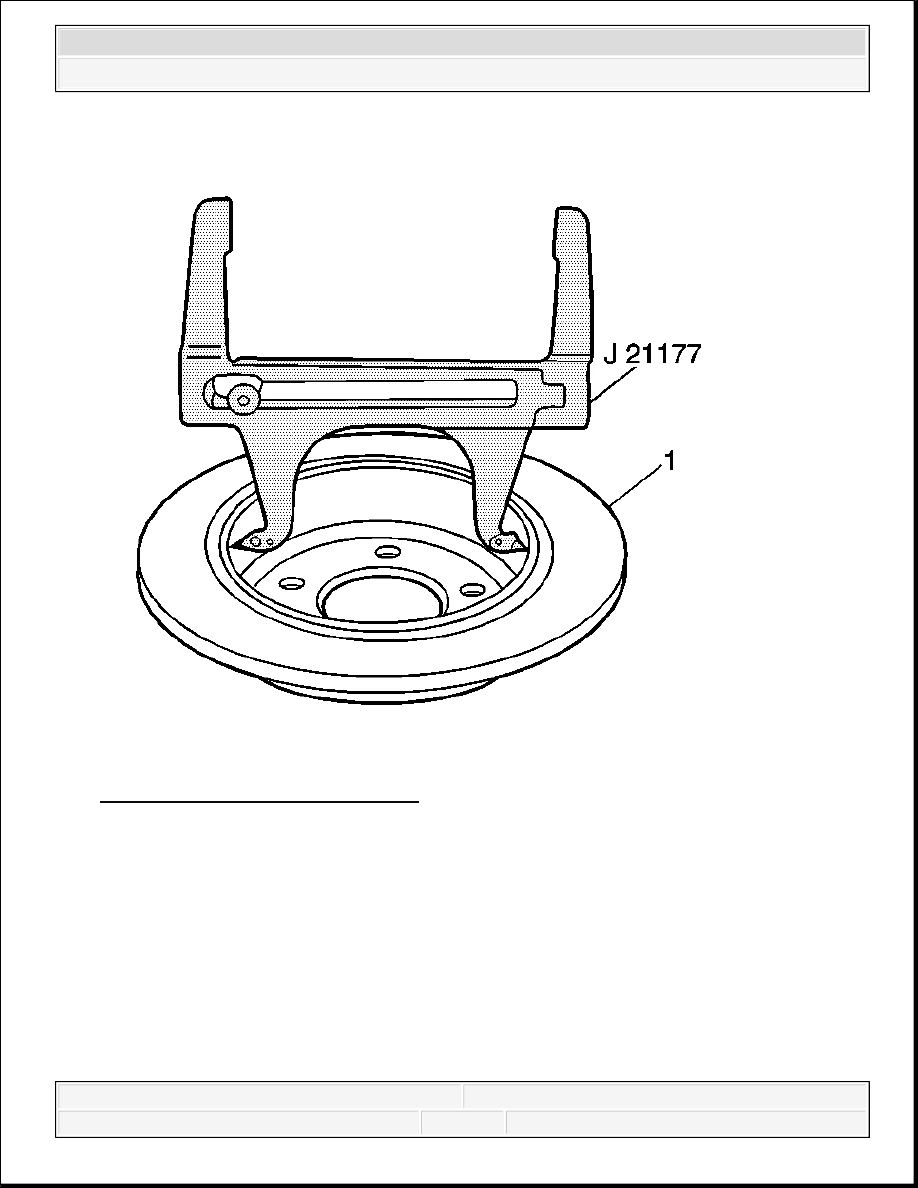

Fig. 49: Measuring Inside Of Rotor
Courtesy of GENERAL MOTORS CORP.

1. Set the J 21177-A so it contacts the inside diameter of the rotor.
