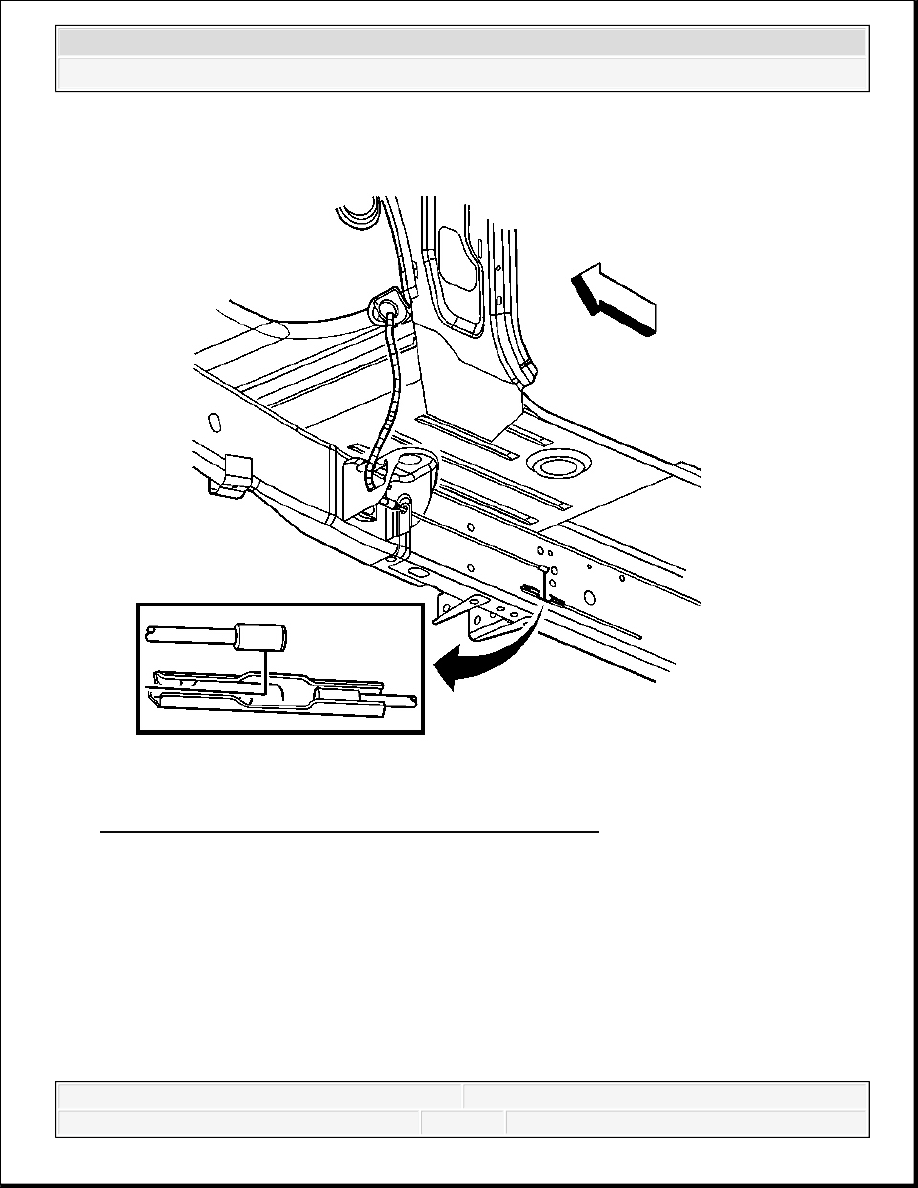

Fig. 4: View Of Park Brake Cable - Front/Intermediate
Courtesy of GENERAL MOTORS CORP.

7. Disconnect the front park brake cable from the intermediate cable connector by drilling a 3

mm (1/8 in) hole through the dimple in the front to intermediate park brake cable connector.

8. Release the front park brake cable from the frame by depressing the locking tabs.

9. Lower the vehicle.



2008 Chevrolet Silverado 1500

2008 BRAKES Park Brake - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

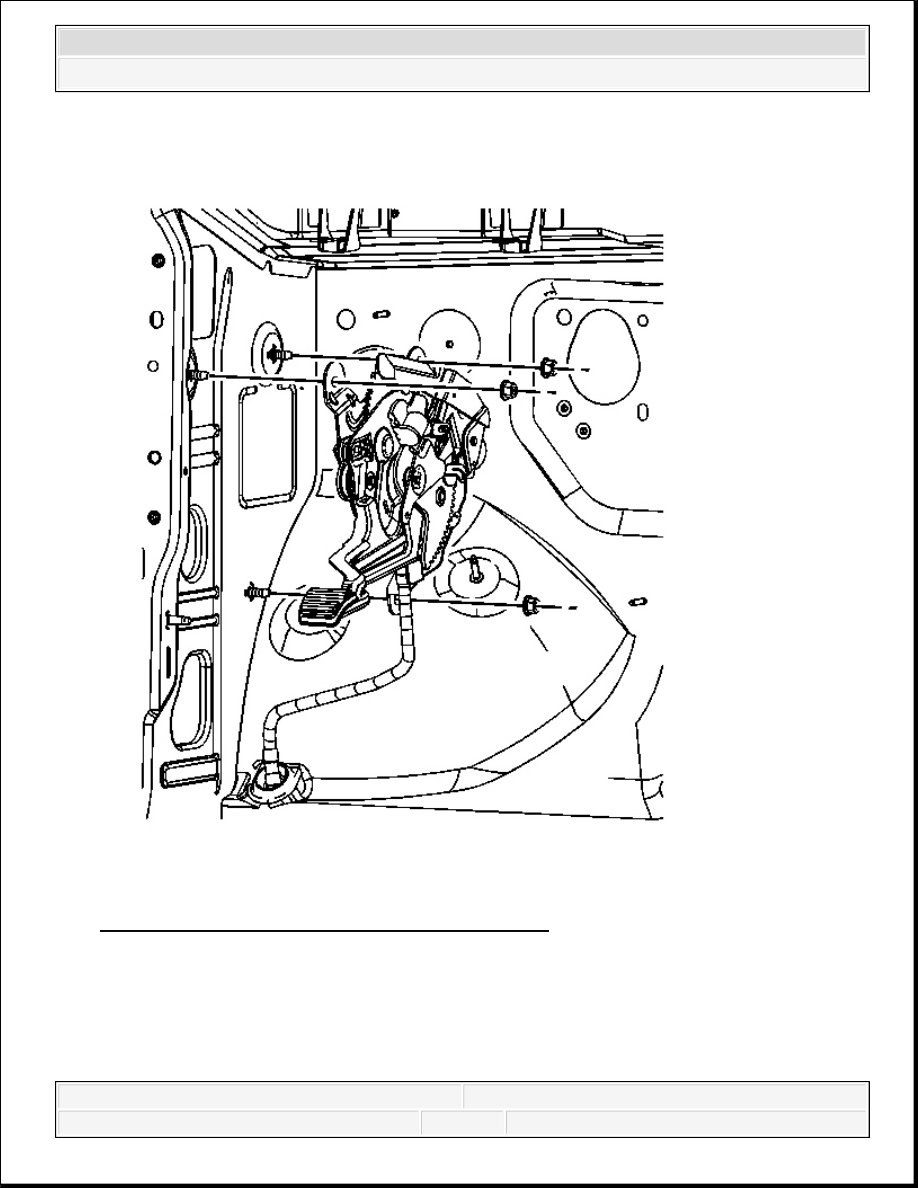

Fig. 5: View Of Park Brake Lever Mounting Nuts
Courtesy of GENERAL MOTORS CORP.

10. Remove the park brake lever mounting nuts.



2008 Chevrolet Silverado 1500

2008 BRAKES Park Brake - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

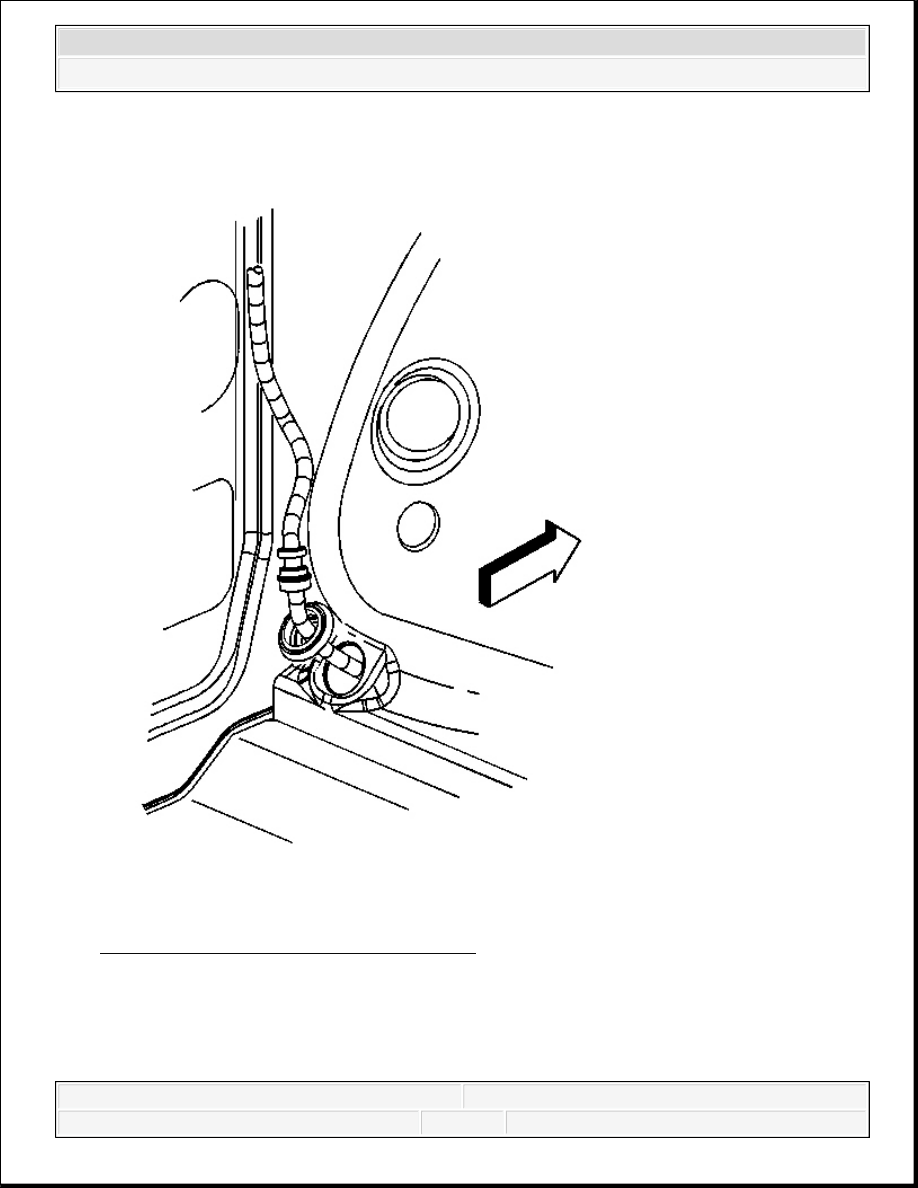

Fig. 6: Front Park Brake Cable Grommet
Courtesy of GENERAL MOTORS CORP.

11. Position the floor carpet to expose the park brake cable pass-through grommet.

12. Release the park brake cable pass-through grommet from the vehicle floor.

13. Remove the park brake lever and front cable from the vehicle.



2008 Chevrolet Silverado 1500

2008 BRAKES Park Brake - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Installation Procedure

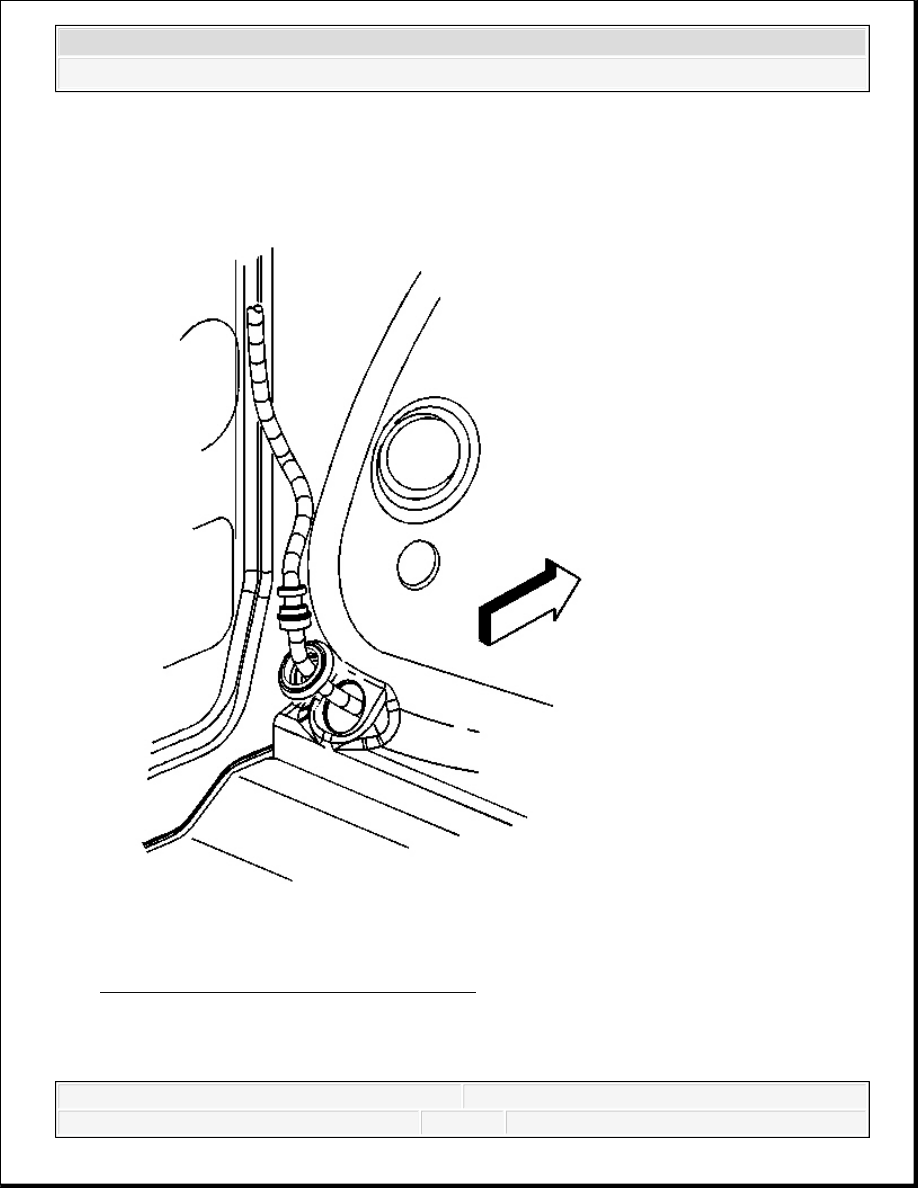

Fig. 7: Front Park Brake Cable Grommet
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: Ensure the grommet for the front park brake cable is properly
