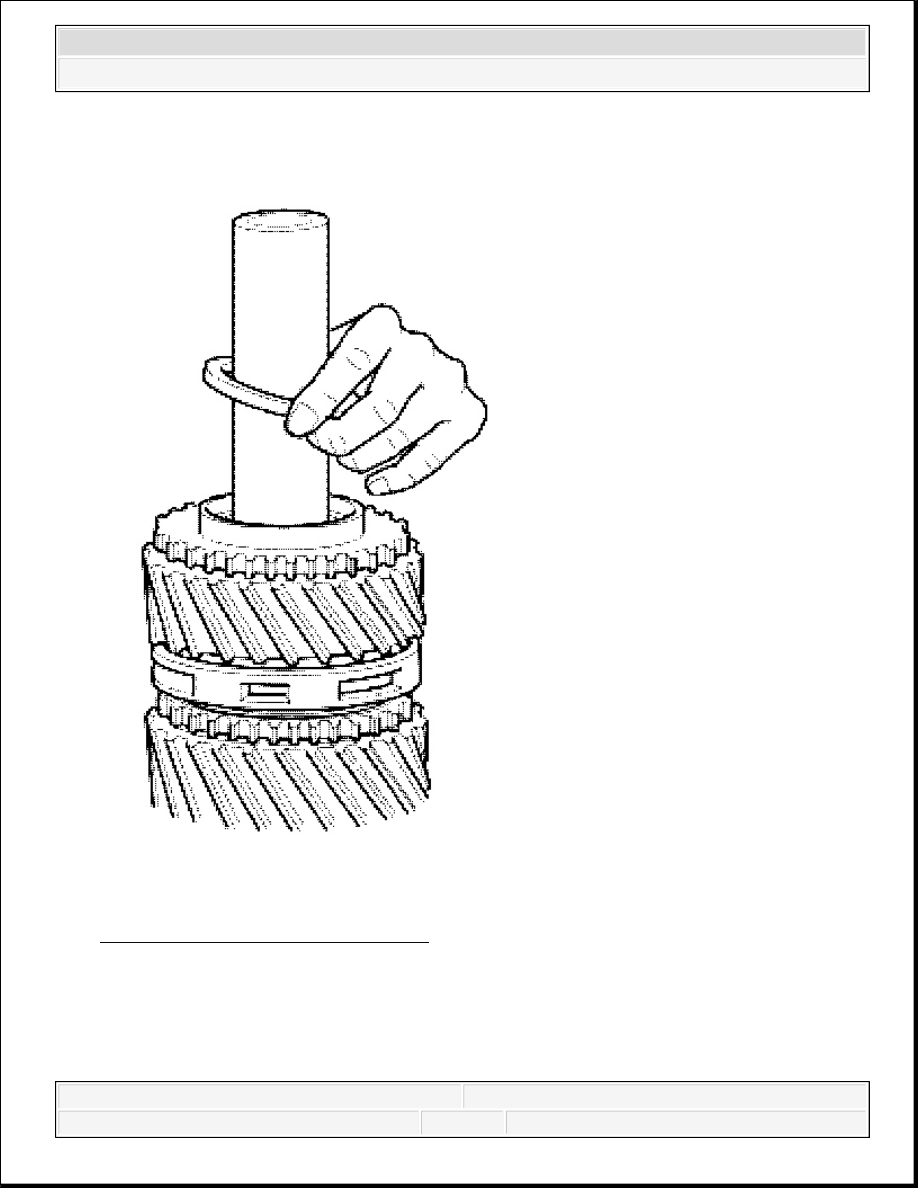

Fig. 160: Coupling Cone
Courtesy of GENERAL MOTORS CORP.

14. Install the reverse gear assembly coupling cone.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



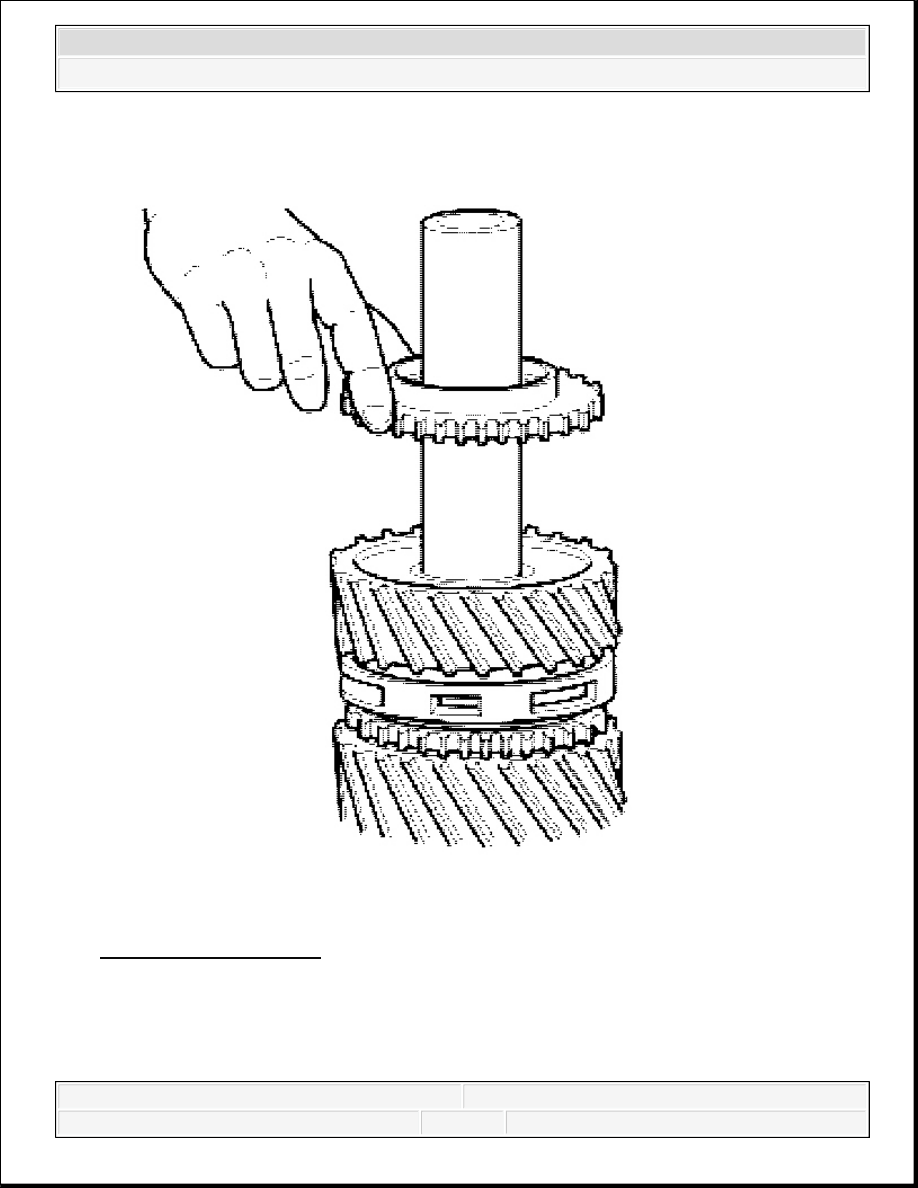

Fig. 161: Reverse Synchronizer Ring
Courtesy of GENERAL MOTORS CORP.

15. Install the reverse gear assembly synchronizer ring.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



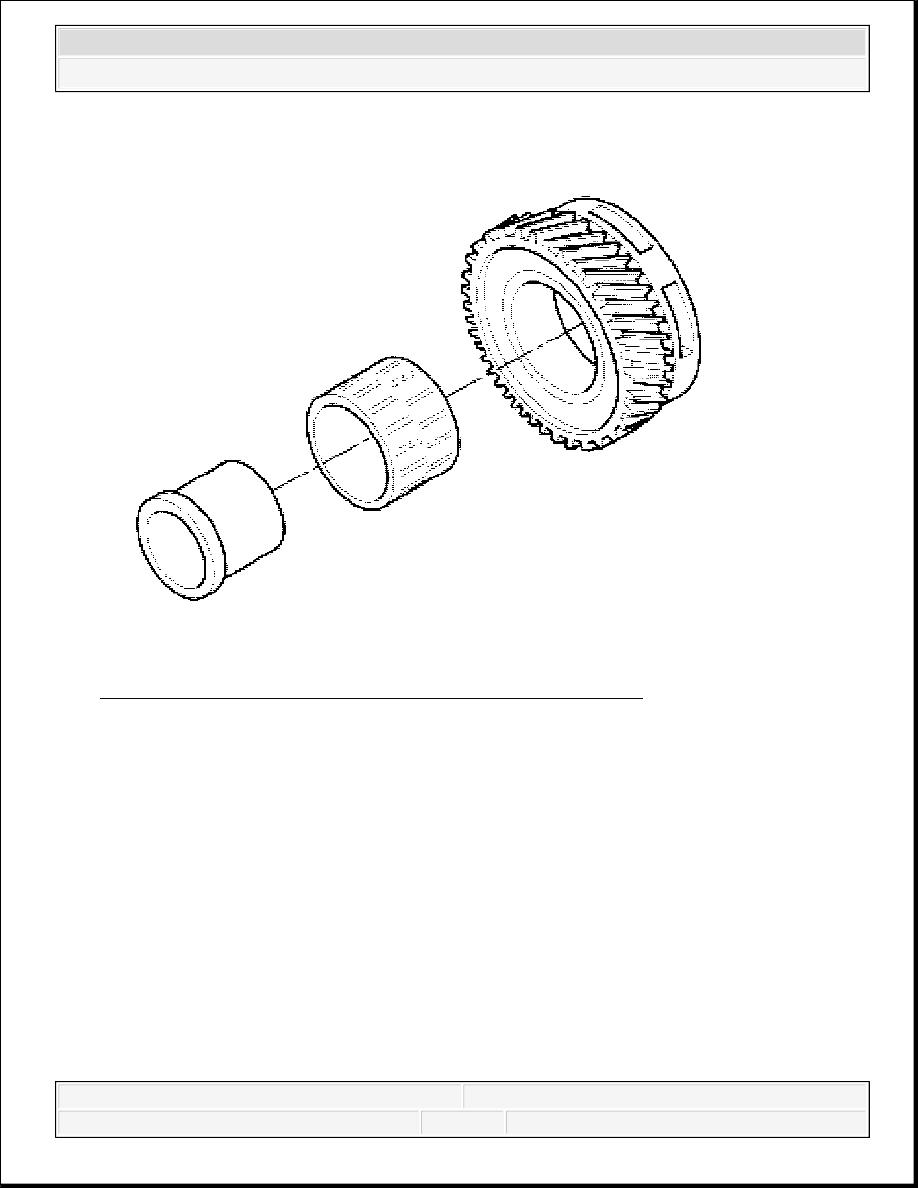

Fig. 162: Bushing, Roller Cage, And Reverse Gear Assembly
Courtesy of GENERAL MOTORS CORP.

16. The reverse gear assembly arrangement shows the bushing, roller cage, and reverse gear

assembly.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)

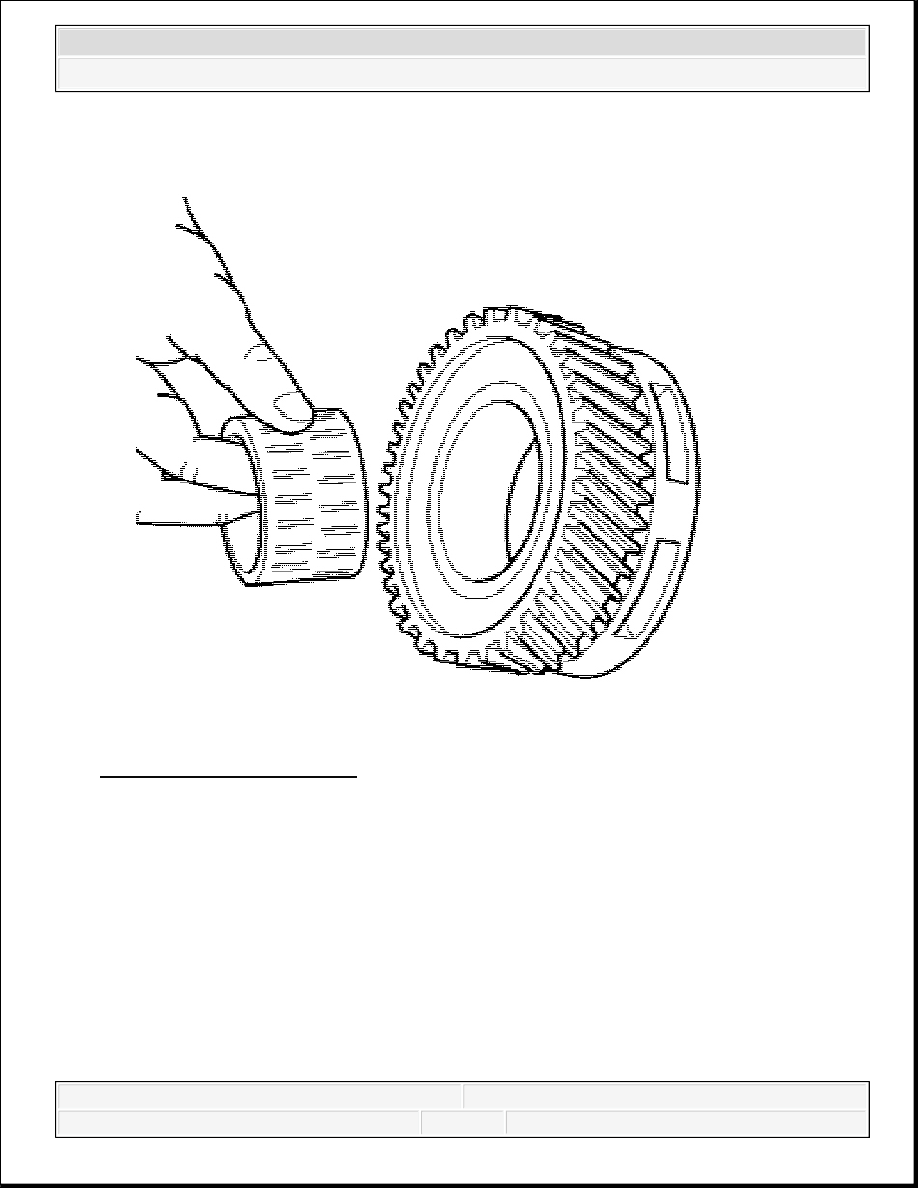

Fig. 163: Reverse Gear Cage
Courtesy of GENERAL MOTORS CORP.

17. Install the reverse gear assembly cage.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)
