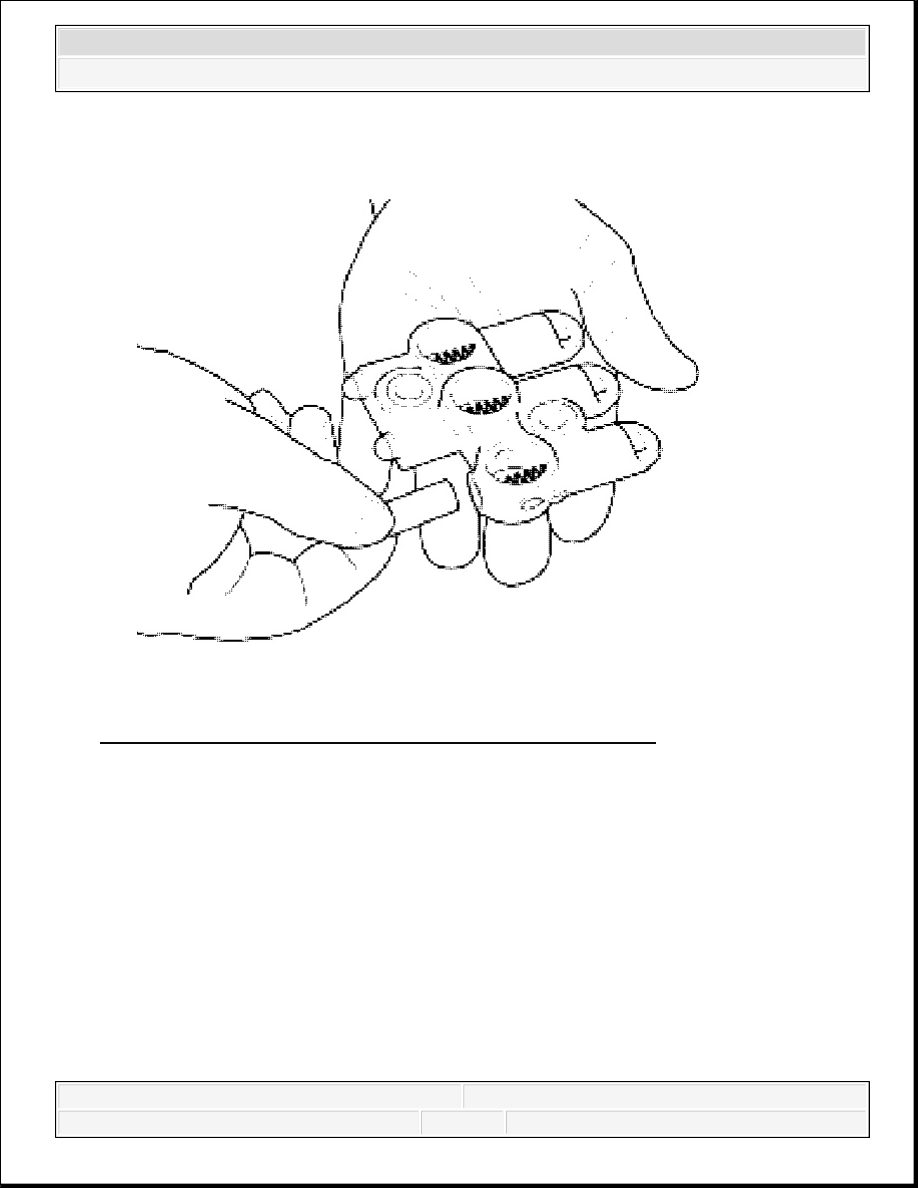

Fig. 110: Anchor Bushings, Springs, Pistons And Anchor Bolt
Courtesy of GENERAL MOTORS CORP.

8. Remove 3 anchor bushings and 3 springs, 2 pistons and anchor bolt.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)

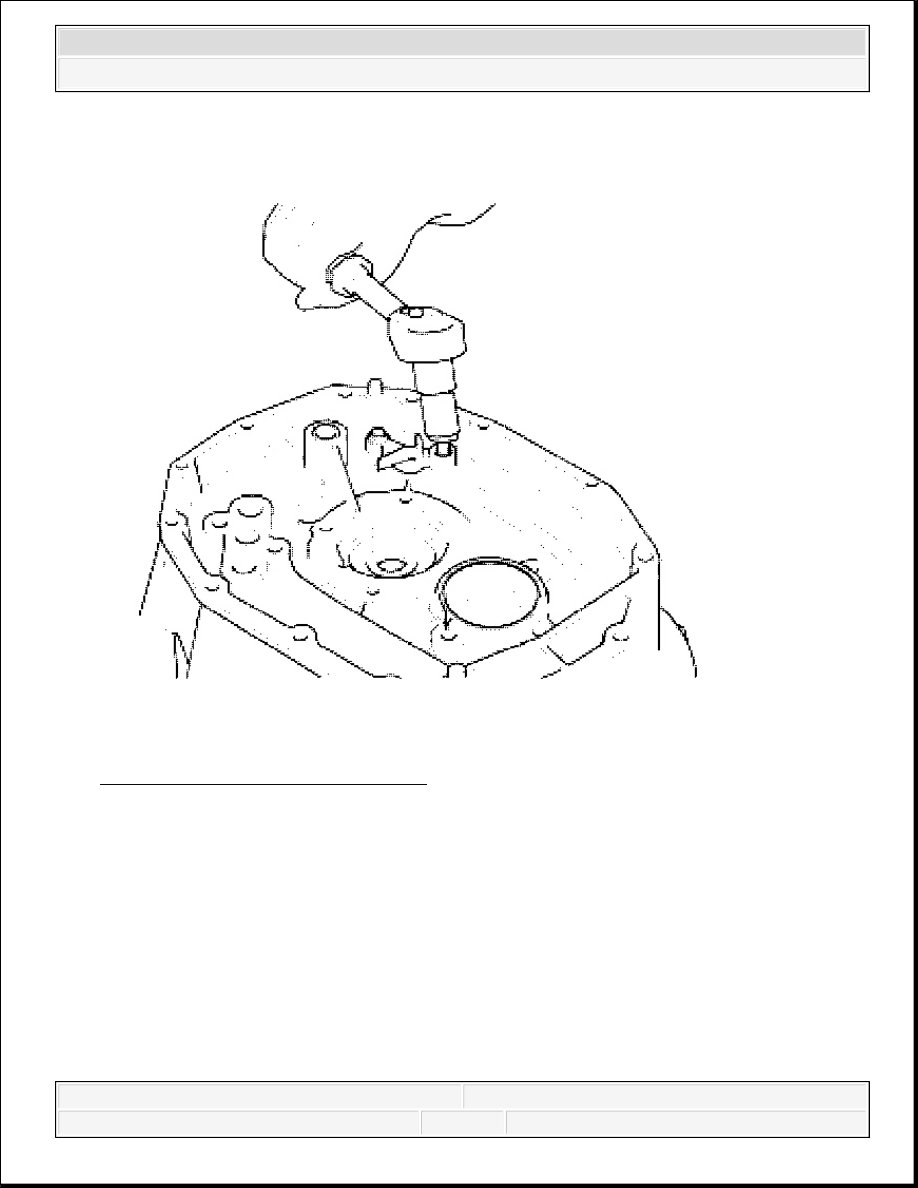

Fig. 111: Screws Securing Oil Baffle
Courtesy of GENERAL MOTORS CORP.

9. Using a 13 mm wrench, remove 2 screws from the oil baffle.

TRANSMISSION REAR CASE DISASSEMBLE



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)

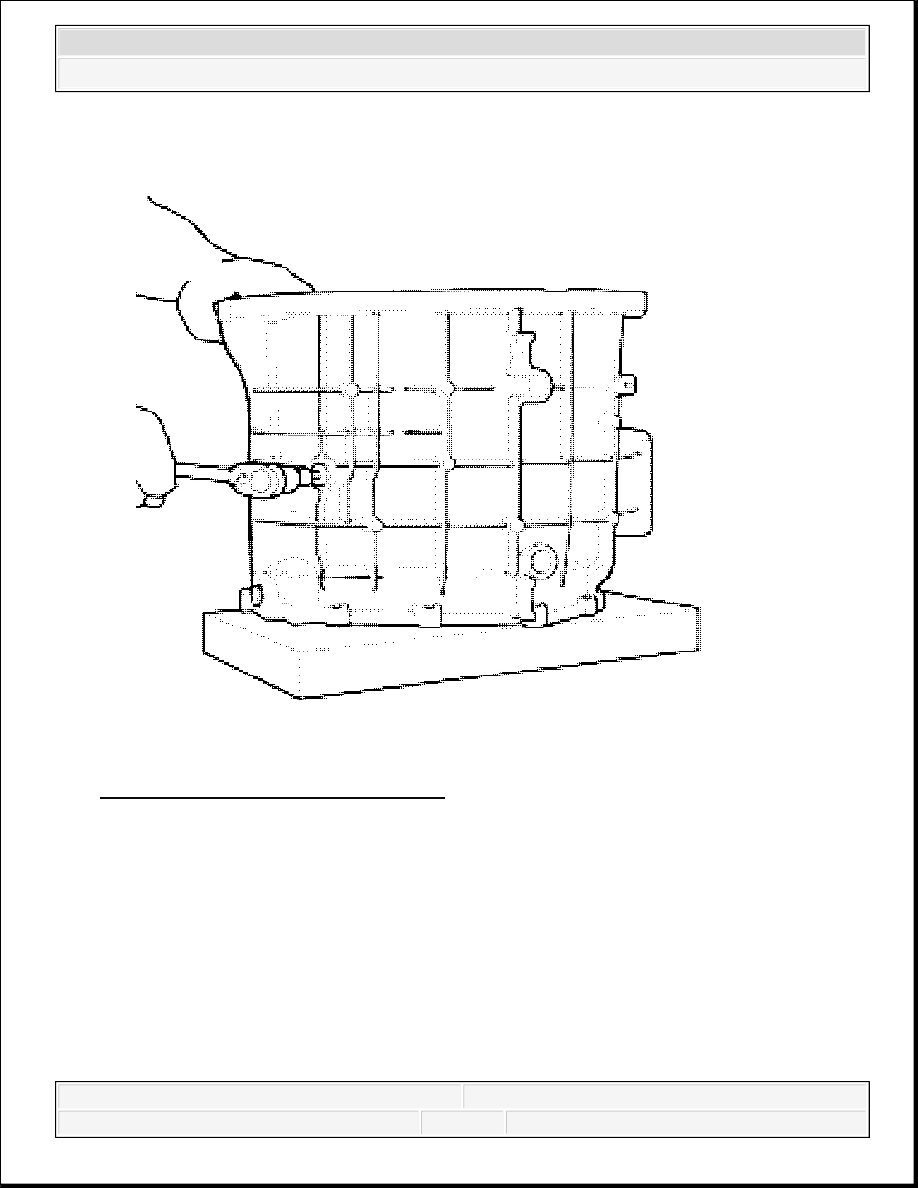

Fig. 112: Reverse Gear Support Screw
Courtesy of GENERAL MOTORS CORP.

1. Using a GMM Allen wrench, remove the reverse gear support screw.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)

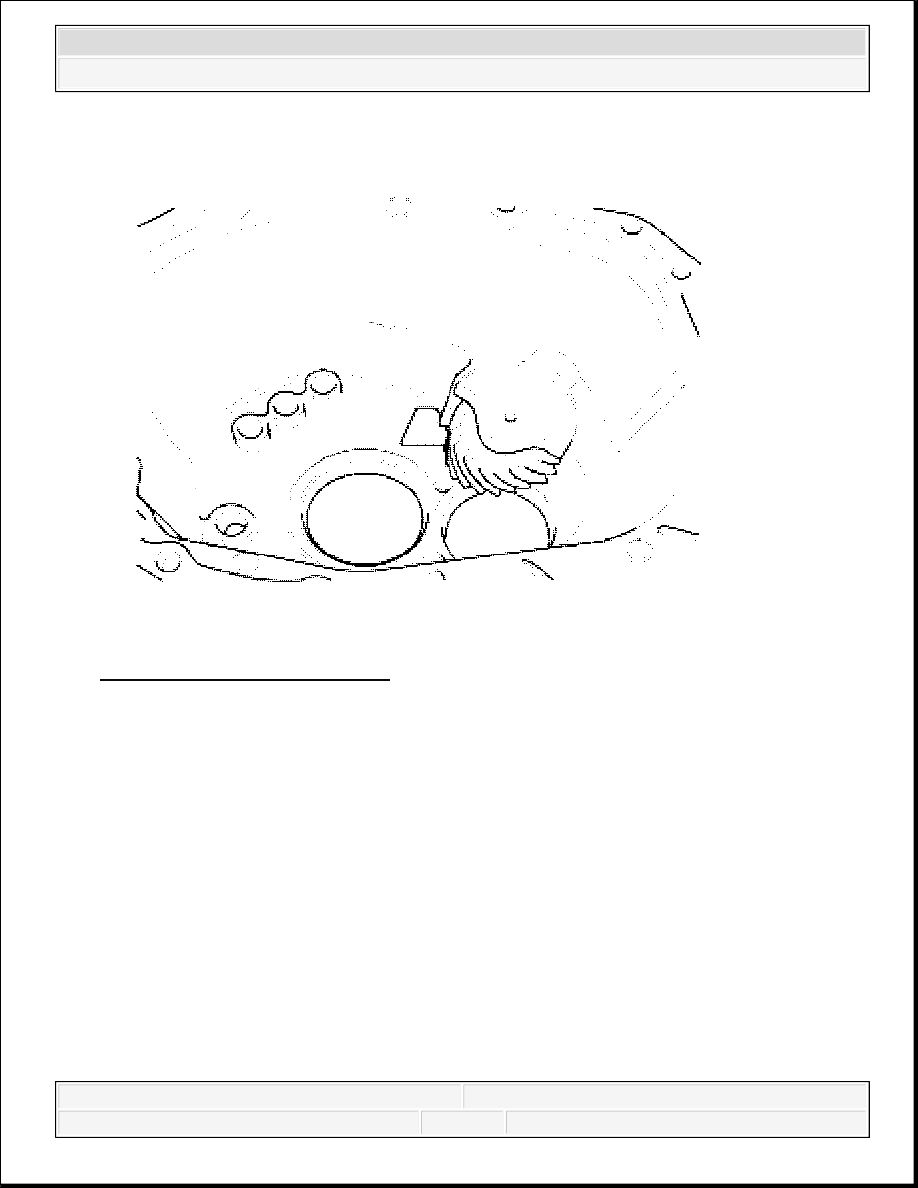

Fig. 113: Reverse Shaft Support
Courtesy of GENERAL MOTORS CORP.

2. Remove the reverse shaft support.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)
