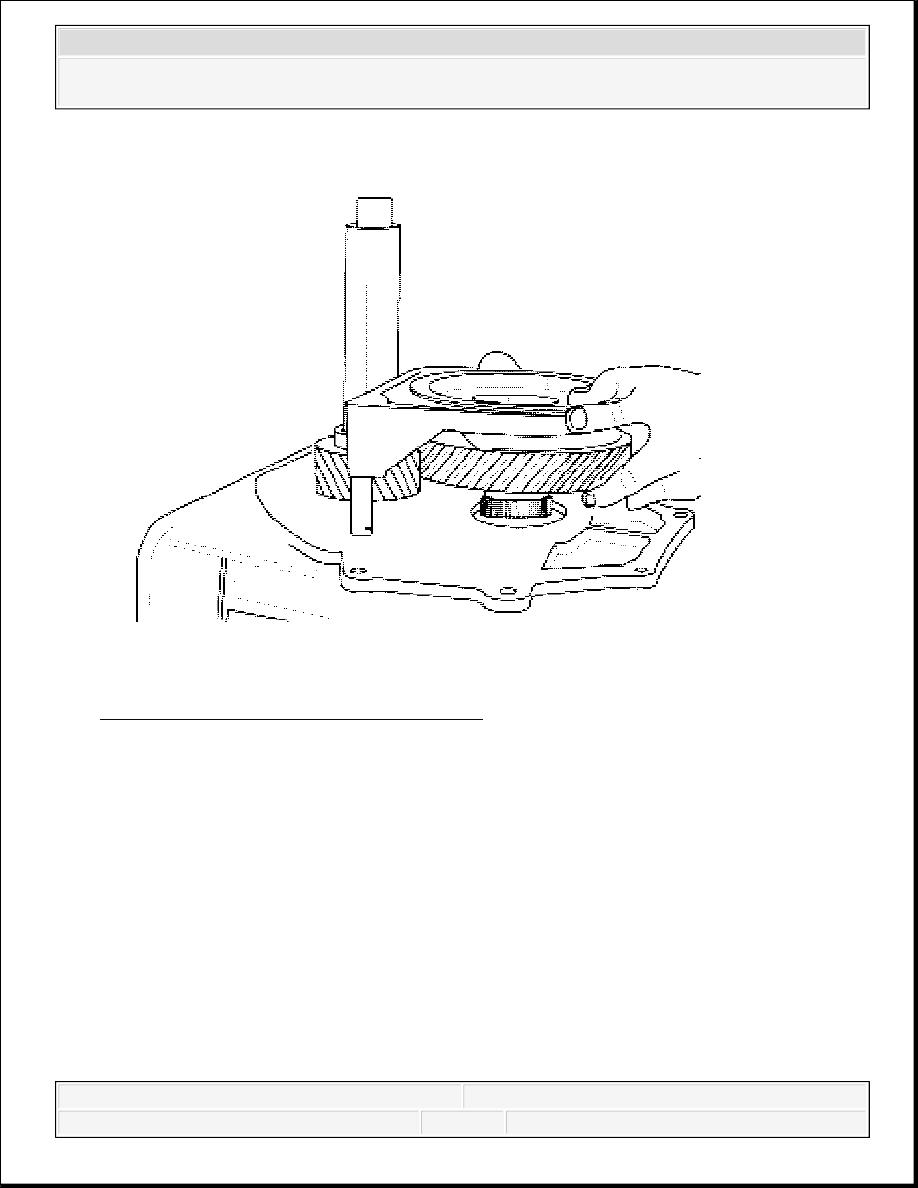

Fig. 230: 5th Gear Synchronizer And Fork
Courtesy of GENERAL MOTORS CORP.

16. Install the 5th gear synchronizer with the fork.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



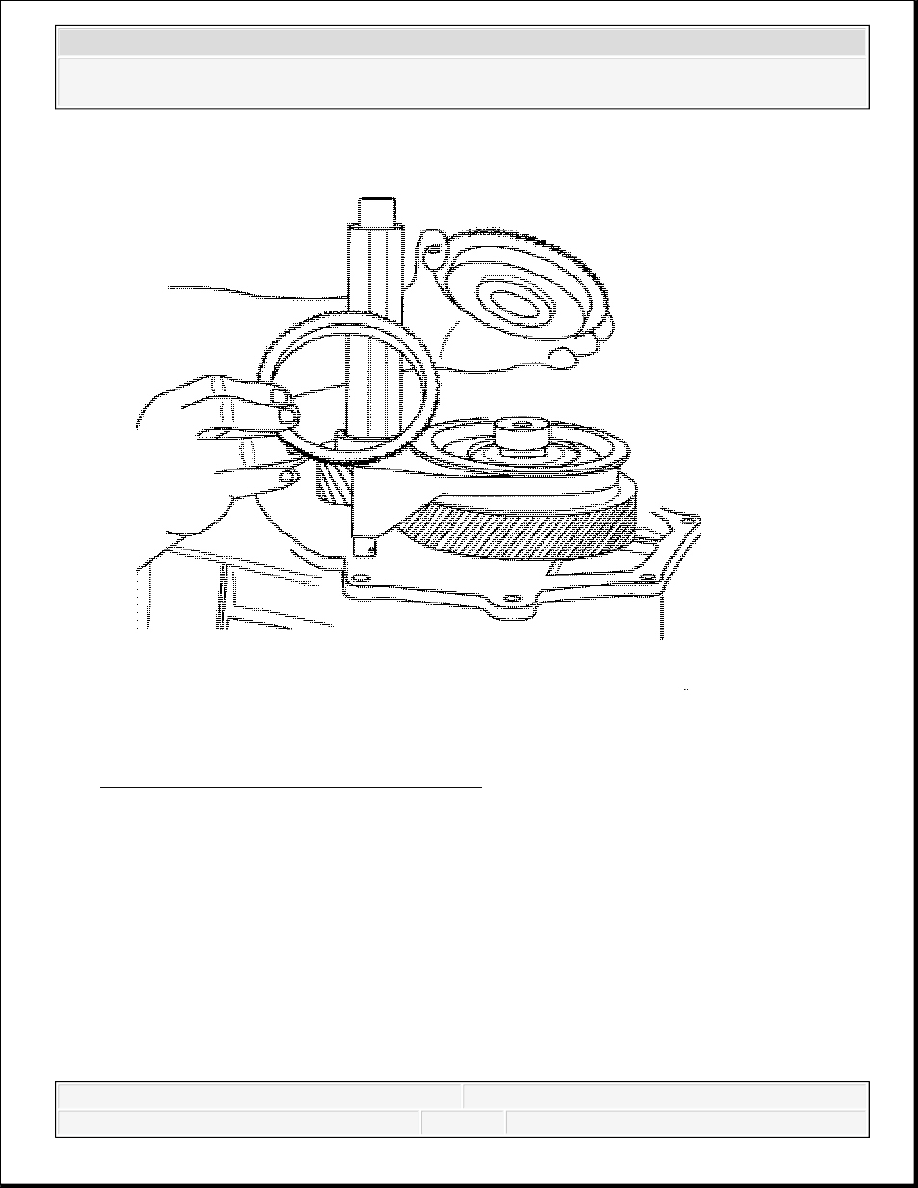

Fig. 231: Synchronizer Ring And 5th Gear
Courtesy of GENERAL MOTORS CORP.

17. Install the lubricated synchronization ring and the 5th gear taper.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



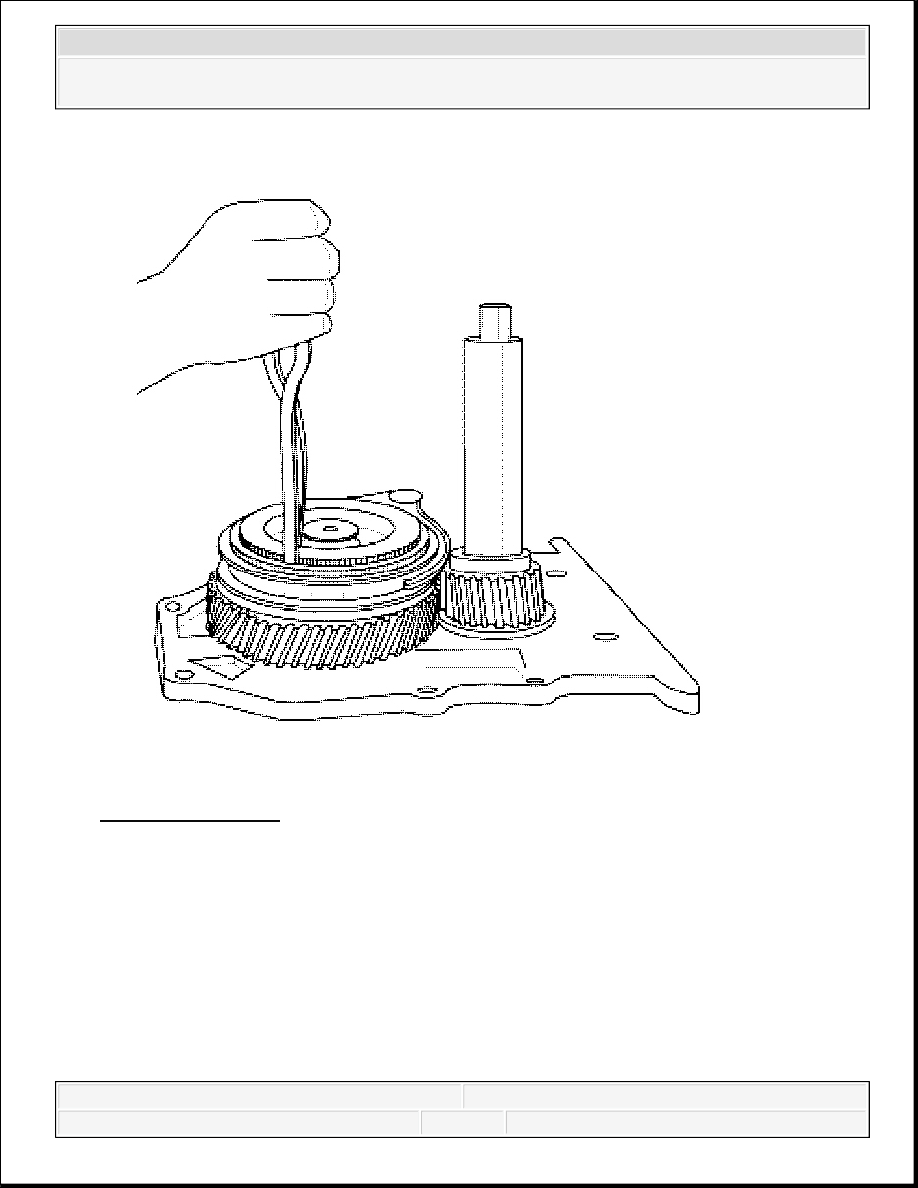

Fig. 232: Snap Ring
Courtesy of GENERAL MOTORS CORP.

18. Using locking pliers, install the 5th gear clutch ring.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



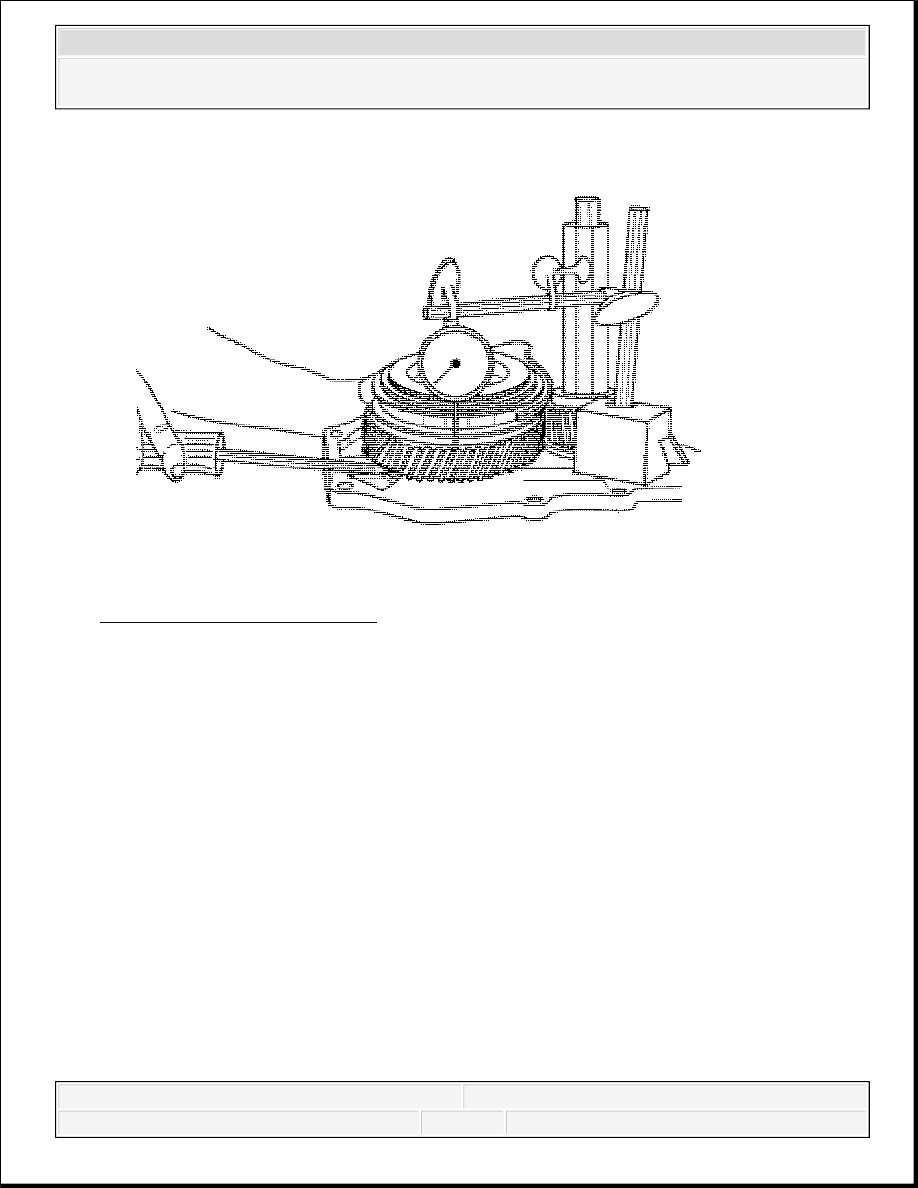

Fig. 233: Observing Axial Play
Courtesy of GENERAL MOTORS CORP.

19. Using a dial indicator, observe the axial play.
