Chevrolet Silverado / GMC Sierra. Service manual - part 2573

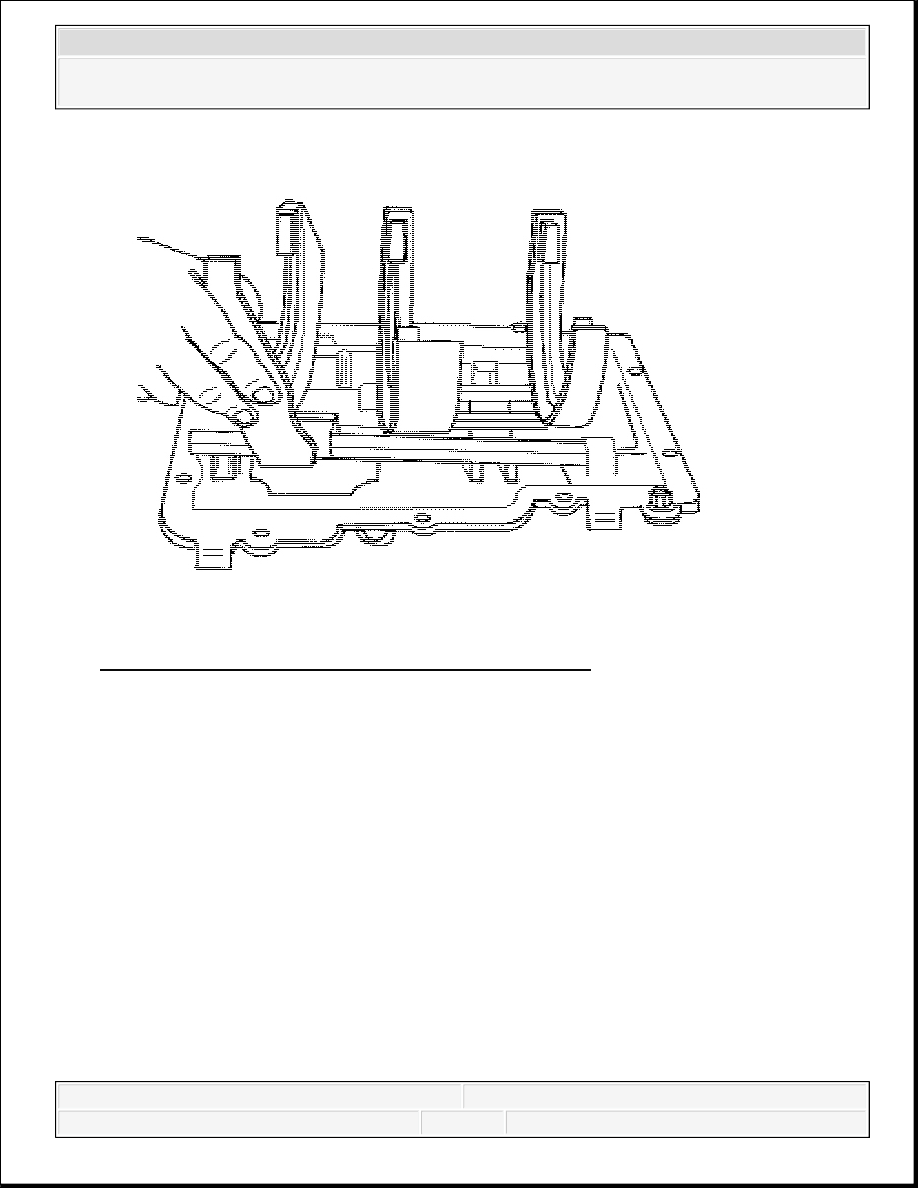

Fig. 205: 5th Gear, Reverse Shaft, And Fork Assembly
Courtesy of GENERAL MOTORS CORP.

12. Install the 5th and reverse gear fork and shaft, placing the spheres on the insert marks.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



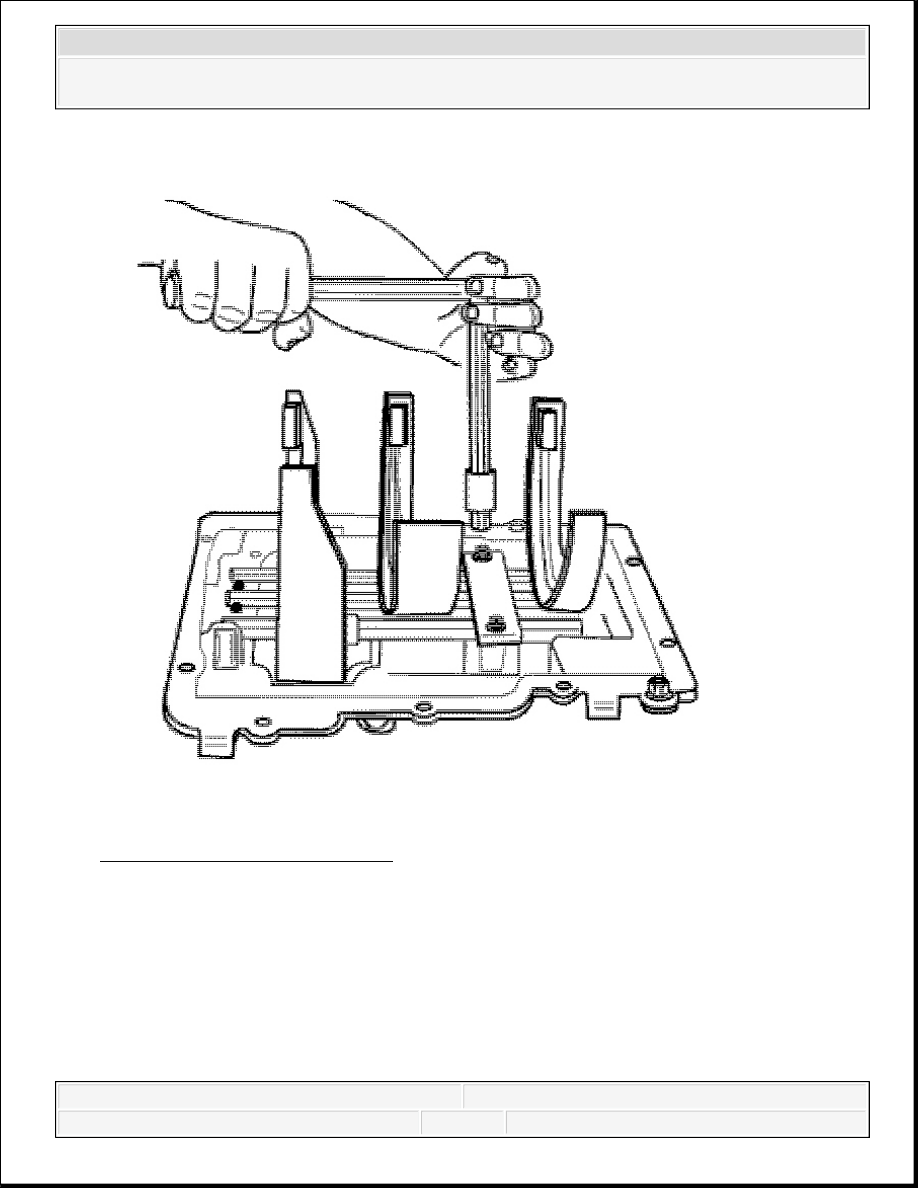

Fig. 206: Retaining Plate Screws
Courtesy of GENERAL MOTORS CORP.

13. Using a 1/2 socket, tighten the 2 screws on the insert system support plate.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



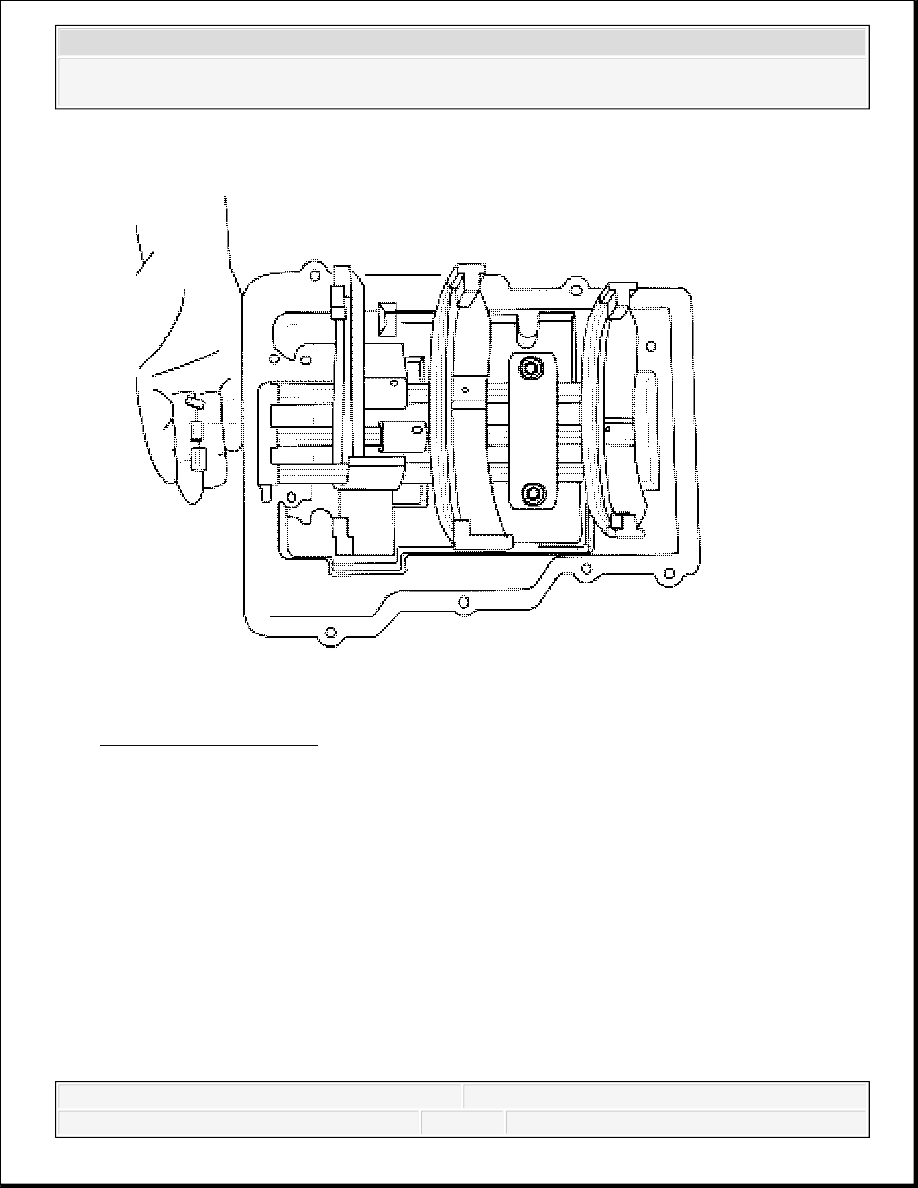

Fig. 207: Pins And Lock
Courtesy of GENERAL MOTORS CORP.

14. Install the roll pins .



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



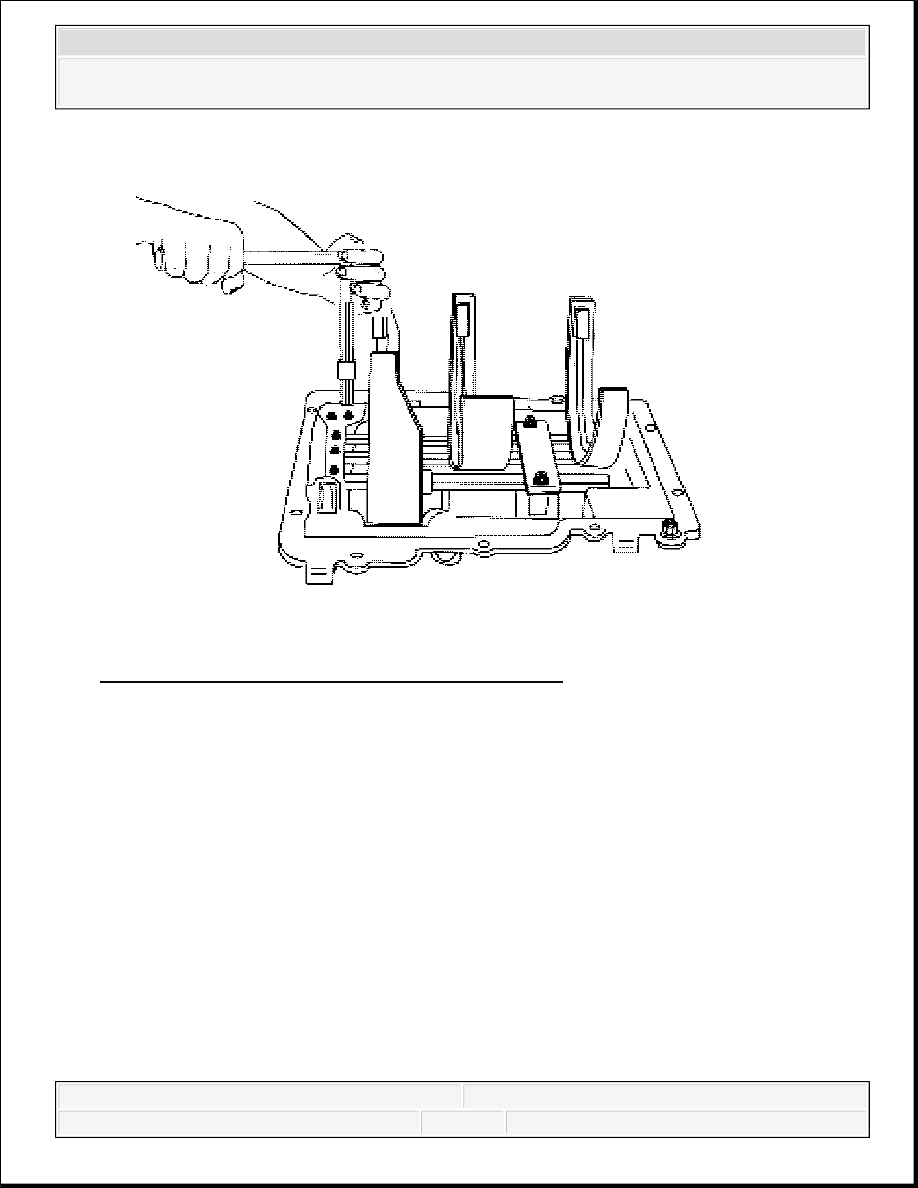

Fig. 208: Screws Retaining Support Plate On Block
Courtesy of GENERAL MOTORS CORP.

15. Using a 1/2 socket, tighten the 3 screws on the locking system support plate.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
