Chevrolet Silverado / GMC Sierra. Service manual - part 2567

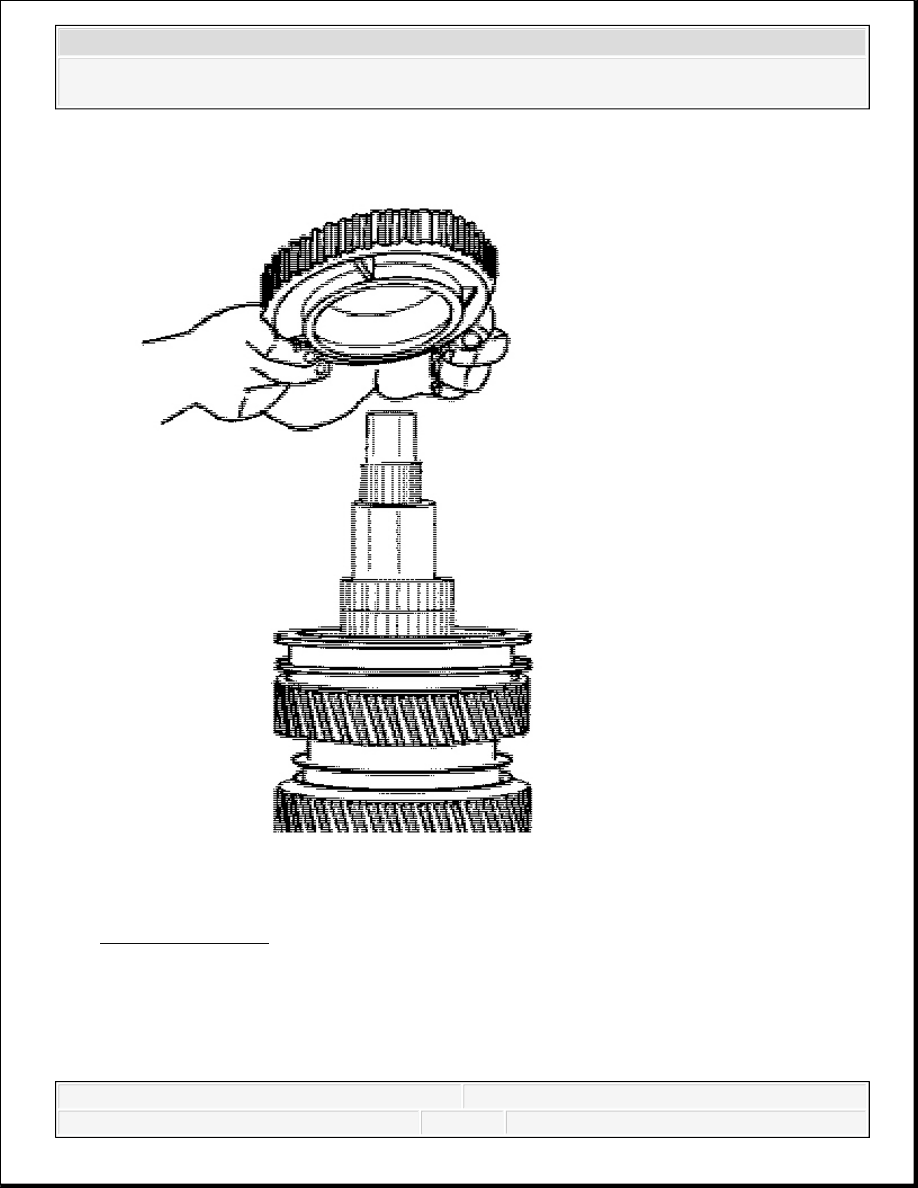

Fig. 181: 2nd Gear Synchronizer Ring
Courtesy of GENERAL MOTORS CORP.

21. Install the lubricated 2nd gear synchronization ring, and position the insert grooves.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

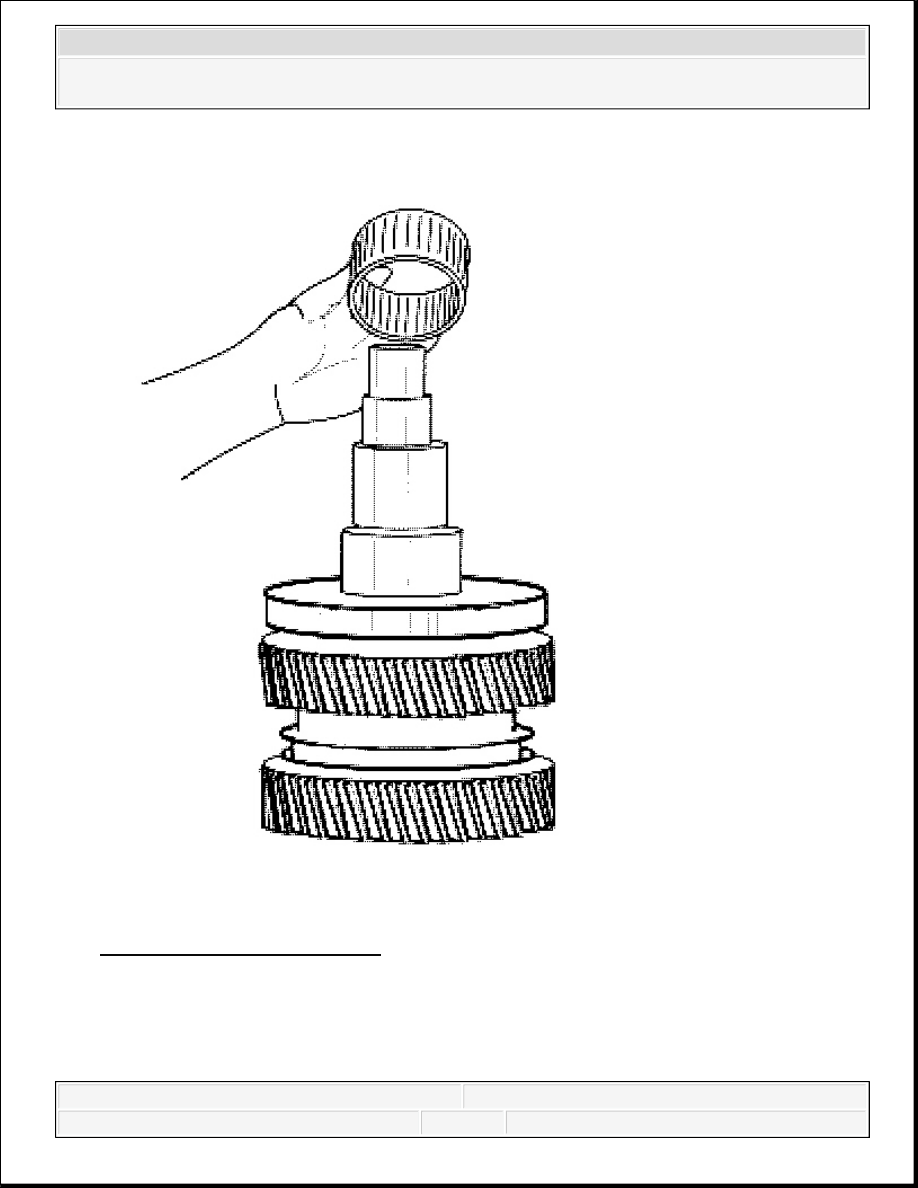

Fig. 182: 2nd Gear Roller Cage
Courtesy of GENERAL MOTORS CORP.

22. Install the 2nd gear roller cage.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



Fig. 183: 2nd Gear
Courtesy of GENERAL MOTORS CORP.

23. Install the 2nd gear onto the main shaft.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

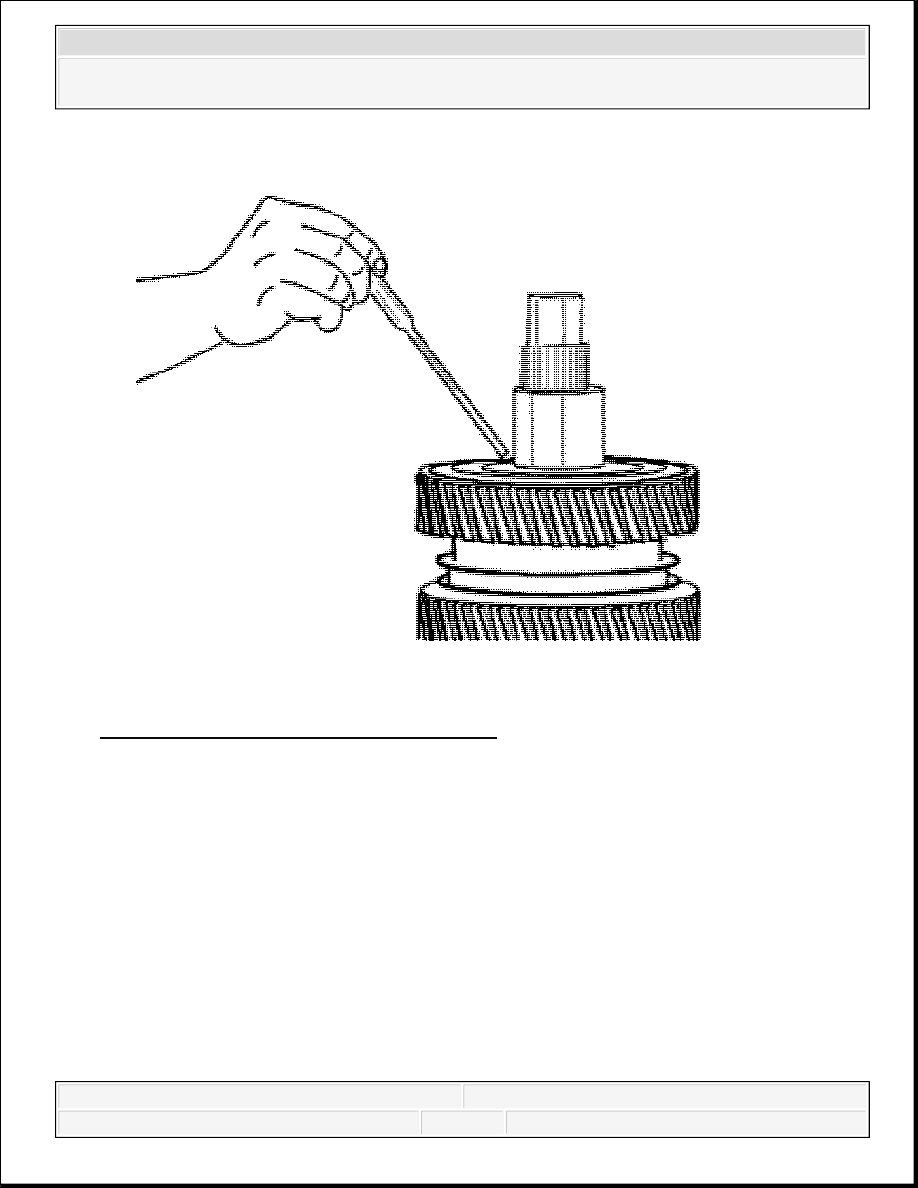

Fig. 184: Removing/Installing Pulley Sphere
Courtesy of GENERAL MOTORS CORP.

24. Install the 2nd gear pulley sphere.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
