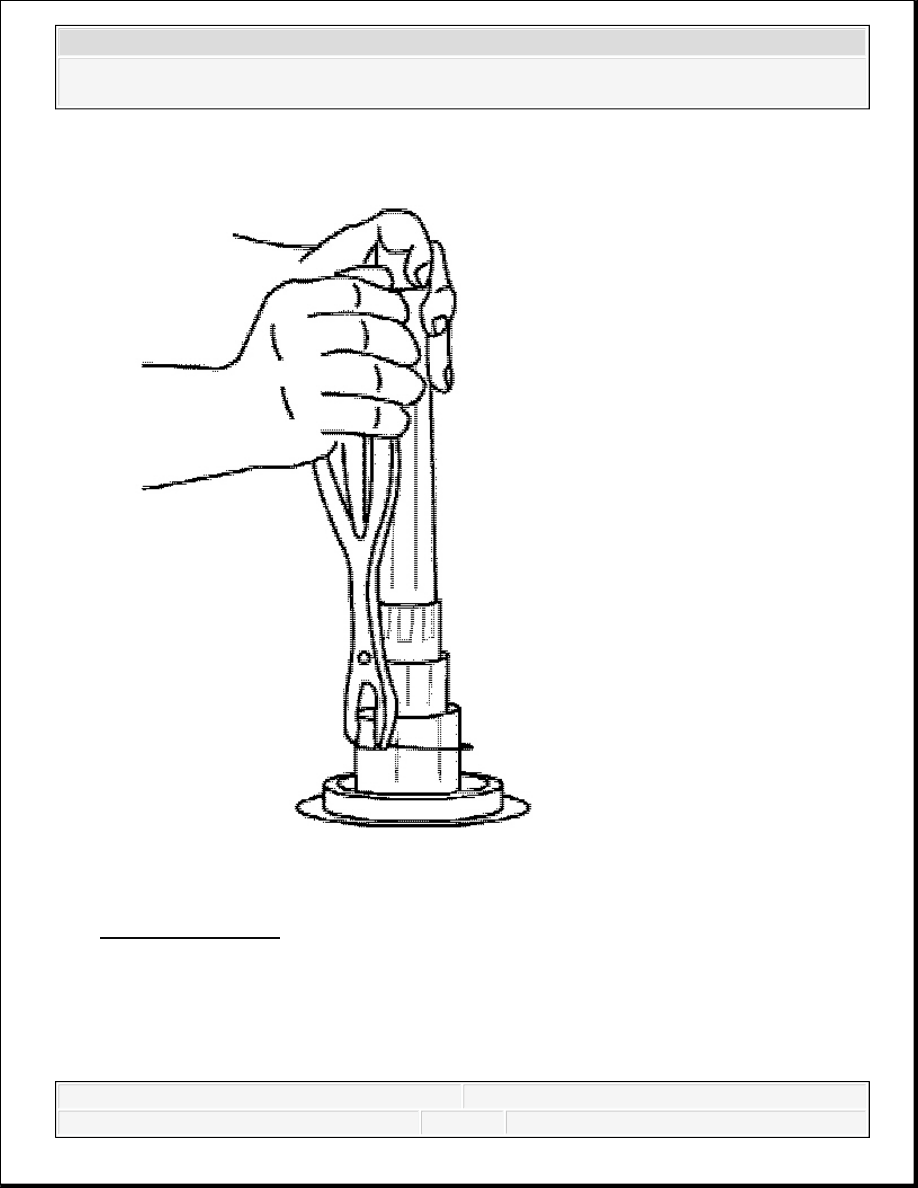

Fig. 165: Snap Ring
Courtesy of GENERAL MOTORS CORP.

3. Using locking pliers, position the clutch taper snap ring.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



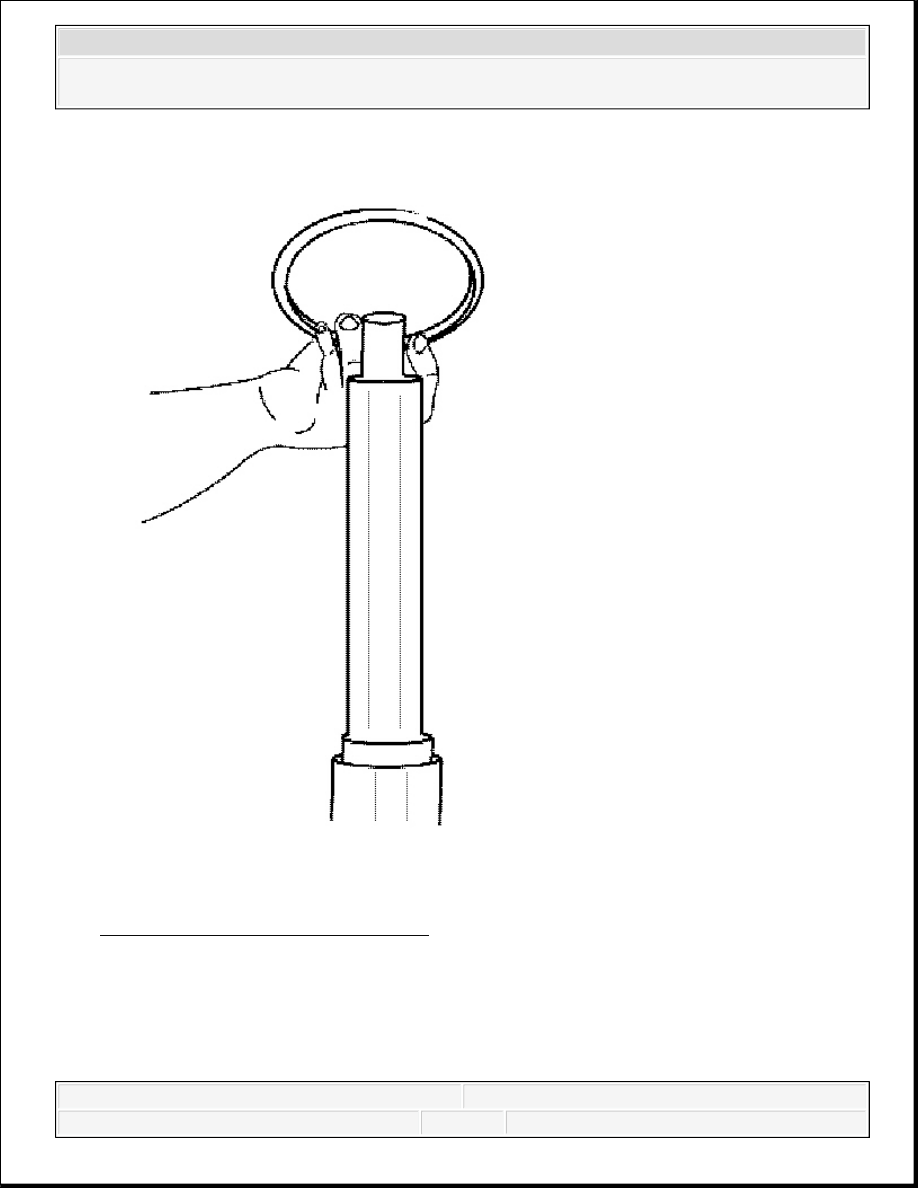

Fig. 166: Reverse Synchronizer Ring
Courtesy of GENERAL MOTORS CORP.

4. Install the lubricated reverse gear synchronizer ring.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



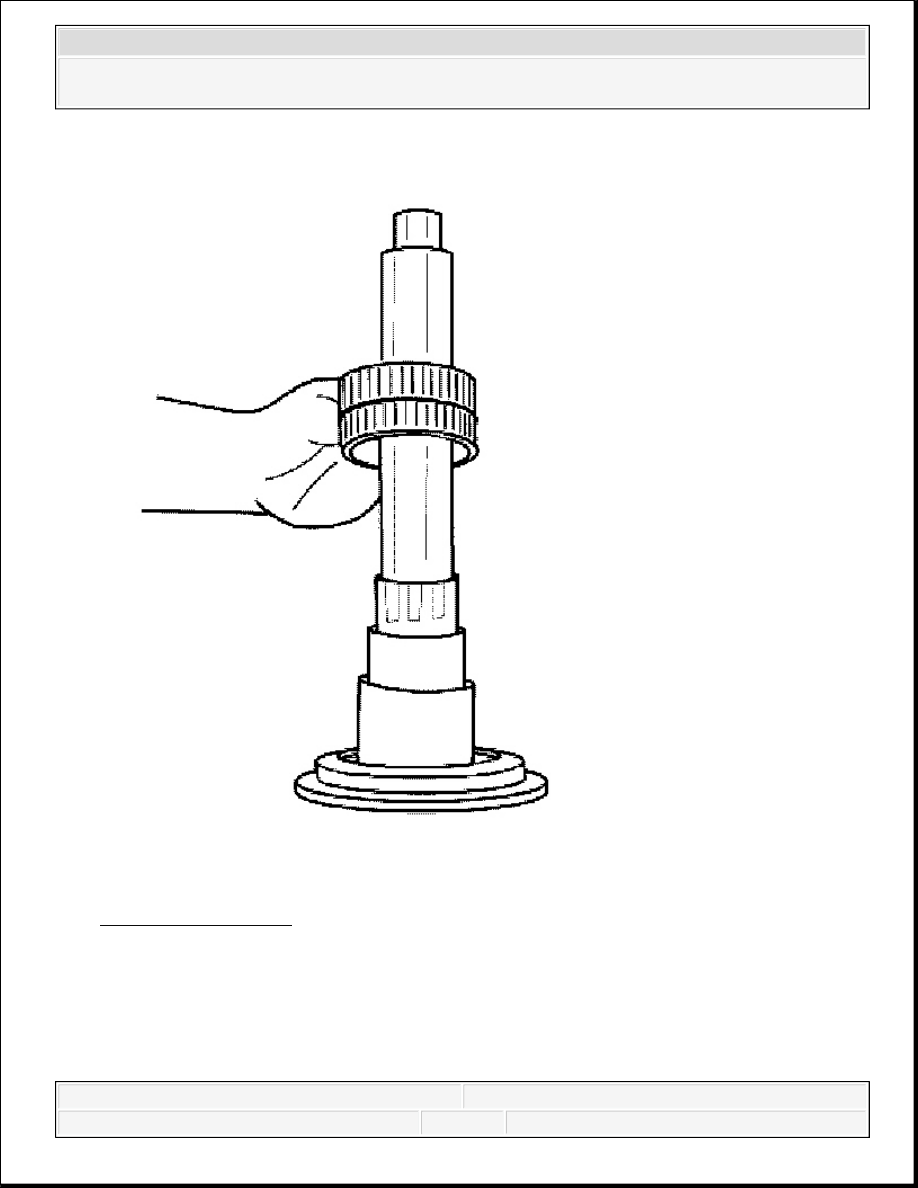

Fig. 167: Roller Cage
Courtesy of GENERAL MOTORS CORP.

5. Install the reverse gear roller cage.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



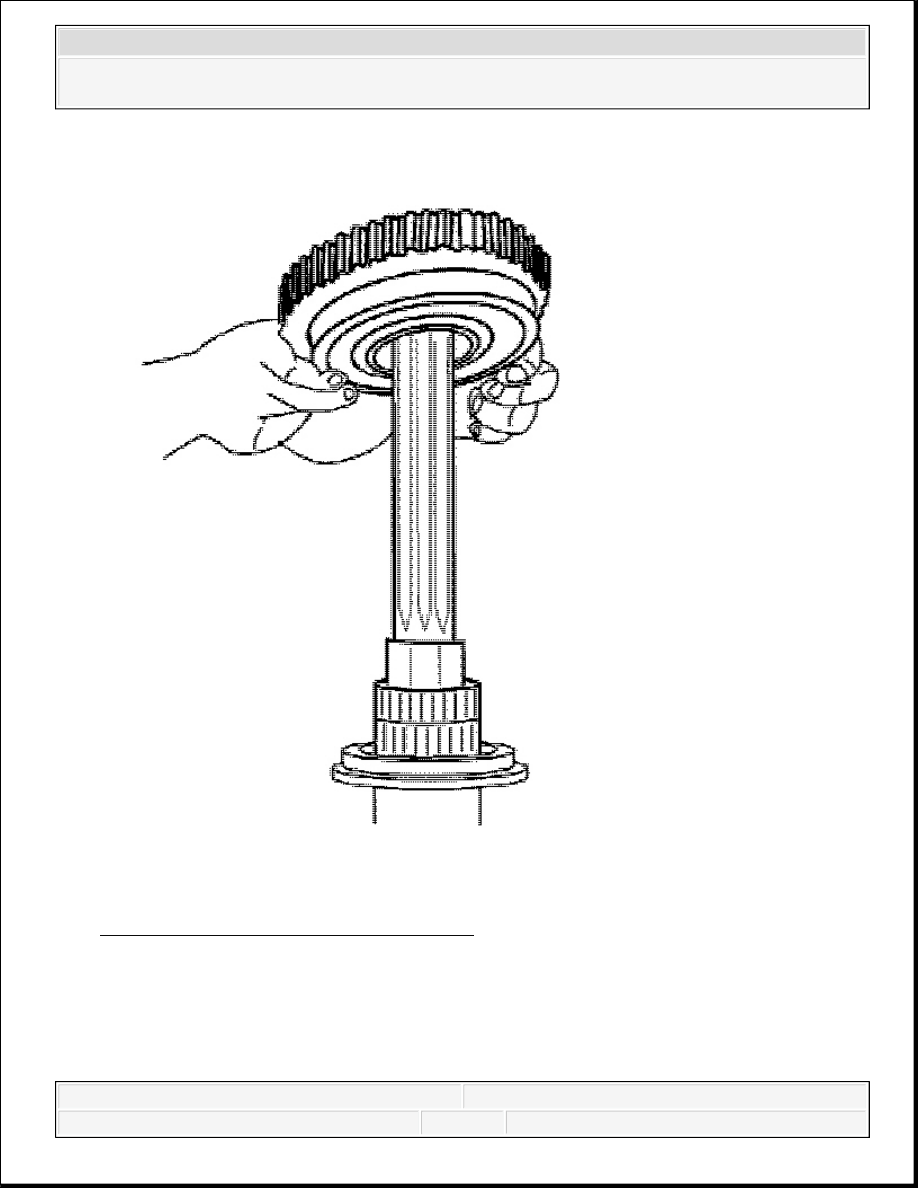

Fig. 168: Reverse Gear And Synchronizer
Courtesy of GENERAL MOTORS CORP.

6. Install the reverse gear and synchronizer.

7. Turn the reverse gear and synchronizer in order to seat them into the insert grooves.
