Chevrolet Silverado / GMC Sierra. Service manual - part 2542

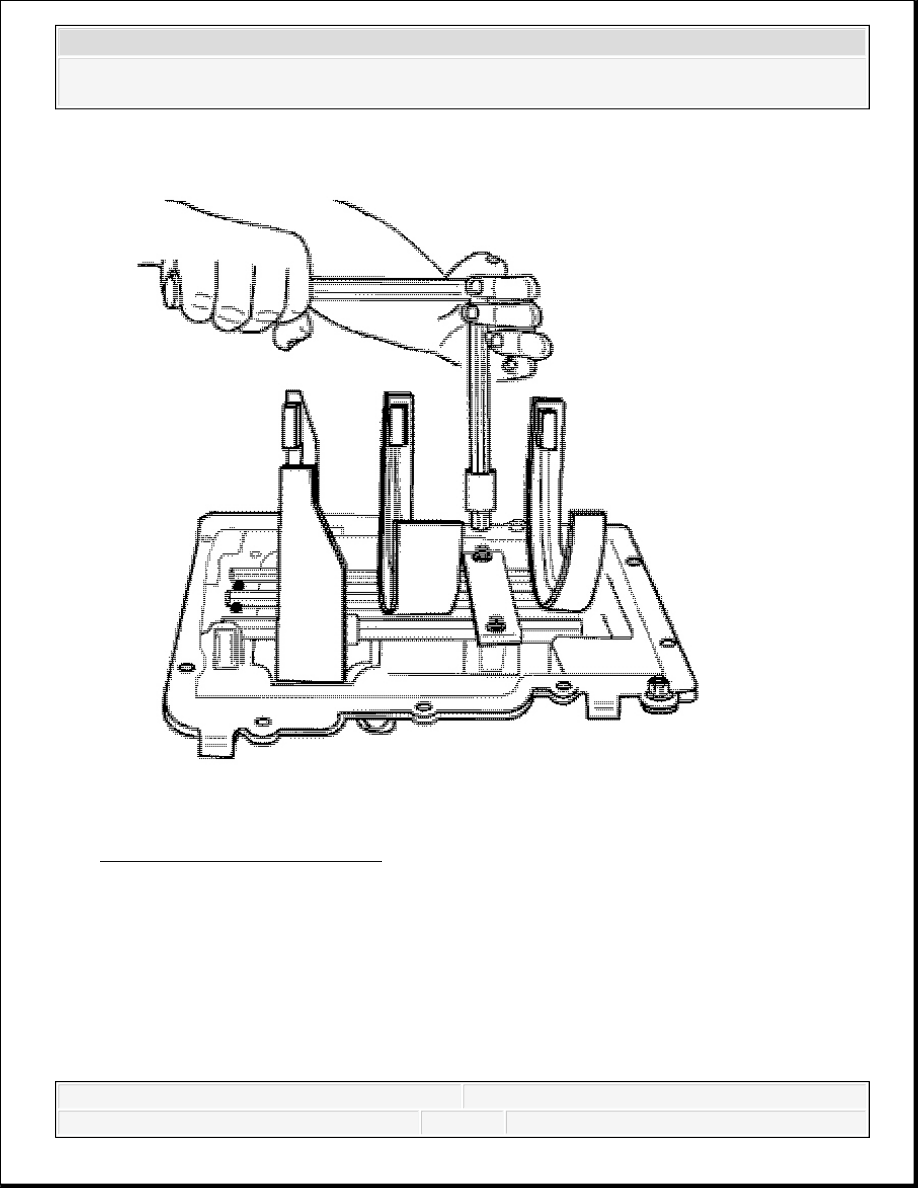

Fig. 87: Retaining Plate Screws
Courtesy of GENERAL MOTORS CORP.

11. Remove the 2 screws from the retaining plate.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

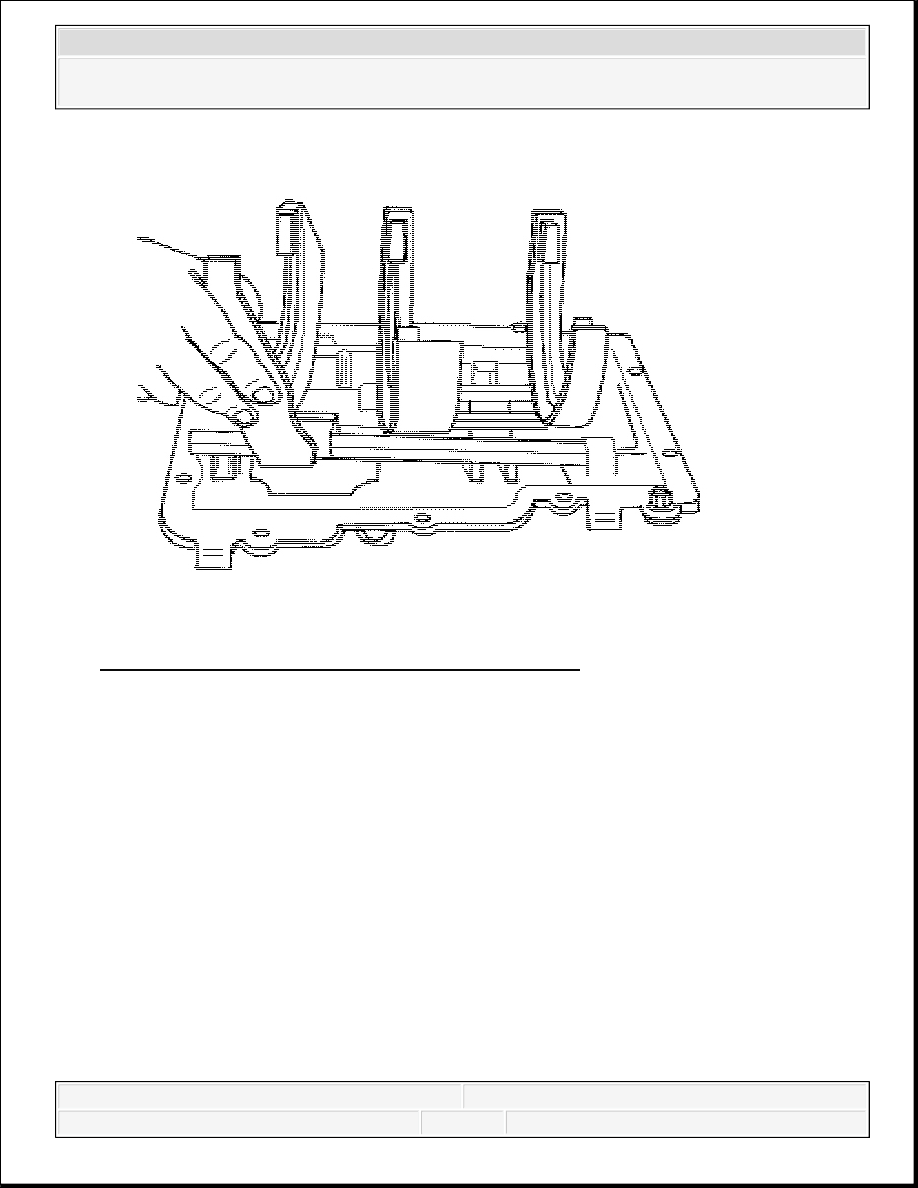

Fig. 88: 5th Gear, Reverse Shaft, And Fork Assembly
Courtesy of GENERAL MOTORS CORP.

12. Remove the 5th gear, reverse shaft, and fork assembly.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

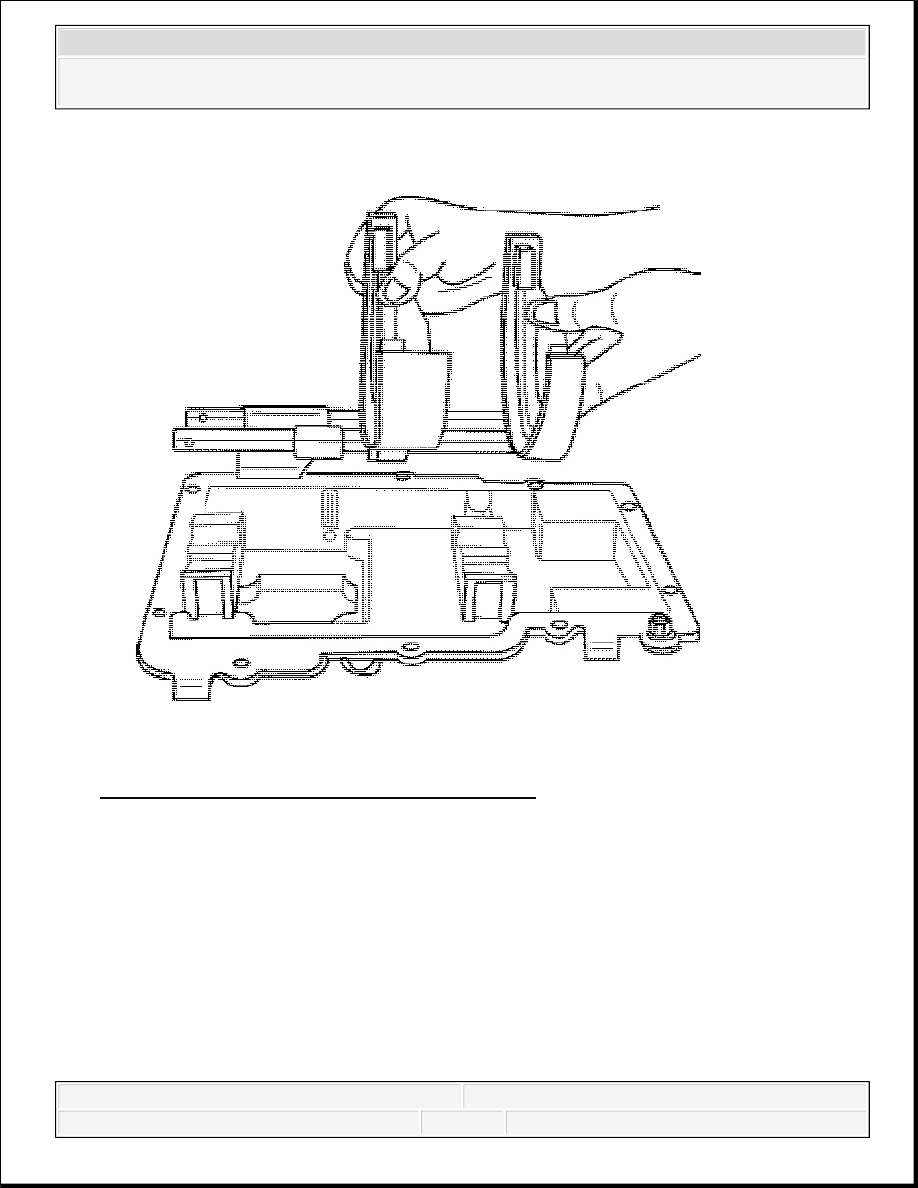

Fig. 89: Assembly With Shafts, Forks And Stops
Courtesy of GENERAL MOTORS CORP.

13. Remove the rest of the assembly with the shafts, forks and stops.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

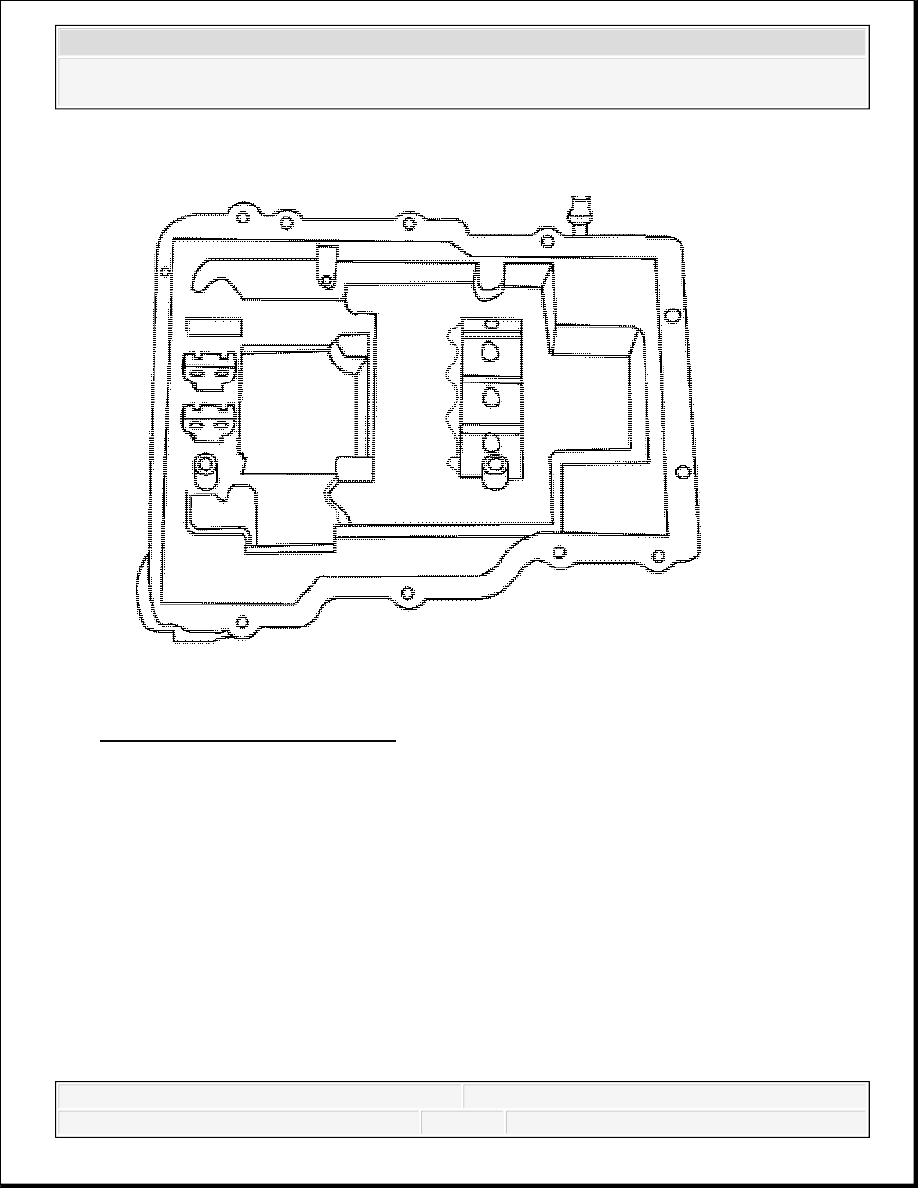

Fig. 90: 3 Spheres And 3 Springs
Courtesy of GENERAL MOTORS CORP.

14. Be careful not to lose the 3 spheres and the 3 springs.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
