FRONT SIDE DOOR WATER DEFLECTOR REPLACEMENT

Callout

Component Name

Preliminary Procedure:
Remove the window control switch, if equipped. Refer to Rear Side Door Window
Switch Replacement (Crew Cab) or Rear Side Door Window Switch Replacement
(Extended Cab) .

1

Rear Access Door Upper Trim Panel Assembly
Tip: Start removing or installing at the bottom of the panel.

2

Rear Access Door Upper Rear Trim Panel Assembly
Tip: Start removing or installing at the bottom of the panel.

3

Rear Access Door Upper Trim Panel Clip (Qty: 6)

4

Rear Access Door Release Handle Cover

5

Rear Access Door Armrest Opening Cover

6

Rear Access Door Trim Panel Bolt (Qty: 3)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

7

Rear Access Door Trim Panel Assembly
Tip:

1. Disengage door lock cable.

2. There are two hooks located on the lower portion of the door trim panel

that are being used for manufacturing installation ONLY.

3. If these hook are damaged during either removal or installation of the door

trim panel, replacement of the panel is not required.

8

Rear Access Door Trim Panel Retainer (Qty: 7)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



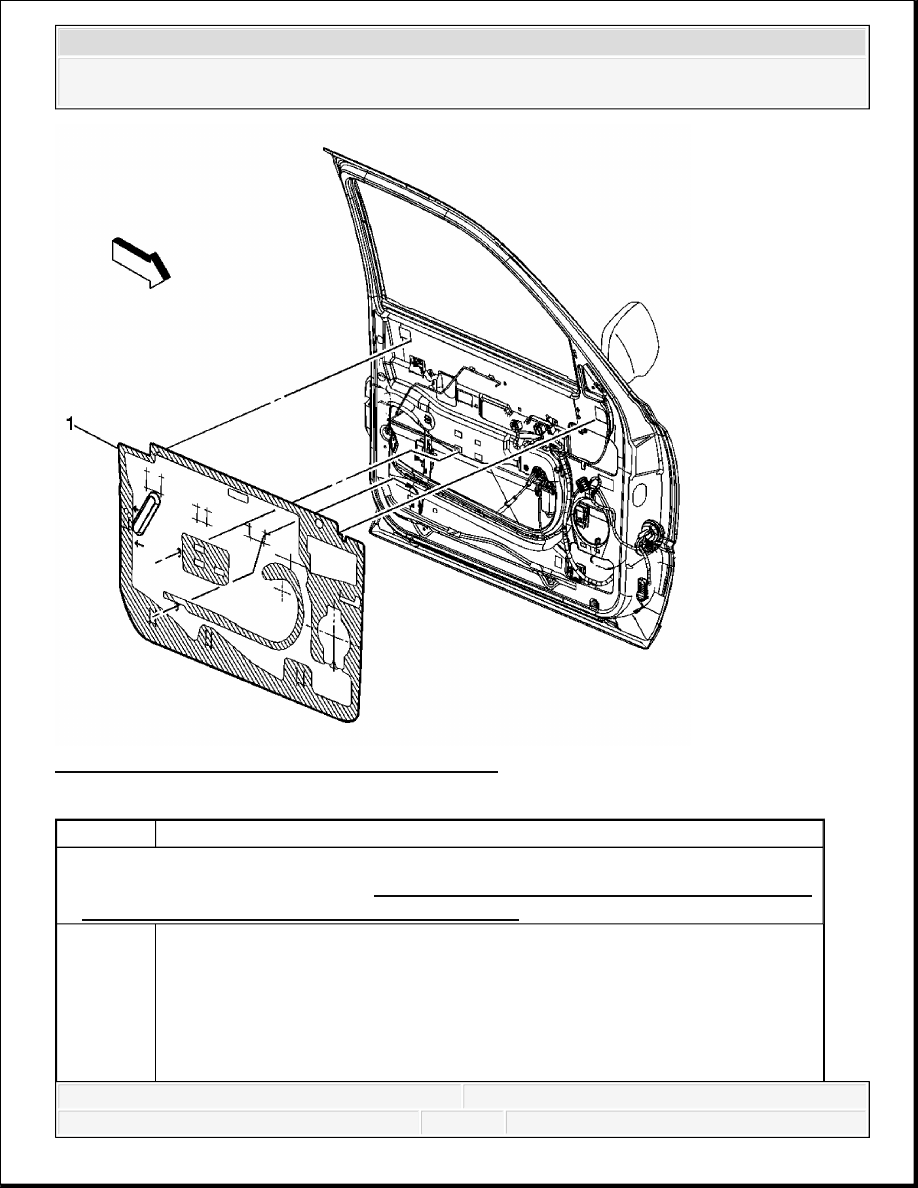

Fig. 9: View Of Front Side Door Water Deflector
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure:
Remove the door trim panel. Refer to Front Side Door Trim Panel Replacement (YE9)
or Front Side Door Trim Panel Replacement (SLT).

1

Front Side Door Water Deflector
Tip:

1. Use a flat-bladed tool to separate the bond between the sealer and the

door.

2. Use waterproof tape, or 3M 777 or equivalent, if the water deflector is



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



REAR SIDE DOOR WATER DEFLECTOR REPLACEMENT

damaged.

3. It will be necessary to replace trim panel retaining clips, if broken.

4. Before replacing the water deflector clean the door adhesive area, using a

50/50 mix of isopropyl alcohol or equivalent.



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



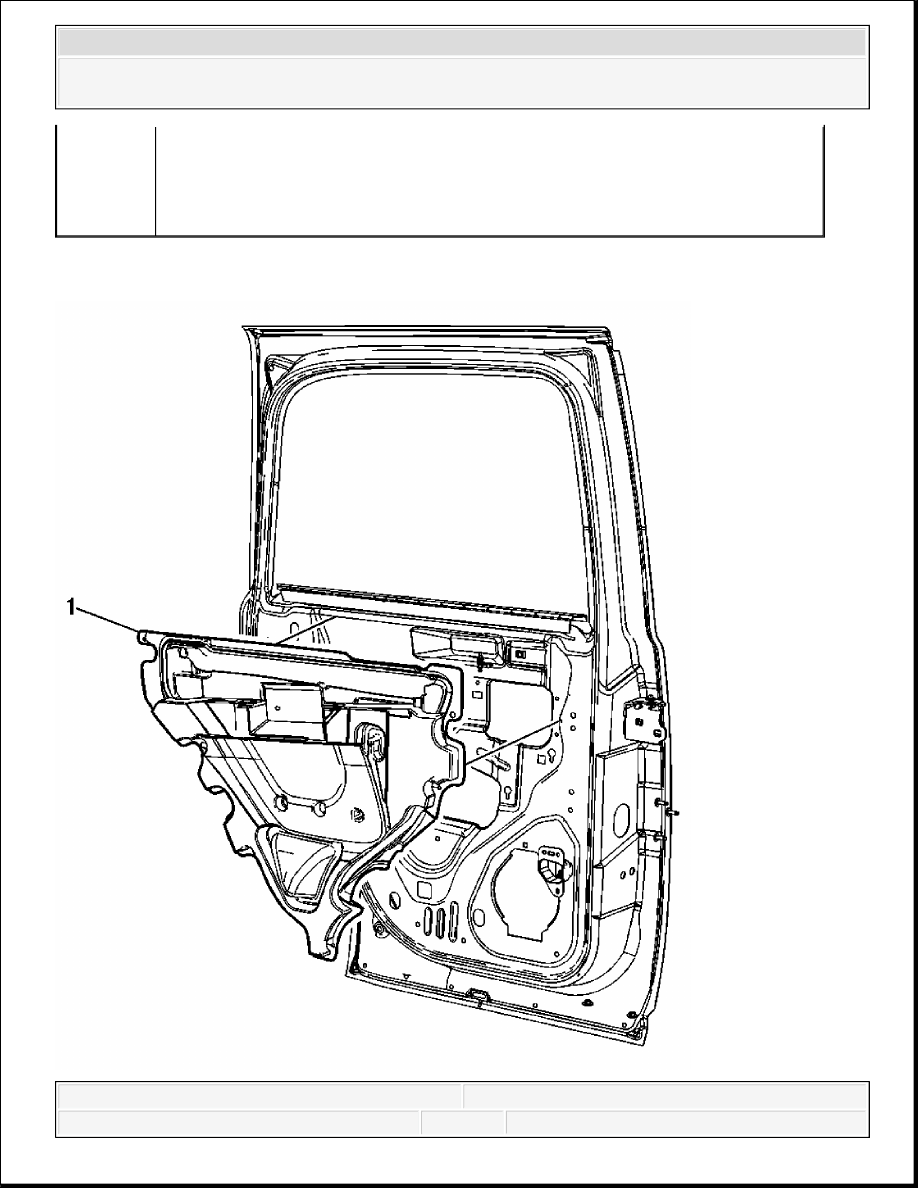

Fig. 10: View Of Rear Side Door Water Deflector
Courtesy of GENERAL MOTORS CORP.

FRONT SIDE DOOR SILL PLATE REPLACEMENT (REGULAR CAB/CREW CAB)

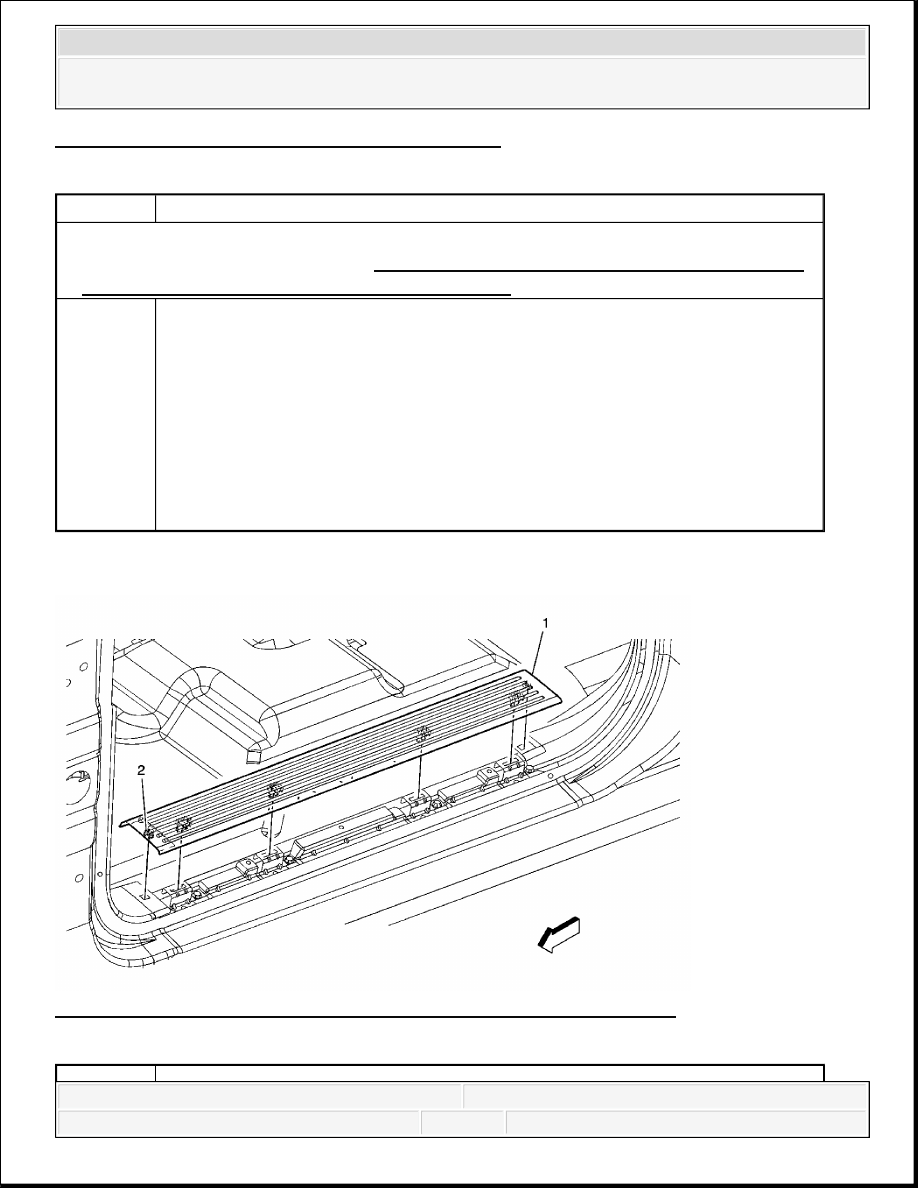

Fig. 11: View Of Front Side Door Sill Plate (Regular Cab/Crew Cab)
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure:
Remove the door trim panel. Refer to Rear Side Door Trim Panel Replacement (YE9)
or Rear Side Door Trim Panel Replacement (SLT).

1

Rear Side Door Water Deflector
Tip:

1. Use a flat-bladed tool to separate the bond between the sealer and the

door.

2. Use waterproof tape or equivalent, if the water deflector is damaged.

3. It will be necessary to replace trim panel retaining clips, if broken.

4. Before replacing the water deflector, clean the door adhesive area using a

50/50 mix of isopropyl alcohol or equivalent.
