REPAIR INSTRUCTIONS

INSTRUMENT PANEL INSULATOR REPLACEMENT (WITH RPO SLT)

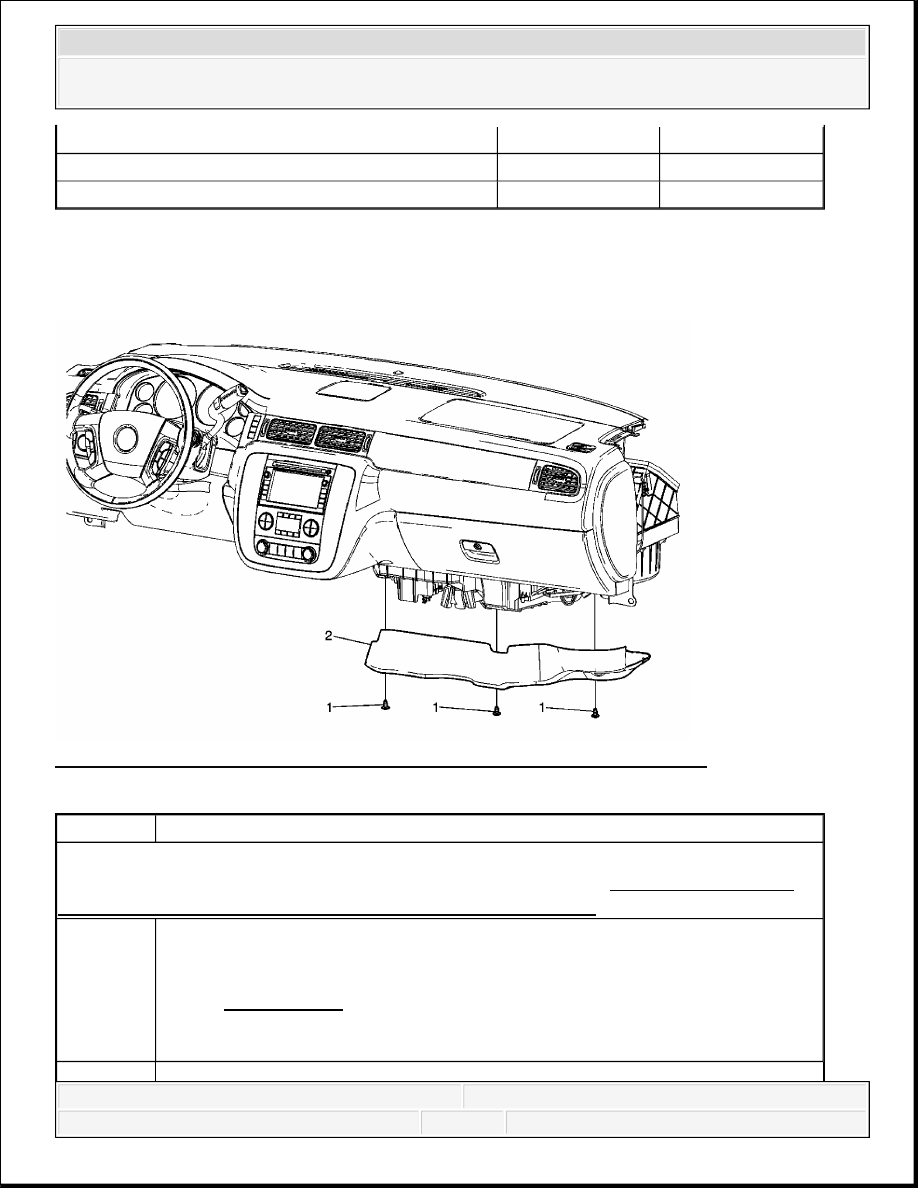

Fig. 1: View Of Instrument Panel Lower Trim Panel Insulator & Screws
Courtesy of GENERAL MOTORS CORP.

Instrument Panel Upper Trim Panel Bolts

9 N.m

80 lb in

Instrument Panel Upper Trim Panel Screws

2 N.m

18 lb in

Roof Console Screws

2 N.m

18 lb in

Callout

Component Name

Preliminary Procedure:
Remove the right side front floor console side trim panel. Refer to Front Floor Console
Side Trim Panel Replacement - Right Side (with RPO SLT).

1

Instrument Panel Lower Trim Panel Insulator Screws (Qty: 3)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



INSTRUMENT PANEL INSULATOR REPLACEMENT (WITHOUT RPO SLT)

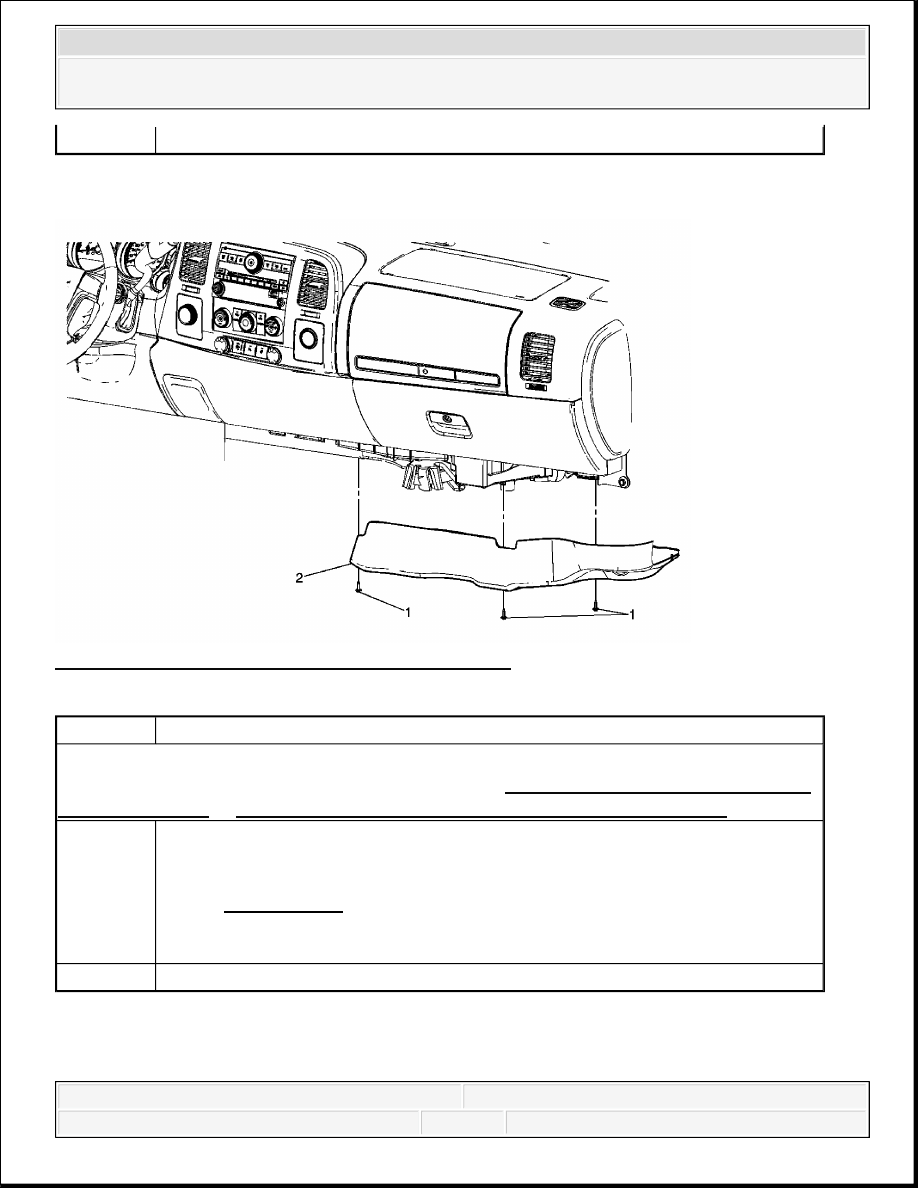

Fig. 2: Instrument Panel Insulator Panel & Screws
Courtesy of GENERAL MOTORS CORP.

INSTRUMENT PANEL LOWER CENTER TRIM REPLACEMENT

2

Instrument Panel Lower Trim Panel Insulator

Callout

Component Name

Preliminary Procedure:
Remove the front floor console, if equipped. Refer to Front Floor Console Replacement
(with RPO SLT) or Front Floor Console Replacement (without RPO SLT).

1

Instrument Panel Insulator Panel Screw (Qty: 3)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Instrument Panel Insulator Panel



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



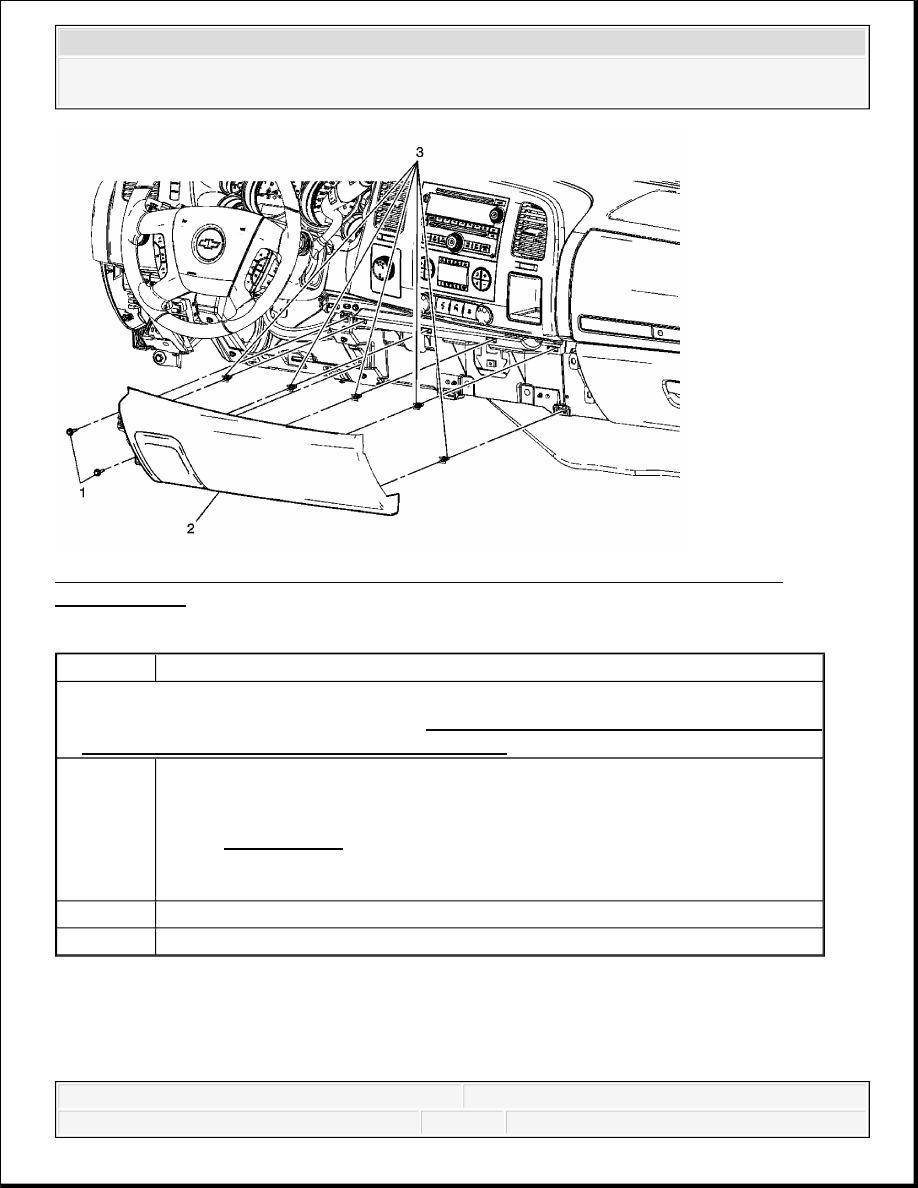

Fig. 3: View Of Instrument Panel Lower Center Trim Panel Assembly, Screws &
Retainer Clips
Courtesy of GENERAL MOTORS CORP.

INSTRUMENT PANEL LOWER BRACE BEZEL REPLACEMENT

Callout

Component Name

Preliminary Procedure:
Remove the knee bolster assembly. Refer to Knee Bolster Replacement (with RPO SLT)
or Knee Bolster Replacement (without RPO SLT).

1

Instrument Panel Lower Center Trim Panel Screw (Qty: 2)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Instrument Panel Lower Center Trim Panel Assembly

3

Retainer Clip (Qty: 6)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



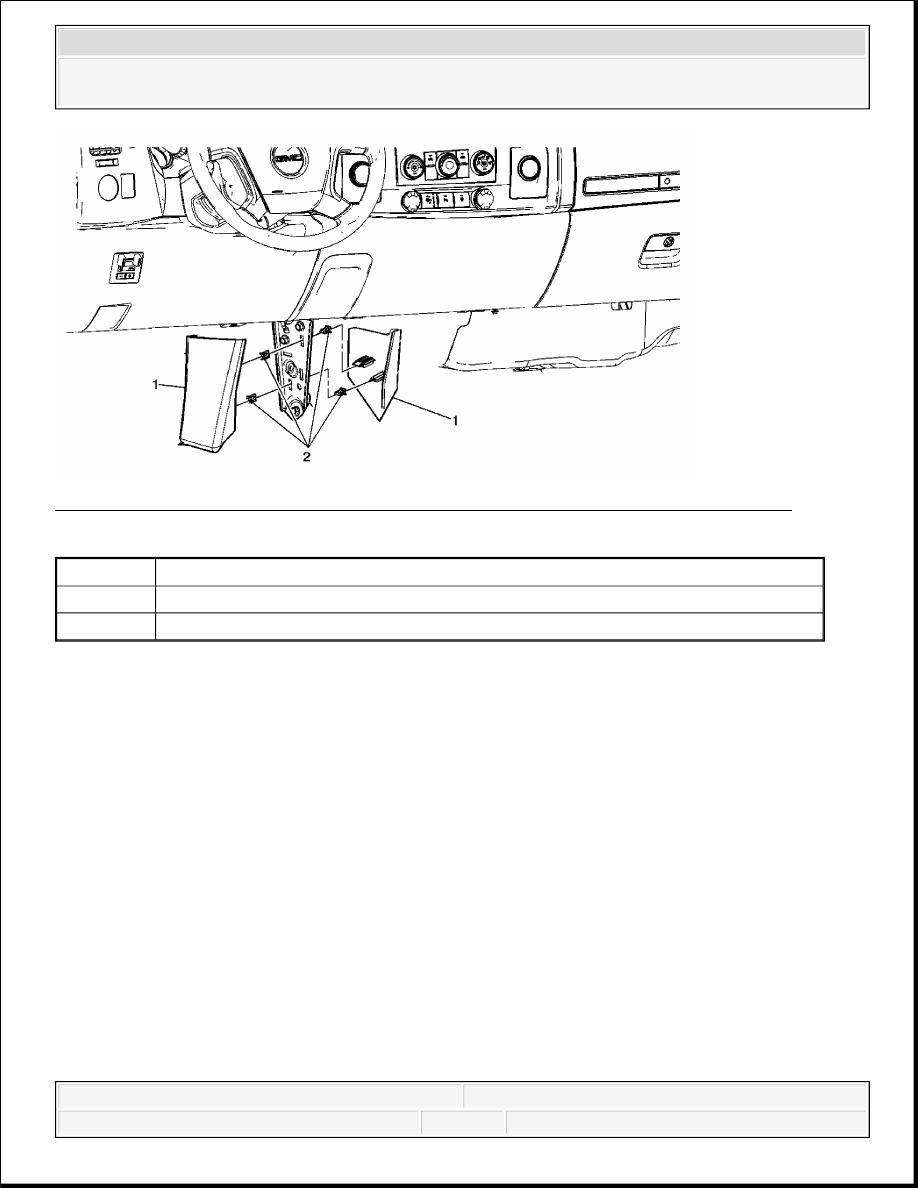

Fig. 4: View Of Instrument Panel Center Support Bracket Bezel & Retainer Clips
Courtesy of GENERAL MOTORS CORP.

KNEE BOLSTER REPLACEMENT (WITH RPO SLT)

Callout

Component Name

1

Instrument Panel Center Support Bracket Bezel

2

Retainer Clips (Qty: 4)
