Chevrolet Silverado / GMC Sierra. Service manual - part 2348

Courtesy of GENERAL MOTORS CORP.

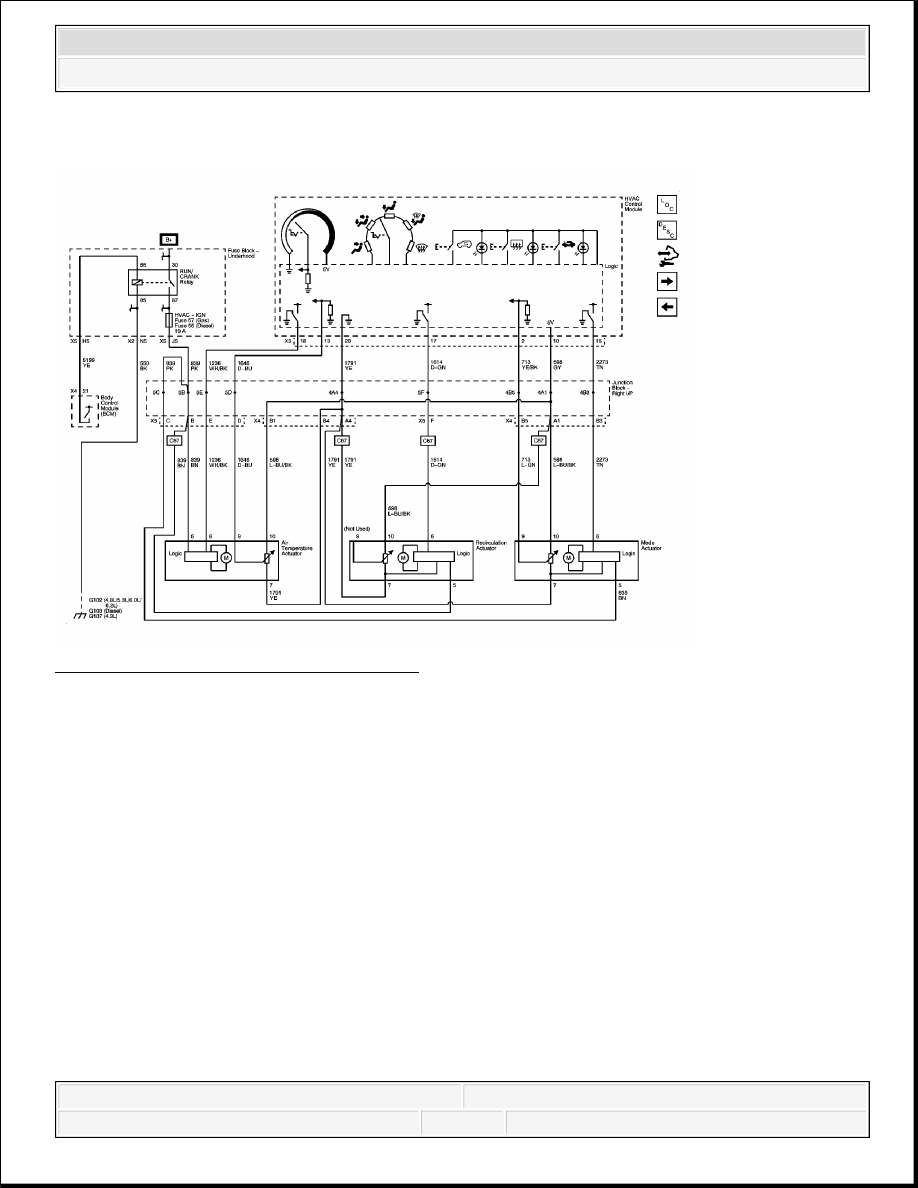

Fig. 2: Mode and Temperature Controls
Courtesy of GENERAL MOTORS CORP.



2008 Chevrolet Silverado 1500

2008 HVAC HVAC - Manual - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



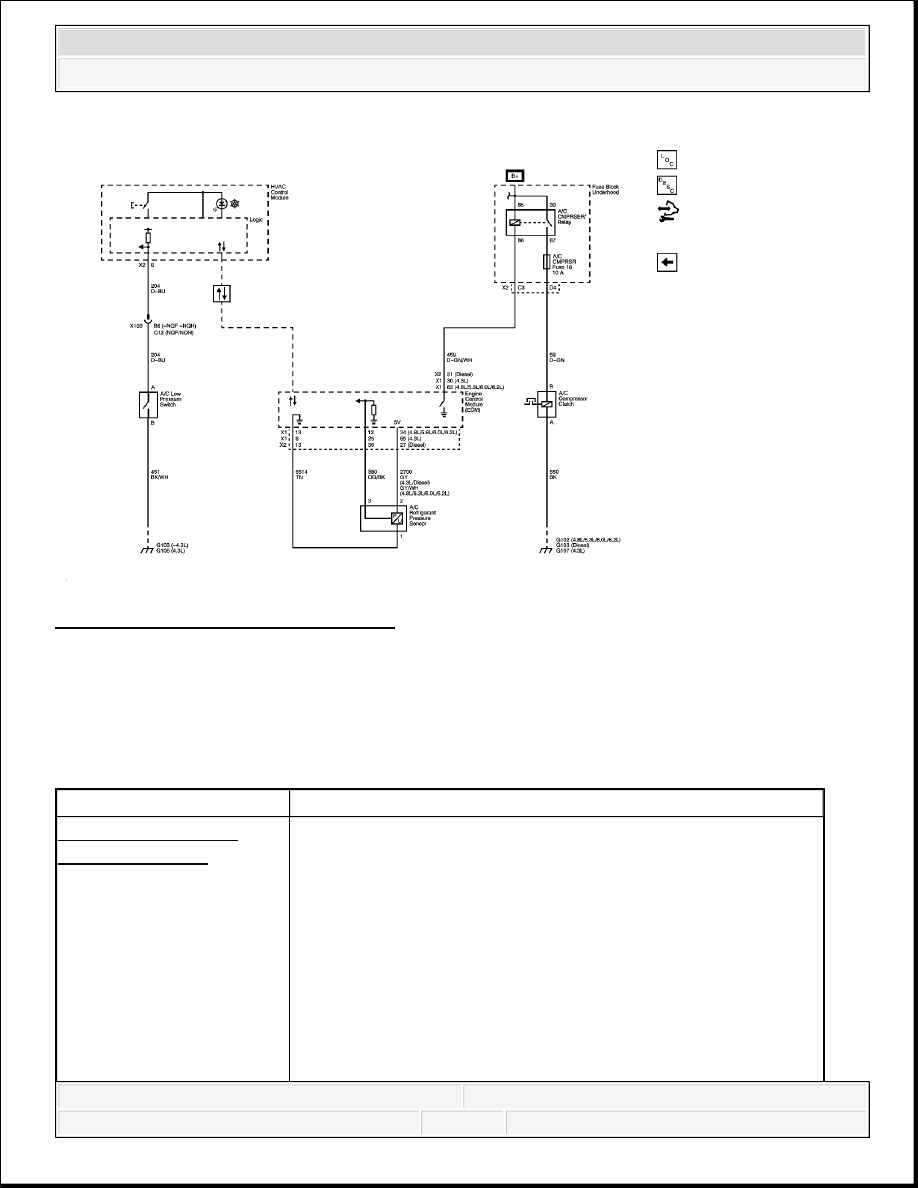

Fig. 3: A/C Compressor Controls C67
Courtesy of GENERAL MOTORS CORP.

DIAGNOSTIC INFORMATION AND PROCEDURES

DIAGNOSTIC CODE INDEX

DIAGNOSTIC CODE INDEX

DTC

Description

DTC B0228, B0413,
B0423, or B3779

B0228 02: Recirculate Position Feedback Circuit Short to

Ground

B0228 05: Recirculate Position Feedback Circuit Short to

Battery or Open

B0228 61: Recirculate Position Circuit Actuator Stuck

B0413 02: Temperature Control 1 Feedback Circuit Short to

Ground

B0413 05: Temperature Control 1 Feedback Circuit Short to

Battery or Open

B0413 61: Temperature Control 1 Feedback Circuit Actuator

Stuck Open



2008 Chevrolet Silverado 1500

2008 HVAC HVAC - Manual - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



DTC B0228, B0413, B0423, OR B3779

Diagnostic Instructions

Perform the Diagnostic System Check - Vehicle prior to using this diagnostic procedure.

Review Strategy Based Diagnosis for an overview of the diagnostic approach.

Diagnostic Procedure Instructions provides an overview of each diagnostic category.

DTC Descriptor

DTC B0228 02

Recirculate Position Feedback Circuit Short to Ground

DTC B0228 05

Recirculate Position Feedback Circuit Short to Battery or Open

DTC B0228 61

B0423 02: Temperature Control 2 Feedback Circuit Short to

Ground

B0423 05: Temperature Control 2 Feedback Circuit Short to

Battery or Open

B0423 61: Temperature Control 2 Circuit Actuator Stuck

B3779 02: Air Flow Control 9 Feedback Circuit Short to

Ground

B3779 05: Air Flow Control 9 Feedback Circuit Short to

Battery or Open

B3779 61: Air Flow Control 9 Circuit Actuator Stuck

DTC P0532 or P0533

P0532: Air Conditioning A/C Refrigerant Pressure Sensor

Circuit Low Voltage

P0533: Air Conditioning A/C Refrigerant Pressure Sensor

Circuit High Voltage

DTC P0645

P0645: A/C Clutch Relay Control Circuit

DTC P0646 or P0647

P0646: Air Conditioning (A/C) Clutch Relay Control Circuit

Low Voltage

P0647: Air Conditioning (A/C) Clutch Relay Control Circuit

High Voltage



2008 Chevrolet Silverado 1500

2008 HVAC HVAC - Manual - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Recirculate Position Circuit Actuator Stuck

DTC B0413 02

Temperature Control 1 Feedback Circuit Short to Ground

DTC B0413 05

Temperature Control 1 Feedback Circuit Short to Battery or Open

DTC B0413 61

Temperature Control 1 Feedback Circuit Actuator Stuck Open

DTC B0423 02

Temperature Control 2 Feedback Circuit Short to Ground

DTC B0423 05

Temperature Control 2 Feedback Circuit Short to Battery or Open

DTC B0423 61

Temperature Control 2 Circuit Actuator Stuck

DTC B3779 02

Air Flow Control 9 Feedback Circuit Short to Ground

DTC B3779 05

Air Flow Control 9 Feedback Circuit Short to Battery or Open

DTC B3779 61

Air Flow Control 9 Circuit Actuator Stuck

Diagnostic Fault Information

Circuit

Short to

Ground

Open/High

Resistance

Short to

Voltage

Signal

Performance
