Chevrolet Silverado / GMC Sierra. Service manual - part 2340

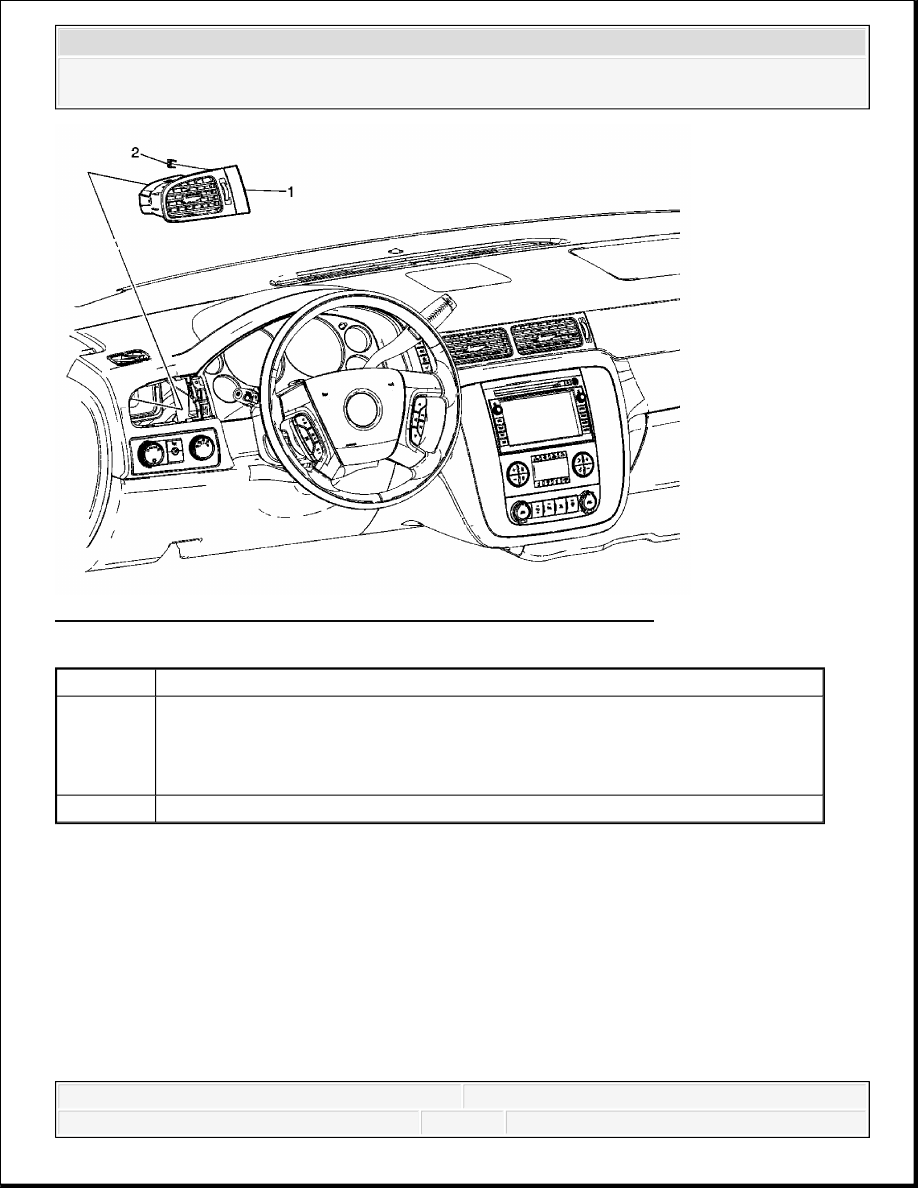

Fig. 104: View Of Instrument Panel Air Deflector & Retainer Clip
Courtesy of GENERAL MOTORS CORP.

INSTRUMENT PANEL CENTER AIR OUTLET REPLACEMENT (WITHOUT RPO SLT)

Callout

Component Name

1

Instrument Panel Air Outlet Assembly - Left
Tip: Use a flat-bladed plastic trim tool to release the retainer clip on the right
side of the air outlet assembly, securing the air outlet assembly to the instrument
panel.

2

Retainer Clip (Qty: 1)



2008 Chevrolet Silverado 1500

2008 HVAC Heating, Ventilation, and Air Conditioning - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



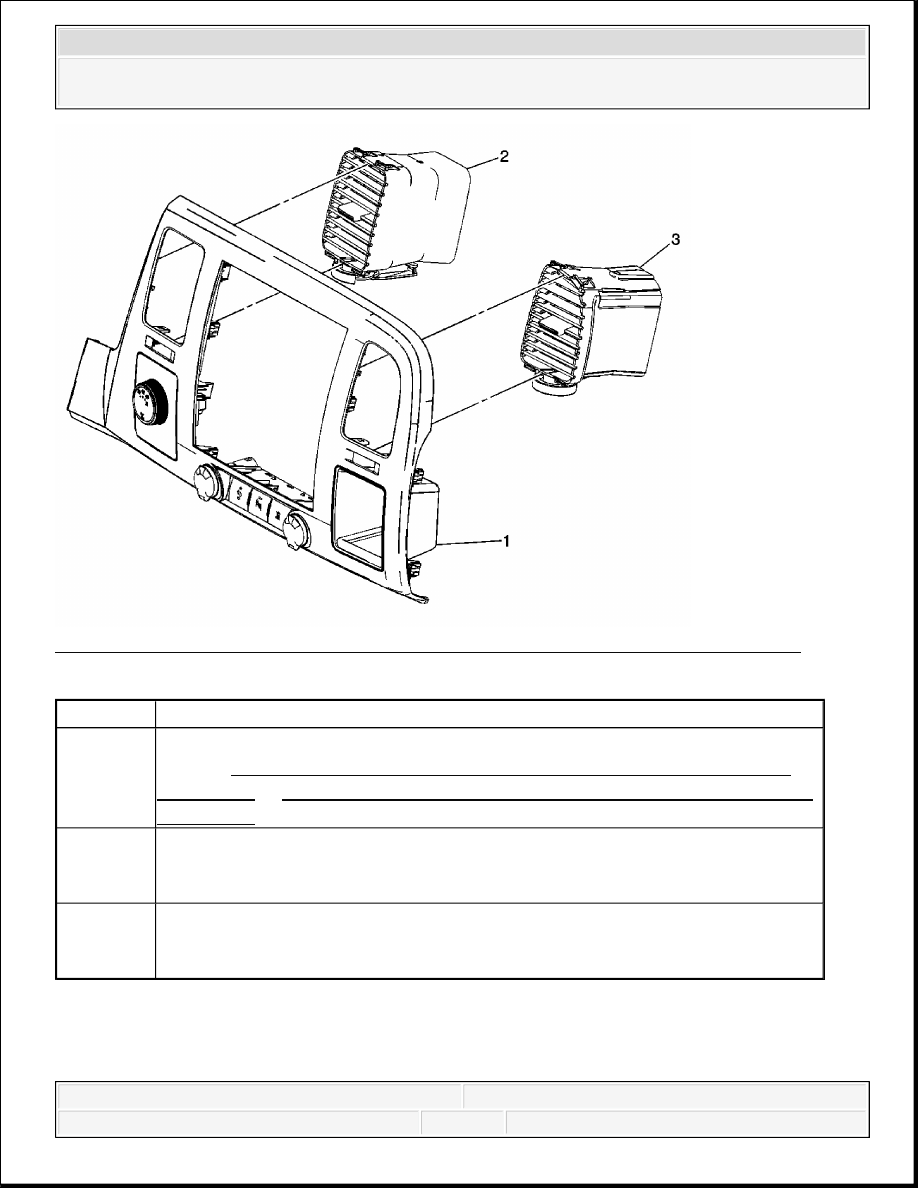

Fig. 105: View Of Instrument Panel Accessory Trim Plate & Air Outlet Assemblies
Courtesy of GENERAL MOTORS CORP.

INSTRUMENT PANEL CENTER AIR OUTLET REPLACEMENT (WITH RPO SLT)

Callout

Component Name

1

Instrument Panel Accessory Trim Plate
Refer to Instrument Panel Accessory Trim Plate Replacement (without
RPO SLT) or Instrument Panel Accessory Trim Plate Replacement (with
RPO SLT)

2

Instrument Panel Center Air Outlet Assembly - Left
Tip: Release the retaining tabs securing the outlet to the instrument panel
accessory trim plate.

3

Instrument Panel Center Air Outlet Assembly - Right
Tip: Release the retaining tabs securing the outlet to the instrument panel
accessory trim plate.



2008 Chevrolet Silverado 1500

2008 HVAC Heating, Ventilation, and Air Conditioning - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



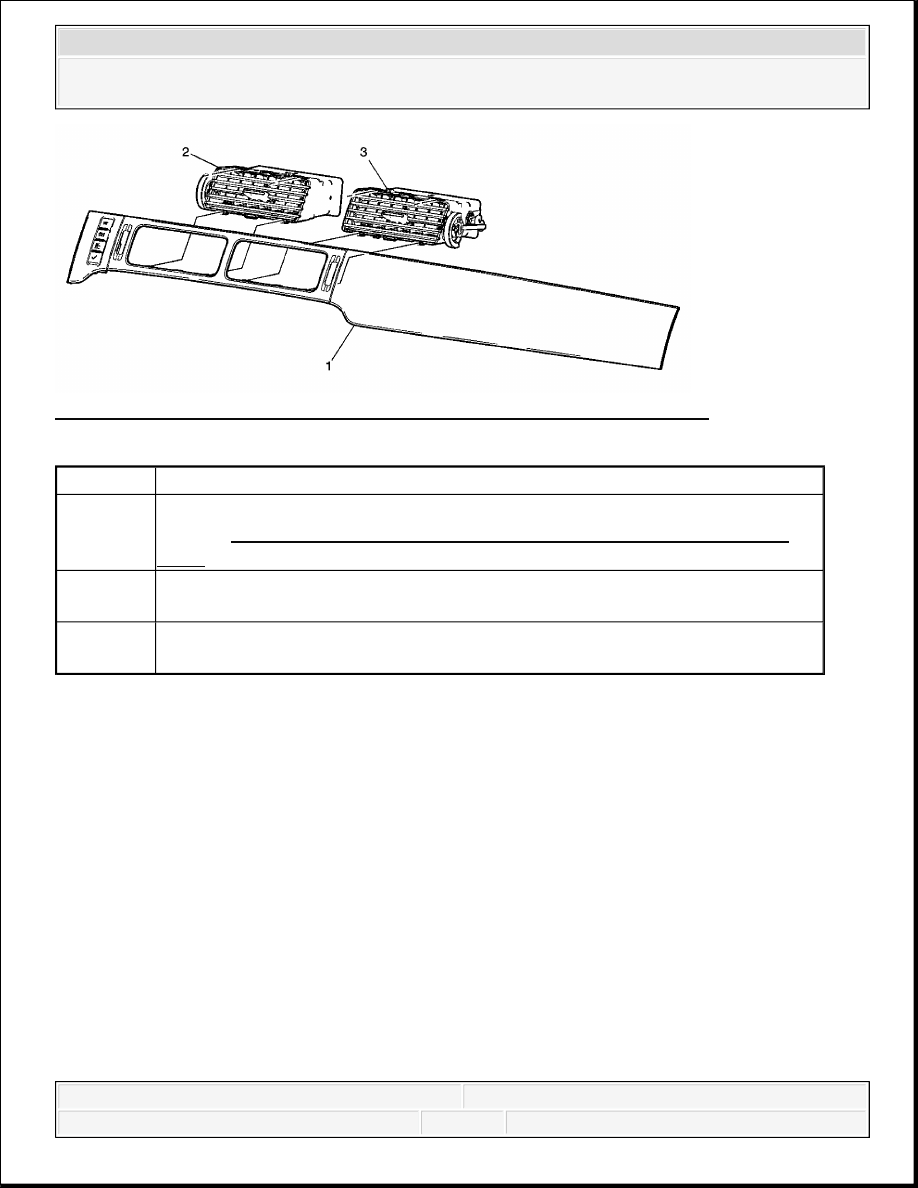

Fig. 106: View Of Instrument Panel Center Air Deflectors & Trim Panel
Courtesy of GENERAL MOTORS CORP.

INSTRUMENT PANEL OUTER AIR OUTLET REPLACEMENT - RIGHT SIDE (WITHOUT RPO
SLT)

Callout

Component Name

1

Instrument Panel Center Trim Panel
Refer to Instrument Panel Center Trim Panel Replacement (with RPO
SLT) .

2

Instrument Panel Center Air Deflector - Left
Tip: Release the tabs securing the air deflector to the trim panel.

3

Instrument Panel Center Air Deflector - Right
Tip: Release the tabs securing the air deflector to the trim panel.



2008 Chevrolet Silverado 1500

2008 HVAC Heating, Ventilation, and Air Conditioning - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



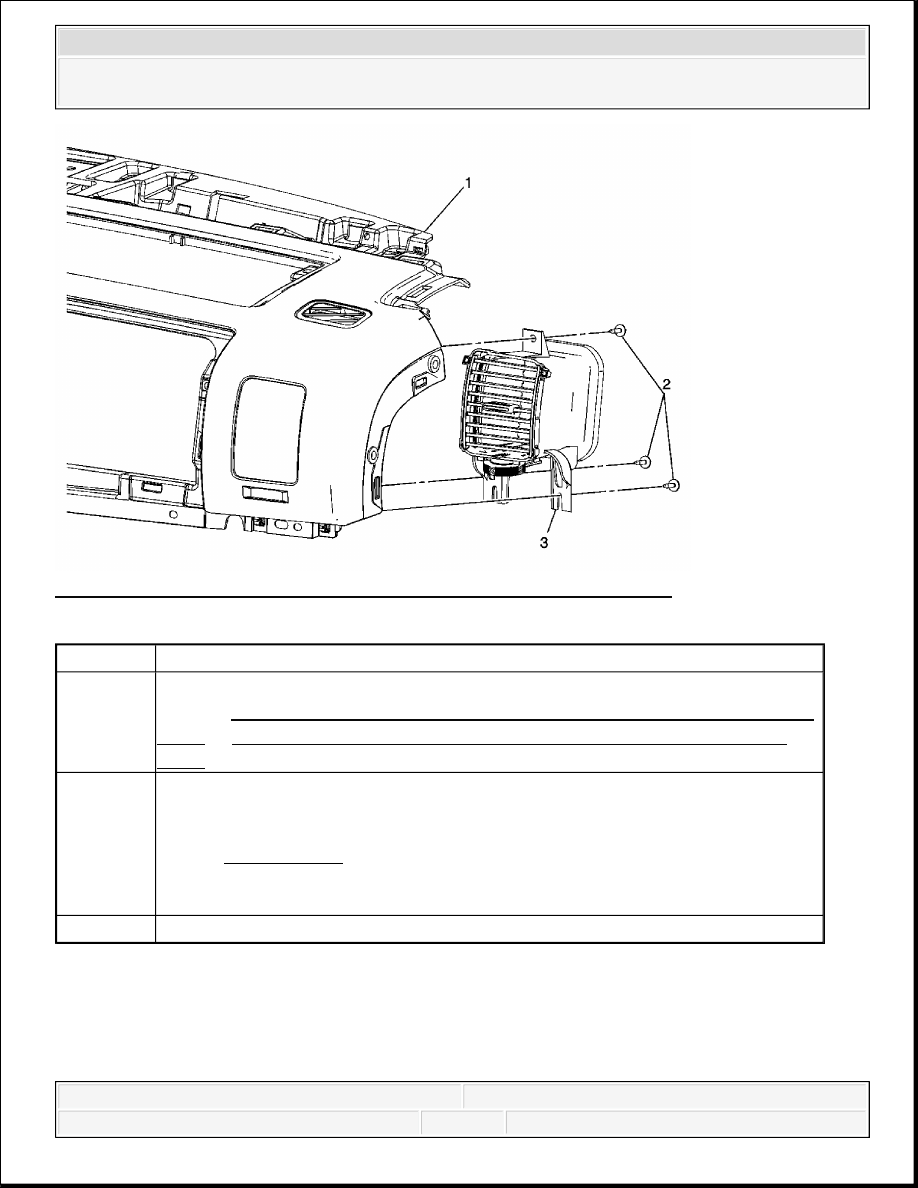

Fig. 107: View Of Upper Trim Panel, Air Outlet Assembly & Screws
Courtesy of GENERAL MOTORS CORP.

INSTRUMENT PANEL OUTER AIR OUTLET REPLACEMENT - RIGHT SIDE (WITH RPO SLT)

Callout

Component Name

1

Instrument Panel Upper Trim Panel
Refer to Instrument Panel Upper Trim Panel Replacement (without RPO
SLT) or Instrument Panel Upper Trim Panel Replacement (with RPO
SLT) .

2

Instrument Panel Air Outlet Screw (Qty: 3)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

3

Instrument Panel Air Outlet Assembly - Right



2008 Chevrolet Silverado 1500

2008 HVAC Heating, Ventilation, and Air Conditioning - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
