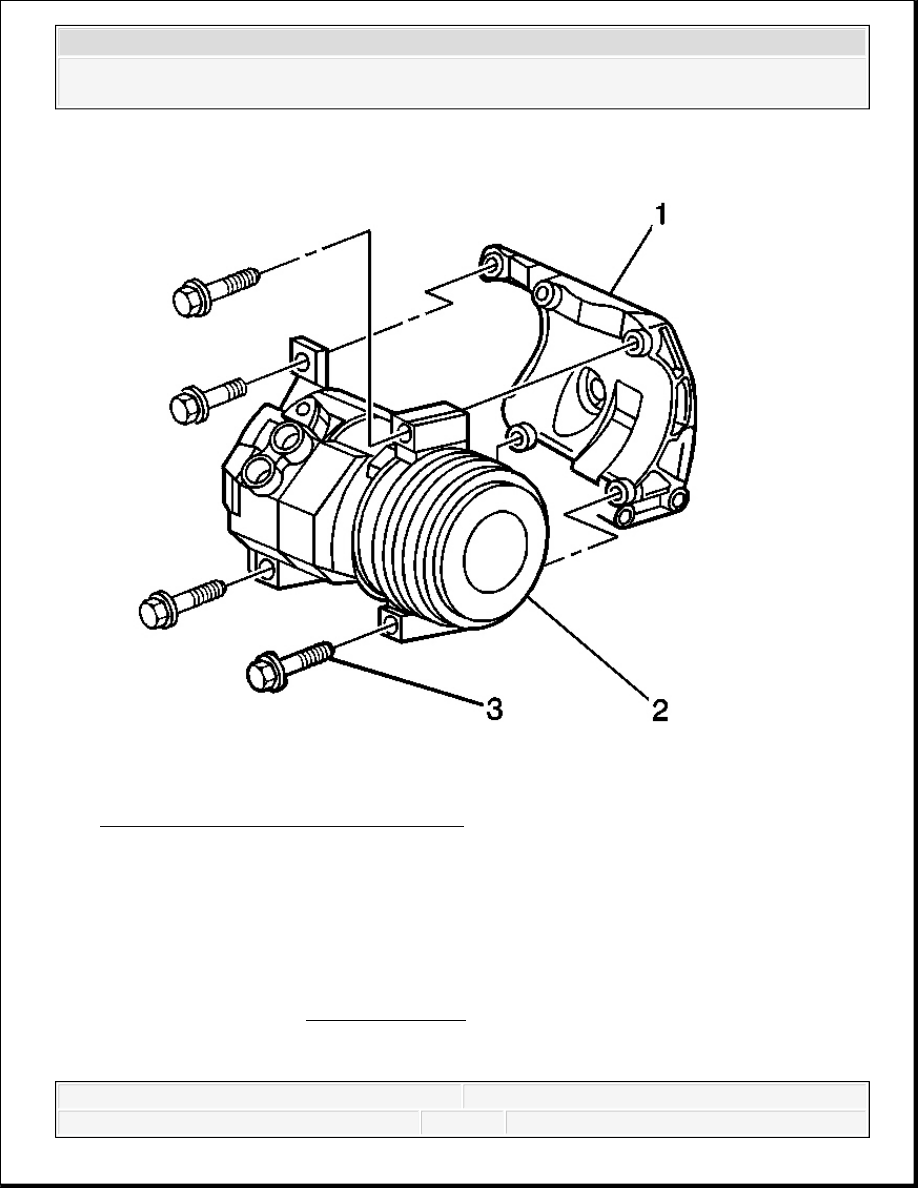

Fig. 8: View of A/C Compressor & Bolts
Courtesy of GENERAL MOTORS CORP.

13. Remove the A/C compressor mounting bolts. The lower right bolt (3) will stay with the

compressor due to a lack of clearance.

14. Remove the A/C compressor (2) from the bracket (1).

15. If replacing the A/C compressor. Refer to Compressor Oil Balancing.

Installation Procedure



2008 Chevrolet Silverado 1500

2008 HVAC Heating, Ventilation, and Air Conditioning - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



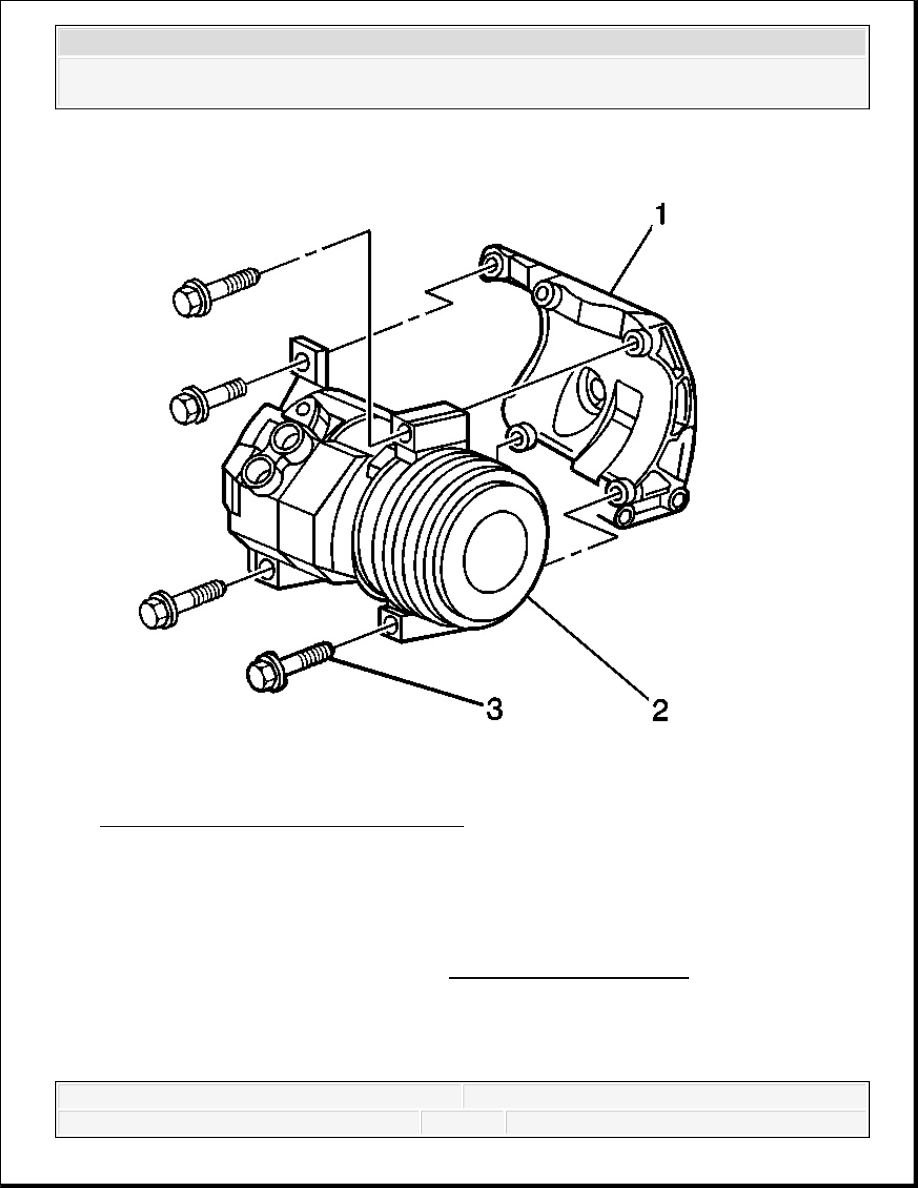

Fig. 9: View of A/C Compressor & Bolts
Courtesy of GENERAL MOTORS CORP.

1. Install the A/C compressor (2) to the bracket (1) through the fender well. Insert the

mounting bolt (3) into the lower right mounting boss before installing the A/C compressor.

2. Install the A/C compressor to the bracket. Insert the mounting bolt into the lower right

mount before installing the A/C compressor.

3. Install the A/C compressor mounting bolts.

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 HVAC Heating, Ventilation, and Air Conditioning - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Tighten: Tighten the bolts to 50 N.m (37 lb ft).

4. Connect the electrical connector to the A/C compressor.

5. Install the A/C discharge hose to the compressor using new sealing washers. Refer to

Sealing Washer Replacement.

6. Install the A/C discharge hose bolt to the A/C compressor.

Tighten: Tighten the bolt to 16 N.m (12 lb ft).

7. Install the A/C suction hose to the compressor using new sealing washers. Refer to Sealing

Washer Replacement.

8. Install the A/C suction hose bolt to the A/C compressor.

Tighten: Tighten the bolt to 16 N.m (12 lb ft).

9. Install the A/C drive belt. Refer to Air Conditioning Compressor Belt Replacement .

10. Evacuate and recharge the A/C system. Refer to Refrigerant Recovery and Recharging.

11. Install the air cleaner resonator outlet duct. Refer to Air Cleaner Resonator Outlet Duct

Replacement .

12. Leak test the fittings of the component using the J 39400-A . See Special Tools.

AIR CONDITIONING COMPRESSOR REPLACEMENT (LLY/LMM)

Tools Required

J 39400-A Halogen Leak Detector. See Special Tools.

Removal Procedure



2008 Chevrolet Silverado 1500

2008 HVAC Heating, Ventilation, and Air Conditioning - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



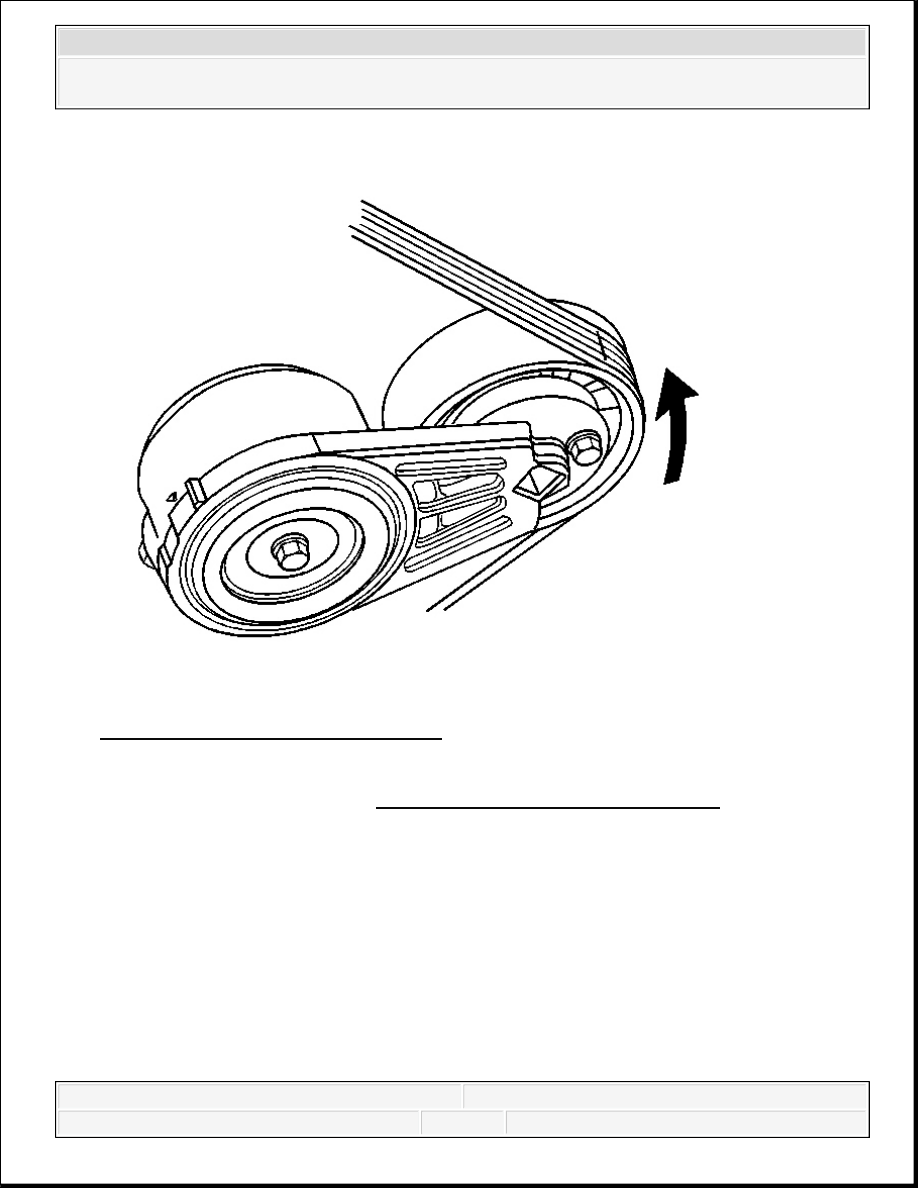

Fig. 10: View Of Drive Belt Tensioner
Courtesy of GENERAL MOTORS CORP.

1. Recover the refrigerant. Refer to Refrigerant Recovery and Recharging.

2. Install a ratchet into the belt tensioner adapter opening.

3. Rotate the belt tensioner counterclockwise in order to relieve the tension on the belt.

4. Remove the belt from the A/C compressor.

5. Slowly release the tension on the belt tensioner.
