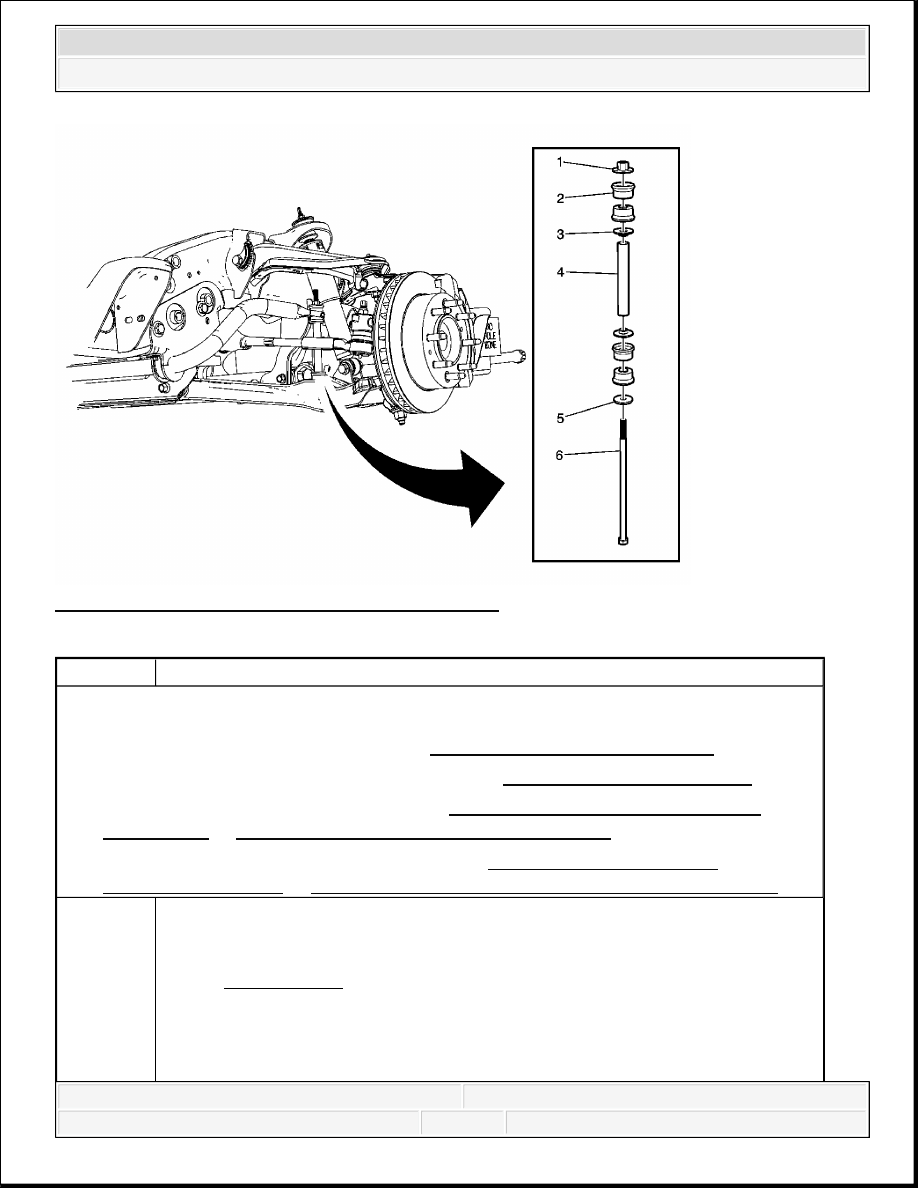

Fig. 3: View Of Stabilizer Shaft Link (2500/3500)
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Remove the engine shield, if equipped. Refer to Engine Shield Replacement .

3. Remove the stabilizer shaft link. Refer to Stabilizer Shaft Link Replacement

(2500/3500) or Stabilizer Shaft Link Replacement (1500).

4. Remove the stabilizer shaft insulator. Refer to Stabilizer Shaft Insulator

Replacement (1500) or Stabilizer Shaft Insulator Replacement (2500, 3500).

1

Stabilizer Shaft Link Retaining Nut

Procedure

1. Remove all traces of the original adhesive patch.

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 SUSPENSION Front Suspension - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



STABILIZER SHAFT LINK REPLACEMENT (1500)

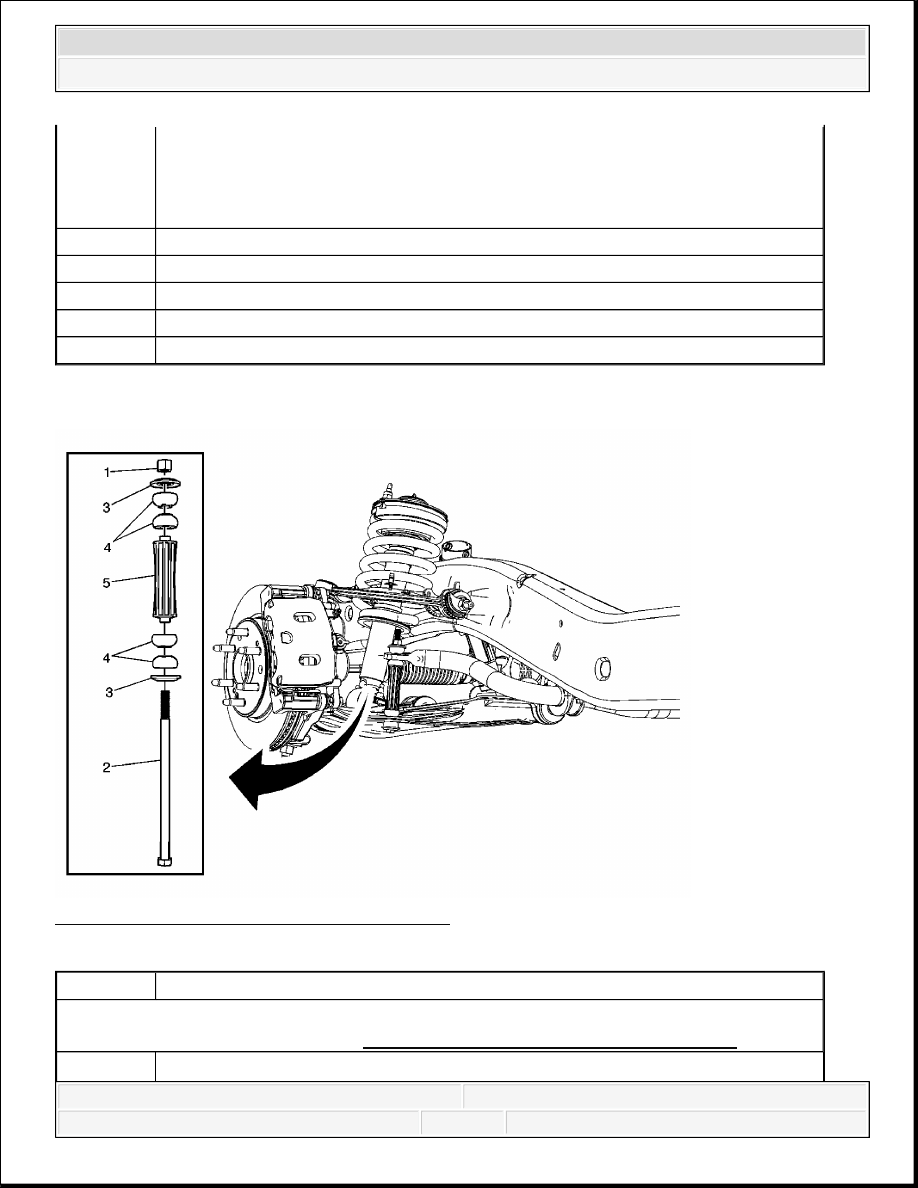

Fig. 4: View Of Stabilizer Shaft Link (1500)
Courtesy of GENERAL MOTORS CORP.

2. Apply Threadlocker GM P/N 12345382 (Canadian P/N 10953489)

BLUE LOCTITE # 242 on the threads of the bolt.

Tighten: 23 N.m (17 lb ft)

2

Front Stabilizer Shaft Insulator (Qty: 4)

3

Front Stabilizer Shaft Washer (Qty: 2)

4

Front Stabilizer Shaft Spacer

5

Front Stabilizer Shaft Washer

6

Front Stabilizer Shaft Bolt

Callout

Component Name

Preliminary Procedure:
Remove the tire and wheel. Refer to Tire and Wheel Removal and Installation .

Stabilizer Shaft Link Nut



2008 Chevrolet Silverado 1500

2008 SUSPENSION Front Suspension - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



STABILIZER SHAFT INSULATOR REPLACEMENT (1500)

Fig. 5: View Of Stabilizer Shaft Insulator (1500)

1

Procedure

1. Remove all traces of the original adhesive patch.

2. Apply Threadlocker GM P/N 12345382 (Canadian P/N 10953489)

BLUE LOCTITE # 242 on the threads of the bolts.

Tighten: 23 N.m (17 lb ft)

NOTE:

Refer to Fastener Notice .

2

Stabilizer Shaft Link Bolt

3

Stabilizer Shaft Link Washer (Qty: 2)

4

Stabilizer Shaft Link Insulator (Qty: 4)

5

Stabilizer Shaft Link Spacer



2008 Chevrolet Silverado 1500

2008 SUSPENSION Front Suspension - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Courtesy of GENERAL MOTORS CORP.

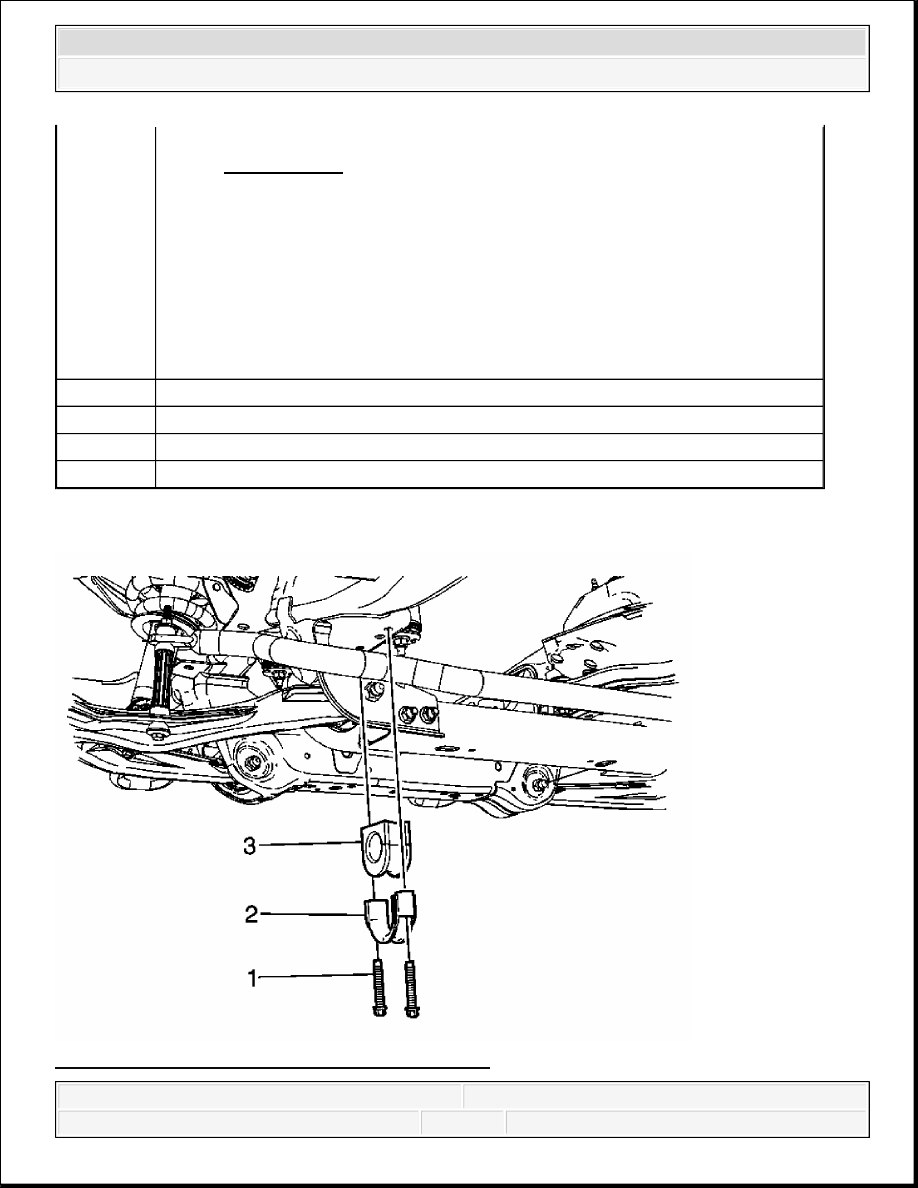

STABILIZER SHAFT INSULATOR REPLACEMENT (2500, 3500)

Callout

Component Name

Preliminary Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Remove the engine shield, if equipped. Refer to Engine Shield Replacement .

1

Stabilizer Shaft Clamp Bolt (Qty: 2)

Tighten: 50 N.m (37 lb ft)

NOTE:

Refer to Fastener Notice .

2

Stabilizer Shaft Clamp

3

Stabilizer Shaft Insulator
Tip: Ensure that the slit in the stabilizer shaft insulator is installed toward the
rear of the vehicle.
