1. Clean the engine block cylinder head bolt holes, if required.

Thread repair tool J 42385-107 may be used to clean the threads of old threadlocking
material.

2. Spray cleaner GM P/N 12346139 (Canadian P/N 10953463), GM P/N 12377981

(Canadian P/N 10953463), or equivalent, into the hole.

3. Clean the cylinder head bolt holes with compressed air.

4. Install the cylinder head locating pins (230).

cylinder head bolts during assembly.

Do not use any type of sealant on the cylinder head
gasket, unless specified.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



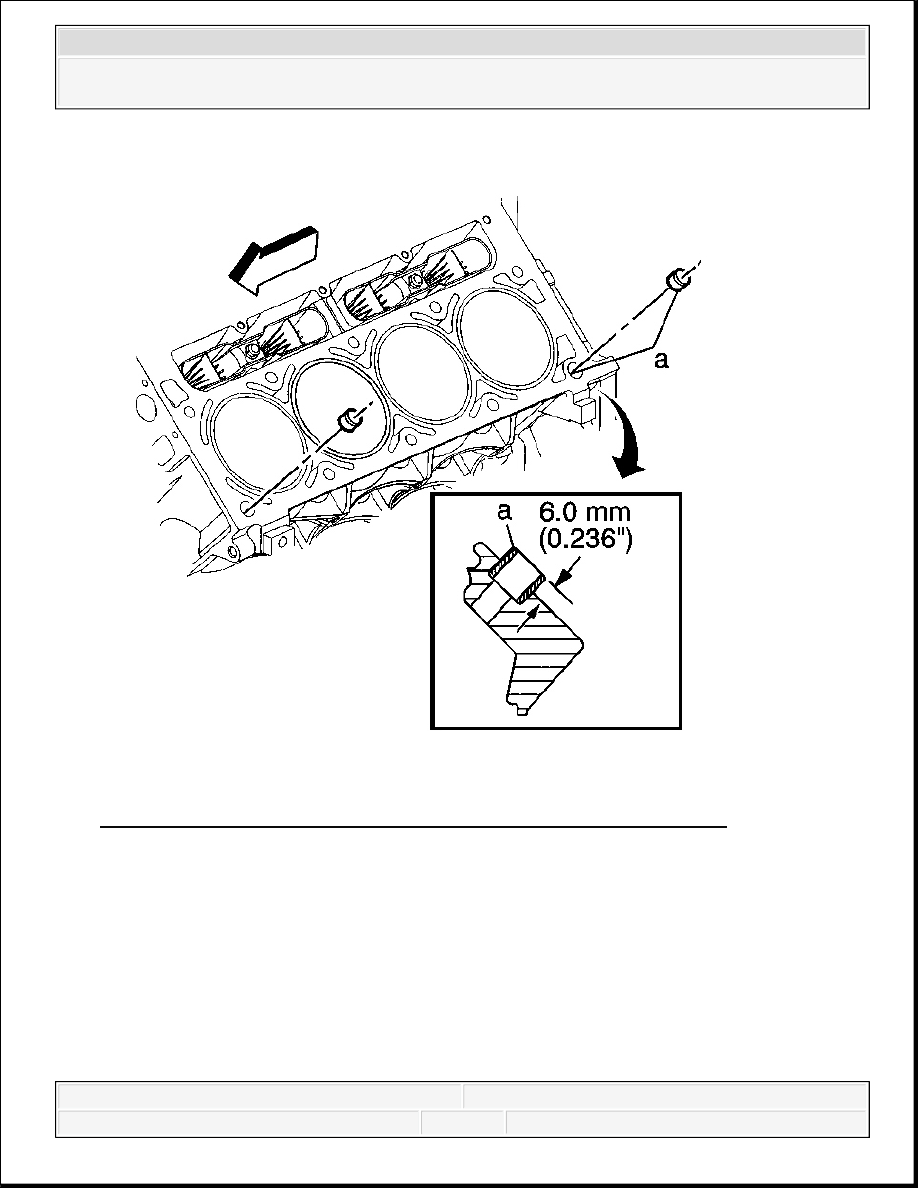

Fig. 36: Identifying Cylinder Head Locating Pins Installation Position
Courtesy of GENERAL MOTORS CORP.

5. Inspect the locating pins for proper installation.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



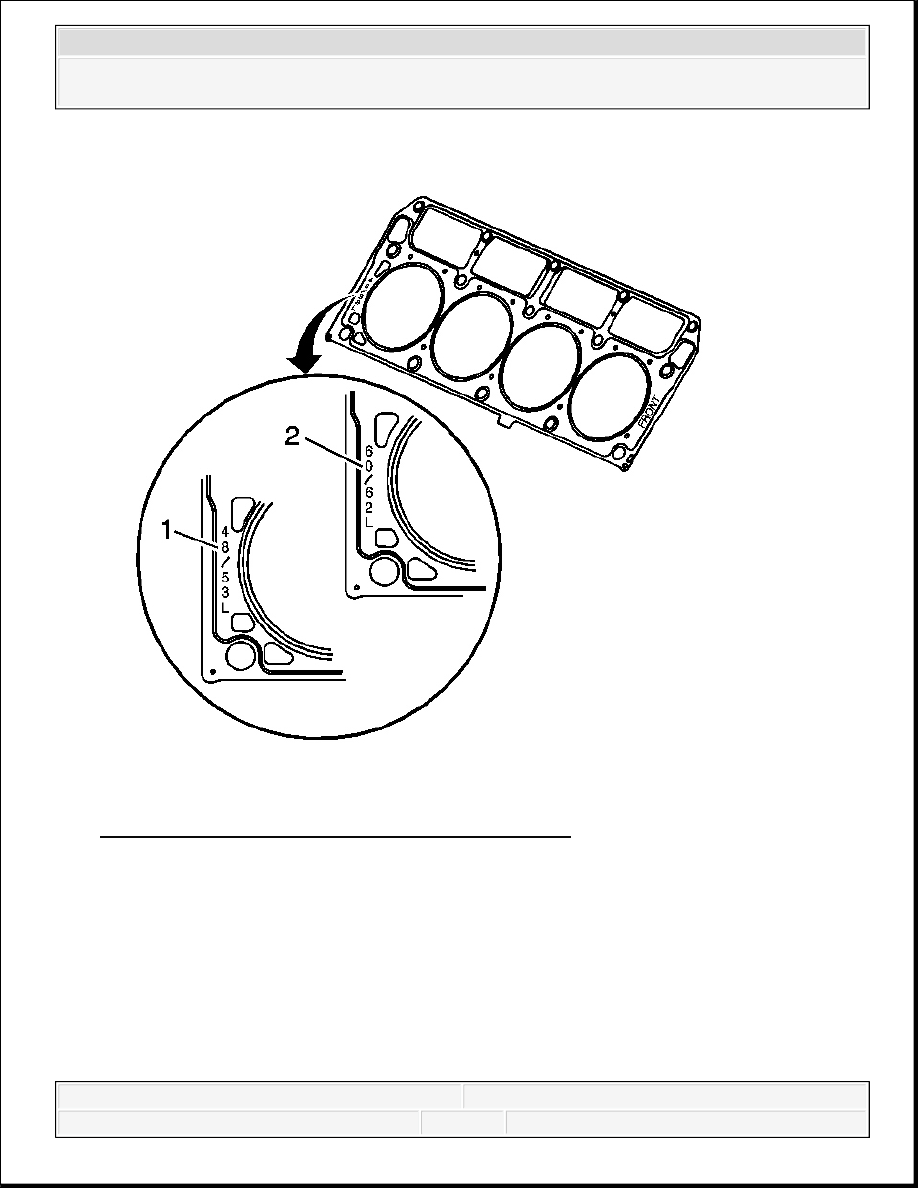

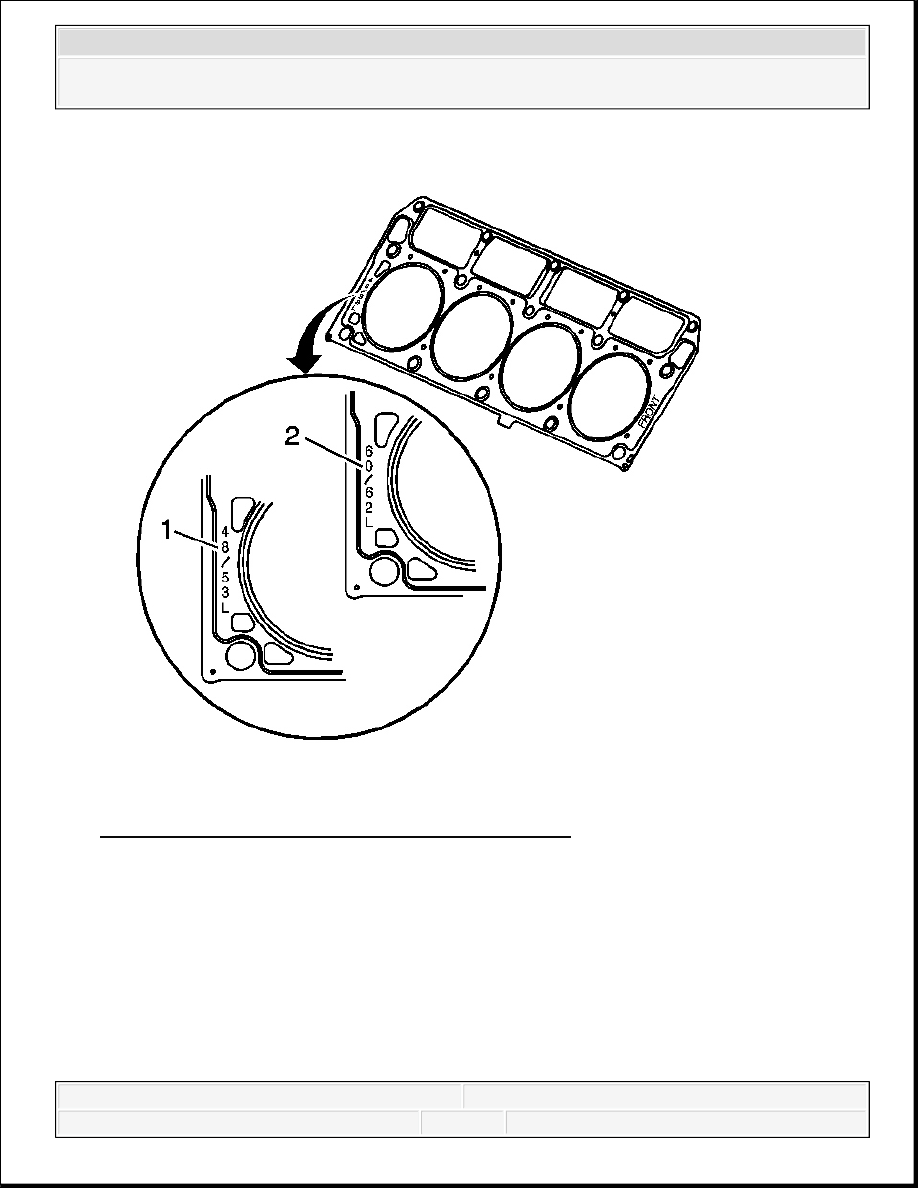

Fig. 37: View Of Displacement Markings On Gasket
Courtesy of GENERAL MOTORS CORP.

6. Inspect the displacement markings (1, 2) on the gasket, for proper usage.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado

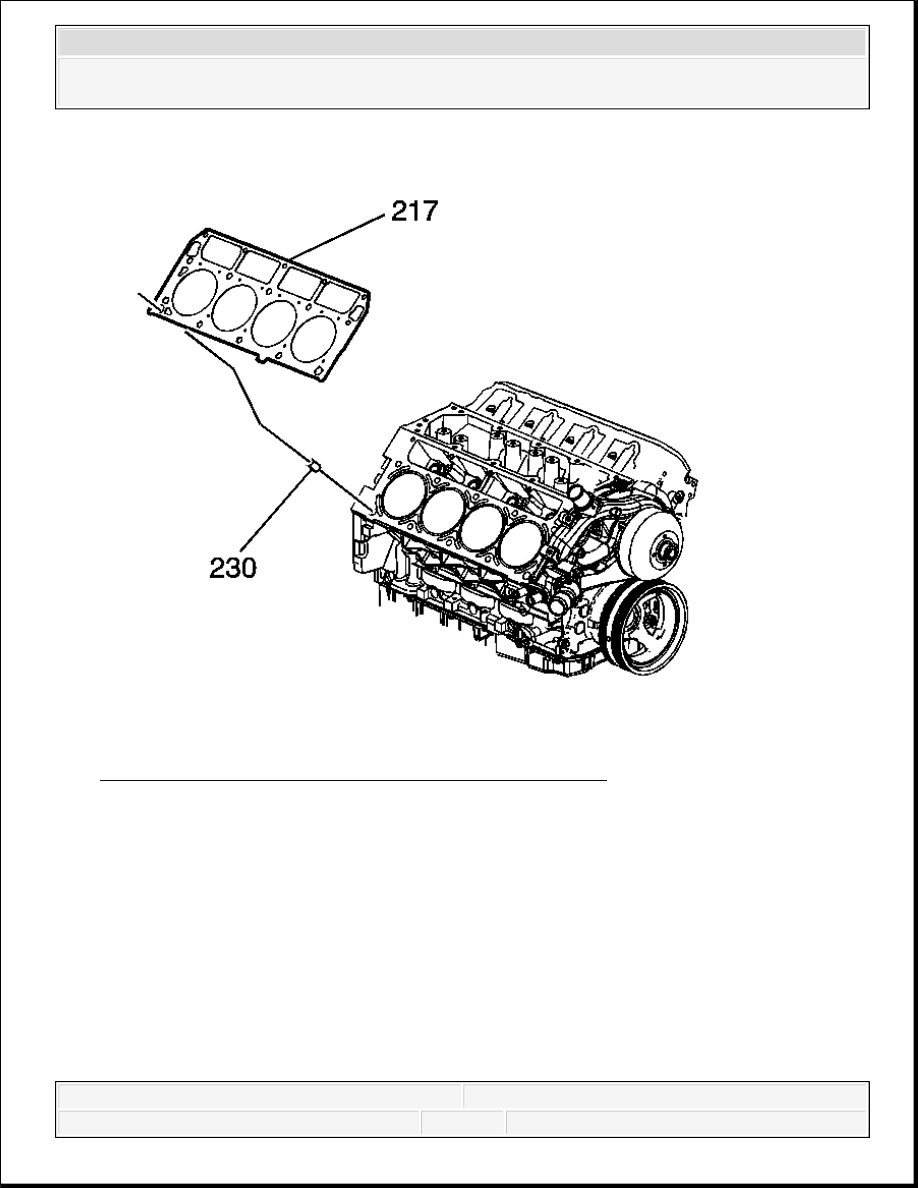

Fig. 38: View Of Cylinder Head Gasket & Locating Pins
Courtesy of GENERAL MOTORS CORP.

7. Install the NEW cylinder head gasket (217) onto the locating pins.
