Chevrolet Silverado / GMC Sierra. Service manual - part 2105

Fig. 286: Installing Piston & Connecting Rod Assembly
Courtesy of GENERAL MOTORS CORP.

4. Install the J 41556 to the connecting rod. See Special Tools .



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado

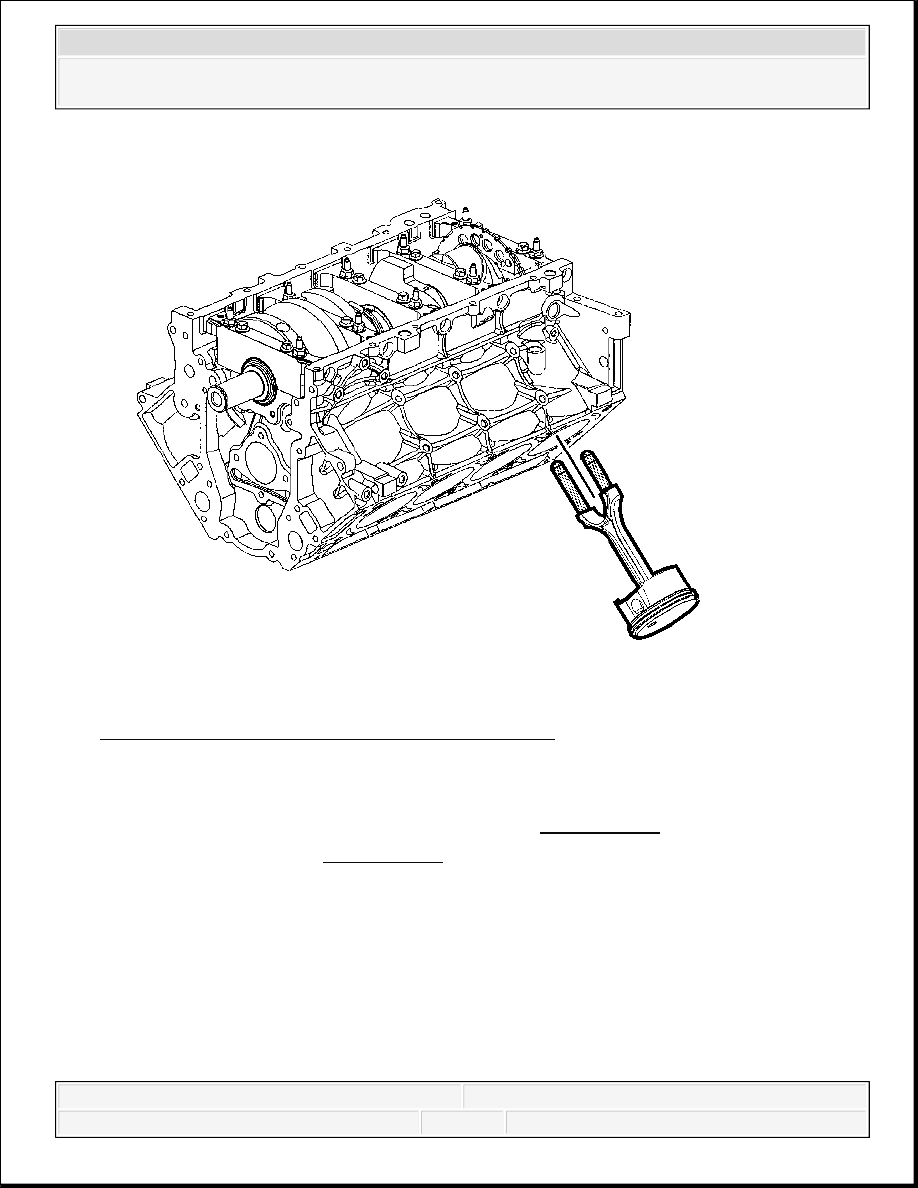

Fig. 287: Piston, Connecting Rod & Cylinder Bore
Courtesy of GENERAL MOTORS CORP.

5. Using a hammer, tap lightly on the end of the J 41556 in order to remove the piston and

connecting rod assembly from the cylinder bore. See Special Tools .

6. Remove the J 41556 . See Special Tools .



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado

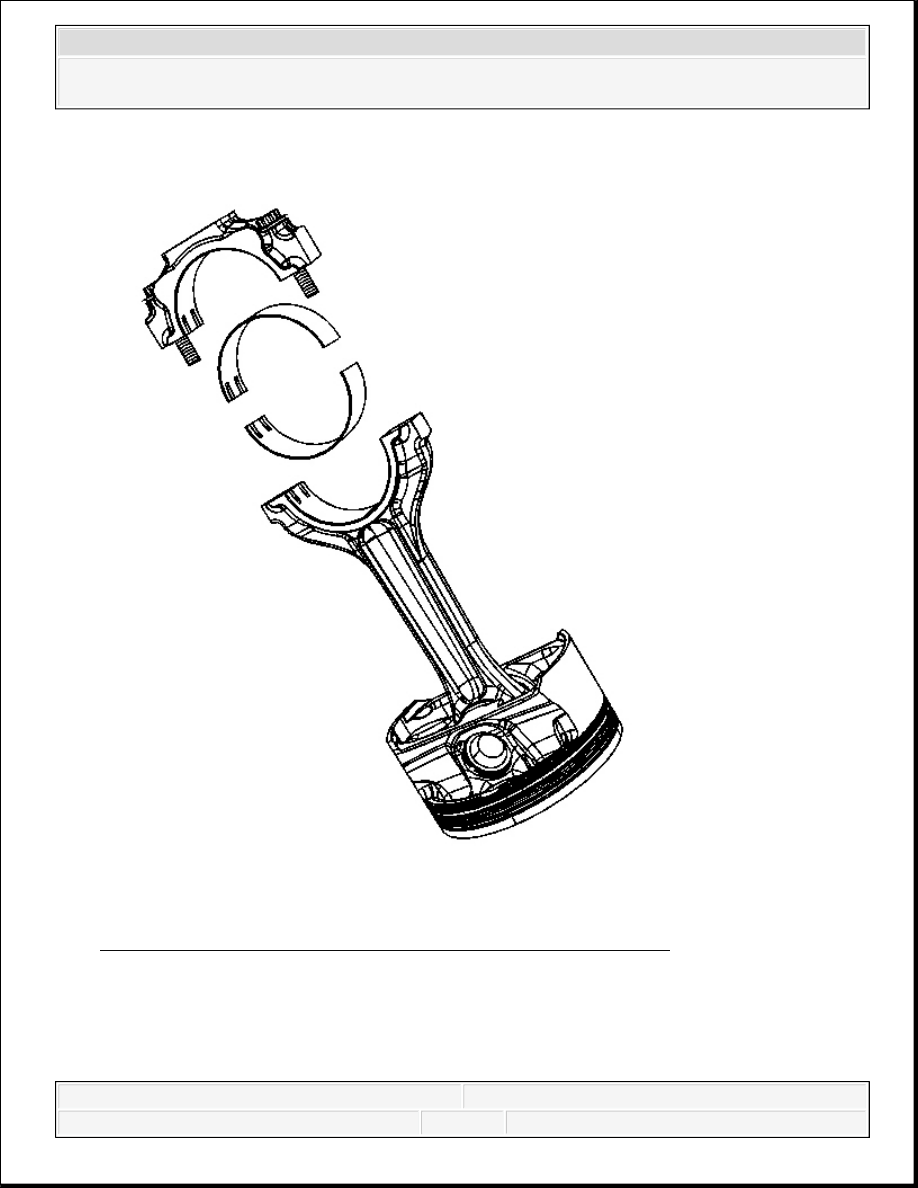

Fig. 288: View Of Piston, Connecting Rod & Bearing Assembly
Courtesy of GENERAL MOTORS CORP.

7. Upon removal of the piston and connecting rod assembly, assemble the connecting rod cap

and bolts onto the matching connecting rod.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



CRANKSHAFT AND BEARING REMOVAL

Tools Required

J 6125-1B Slide Hammer

J 41818 Crankshaft Bearing Cap Remover. See Special Tools .

Removal

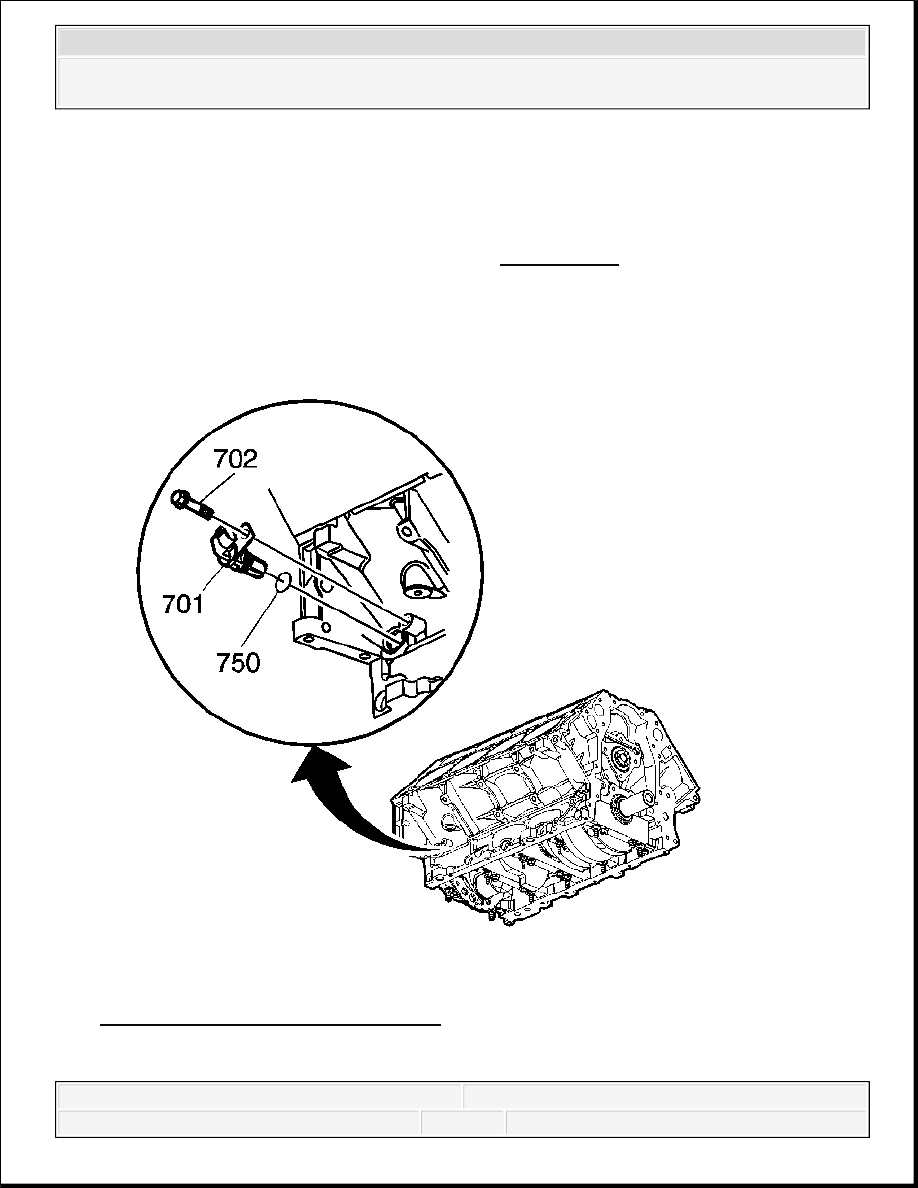

Fig. 289: CKP Sensor, Bolt & O-Ring
Courtesy of GENERAL MOTORS CORP.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado
