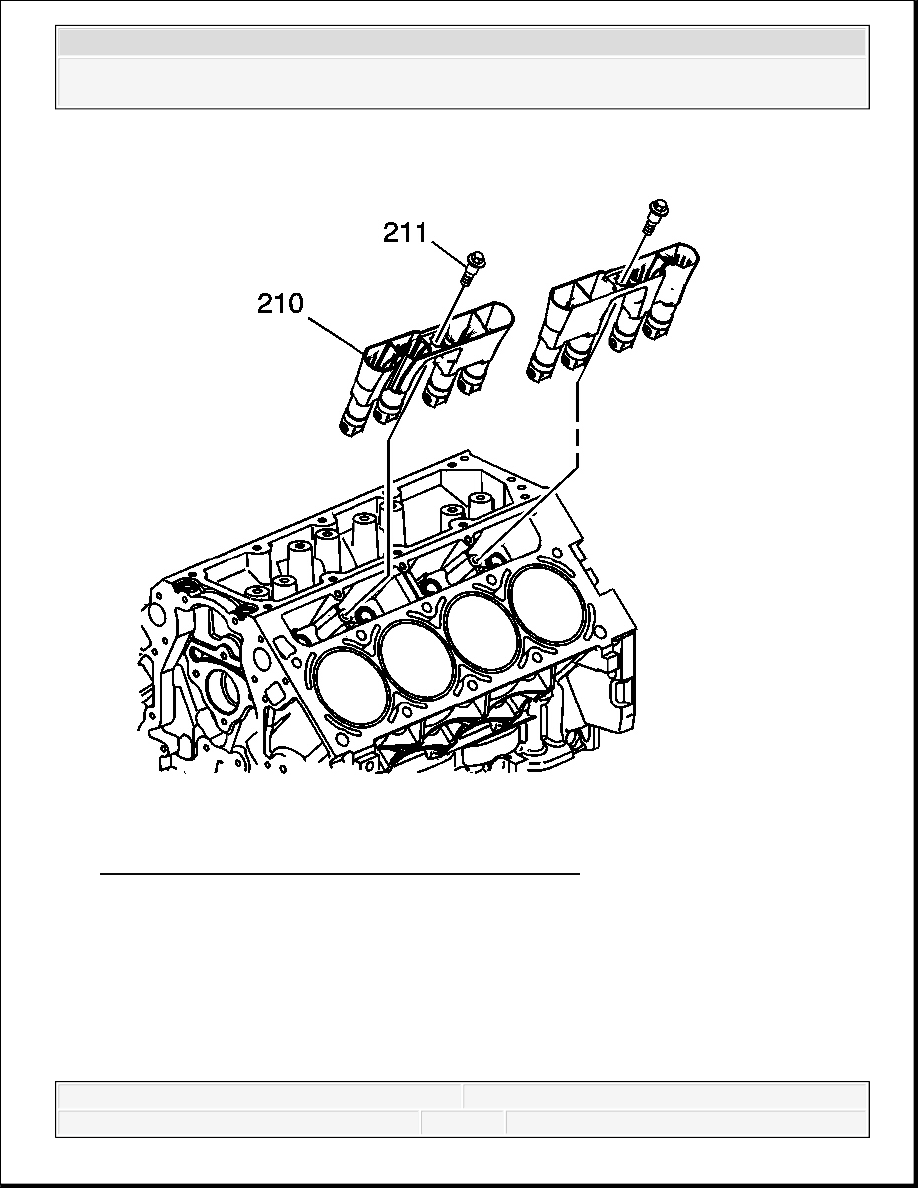

Fig. 239: Valve Lifter Guides, Cylinder Head & Bolts
Courtesy of GENERAL MOTORS CORP.

1. Remove the guide bolts (211).

2. Remove the guides (210) with lifters.

Note the installed position of the guides. The notched area of the guide is to align with the
locating tab on the block.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado

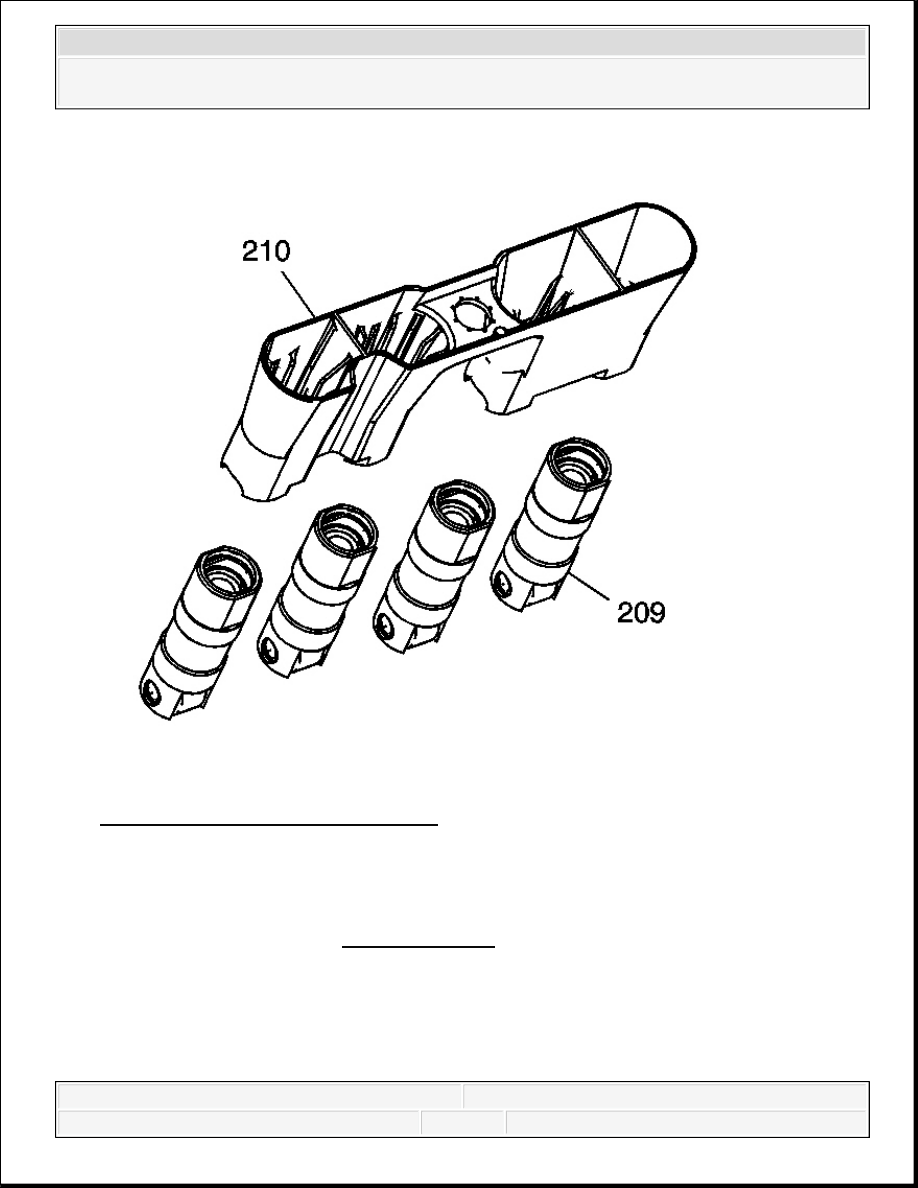

Fig. 240: Valve Lifter Guides & Bolts
Courtesy of GENERAL MOTORS CORP.

3. Remove the valve lifters (209) from the guide (210).

4. Organize or mark the components so they can be installed in the same location from which

they were removed. Refer to Separating Parts .

VALVE LIFTER REMOVAL (RPO LH6/LMG/LY5/LC9/L76)



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado

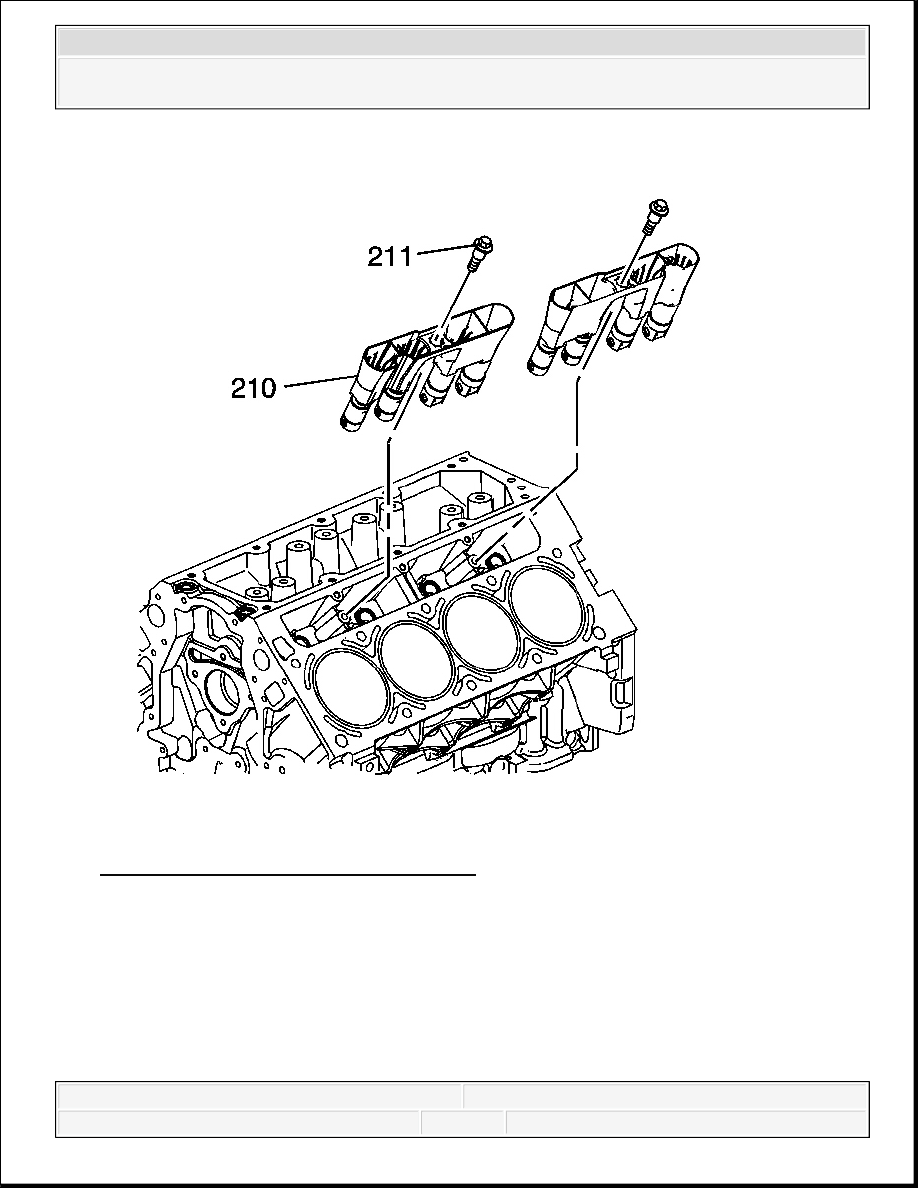

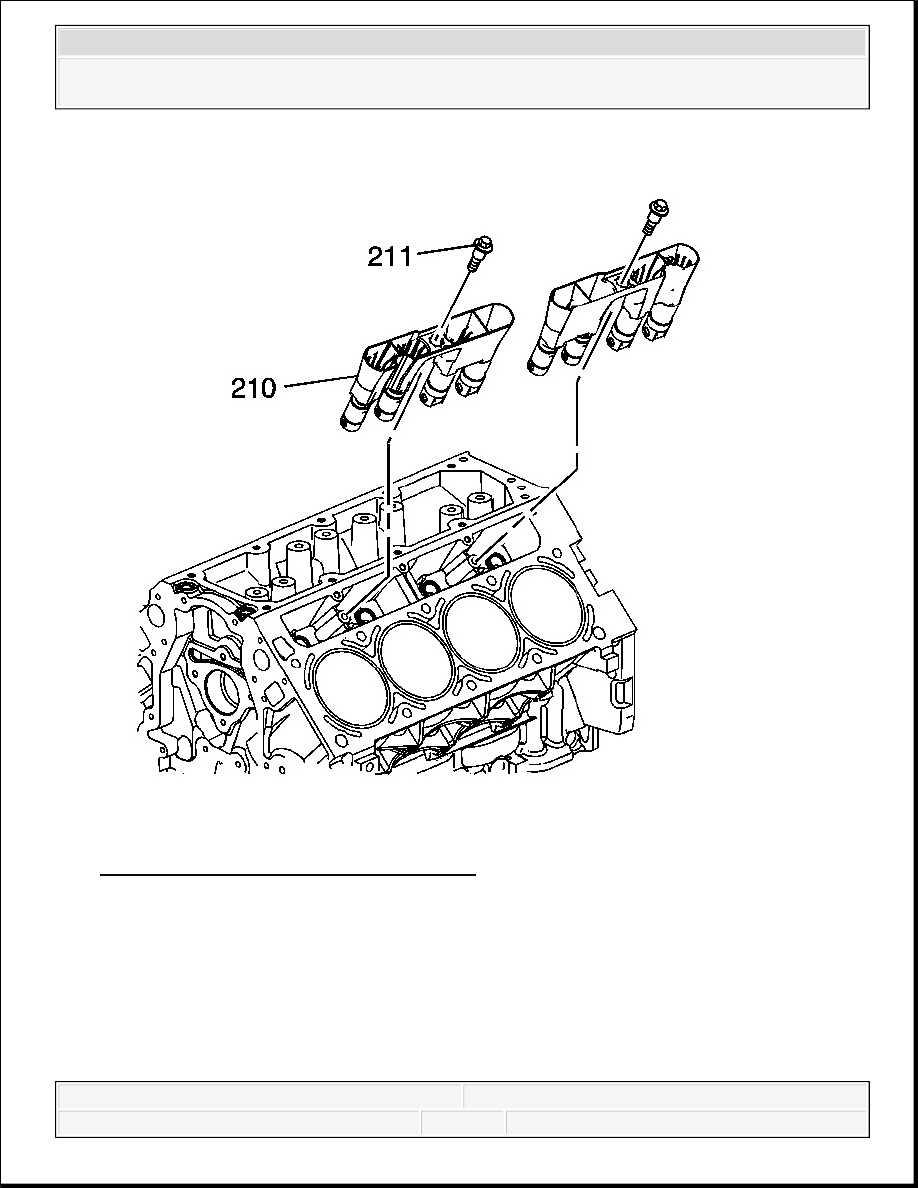

Fig. 241: View Of Lifter Guides & Lifters
Courtesy of GENERAL MOTORS CORP.

1. Remove the bolts (211).

2. Remove the guides (210) with lifters.

Note the installed position of the guides. The notched area of the guide is to align with the
locating tab of the block.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado

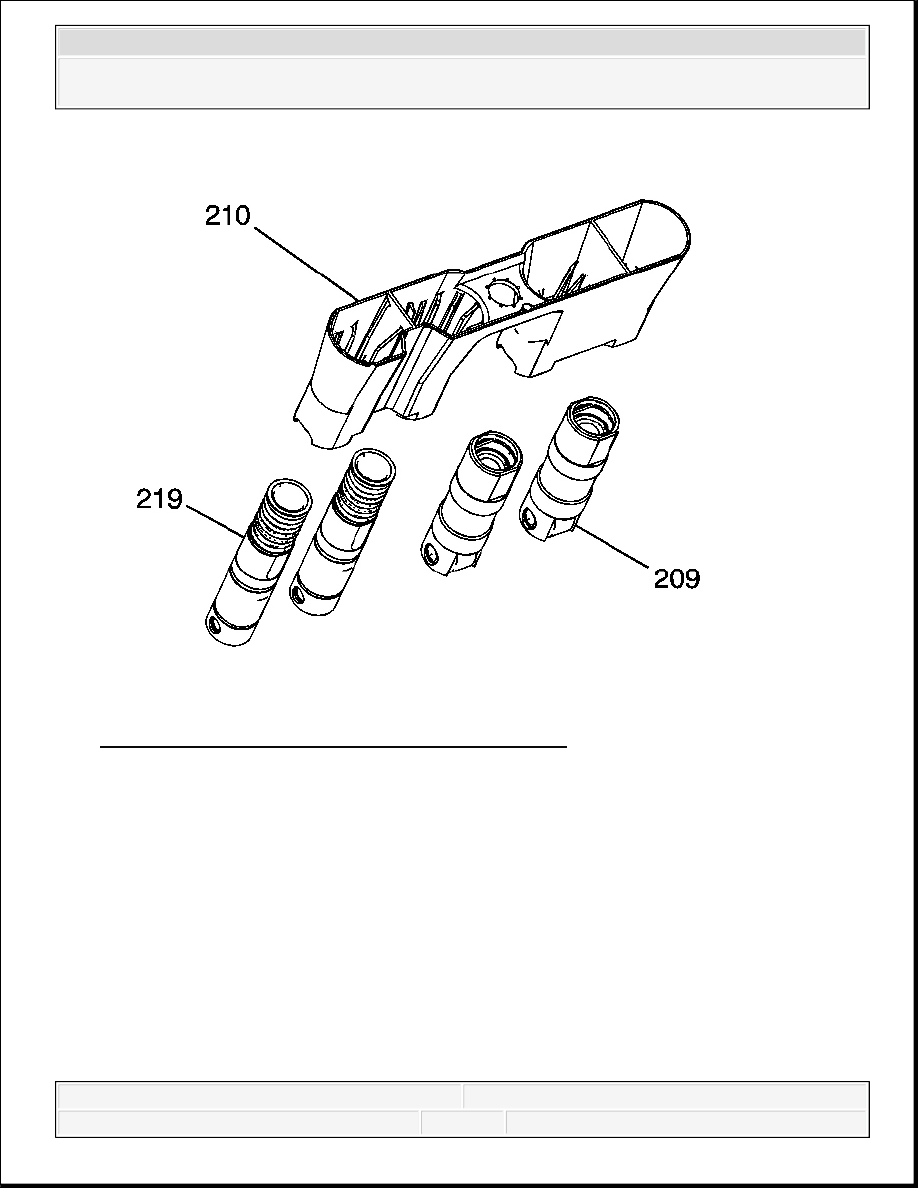

Fig. 242: Exploded View Of Lifter Guides & Lifters
Courtesy of GENERAL MOTORS CORP.

3. Remove the valve lifters (209, 219) from the guide (210).
