Chevrolet Silverado / GMC Sierra. Service manual - part 2089

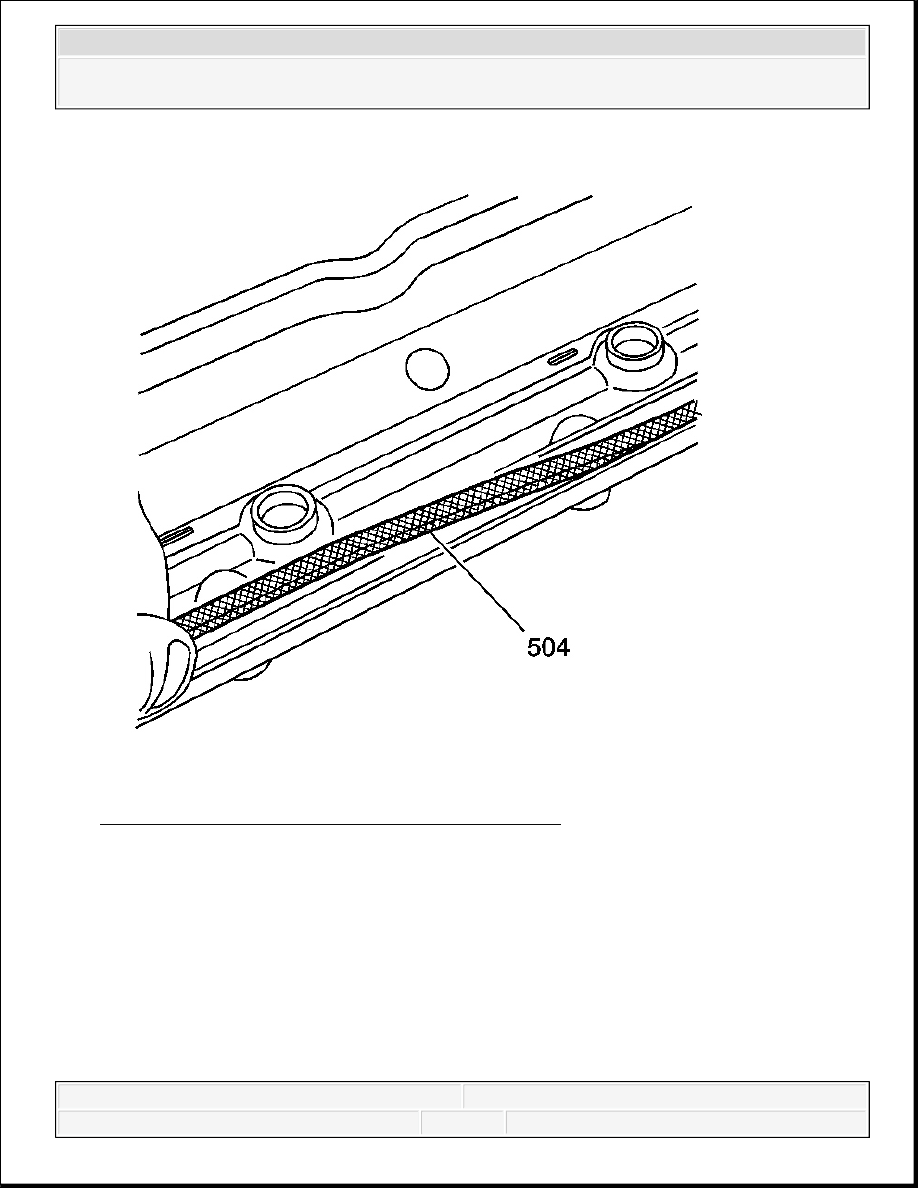

Fig. 223: View Of Valve Rocker Arm Cover Gasket
Courtesy of GENERAL MOTORS CORP.

7. Remove the gasket (504) from the cover.

VALVE ROCKER ARM COVER REMOVAL - RIGHT SIDE



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado

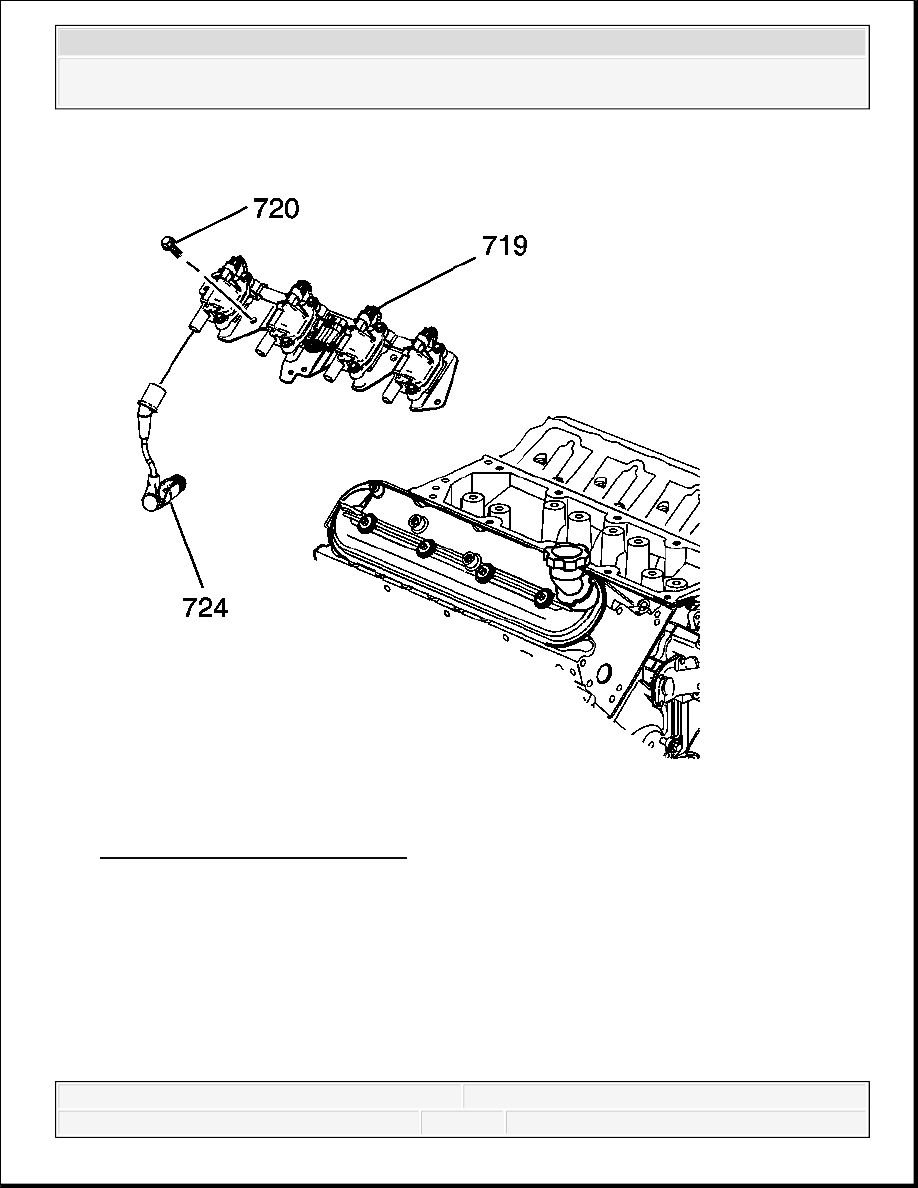

Fig. 224: Ignition Coils & Bracket
Courtesy of GENERAL MOTORS CORP.

1. Remove the spark plug wires (724).

2. Remove the ignition coil bracket studs (720).

IMPORTANT: Do not remove the oil fill tube from the cover, unless service

is required. If the oil fill tube has been removed from the
cover, install a NEW tube during assembly.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



3. Remove the ignition coil and bracket assembly (719).

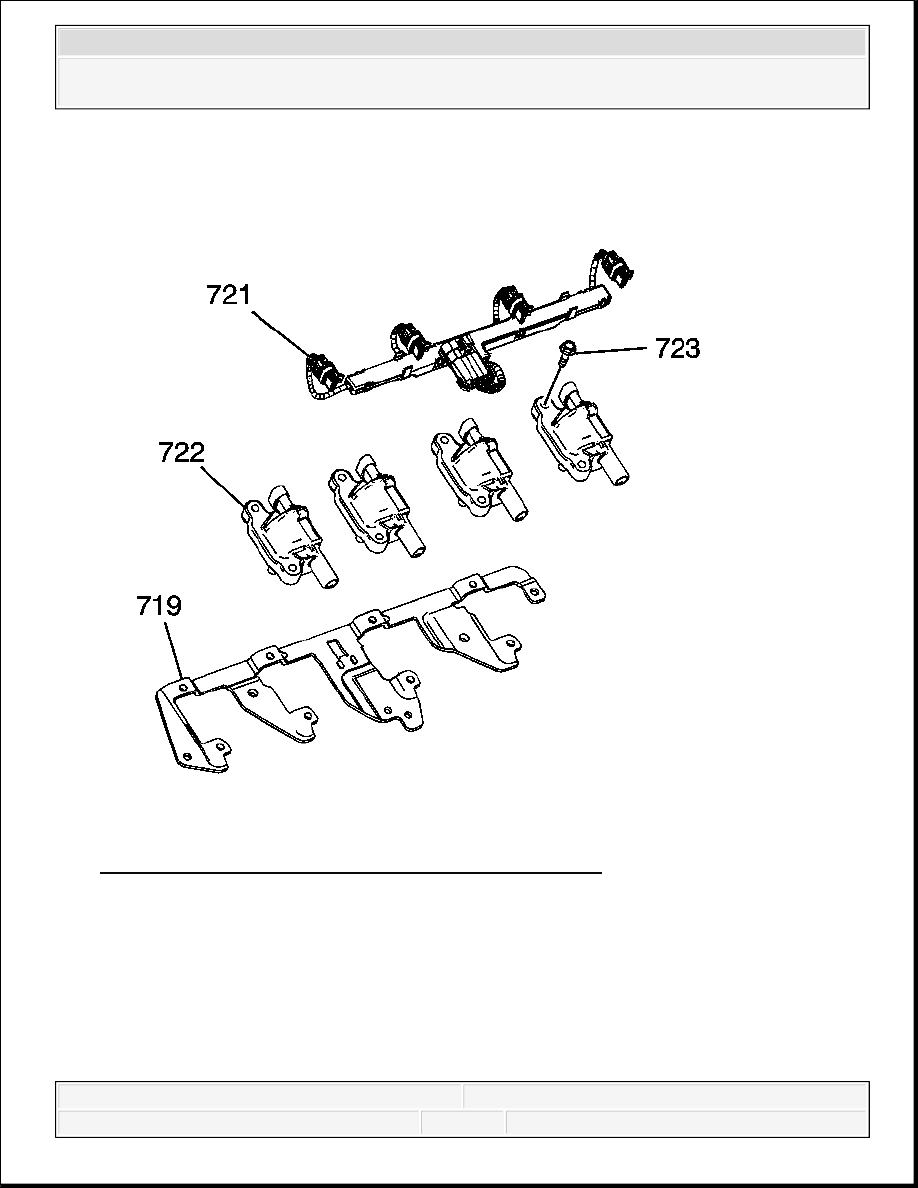

Fig. 225: View Of Bracket, Bolts, Coils & Wire Harness
Courtesy of GENERAL MOTORS CORP.

4. Disconnect the ignition coil electrical connectors.

5. Remove the bolts (723), coils (722), and wire harness (721) from the bracket (719), as

required.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado

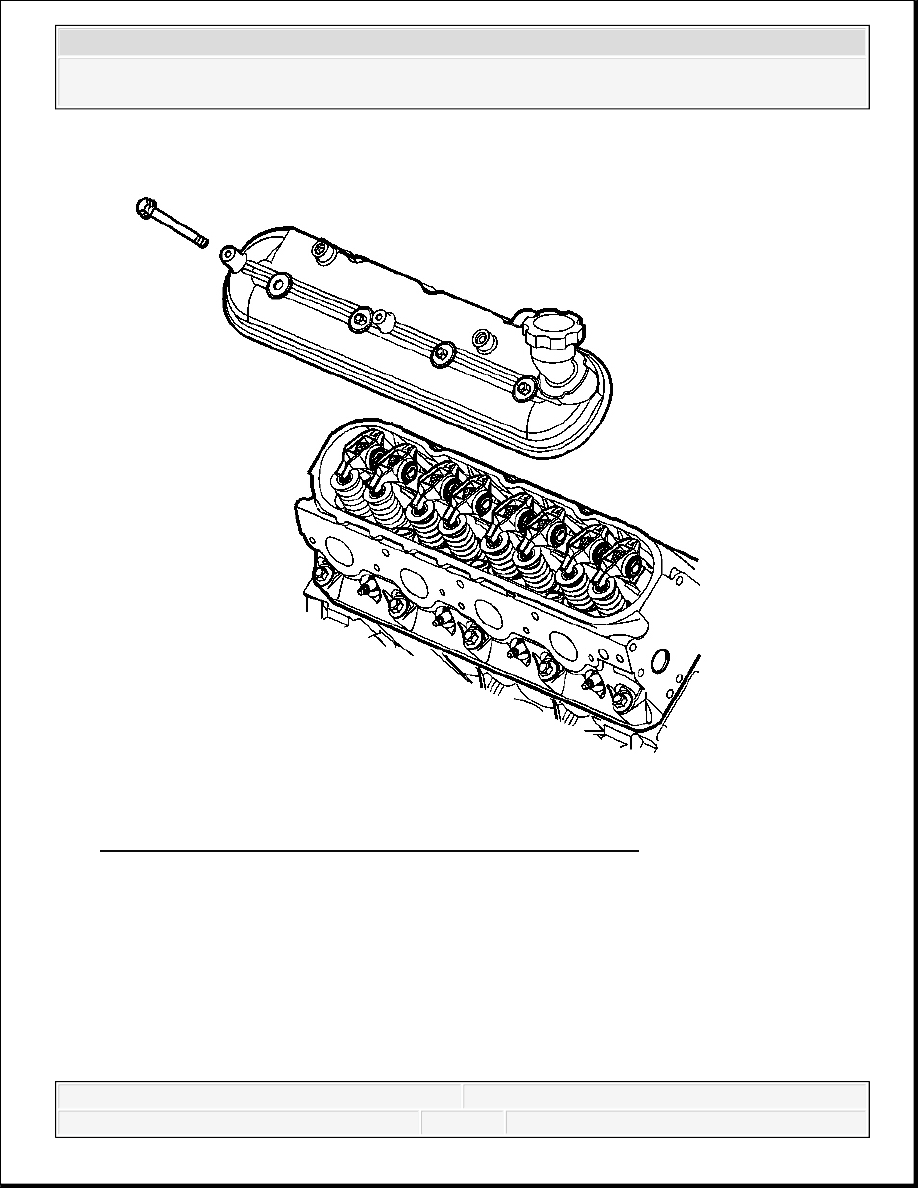

Fig. 226: View Of Valve Rocker Arm Cover & Bolts (Right)
Courtesy of GENERAL MOTORS CORP.

6. Remove the valve rocker arm cover bolts and cover.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado
