Callout

Component Name

100

Engine Block

138

Crankshaft Balancer

139

Crankshaft Balancer Bolt

140

Crankshaft Front Oil Seal

200

Camshaft

201

Camshaft Bearing

202

Camshaft Sprocket Locating Pin

203

Camshaft Retainer

204

Camshaft Retainer Bolt

207

Crankshaft Sprocket

208

Timing Chain

231

Timing Chain Tensioner Bolt

232

Timing Chain Tensioner

234

Camshaft Position (CMP) Actuator Solenoid Valve

235

CMP Actuator

300

Water Pump

301

Water Pump Bolt

302

Water Pump Inlet Bolt

303

Water Pump Inlet

305

Engine Coolant Thermostat

306

Water Pump Gasket

404

Oil Pump Suction Pipe Nut

405

Oil Pump Suction Pipe Bolt

406

Oil Pump O-Ring Seal

407

Oil Pump Suction Pipe

408

Oil Pump Cover Bolt

409

Oil Pump Cover

410

Oil Pump Drive Gear

411

Oil Pump Bolt

412

Oil Pump Driven Gear

413

Oil Pump

414

Oil Pressure Relief Valve

415

Oil Pressure Relief Valve Spring

416

Oil Pressure Relief Valve Bore Plug

417



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



Fig. 13: Rear of Engine
Courtesy of GENERAL MOTORS CORP.

Oil Level Indicator O-Ring Seal

418

Oil Level Indicator

419

Oil Level Indicator Tube Bolt

420

Oil Level Indicator Tube

421

O-Ring

501

Engine Front Cover Bolt

502

Engine Front Cover

503

Engine Front Cover Gasket

703

CMP Sensor

704

CMP Sensor O-Ring Seal

705

CMP Sensor Bolt

737

CMP Sensor Wire Harness Assembly

738

CMP Sensor Wire Harness Assembly Bolt

738

CMP Sensor Wire Harness Assembly Bolt

751

CMP Actuator Hub Cover Bolt

752

CMP Actuator Magnet

753

CMP Actuator Magnet Gasket



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



Callout

Component Name

100

Engine Block

132

Flex Plate - Automatic Transmission

133

Flywheel Bolt

141

Crankshaft Rear Oil Seal

517

Crankshaft Rear Oil Seal Housing Bolt

518

Crankshaft Rear Oil Seal Housing

519

Crankshaft Rear Oil Seal Housing Gasket



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



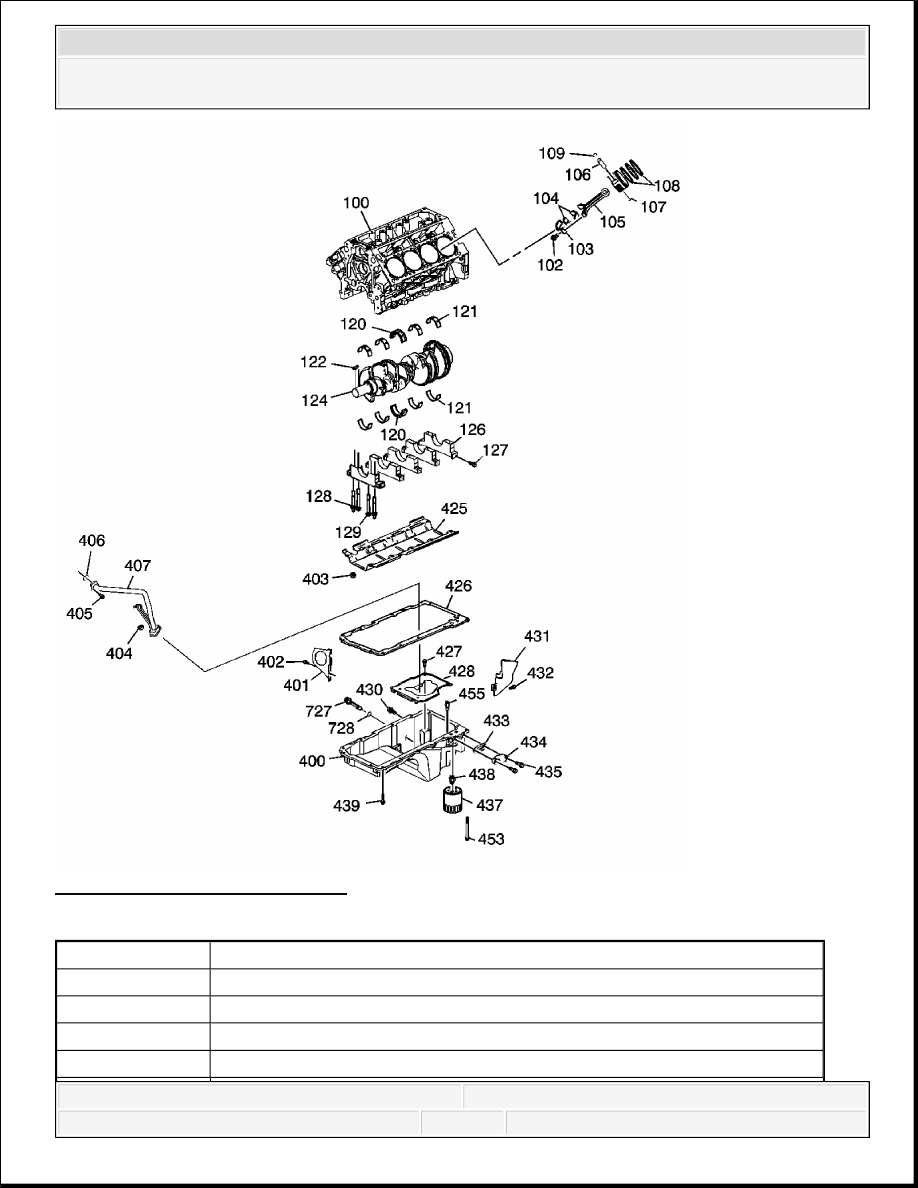

Fig. 14: Lower Engine Assembly
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

100

Engine Block

102

Connecting Rod Bolt

103

Connecting Rod Cap

104

Connecting Rod Bearing



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado
