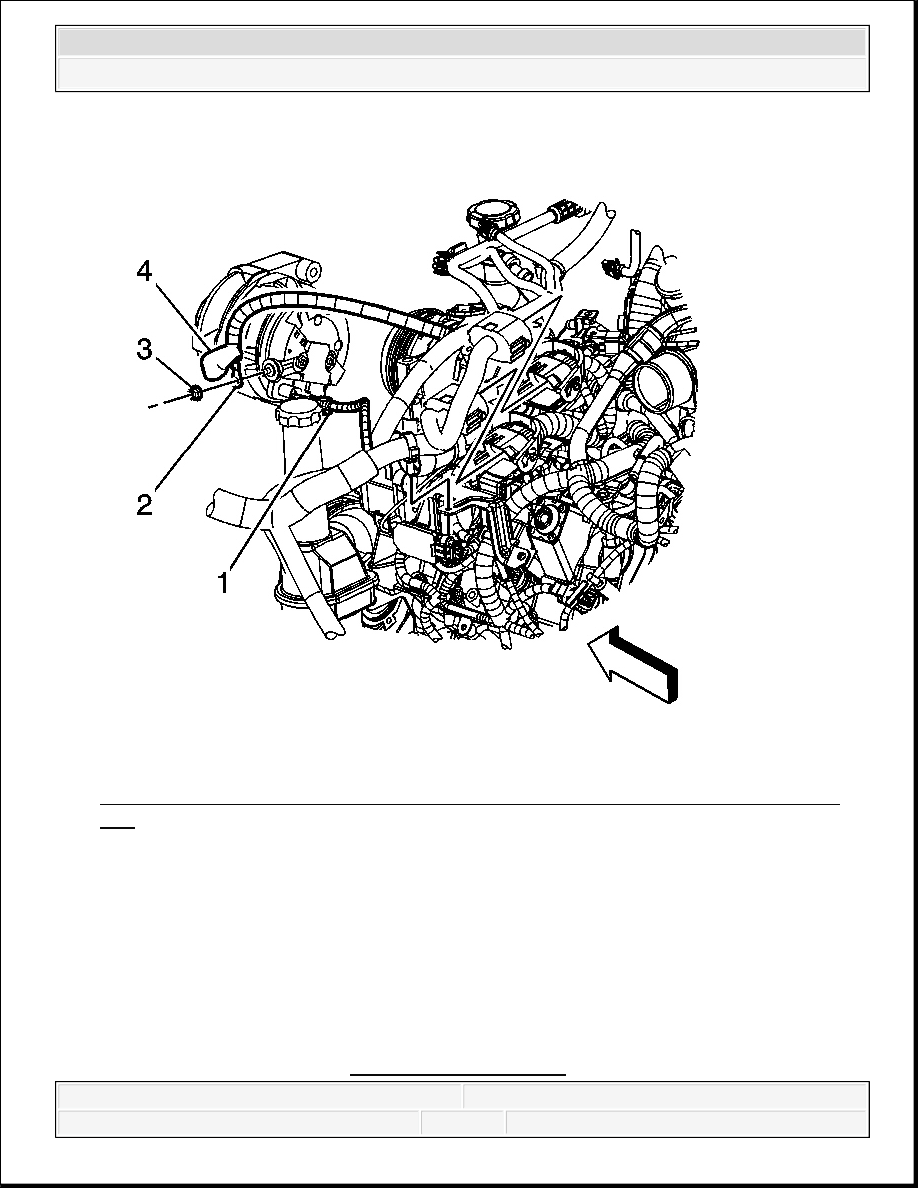

Fig. 313: View Of Engine Wiring Harness Electrical Connector, Terminal, Boot &
Nut
Courtesy of GENERAL MOTORS CORP.

1. Disconnect the negative battery cable. Refer to Battery Negative Cable Disconnection

and Connection (w/Single Battery) or Battery Negative Cable Disconnection and
Connection (w/Auxiliary Battery) or Battery Negative Cable Disconnection and
Connection (w/Dual Batteries).

2. Remove the drive belt. Refer to Drive Belt Replacement .

3. Disconnect the engine wiring harness electrical connector (1) from the generator.

4. Reposition the engine wiring harness boot (4) in order to access the terminal stud.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



5. Remove the engine wiring harness nut (3).

6. Remove the engine wiring harness terminal (2) from the generator.

Fig. 314: View Of Generator & Bolts
Courtesy of GENERAL MOTORS CORP.

7. Remove the generator bolts (1).

8. Remove the generator.

Installation Procedure



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



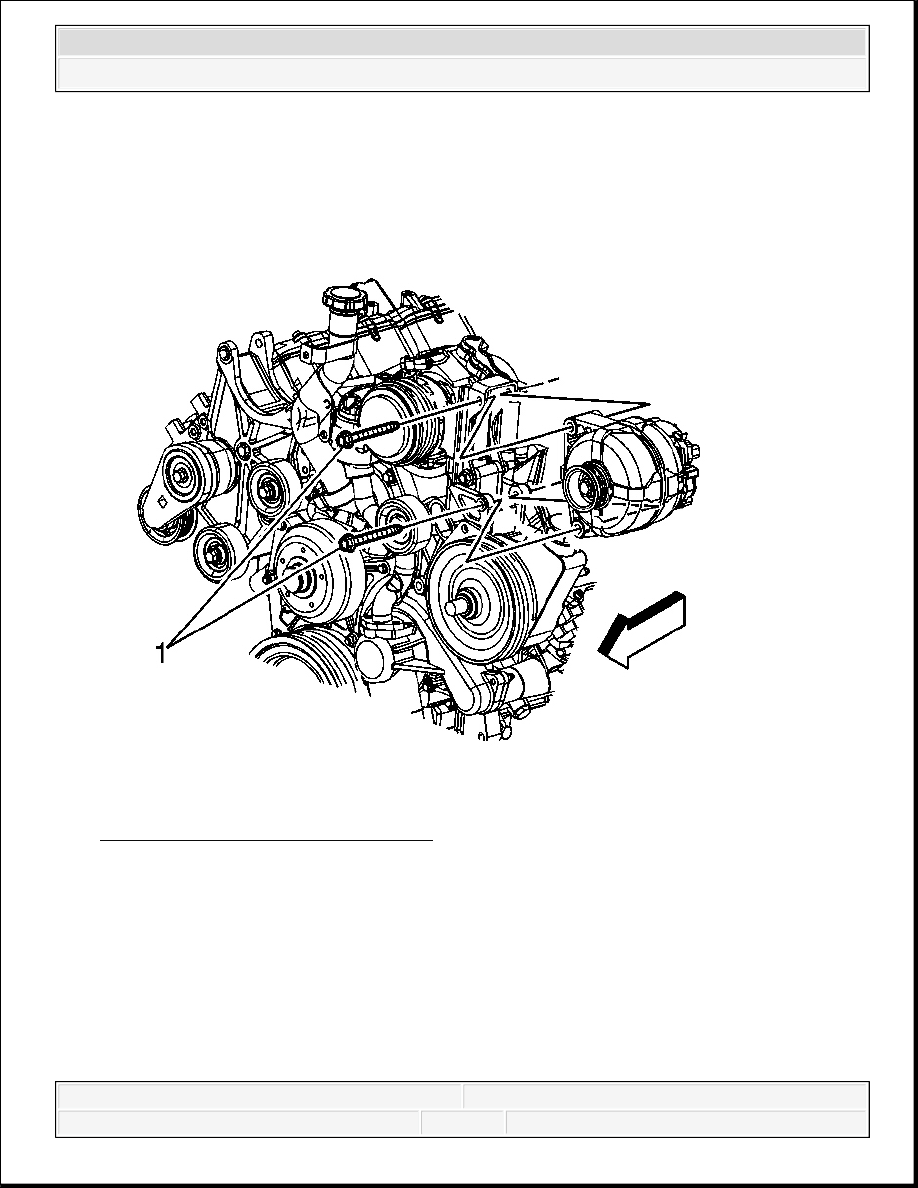

Fig. 315: View Of Generator & Bolts
Courtesy of GENERAL MOTORS CORP.

1. Install the generator.

2. Install the generator bolts (1).

Tighten: Tighten the bolts to 50 N.m (37 lb ft).

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



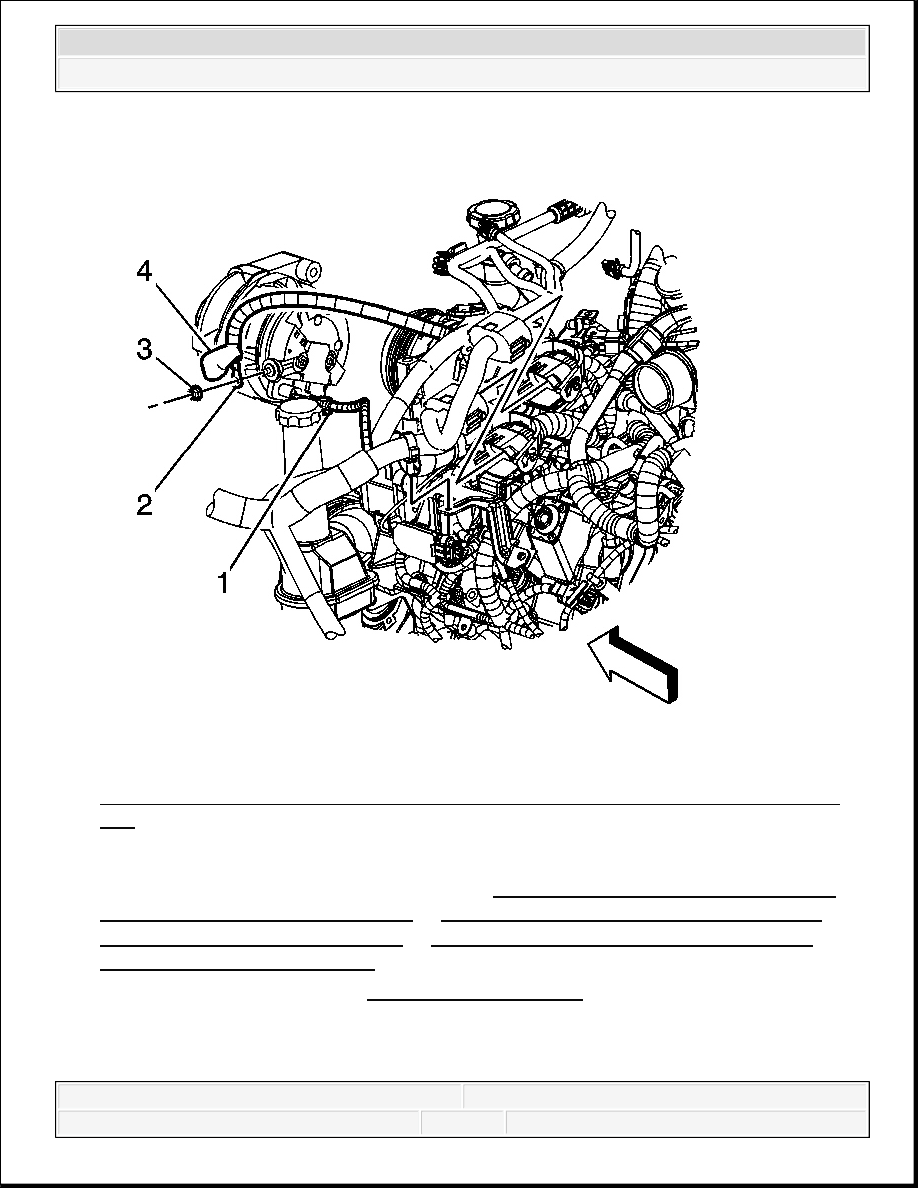

Fig. 316: View Of Engine Wiring Harness Electrical Connector, Terminal, Boot &
Nut
Courtesy of GENERAL MOTORS CORP.

3. Install the engine wiring harness terminal (2) to the generator.

4. Install the engine wiring harness nut (3).

Tighten: Tighten the nut to 9 N.m (80 lb in).

5. Position the engine wiring harness boot (4) in order to cover the terminal stud.

6. Connect the engine wiring harness electrical connector (1) to the generator.

7. Install the drive belt. Refer to Drive Belt Replacement .
