Chevrolet Silverado / GMC Sierra. Service manual - part 1749

Fig. 173: View Of Oil Pan Skid Plate & Bolts
Courtesy of GENERAL MOTORS CORP.

22. Install the oil pan skid plate and tighten the rear 2 bolts and install and tighten the front 2

bolts.

Tighten: Tighten the bolts to 28 N.m (21 lb ft).

23. Install the wheelhouse liner. Refer to Front Wheelhouse Liner Replacement - Right

Side (GMC) or Front Wheelhouse Liner Replacement - Right Side (Chevrolet) .



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Fig. 174: View Of Mega Fuse Nut
Courtesy of GENERAL MOTORS CORP.

24. Install the starter solenoid cable branch terminal to the mega fuse stud.

25. Install the starter solenoid cable to mega fuse nut (1).

Tighten: Tighten the nut to 9 N.m (80 lb in).



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Fig. 175: View Of Mega Fuse Cover
Courtesy of GENERAL MOTORS CORP.

26. Install the mega fuse cover.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

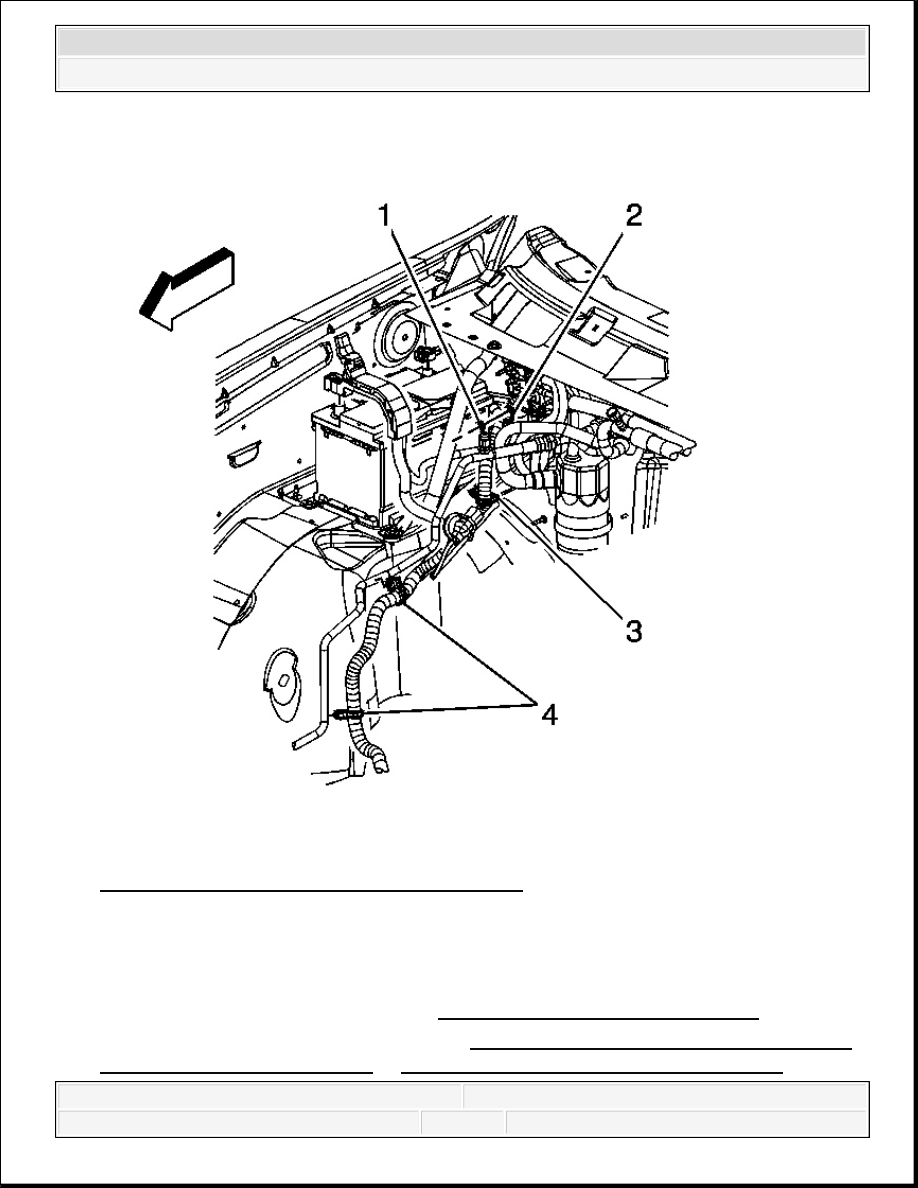

Fig. 176: View Of Starter Solenoid Cable Clips
Courtesy of GENERAL MOTORS CORP.

27. Install the starter solenoid cable clip (3) to the battery tray.

28. Install the starter solenoid cable clips (4) to the A/C evaporator tube.

29. Install the air cleaner assembly. Refer to Air Cleaner Assembly Replacement .

30. Connect the negative battery cable. Refer to Battery Negative Cable Disconnection and

Connection (w/Single Battery) or Battery Negative Cable Disconnection and



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
