Chevrolet Silverado / GMC Sierra. Service manual - part 1746

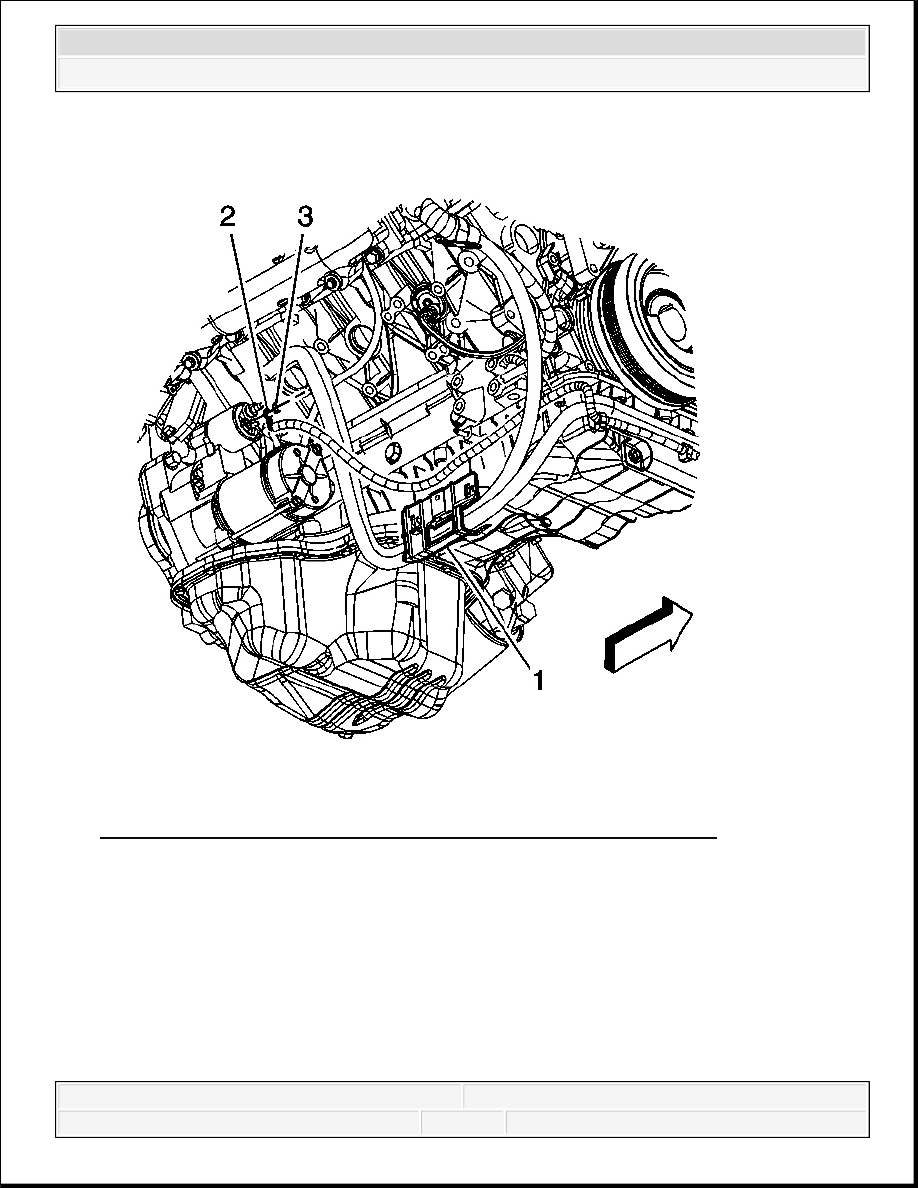

Fig. 161: View Of Starter Solenoid Cable Terminal, Bracket & Bolts
Courtesy of GENERAL MOTORS CORP.

27. Reposition the starter solenoid cable bracket (1) and remove the engine wiring harness from

the rear clips on the bracket.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

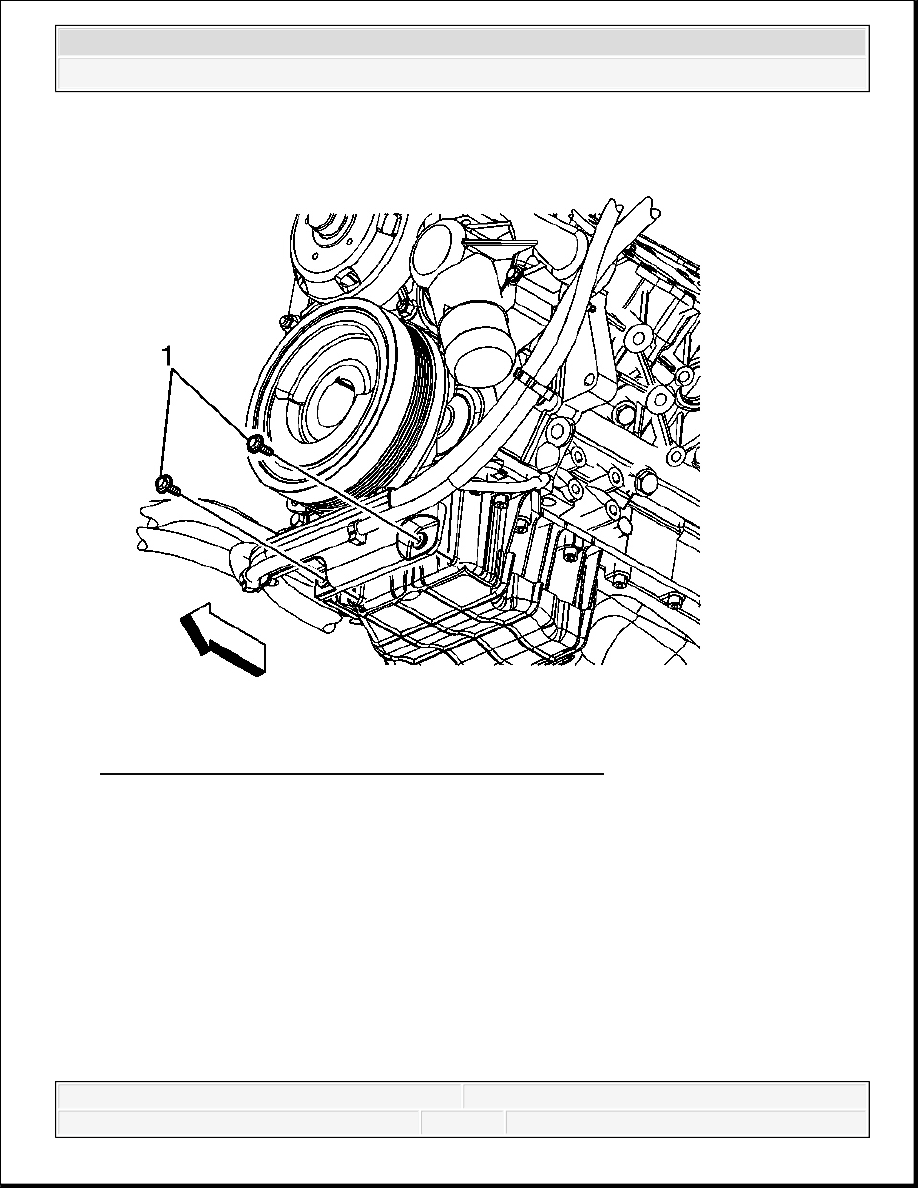

Fig. 162: View Of Starter Solenoid Cable Channel Bolts
Courtesy of GENERAL MOTORS CORP.

28. Remove the starter solenoid cable channel bolts (1).

29. Lower the vehicle.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Fig. 163: View Of Starter Solenoid Cable
Courtesy of GENERAL MOTORS CORP.

30. Remove the starter solenoid cable from the vehicle.

Installation Procedure



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Fig. 164: View Of Starter Solenoid Cable
Courtesy of GENERAL MOTORS CORP.

1. Install the starter solenoid cable to the vehicle.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
