Fig. 141: View Of Starter Solenoid Cable Clip & Bolt
Courtesy of GENERAL MOTORS CORP.

13. Remove the starter solenoid cable clip (1) from the wheelhouse panel.

14. Remove the starter solenoid cable clip bolt (2) from the frame.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

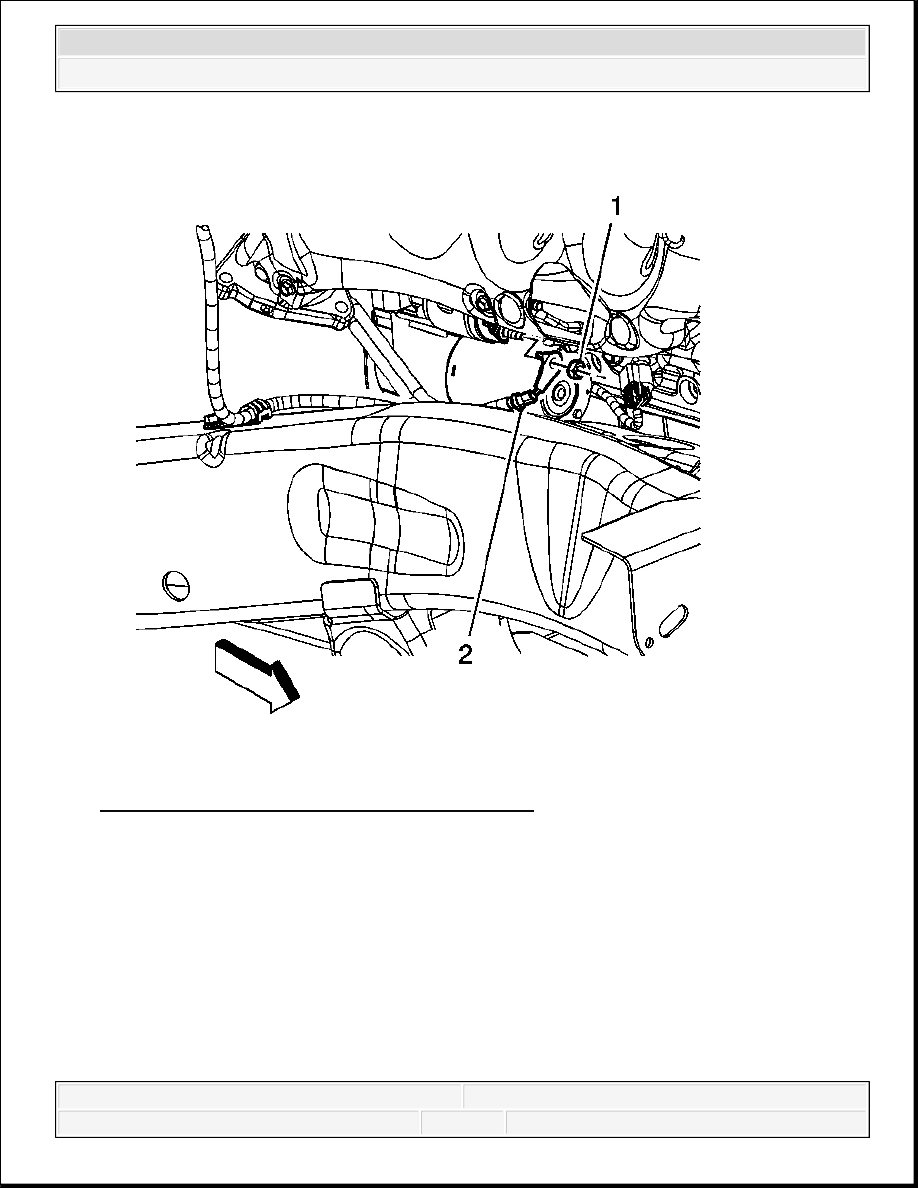

Fig. 142: View Of Starter Solenoid Cable & Nut
Courtesy of GENERAL MOTORS CORP.

15. Remove the starter solenoid cable nut (1) from the starter.

16. Remove the starter solenoid cable (2) from the starter.

17. Lower the vehicle.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Fig. 143: View Of Starter Solenoid Cable
Courtesy of GENERAL MOTORS CORP.

18. Remove the starter solenoid cable from the vehicle.

Installation Procedure



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Fig. 144: View Of Starter Solenoid Cable
Courtesy of GENERAL MOTORS CORP.

1. Install the starter solenoid cable to the vehicle.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
