Chevrolet Silverado / GMC Sierra. Service manual - part 1735

Fig. 117: View Of Mega Fuse Cover
Courtesy of GENERAL MOTORS CORP.

1. Disconnect the negative battery cable. Refer to Battery Negative Cable Disconnection

and Connection (w/Single Battery) or Battery Negative Cable Disconnection and
Connection (w/Auxiliary Battery) or Battery Negative Cable Disconnection and
Connection (w/Dual Batteries).

2. Remove the air cleaner outlet duct. Refer to Air Cleaner Resonator Outlet Duct

Replacement .

3. Remove the intake manifold cover. Refer to Intake Manifold Cover Replacement .

4. Remove the mega fuse cover.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

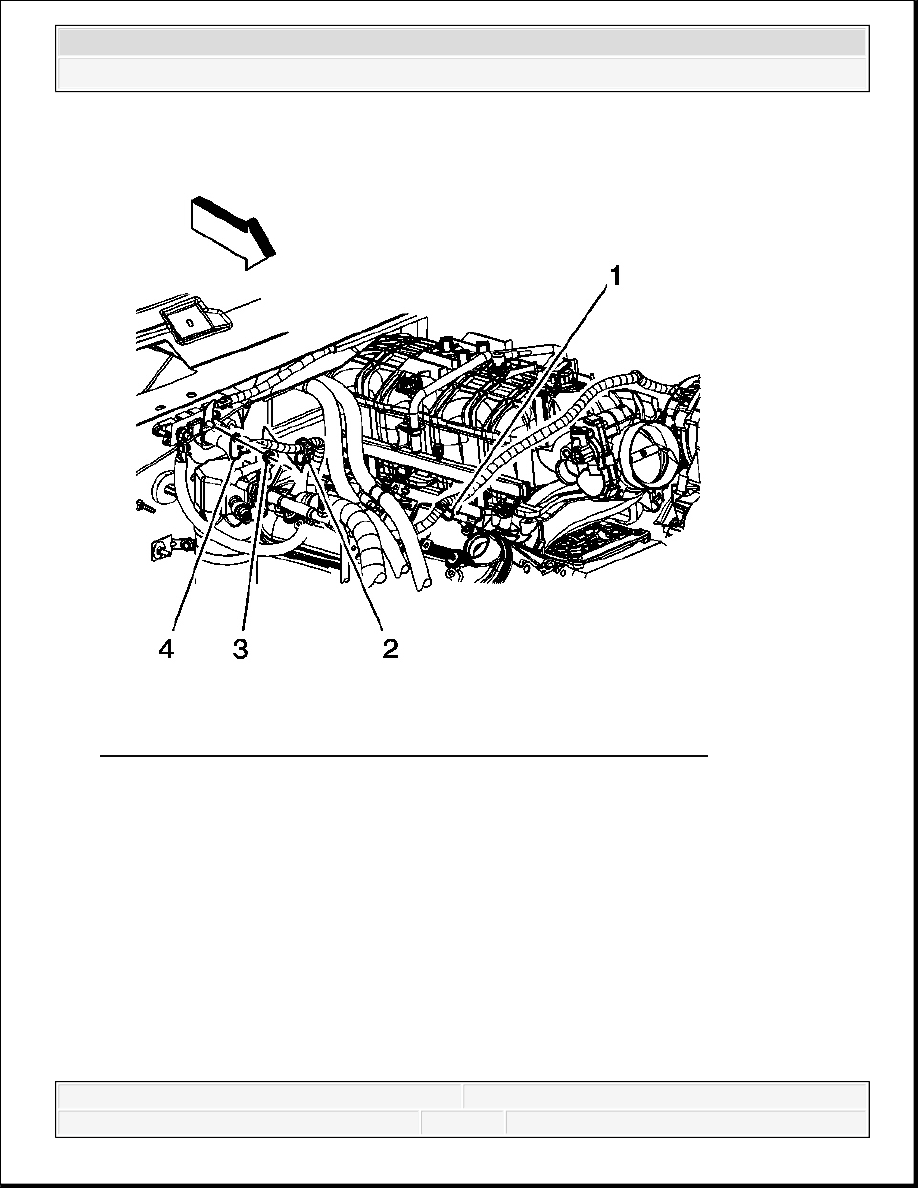

Fig. 118: View Of Generator Battery Jumper Cable & Components
Courtesy of GENERAL MOTORS CORP.

5. Remove the generator battery jumper cable to mega fuse nut (3).

6. Remove the generator battery jumper cable terminal (4) from the mega fuse stud.

7. Remove the generator battery jumper cable clip (2) from air conditioning (A/C) evaporator

tube.

8. Remove the generator battery jumper cable clip (1) from the stud.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

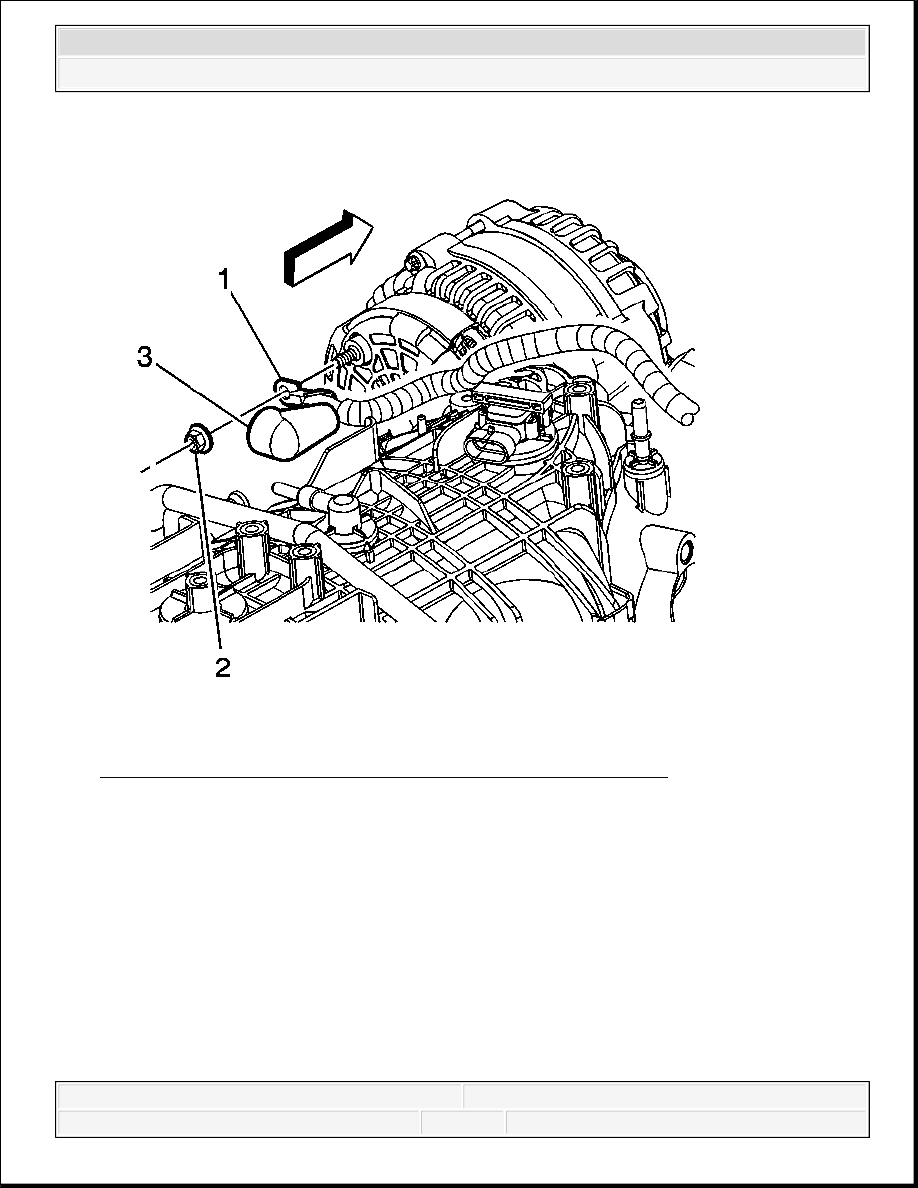

Fig. 119: View Of Battery Jumper Cable Terminal, Nut & Bolt
Courtesy of GENERAL MOTORS CORP.

9. Reposition the generator battery jumper cable boot (3).

10. Remove the generator battery jumper cable nut (2) from the generator.

11. Remove the generator battery jumper cable terminal (1) from the generator stud.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

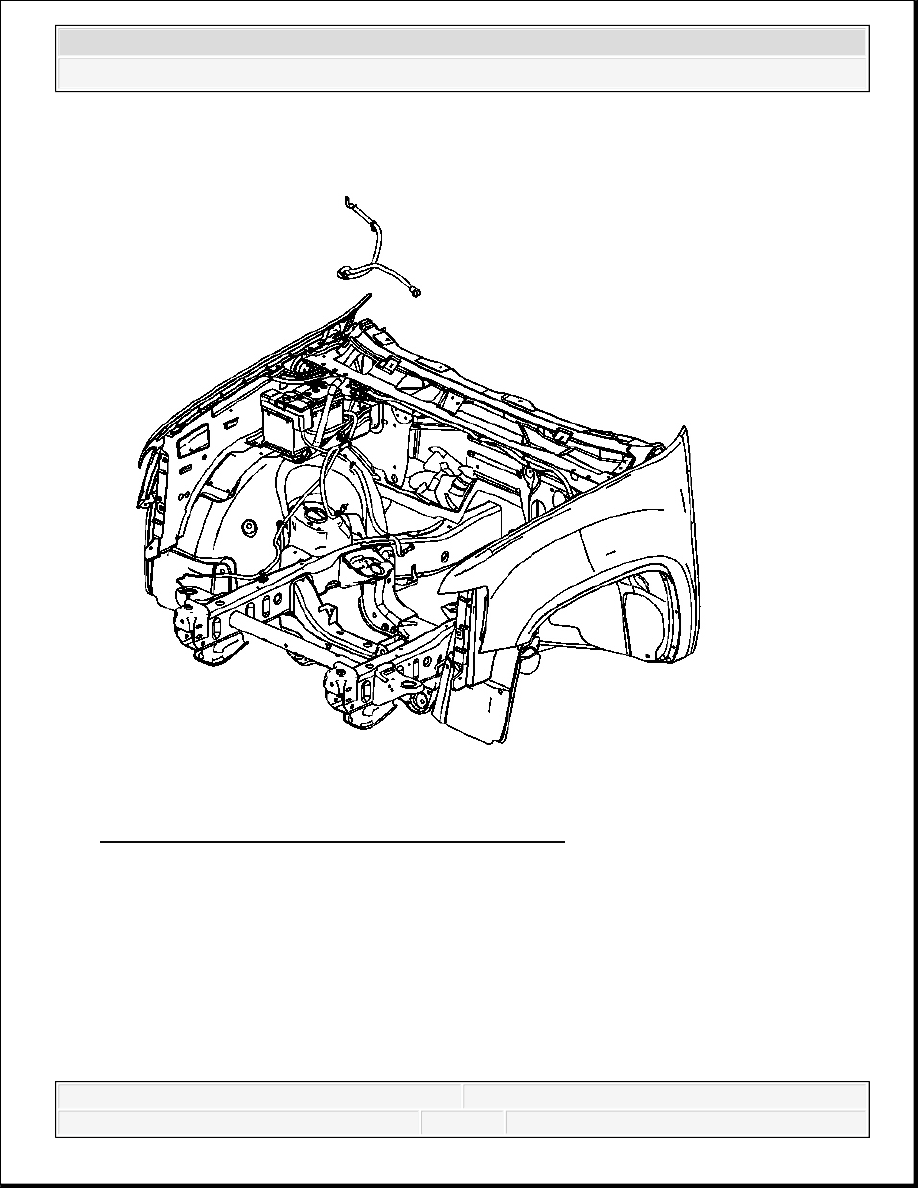

Fig. 120: View Of Generator Battery Jumper Cable
Courtesy of GENERAL MOTORS CORP.

12. Remove the generator battery jumper cable from the vehicle.

Installation Procedure



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
