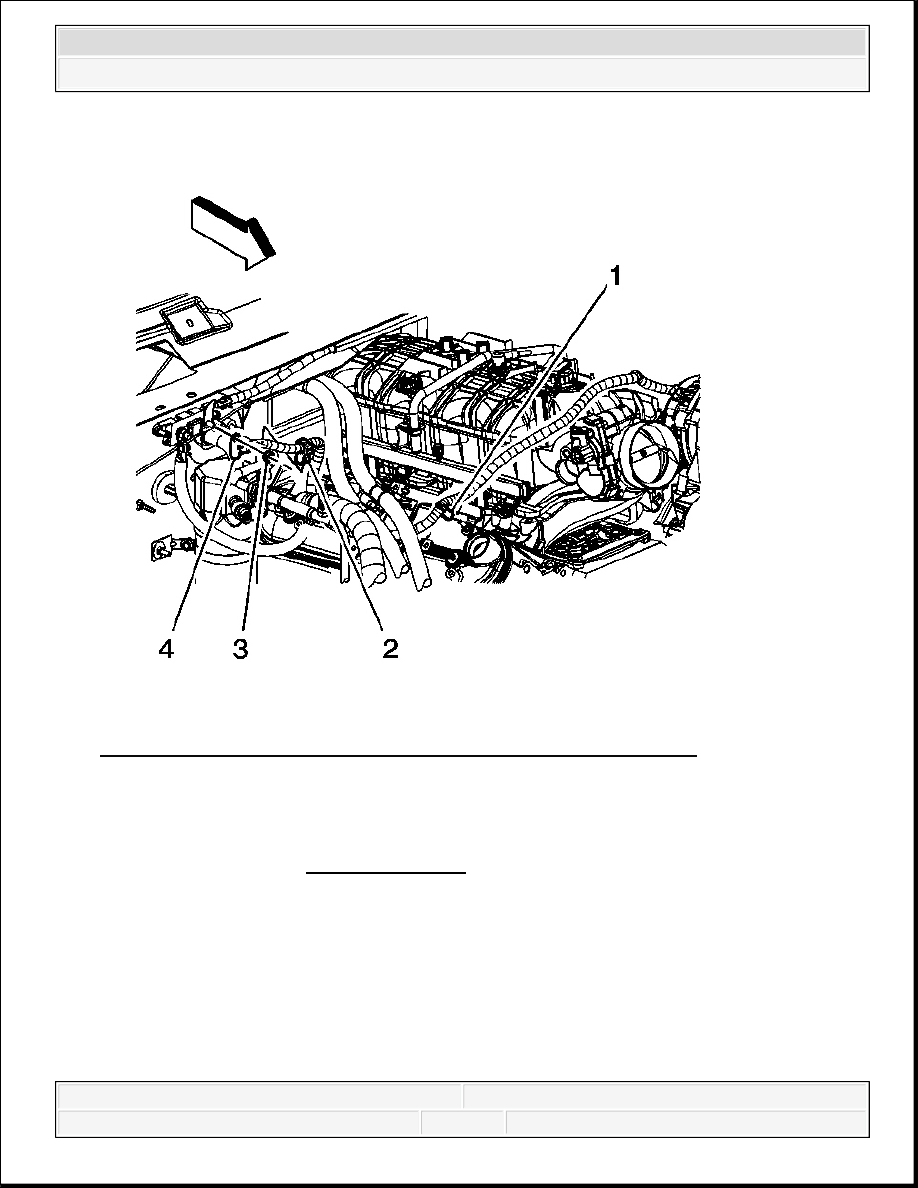

Fig. 78: View Of Generator Battery Jumper Cable & Components
Courtesy of GENERAL MOTORS CORP.

5. Install the generator battery jumper cable terminal (4) to the mega fuse stud.

6. Install the generator battery jumper cable to mega fuse nut (3).

Tighten: Tighten the nuts to 9 N.m (80 lb in).

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

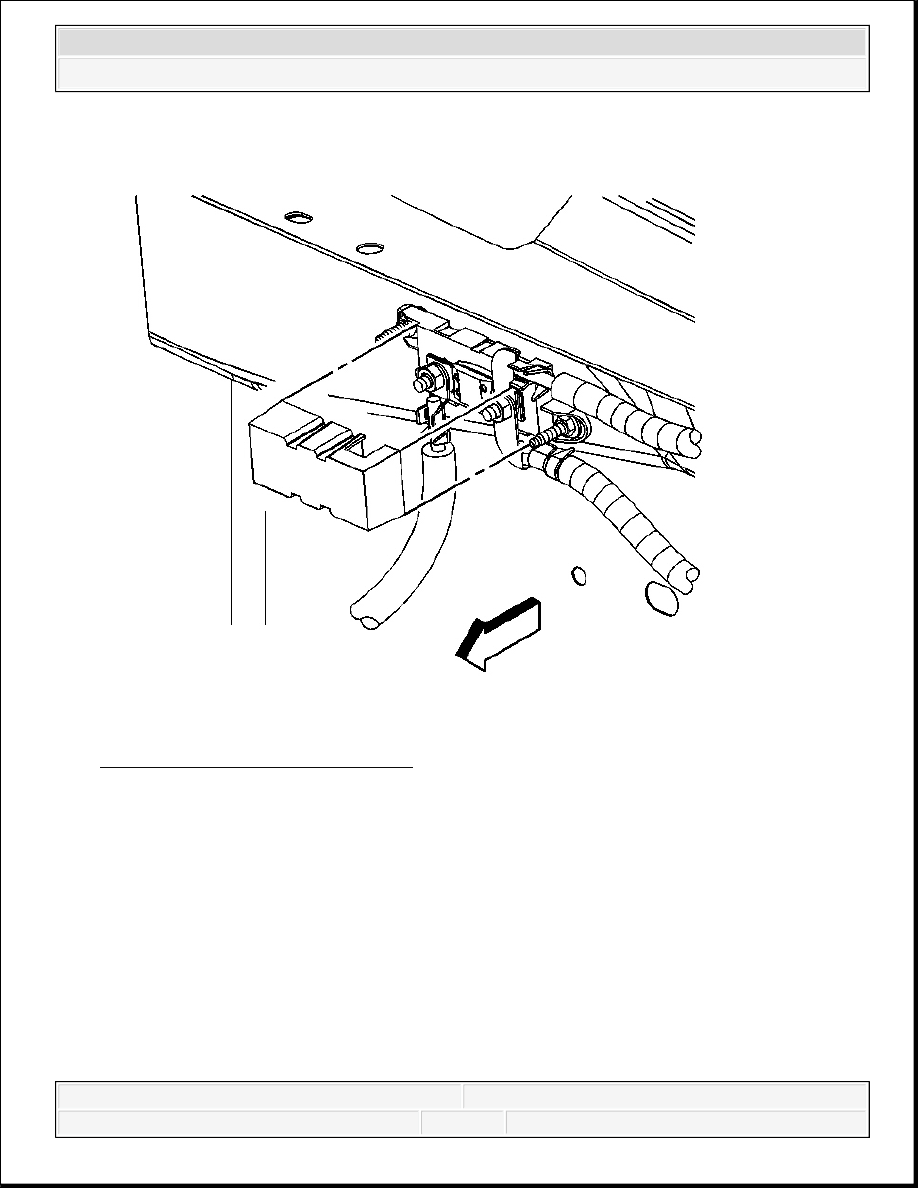

Fig. 79: View Of Mega Fuse Cover
Courtesy of GENERAL MOTORS CORP.

7. Install the mega fuse cover.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

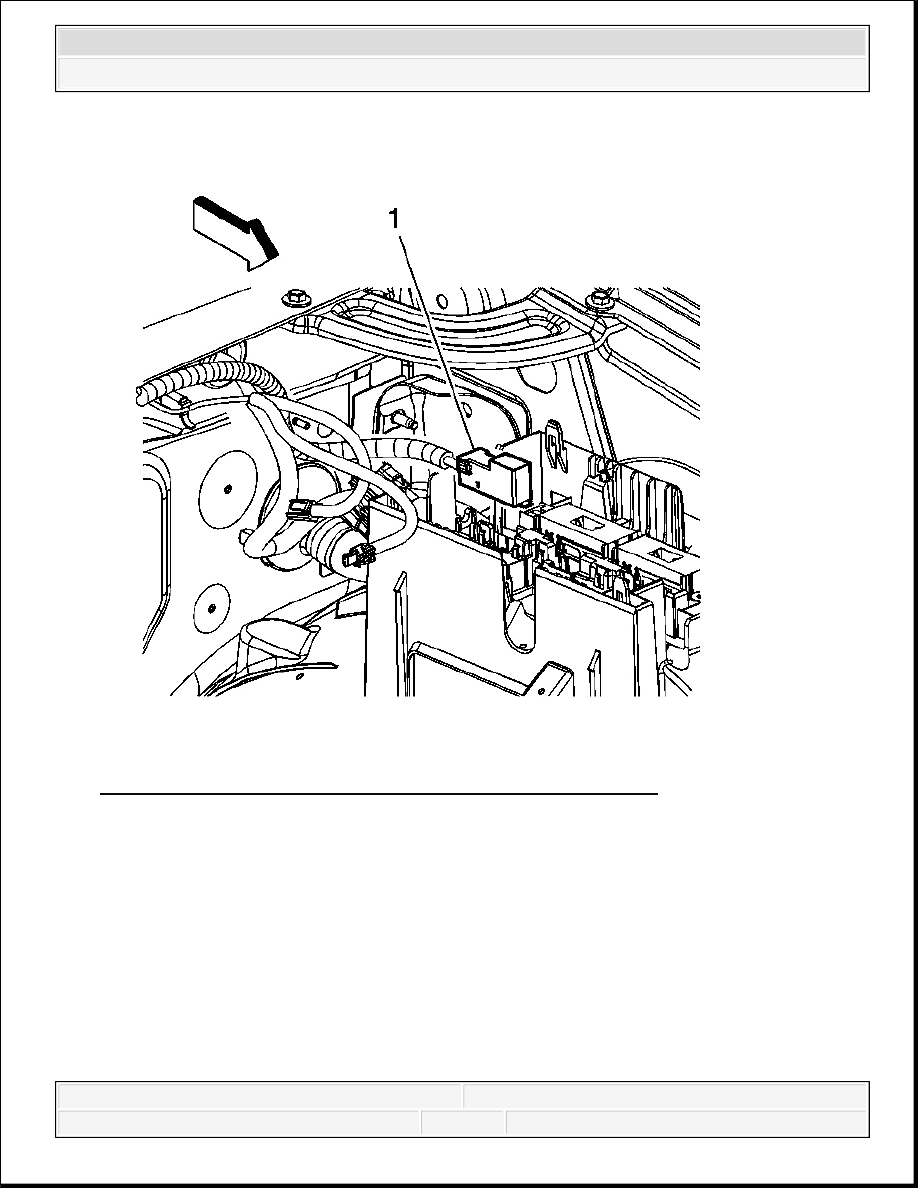

Fig. 80: View Of Positive Battery Cable Connector & (UBEC)
Courtesy of GENERAL MOTORS CORP.

8. Install the positive battery cable connector (1) to the UBEC.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

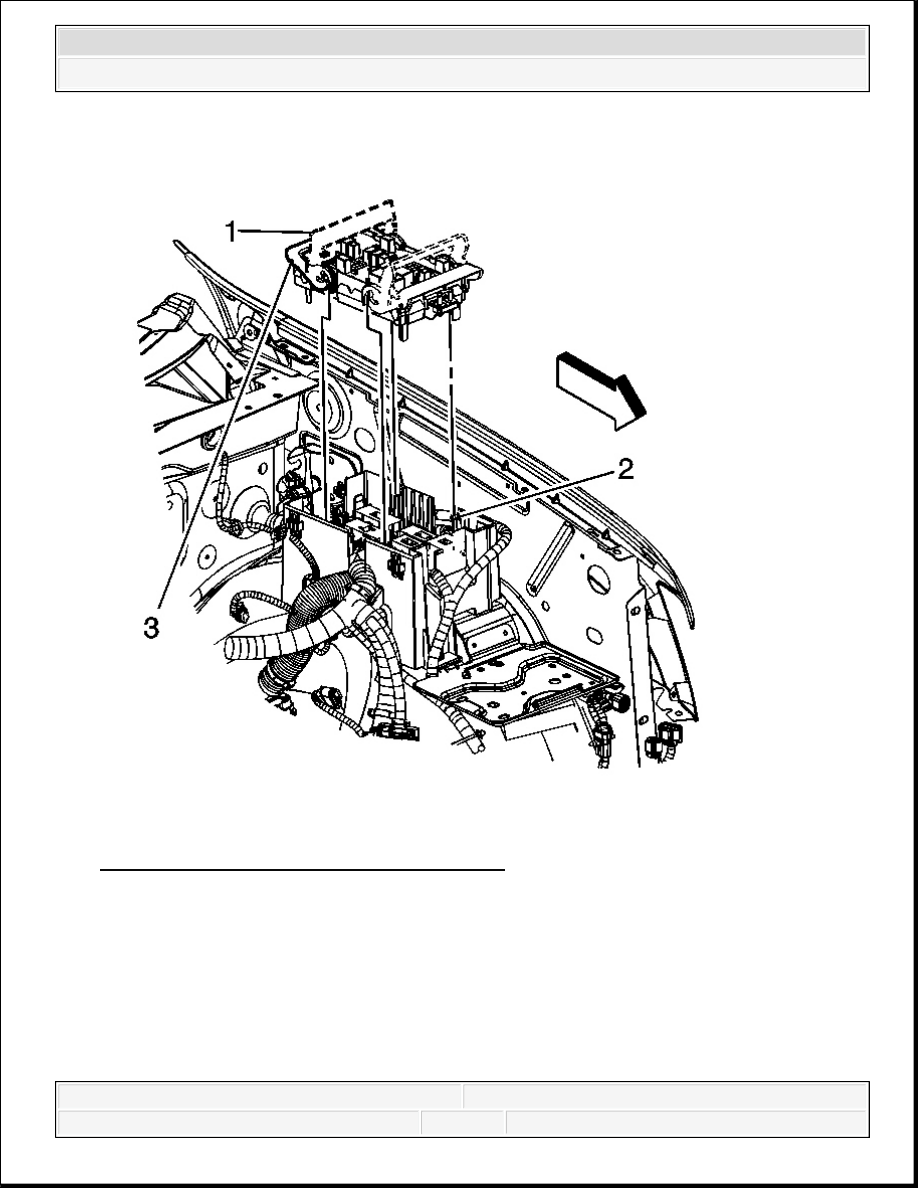

Fig. 81: View Of Junction Block & Retainers
Courtesy of GENERAL MOTORS CORP.

9. Ensure the junction block retainers are in the open position (1).

10. Position and align the junction block to the 4 bracket pivots (2), once the pivots are

engaged, push the retainer down into the locked position (3).
