2008 ENGINE

Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

Specification

Metric

English

Air Conditioning (A/C) Compressor/Condenser
Hose Bracket Bolt (4.3L)

25 N.m

18 lb ft

Auxiliary Battery Hold Down Bolt (6.2L, 6.6L)

25 N.m

18 lb ft

Auxiliary Battery Negative Cable Ground to
Cylinder Head Bolt (6.2L)

25 N.m

18 lb ft

Auxiliary Battery Positive Cable Nut (6.2L)

7.5 N.m

66 lb in

Auxiliary Battery Positive Cable to Auxiliary
Battery Relay Nut (6.2L)

9 N.m

80 lb in

Auxiliary Battery Positive Cable to Auxiliary Relay
Nut (6.2L)

7.5 N.m

66 lb in

Auxiliary Battery Positive Cable to Mega Fuse
Holder Nut (6.2L)

9 N.m

80 lb in

Auxiliary Battery Positive Cable to Underhood
Junction Block Nut (6.2L)

5 N.m

44 lb in

Auxiliary Battery Relay Nut (6.2L)

9 N.m

80 lb in

Auxiliary Battery Tray Bolt (6.2L, 6.6L)

9 N.m

80 lb in

Auxiliary Generator Bolt (6.6L)

50 N.m

37 lb ft

Auxiliary Generator Bracket Bolt (6.6L)

50 N.m

37 lb ft

Auxiliary Negative Battery Cable Nut (6.2L, 6.6L)

7.5 N.m

66 lb in

Battery Hold Down Retainer Bolt

25 N.m

18 lb ft

Battery Tray to Battery Tray Bracket Nut

20 N.m

15 lb ft

Battery Tray to Front Fender Inner Panel Nut

9 N.m

80 lb in

Battery Tray Front Support Bolt

20 N.m

15 lb ft

Engine Ground Strap to Cylinder Head Bolt

16 N.m

12 lb ft

Engine Ground Strap to Front Plenum Panel Nut

9 N.m

80 lb in

Engine Wiring Harness to Generator Bracket Clip
Bolt (6.6L)

10 N.m

89 lb in



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado





2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Engine Wiring Harness to Generator Nut (4.3L,
6.6L)

9 N.m

80 lb in

Engine Wiring Harness Ground to Engine Block
Bolt (6.6L)

25 N.m

18 lb ft

Engine Wiring Harness Clip to Generator Bracket
Bolt (4.8L, 5.3L, 6.0L, 6.2L)

9 N.m

80 lb in

Engine Wiring Harness Lead Nut

3.4 N.m

30 lb in

Forward Lamp Wiring Harness Ground Bolt

25 N.m

18 lb ft

Front Fender Rear Upper Brace Bolt

9 N.m

80 lb in

Fuel Feed Pipe Bracket Bolt (6.6L)

24 N.m

18 lb ft

Generator Battery Jumper Cable to Generator Nut
(4.8L, 5.3L, 6.0L, 6.2L)

9 N.m

80 lb in

Generator Battery Jumper Cable to Mega Fuse Nut
(4.8L, 5.3L, 6.0L, 6.2L)

9 N.m

80 lb in

Generator Bolt (4.3L, 6.6L)

50 N.m

37 lb ft

Generator Bolt (4.8L, 5.3L, 6.0L, 6.2L)

55 N.m

41 lb ft

Generator Bracket Bolt (4.8L, 5.3L, 6.0L, 6.2L,
6.6L)

50 N.m

37 lb ft

Generator Bracket Bolt/Nut (4.3L)

41 N.m

30 lb ft

Heater Inlet Hose to Fuel Filter Adapter Nut (6.6L)

9 N.m

80 lb in

Heater Inlet Hose Bracket to Generator Bracket Nut
(6.6L)

9 N.m

80 lb in

Heater Outlet Hose Clamp Bolt (4.3L)

25 N.m

18 lb ft

Idler Pulley Bolt (6.6L)

50 N.m

37 lb ft

M Terminal Stud Nut (6.6L)

8 N.m

71 lb in

Negative Battery Cable to Engine Block Bolt (4.3L)

25 N.m

18 lb ft

Negative Battery Cable Nut (w/Dual Batteries)

7.5 N.m

66 lb in

Negative Battery Cable Nut (Primary)

5 N.m

44 lb in

Negative Battery Cable to Cylinder Head Stud
(4.8L, 5.3L, 6.0L, 6.2L)

25 N.m

18 lb ft

Oil Level Indicator Tube Bolt (6.6L)

21 N.m

15 lb ft

Oil Level Indicator Tube Bracket Bolt (6.6L)

21 N.m

15 lb ft

Oil Pan Skid Plate Bolt

28 N.m

21 lb ft

Positive Battery Cable Clip Nut (6.6L)

3 N.m

27 lb in

Positive Battery Cable to Mega Fuse Nut (6.6L)

7.5 N.m

66 lb in

Starter Motor Bolt (4.3L, 4.8L, 5.3L, 6.0L, 6.2L)

50 N.m

37 lb ft



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



BATTERY USAGE

Light Duty and Auxiliary Batteries

Heavy Duty, Snow Plow, and Dual Generators

GENERATOR USAGE

145-Amp Generator (KG3)

160-Amp Generator (KW1)

Starter Solenoid Bolt (6.6L)

10 N.m

89 lb in

Starter Solenoid Cable Clip Bolt (4.3L, 4.8L, 5.3L,
6.0L, 6.2L)

10 N.m

89 lb in

Starter Solenoid Cable to Battery Nut

5 N.m

44 lb in

Starter Solenoid Cable Bracket Nut (6.6L)

8 N.m

71 lb in

Starter Solenoid Cable Channel Bolt (6.6L)

12 N.m

106 lb in

Starter Solenoid Cable to Engine Block Bolt (6.6L)

25 N.m

18 lb ft

Starter Solenoid Cable to Frame Bolt (6.6L)

25 N.m

18 lb ft

Starter Solenoid Cable Clip to Frame Bolt (6.6L)

16 N.m

12 lb ft

Starter Solenoid Cable to Mega Fuse Nut (4.3L,
4.8L, 5.3L, 6.0L, 6.2L)

9 N.m

80 lb in

Starter Solenoid Cable Nut

5 N.m

44 lb in

Starter Solenoid Cable to Positive Battery Nut
(6.6L)

7.5 N.m

66 lb in

Starter Solenoid Cable to Starter Nut (6.6L)

9 N.m

80 lb in

Transmission Cover Bolt (4.8L, 5.3L, 6.0L, 6.2L)

9 N.m

80 lb in

Cold Cranking Amperage (CCA)

615 A

Reserve Capacity Rating

120 Minutes

Replacement Battery Number

48-6YR

Cold Cranking Amperage (CCA)

765 A

Reserve Capacity Rating

120 Minutes

Replacement Battery Number

48-7YR

Generator Model

Remy DR44M

Rated Output

145 A

Load Test Output

102 A



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Electrical - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



SCHEMATIC AND ROUTING DIAGRAMS

STARTING AND CHARGING SCHEMATICS

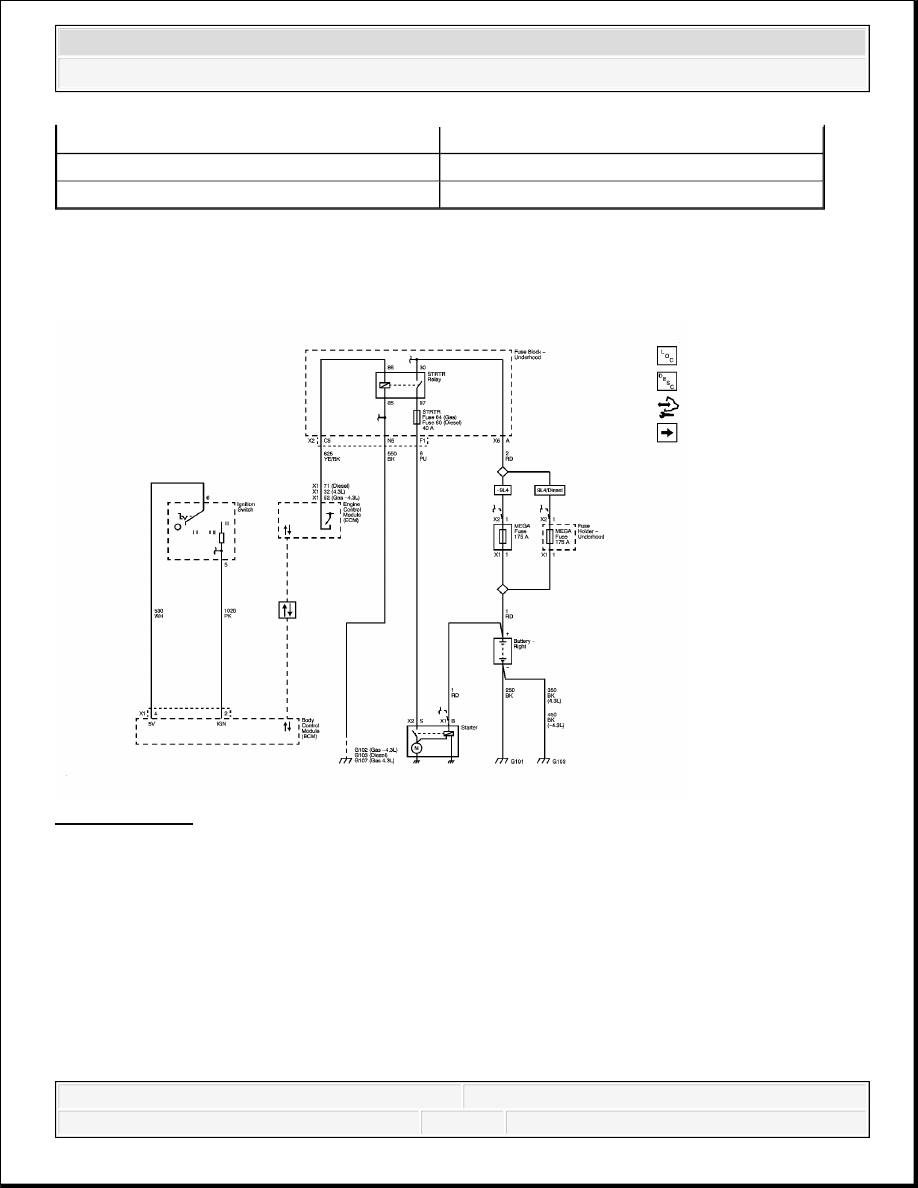

Fig. 1: Starting
Courtesy of GENERAL MOTORS CORP.

Generator Model

Remy DR44M

Rated Output

160 A

Load Test Output

112 A
